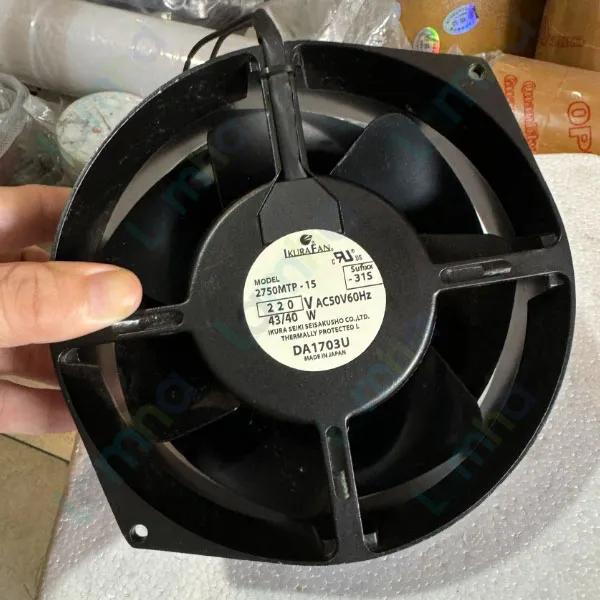

Quạt hút IKURA FAN 2750MTP-15, 220VAC, 172x150x55mm

Quạt hút IKURA FAN 2750MTP-15, 220 VAC – giới thiệu và nguồn gốc

Quạt hút IKURA FAN 2750MTP-15 là quạt hướng trục xoay chiều dùng để tạo luồng không khí cưỡng bức, hỗ trợ giải nhiệt cho biến tần, tủ điều khiển và thiết bị công nghiệp. Sản phẩm có kết cấu khung vuông, cánh kim loại và bộ bảo vệ nhiệt tích hợp trong động cơ.

IKURAFAN là thương hiệu quạt công nghiệp của Nhật Bản, hiện thuộc Motor Division của Hirozawa Seiki Seisakusho. Tiền thân của bộ phận này bắt đầu sản xuất quạt làm mát kim loại tại Nhật Bản từ năm 1968 thông qua hợp tác kỹ thuật với PAPST của Đức. Hãng tập trung phát triển, thiết kế và sản xuất quạt hướng trục, quạt ly tâm và quạt dòng ngang phục vụ thiết bị công nghiệp.

Thông số kỹ thuật đã đối chiếu

Thông số	Giá trị
Mã ghi trên nhãn	2750MTP-15
Phân loại	Quạt hướng trục AC, khung vuông
Điện áp định mức	220 VAC
Tần số nguồn	50/60 Hz
Kiểu đấu nguồn	Hai dây nguồn AC
Bảo vệ động cơ	Bảo vệ nhiệt tích hợp
Kiểu động cơ tham chiếu dòng 2700-TP	Động cơ cảm ứng một pha cực từ che
Vật liệu cánh	Kim loại
Kết cấu khung	Khung kim loại, bốn vị trí bắt vít
Kích thước đối chiếu đúng model	140 × 140 × 50 mm; thông tin 172 × 150 × 55 mm không khớp với hồ sơ của model đã đối chiếu
Tiếp địa	Nối PE vào vít hoặc điểm tiếp địa quy định trên khung kim loại
Nhãn xuất xứ	Made in Japan
Công suất, dòng điện, tốc độ và lưu lượng	Cần xác nhận theo tem hoặc tài liệu của đúng lô hàng trước khi lựa chọn thay thế

Ưu điểm và tính năng nổi bật

• Luồng gió hướng trục giúp đưa không khí qua khu vực phát nhiệt và hỗ trợ giảm tình trạng tích tụ nhiệt trong thiết bị.
• Kết cấu cánh và khung kim loại phù hợp với yêu cầu vận hành của nhiều hệ thống công nghiệp.
• Bảo vệ nhiệt tích hợp hỗ trợ ngắt động cơ khi nhiệt độ cuộn dây tăng bất thường; chức năng này không thay thế thiết bị bảo vệ mạch nguồn bên ngoài.
• Dùng vòng bi để hỗ trợ chuyển động ổn định và đáp ứng nhu cầu vận hành kéo dài.
• Kiểu khung vuông và bốn điểm lắp giúp thuận tiện khi thay quạt trong tủ điện hoặc cụm làm mát có kích thước tương thích.
• Hai dây cấp nguồn AC giúp mạch đấu nối đơn giản, không cần bộ đổi nguồn DC.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng và nguyên lý hoạt động

Khi được cấp nguồn qua mạch bảo vệ, động cơ cảm ứng một pha làm quay cánh quạt. Cánh kim loại tạo dòng không khí dọc theo trục quay, đưa khí mát vào hoặc đẩy khí nóng ra ngoài tùy theo chiều lắp. Người thi công cần quan sát ký hiệu chiều quay và chiều gió trên thân quạt, thay vì đảo hai dây nguồn để đổi hướng gió.

Bộ bảo vệ nhiệt bên trong theo dõi trạng thái nhiệt của động cơ và hỗ trợ ngắt nguồn cuộn dây khi xảy ra quá nhiệt. MCB, cầu chì và thiết bị cách ly phía trước vẫn cần được lựa chọn theo tem máy, tiết diện dây dẫn và yêu cầu của hệ thống.

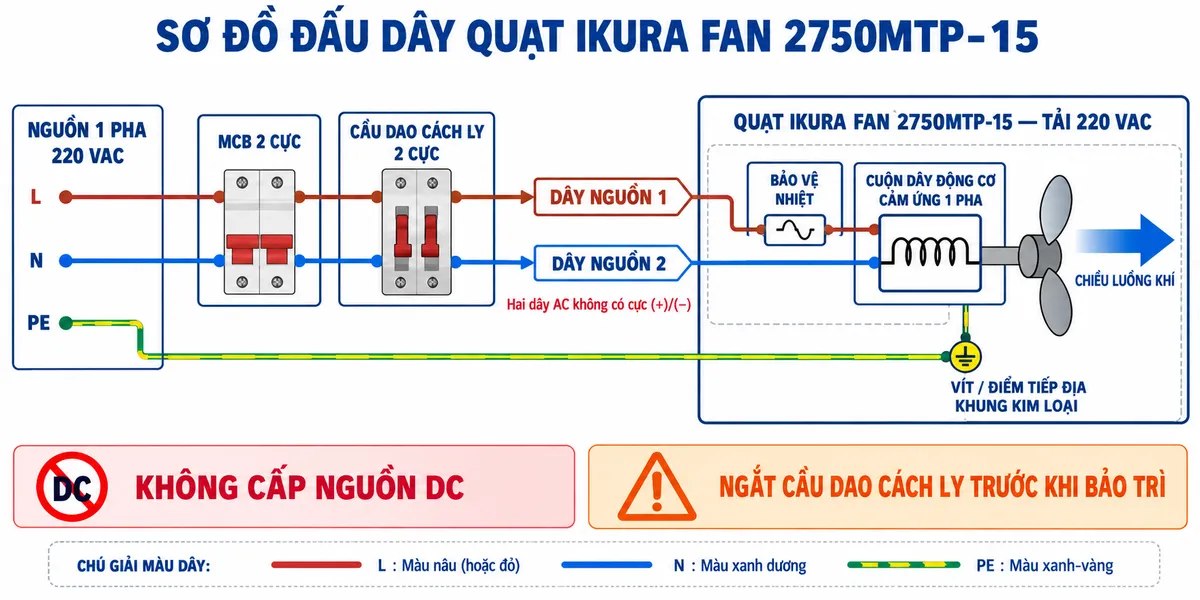

Sơ đồ đấu dây và kết nối

Ứng dụng tiêu biểu

• Làm mát biến tần và các cụm điện tử công suất có vị trí lắp tương thích.
• Thông gió cưỡng bức cho tủ điện, tủ điều khiển và bảng điện công nghiệp.
• Tản nhiệt cho bộ nguồn, bộ điều khiển máy và thiết bị tự động hóa.
• Thay thế quạt cũ trong máy công nghiệp khi đồng nhất model, nguồn điện, kích thước lắp và chiều gió.
• Kết hợp với lưới bảo vệ và bộ lọc gió để hạn chế vật lạ hoặc bụi đi vào tủ.

Cam kết và nơi mua hàng

Để chọn đúng quạt IKURA FAN chính hãng, khách hàng nên đối chiếu đầy đủ model trên tem, điện áp nguồn, kích thước khung, khoảng cách lỗ bắt vít, đầu dây và chiều luồng khí. Quý khách có thể liên hệ thietbicodien để được kiểm tra mã 2750MTP-15, xác nhận khả năng thay thế và lựa chọn sản phẩm phù hợp với thiết bị đang sử dụng.

Câu hỏi thường gặp (FAQ)

IKURA FAN 2750MTP-15 là quạt AC hay quạt DC?

Đây là quạt AC. Nguồn danh định và tần số sử dụng được trình bày trong bảng thông số; không đấu quạt vào nguồn DC.

Có cần xác nhận lại kích thước trước khi đặt mua không?

Có. Kích thước trong tên đặt hàng ban đầu không trùng với dữ liệu được đối chiếu cho đúng model. Cần kiểm tra hàng “Kích thước đối chiếu đúng model”, đo vị trí lắp và chụp rõ tem quạt cũ trước khi đặt thay thế.

Đảo hai dây nguồn có làm quạt đổi chiều quay không?

Không. Việc hoán đổi hai dây cấp nguồn của quạt AC này không phải phương pháp đảo chiều quay. Muốn thay đổi hướng hút hoặc thổi, cần lắp quạt theo đúng mũi tên chiều gió trên thân.

Bảo vệ nhiệt tích hợp có thay thế MCB hoặc cầu chì không?

Không. Bảo vệ nhiệt hỗ trợ bảo vệ cuộn dây khi động cơ quá nóng, còn MCB hoặc cầu chì có nhiệm vụ bảo vệ mạch cấp nguồn trước sự cố quá dòng và ngắn mạch.

Có cần nối đất cho khung quạt không?

Có. Dây PE phải được nối trực tiếp tới vít hoặc điểm tiếp địa quy định trên khung kim loại theo hướng dẫn lắp đặt của hãng; không đấu PE vào một trong hai dây nguồn.

Quạt có phù hợp để làm mát biến tần không?

Có thể sử dụng cho biến tần và thiết bị điện công suất nếu model, nguồn cấp, không gian lắp, vị trí lỗ bắt vít, lưu lượng yêu cầu và chiều gió đều tương thích.

Cần bảo trì quạt như thế nào?

Phải cô lập nguồn trước khi bảo trì, sau đó vệ sinh bụi trên cánh và lưới bảo vệ, kiểm tra vít lắp, dây dẫn, điểm tiếp địa, tiếng ồn và độ rung. Nên thay quạt khi xuất hiện hiện tượng kẹt cánh, quay yếu hoặc phát tiếng bất thường.
