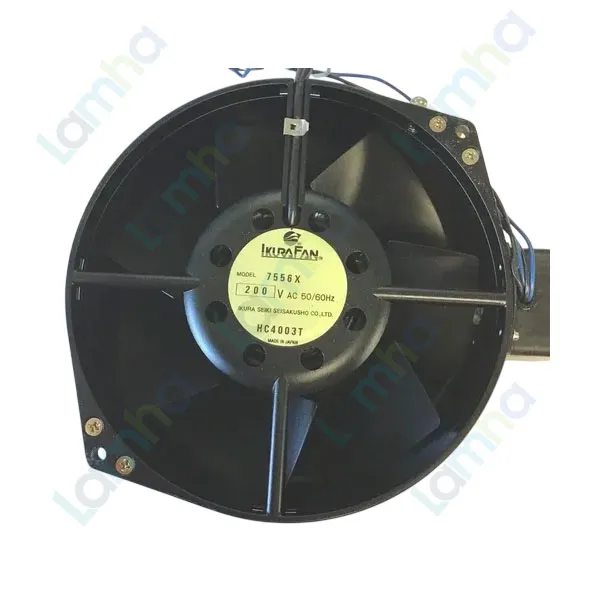

Quạt hút IKURA FAN 7556X, 200VAC, 172x150x55mm

Quạt hút IKURA FAN 7556X, 200VAC, 172x150x55mm – giới thiệu và nguồn gốc

Quạt hút IKURA FAN 7556X là quạt hướng trục AC một pha dùng để tạo luồng không khí cưỡng bức, hỗ trợ tản nhiệt cho tủ điện, bộ biến tần, máy móc và thiết bị công nghiệp. Sản phẩm sử dụng nguồn 200VAC, có kết cấu cánh kim loại, khung nhôm đúc và kích thước bao lắp đặt thường gọi là 172x150x55mm.

Ikura Fan là thương hiệu quạt làm mát của Bộ phận Động cơ thuộc Hirosawa Seiki Seisakusho, Nhật Bản. Đơn vị này bắt đầu sản xuất quạt động cơ kim loại cỡ nhỏ tại Nhật Bản từ năm 1968 và phát triển nhiều dòng quạt hướng trục, quạt ly tâm cùng quạt dòng ngang phục vụ thiết bị công nghiệp.

Trên catalogue hiện hành, phiên bản kỹ thuật tương ứng được thể hiện với mã 7556X-TP thuộc dòng 7506X-TP. Khi thay thế quạt đang sử dụng, người mua nên đối chiếu đầy đủ nhãn máy, điện áp, tần số, kích thước và kiểu dây đấu thay vì chỉ so sánh hình dạng bên ngoài.

Ưu điểm và tính năng nổi bật

• Quạt hướng trục AC 200V tạo luồng gió trực tiếp theo trục, phù hợp với những vị trí cần đưa nhanh không khí nóng ra khỏi khoang thiết bị.
• Cánh quạt kim loại kết hợp khung nhôm đúc tạo kết cấu chắc chắn và hỗ trợ truyền nhiệt ra môi trường xung quanh.
• Sử dụng ổ bi, thích hợp cho hoạt động làm mát thường xuyên trong máy móc và tủ điều khiển.
• Động cơ có bảo vệ nhiệt tích hợp, giúp hạn chế hư hỏng do nhiệt độ cuộn dây tăng bất thường.
• Kết nối nguồn bằng hai dây dẫn và có vít tiếp địa trên khung, thuận tiện khi lắp quạt vào hệ thống điện công nghiệp.
• Kích thước gọn so với lưu lượng gió, phù hợp cho các khoang máy có không gian lắp đặt giới hạn.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Phân loại	Quạt hướng trục, loại tiêu chuẩn
Nguồn điện	AC một pha, 200V, 50/60Hz
Công suất đầu vào	43/40W tại 50/60Hz
Dòng điện	0,30/0,26A tại 50/60Hz
Tốc độ quay	2.750/3.200 vòng/phút tại 50/60Hz
Lưu lượng gió tối đa	5,5/6,5m³/phút, tương đương 194,3/229,6CFM
Áp suất tĩnh tối đa	144,5/157,6Pa tại 50/60Hz
Độ ồn	49/53dB(A), đo cách tâm cửa hút 1,5m
Kích thước cơ khí	Thân quạt φ150x55mm; kích thước bao theo bản vẽ khoảng 171,4x150,4x55mm, thường gọi 172x150x55mm
Khối lượng	1,24kg
Loại động cơ	Động cơ cảm ứng một pha kiểu cực từ che bóng
Vật liệu	Cánh kim loại; khung và vỏ bằng nhôm đúc
Ổ đỡ và cấp cách điện	Ổ bi; cách điện cấp E 120°C
Môi trường vận hành	-10 đến +60°C; RH 35–85%, không ngưng tụ
Phạm vi điện áp	Biến động trong ±10% điện áp định mức; vận hành liên tục ở điện áp không vượt quá định mức
Phương thức bảo vệ	Bảo vệ nhiệt 140°C
Dây dẫn và tiếp địa	Dây nguồn 20/0,18, tiết diện danh nghĩa 0,5mm²; loại 200V dùng dây màu trắng hoặc xám; khung có vít tiếp địa

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng và nguyên lý hoạt động

Khi cấp đúng nguồn AC một pha vào hai dây nguồn, dòng điện chạy qua cuộn dây stato của động cơ cảm ứng cực từ che bóng và tạo mô-men khởi động cho rôto. Rôto dẫn động trực tiếp cánh quạt kim loại, hút không khí từ một phía và đẩy theo phương dọc trục sang phía còn lại.

Luồng gió cưỡng bức đưa không khí nóng ra khỏi khoang thiết bị hoặc cấp không khí mát vào bên trong, qua đó hỗ trợ giảm nhiệt độ cho linh kiện. Chiều hút và thổi phải được xác định theo ký hiệu chiều gió trên thân quạt, đồng thời cần bố trí cửa vào và cửa ra thông thoáng để tránh tuần hoàn khí nóng.

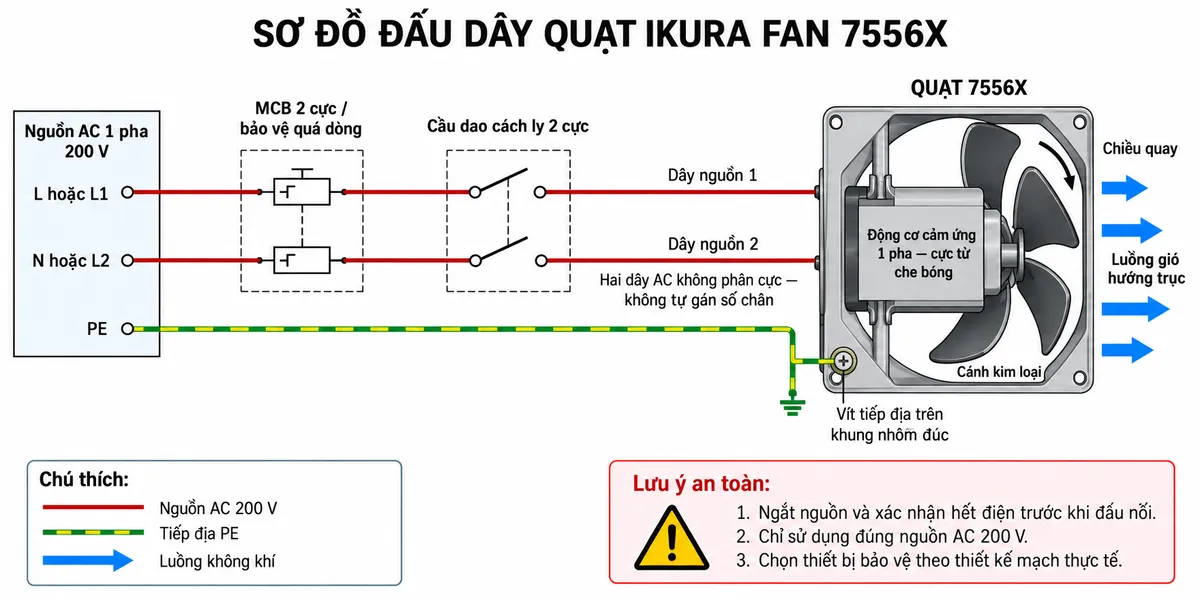

Hai dây cấp nguồn AC không phân cực như nguồn DC nhưng phải được đấu vào đúng nguồn 200V. Dây PE phải nối riêng tới vít tiếp địa của khung quạt; không sử dụng PE làm dây dẫn điện vận hành và không cho PE đi qua thiết bị đóng cắt.

Ứng dụng tiêu biểu

• Quạt làm mát tủ điện, tủ điều khiển, tủ phân phối và khoang thiết bị tự động hóa.
• Thông gió cho biến tần, bộ nguồn, UPS, bộ điều khiển động cơ và thiết bị điện tử công suất.
• Tản nhiệt cho máy công cụ, dây chuyền sản xuất, máy đóng gói và hệ thống điều khiển công nghiệp.
• Thay thế quạt cùng điện áp, kích thước, lưu lượng gió và vị trí lỗ lắp tương thích.
• Lắp theo chiều hút hoặc thổi tùy phương án lưu thông không khí của thiết bị.

Cam kết và nơi mua hàng

Khi chọn mua quạt IKURA FAN 7556X chính hãng, khách hàng cần kiểm tra đúng điện áp 200VAC, tần số, kích thước cơ khí và thông tin trên nhãn quạt. Việc đối chiếu đầy đủ giúp hạn chế nhầm với các phiên bản cùng hình dáng nhưng sử dụng điện áp hoặc cấu hình khác.

thietbicodien hỗ trợ tư vấn lựa chọn đúng mã, kiểm tra khả năng thay thế và hướng dẫn các yêu cầu lắp đặt cơ bản. Để nhận báo giá và mua hàng chính hãng, hãy liên hệ trực tiếp tại thietbicodien.

Câu hỏi thường gặp (FAQ)

IKURA FAN 7556X sử dụng điện áp bao nhiêu?

IKURA FAN 7556X trong cấu hình này có điện áp định mức 200VAC một pha và hoạt động ở tần số 50/60Hz.

Có thể đấu trực tiếp quạt 7556X vào nguồn 220VAC không?

Không nên tự động đấu vào nguồn 220VAC chỉ vì kích thước quạt phù hợp. Nhà sản xuất quy định điện áp định mức 200V và yêu cầu vận hành liên tục không vượt quá điện áp định mức; vì vậy cần sử dụng nguồn 200V phù hợp hoặc giải pháp biến đổi điện áp được thiết kế đúng kỹ thuật.

Quạt có cần nối dây tiếp địa PE không?

Có. Khung quạt có vị trí bắt vít tiếp địa, vì vậy PE cần được nối trực tiếp tới khung theo quy định an toàn của hệ thống. Dây PE không được đấu nối tiếp qua MCB, cầu dao cách ly hoặc dùng thay cho dây nguồn.

Hai dây nguồn của quạt có phân cực không?

Hai dây cấp nguồn AC không có cực dương và cực âm như quạt DC. Tuy nhiên, chúng phải được cấp đúng điện áp qua thiết bị bảo vệ và cách ly phù hợp; không tự suy đoán số chân hoặc sử dụng màu dây làm căn cứ duy nhất.

Quạt 7556X phù hợp với những ứng dụng nào?

Sản phẩm phù hợp để làm mát tủ điện, biến tần, bộ nguồn, thiết bị điều khiển, máy sản xuất và các khoang máy cần luồng gió hướng trục cưỡng bức.

Quạt có thể sử dụng ngoài trời hoặc tại nơi ẩm ướt không?

Đây là phiên bản tiêu chuẩn và tài liệu không công bố cấp bảo vệ IP cho model này. Quạt nên được lắp trong môi trường phù hợp, không ngưng tụ hơi nước và có biện pháp che chắn nếu hệ thống có bụi, nước hoặc dầu.

Cần lưu ý gì khi thay thế quạt cũ bằng model 7556X?

Cần đối chiếu điện áp, tần số, kích thước bao, chiều dày, vị trí lỗ bắt vít, chiều luồng gió, công suất và kiểu dây đấu. Trước khi tháo lắp phải ngắt nguồn, khóa cầu dao cách ly và xác nhận thiết bị đã hết điện.
