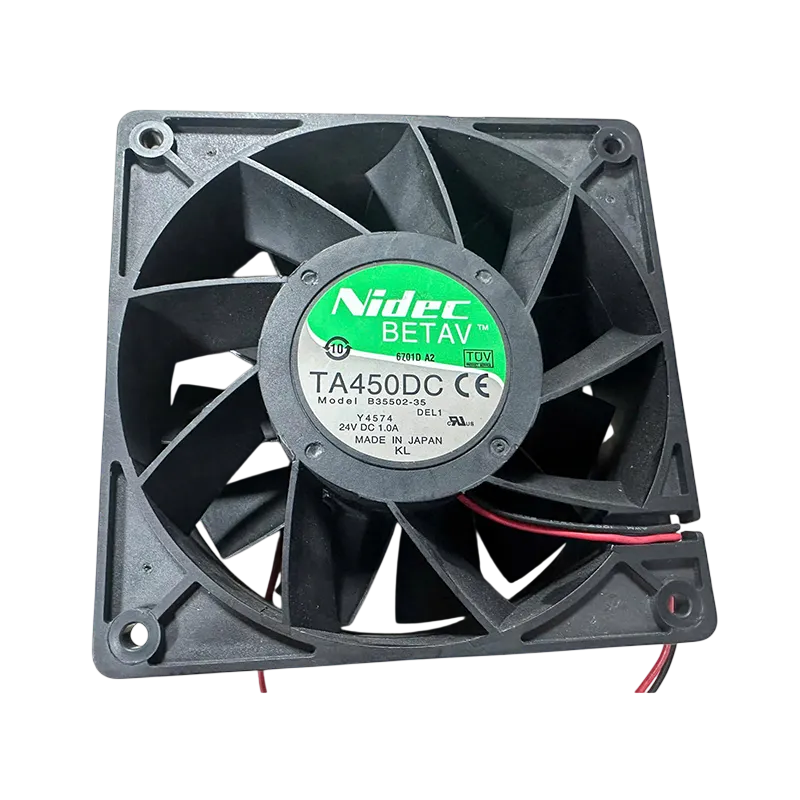

Quạt NIDEC TA450DC B35502-35, 2 dây, 24VDC, 120x120x38mm

1) Giới thiệu Quạt NIDEC TA450DC B35502-35 24VDC 2 dây

Quạt NIDEC TA450DC B35502-35 là quạt làm mát hướng trục sử dụng nguồn điện một chiều, có kích thước khung 120 x 120 x 38 mm. Theo cấu hình sản phẩm được cung cấp, quạt vận hành bằng nguồn 24VDC và sử dụng 2 dây cấp nguồn, phù hợp cho các hệ thống cần tạo luồng không khí cưỡng bức để giải nhiệt linh kiện, trao đổi khí hoặc đẩy khí nóng ra khỏi khoang thiết bị.

Nidec là thương hiệu công nghệ có nguồn gốc từ Nhật Bản, nổi tiếng trong lĩnh vực động cơ điện chính xác, động cơ DC không chổi than, quạt hướng trục và quạt ly tâm. Theo lịch sử phát triển của hãng, dòng TA450DC thuộc nhóm quạt hướng trục dùng động cơ DC không chổi than đã được Nidec sản xuất ở quy mô thương mại từ đầu thập niên 1980.

Mã B35502-35 thường được sử dụng trong các ứng dụng làm mát thiết bị điện tử và thiết bị công nghiệp. Do trên thị trường có thể tồn tại những phiên bản OEM mang cùng mã nhưng khác điện áp hoặc kiểu đầu nối, người lắp đặt cần đối chiếu tem thông số trên chính sản phẩm trước khi cấp điện.

Thông tin nhận diện sản phẩm

Đặc tính	Thông tin
Thương hiệu	Nidec
Dòng sản phẩm	TA450DC
Mã hàng	B35502-35
Loại quạt	Quạt hướng trục dùng nguồn điện một chiều
Điện áp theo cấu hình sản phẩm	24VDC
Kiểu kết nối	2 dây cấp nguồn
Kích thước khung	120 x 120 x 38 mm
Xuất xứ theo thông tin sản phẩm	Nhật Bản

2) Ưu điểm và tính năng nổi bật

• Quạt hướng trục 120 x 120 x 38 mm tạo luồng khí đi dọc theo trục quay, thích hợp để hút khí nóng ra ngoài hoặc cấp không khí mát vào khoang thiết bị.
• Sử dụng nguồn điện một chiều, thuận tiện tích hợp với bộ nguồn DC, hệ thống điều khiển, tủ điện và các thiết bị điện tử công nghiệp.
• Kết nối 2 dây giúp quá trình đấu nối đơn giản, chỉ gồm đường dương và đường âm của nguồn cấp.
• Động cơ DC không chổi than sử dụng mạch chuyển mạch điện tử, hạn chế hao mòn cơ học tại bộ phận chuyển mạch so với động cơ DC dùng chổi than.
• Độ dày khung 38 mm giúp tăng khả năng tạo áp suất luồng khí so với nhiều loại quạt mỏng cùng kích thước mặt, phù hợp với khoang máy có lưới lọc, khe thông gió hoặc trở lực đường gió.
• Kết cấu khung vuông với các vị trí bắt vít ở bốn góc, thuận tiện thay thế hoặc lắp cố định trên vách tủ, khung máy và cụm tản nhiệt.
• Có thể phối hợp với relay, thermostat hoặc bộ điều khiển nhiệt độ để tự động bật quạt khi nhiệt độ trong thiết bị vượt ngưỡng cài đặt.

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng làm mát

Chức năng chính của quạt làm mát NIDEC B35502-35 là tạo lưu lượng không khí cưỡng bức qua khu vực cần giải nhiệt. Luồng khí giúp đưa nhiệt từ bề mặt linh kiện, bộ nguồn, bộ biến đổi công suất hoặc bộ tản nhiệt ra môi trường bên ngoài, từ đó hạn chế tình trạng tích nhiệt trong khoang thiết bị.

Tùy chiều lắp đặt, quạt có thể làm việc theo hai phương án: hút khí nóng từ bên trong ra ngoài hoặc thổi không khí mát từ bên ngoài vào. Khi thiết kế hệ thống, nên bố trí đường khí vào và đường khí ra rõ ràng, tránh để luồng khí nóng quay vòng trở lại thiết bị.

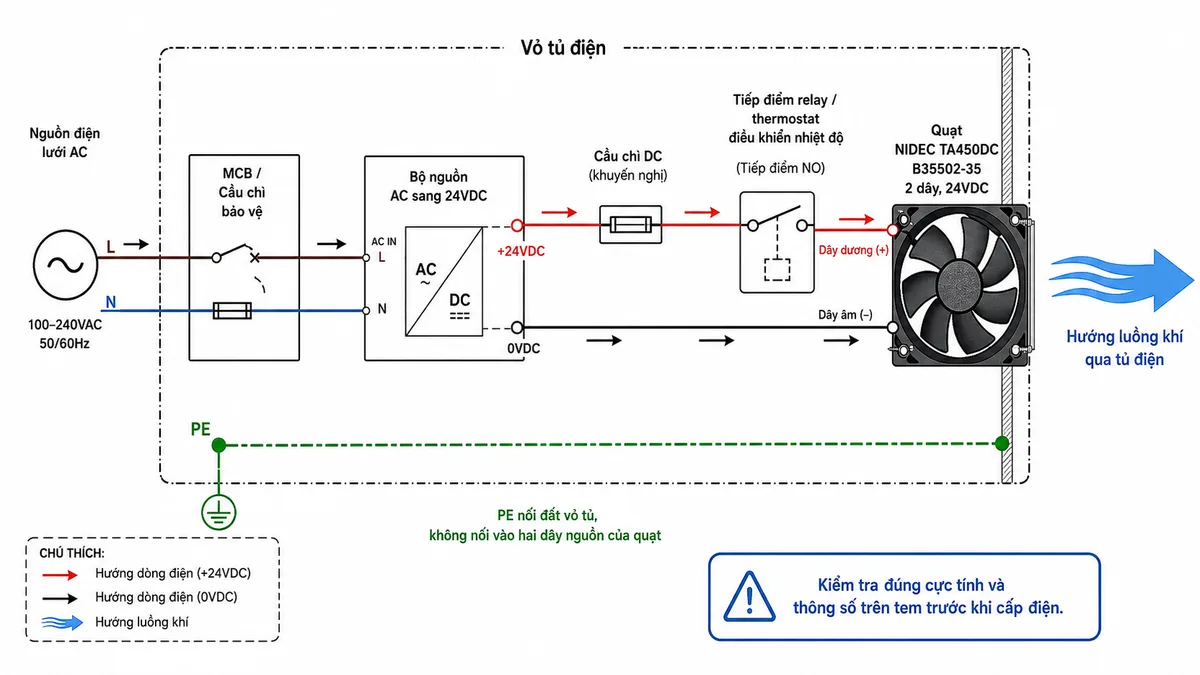

Sơ đồ đấu dây và kết nối nguồn

Với phiên bản 24VDC 2 dây, một dây được nối với cực dương của nguồn 24VDC và dây còn lại nối với cực âm hoặc 0VDC. Không nên xác định cực tính chỉ dựa vào màu dây vì màu sắc có thể thay đổi theo lô hàng hoặc cấu hình OEM; cần kiểm tra ký hiệu, đầu nối và tem trên quạt.

Nguồn 24VDC nên được cấp qua cầu chì hoặc thiết bị bảo vệ DC có dòng định mức phù hợp với dòng điện ghi trên nhãn quạt. Khi cần điều khiển theo nhiệt độ, có thể đặt tiếp điểm relay hoặc thermostat nối tiếp trên đường cấp nguồn. Phần vỏ kim loại của tủ điện phải được nối đất bảo vệ, trong khi bản thân quạt hai dây chỉ nhận nguồn dương và âm.

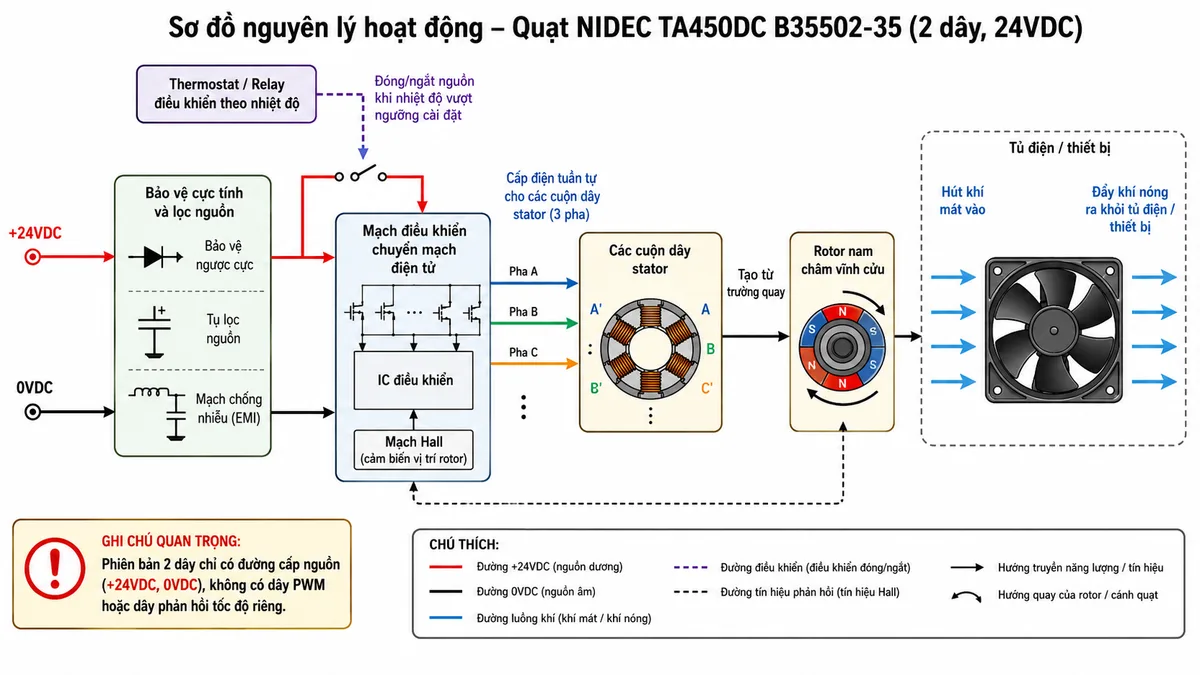

Nguyên lý hoạt động

Khi được cấp đúng điện áp một chiều, nguồn điện đi vào mạch điều khiển chuyển mạch điện tử bên trong quạt. Mạch này lần lượt cấp dòng cho các cuộn dây stator, tạo ra từ trường quay tác động lên rotor nam châm vĩnh cửu. Rotor quay kéo theo cánh quạt, tạo chênh lệch áp suất giữa hai mặt quạt và hình thành luồng khí làm mát theo phương dọc trục.

Không khí đi qua cánh quạt sẽ mang nhiệt ra khỏi khu vực cần làm mát. Khi quạt được điều khiển bằng thermostat, cảm biến nhiệt độ giám sát nhiệt độ trong tủ hoặc thiết bị; relay đóng để cấp nguồn cho quạt khi nhiệt độ tăng và ngắt quạt khi nhiệt độ giảm xuống mức cài đặt.

Phiên bản hai dây không có đường tín hiệu riêng cho phản hồi tốc độ hoặc điều khiển PWM. Vì vậy, phương án điều khiển thông dụng là đóng hoặc ngắt nguồn bằng relay, thermostat hoặc bộ điều khiển nhiệt độ phù hợp.

Ứng dụng điển hình

• Làm mát tủ điện công nghiệp, tủ điều khiển, tủ PLC và tủ tự động hóa sử dụng nguồn phụ trợ 24VDC.
• Thông gió cho bộ nguồn, thiết bị viễn thông, máy chủ, máy tính công nghiệp và hệ thống lưu trữ dữ liệu.
• Giải nhiệt bộ biến đổi công suất, bộ chỉnh lưu, bộ điều khiển động cơ và cụm linh kiện điện tử.
• Tạo luồng khí qua bộ tản nhiệt, lưới lọc hoặc khoang máy có mật độ linh kiện cao.
• Thay thế quạt cũ khi các yêu cầu về kích thước, điện áp, cực tính, đầu nối và hướng gió tương thích.

Lưu ý khi lắp đặt và sử dụng

• Ngắt hoàn toàn nguồn điện trước khi đấu dây, tháo quạt hoặc vệ sinh thiết bị.
• Đối chiếu điện áp, dòng điện, số dây và sơ đồ cực tính trên tem của đúng sản phẩm được giao.
• Không cấp nguồn 12VDC, 48VDC hoặc điện áp AC cho phiên bản yêu cầu 24VDC.
• Không đảo cực nguồn nếu tài liệu hoặc nhãn sản phẩm không xác nhận có chức năng bảo vệ ngược cực.
• Chọn cầu chì, tiết diện dây và công suất bộ nguồn theo dòng điện thực tế ghi trên tem quạt.
• Kiểm tra mũi tên chỉ chiều quay và chiều gió trên khung trước khi cố định quạt.
• Lắp lưới bảo vệ khi cánh quạt có thể tiếp xúc với người vận hành, dây dẫn hoặc vật lạ.
• Không chặn cửa hút và cửa xả; cần chừa khoảng trống để quạt lấy và thoát khí ổn định.

4) Cam kết và nơi mua hàng

Khi chọn mua Quạt NIDEC TA450DC B35502-35 chính hãng, khách hàng cần kiểm tra kỹ tem nhãn, điện áp định mức, số lượng dây, kích thước khung và tình trạng đầu nối để bảo đảm tương thích với thiết bị đang sử dụng.

thietbicodien cung cấp sản phẩm thiết bị điện công nghiệp với thông tin nhận diện rõ ràng, hỗ trợ kiểm tra cấu hình trước khi đặt hàng và tư vấn phương án đấu nối phù hợp. Liên hệ mua hàng chính hãng tại thietbicodien để được hỗ trợ báo giá và lựa chọn đúng phiên bản cho hệ thống.

Câu hỏi thường gặp (FAQ)

Quạt NIDEC TA450DC B35502-35 dùng để làm gì?

Sản phẩm được dùng để tạo luồng khí cưỡng bức, làm mát linh kiện và đưa khí nóng ra khỏi tủ điện, máy móc, bộ nguồn hoặc thiết bị điện tử.

Phiên bản 2 dây được đấu nối như thế nào?

Một dây nối với cực dương của nguồn DC và dây còn lại nối với cực âm hoặc 0VDC. Cần xác định cực tính theo tem, đầu nối hoặc tài liệu đi kèm thay vì chỉ dựa vào màu dây.

Quạt B35502-35 có thể cấp trực tiếp nguồn 220VAC không?

Không. Phiên bản được mô tả trong bài sử dụng nguồn 24VDC. Muốn lấy nguồn từ điện lưới cần sử dụng bộ nguồn chuyển đổi AC sang 24VDC có công suất phù hợp.

Quạt hai dây có điều khiển PWM hoặc báo tốc độ không?

Phiên bản hai dây chỉ có đường cấp nguồn dương và âm, không có dây PWM hoặc dây phản hồi tốc độ riêng. Có thể điều khiển bật và tắt bằng relay hoặc thermostat phù hợp.

Có thể lắp quạt theo chiều hút hoặc chiều thổi không?

Có thể thay đổi chức năng hút hoặc thổi bằng cách đảo hướng lắp cơ khí của quạt. Không được đảo cực nguồn để thay đổi chiều quay. Cần kiểm tra mũi tên chiều gió trên khung quạt trước khi lắp.

Cần kiểm tra những gì khi thay thế quạt cũ?

Cần đối chiếu kích thước 120 x 120 x 38 mm, điện áp định mức, dòng tiêu thụ, số dây, đầu nối, vị trí lỗ bắt vít, hướng gió và không gian lắp đặt.

Tại sao phải kiểm tra lại tem dù mã quạt giống nhau?

Một số quạt được sản xuất theo cấu hình OEM có thể sử dụng cùng dòng hoặc mã nhận diện nhưng khác điện áp, số dây và đầu nối. Tem trên chính sản phẩm là căn cứ quan trọng nhất trước khi cấp nguồn.
