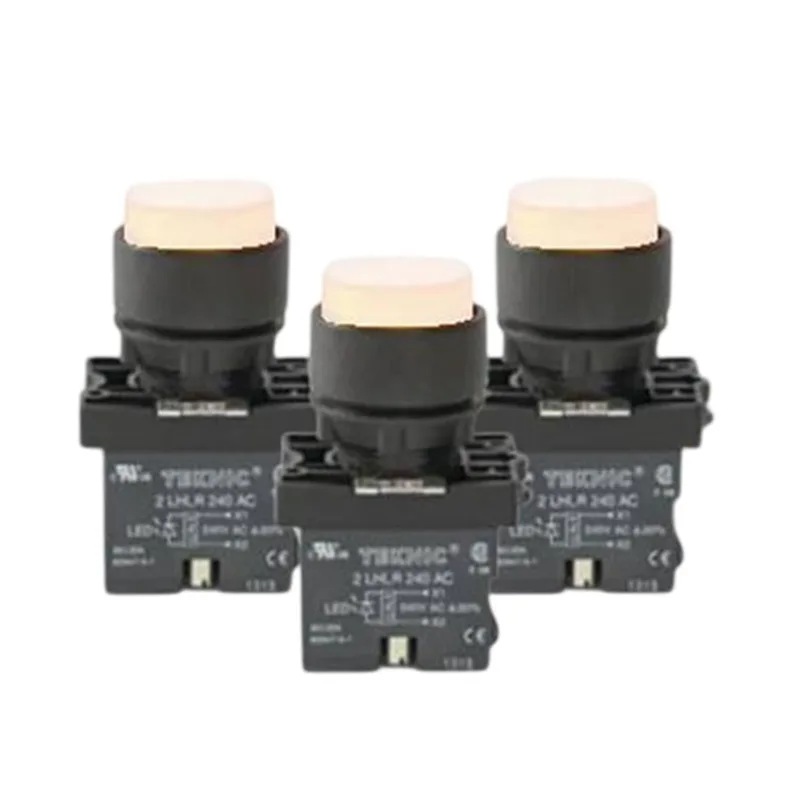

Nút Nhấn Nhả Có Đèn - Loại Lồi Teknic P2ALP1LB (màu Trắng)

Giới thiệu Nút Nhấn Nhả Có Đèn - Loại Lồi Teknic P2ALP1LB (màu Trắng) & nguồn gốc thương hiệu

Nút Nhấn Nhả Có Đèn - Loại Lồi Teknic P2ALP1LB (màu Trắng) là thiết bị điều khiển và báo trạng thái dùng trong tủ điện, bảng điều khiển máy móc và hệ thống tự động hóa công nghiệp. Sản phẩm thuộc nhóm nút nhấn nhả có đèn, dạng đầu nhấn lồi giúp người vận hành dễ quan sát, dễ thao tác và nhận biết trạng thái tín hiệu tại vị trí điều khiển.

Teknic là thương hiệu thiết bị điện công nghiệp có xuất xứ từ Ấn Độ, nổi bật trong nhóm thiết bị điều khiển, báo hiệu, nút nhấn và đèn báo. Với model P2ALP1LB, sản phẩm được thiết kế cho các mạch điều khiển cần thao tác nhấn tức thời kết hợp hiển thị đèn ngay trên đầu nút, phù hợp cho môi trường vận hành máy móc, dây chuyền sản xuất và tủ điều khiển công nghiệp.

Ưu điểm / tính năng nổi bật

Teknic P2ALP1LB có ưu điểm là kết hợp đồng thời chức năng nhấn điều khiển và báo sáng trên cùng một cụm nút, giúp tiết kiệm không gian lắp đặt trên mặt tủ điện. Kiểu đầu nhấn lồi hỗ trợ thao tác nhanh, dễ nhận diện hơn so với các dạng đầu phẳng trong nhiều ứng dụng vận hành thường xuyên.

• Thiết kế loại lồi, dễ thao tác khi lắp trên mặt tủ hoặc bảng điều khiển.
• Cơ cấu nhấn nhả momentary, phù hợp cho lệnh START, RESET, JOG, xác nhận tín hiệu hoặc kích hoạt mạch điều khiển tức thời.
• Tích hợp đèn báo giúp người vận hành dễ nhận biết trạng thái nguồn, tín hiệu điều khiển hoặc trạng thái mạch tùy cách đấu dây.
• Thuộc dòng thiết bị điều khiển và báo hiệu 22.5 mm, thuận tiện khi bố trí cùng các nút nhấn, công tắc xoay và đèn báo trên tủ điện.
• Phù hợp cho các ứng dụng nút nhấn tủ điện, bảng điều khiển máy, hệ thống tự động hóa và dây chuyền sản xuất.

Thông tin kỹ thuật nhận diện

Nhóm sản phẩm	Nút nhấn nhả có đèn, đầu nhấn lồi
Dòng sản phẩm	Control & Signalling Devices 22.5 mm Plastic Series
Kiểu tác động	Momentary, nhấn giữ để tác động và nhả tay để hồi về
Kiểu đèn	LED bulb dạng BA9S theo catalogue dòng P2 Plastic Series
Màu nhận diện	Lens/nút màu trắng; cần đối chiếu màu LED theo đúng phiên bản đặt hàng
Điện áp đèn	Cần xác nhận theo phiên bản điện áp khi đặt hàng, không tự suy đoán từ mã hàng
Lắp đặt	Lắp trên mặt tủ điện, bảng điều khiển hoặc hộp nút nhấn phù hợp lỗ lắp 22.5 mm
Khối tiếp điểm	Cần chọn khối tiếp điểm NO hoặc NC phù hợp theo sơ đồ điều khiển thực tế

Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng điều khiển

Nút nhấn nhả có đèn Teknic P2ALP1LB được dùng để tạo tín hiệu điều khiển tạm thời trong mạch điện. Khi người vận hành nhấn nút, tiếp điểm đi kèm thay đổi trạng thái để truyền lệnh đến relay, contactor, PLC hoặc mạch điều khiển. Khi nhả tay, cơ cấu lò xo đưa nút trở về vị trí ban đầu, phù hợp cho các lệnh điều khiển không cần tự giữ trực tiếp tại nút.

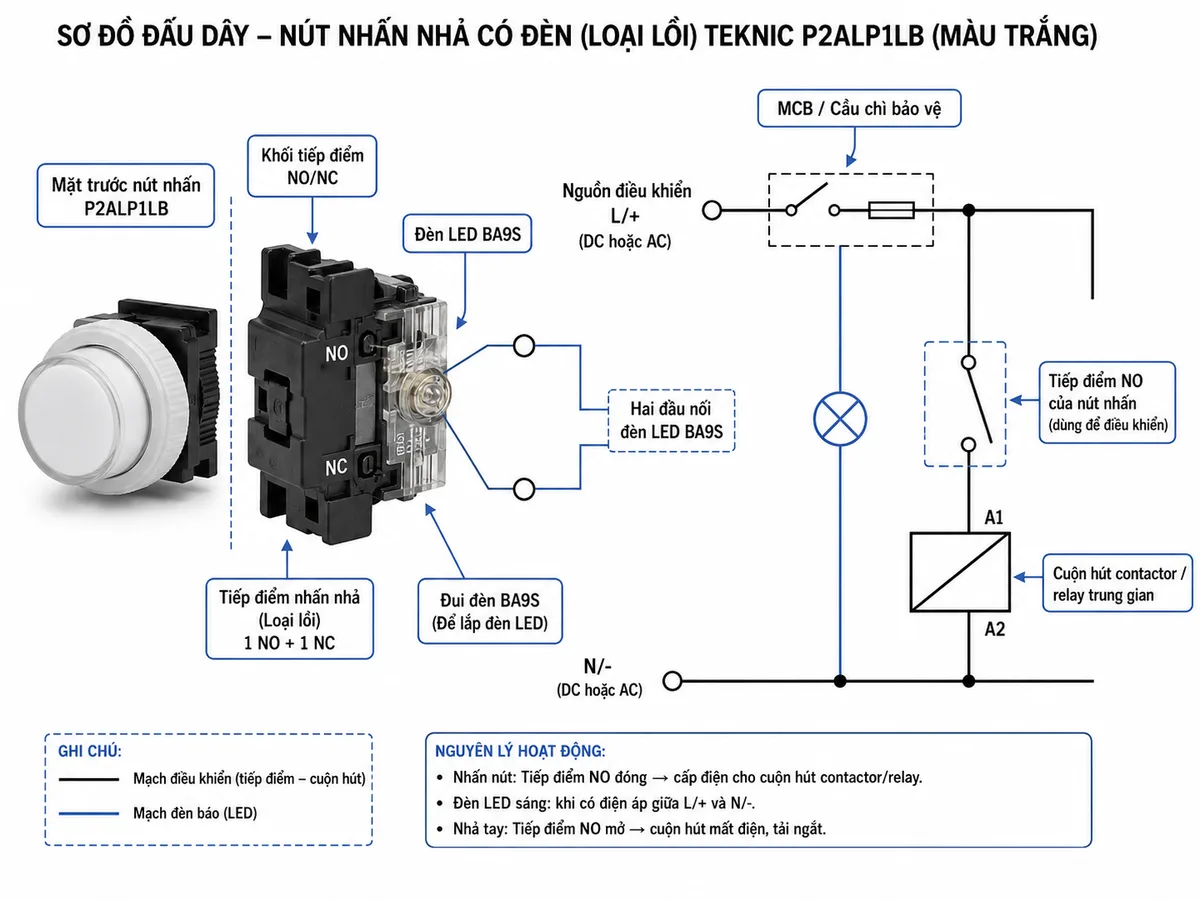

Sơ đồ đấu dây / kết nối tham khảo

Trong thực tế, nút nhấn có đèn thường được đấu với nguồn điều khiển, khối tiếp điểm NO hoặc NC, tải điều khiển như cuộn hút contactor, relay trung gian hoặc ngõ vào PLC. Phần đèn báo cần được cấp đúng điện áp theo phiên bản đặt hàng và nên đi qua thiết bị bảo vệ phù hợp như cầu chì hoặc MCB điều khiển.

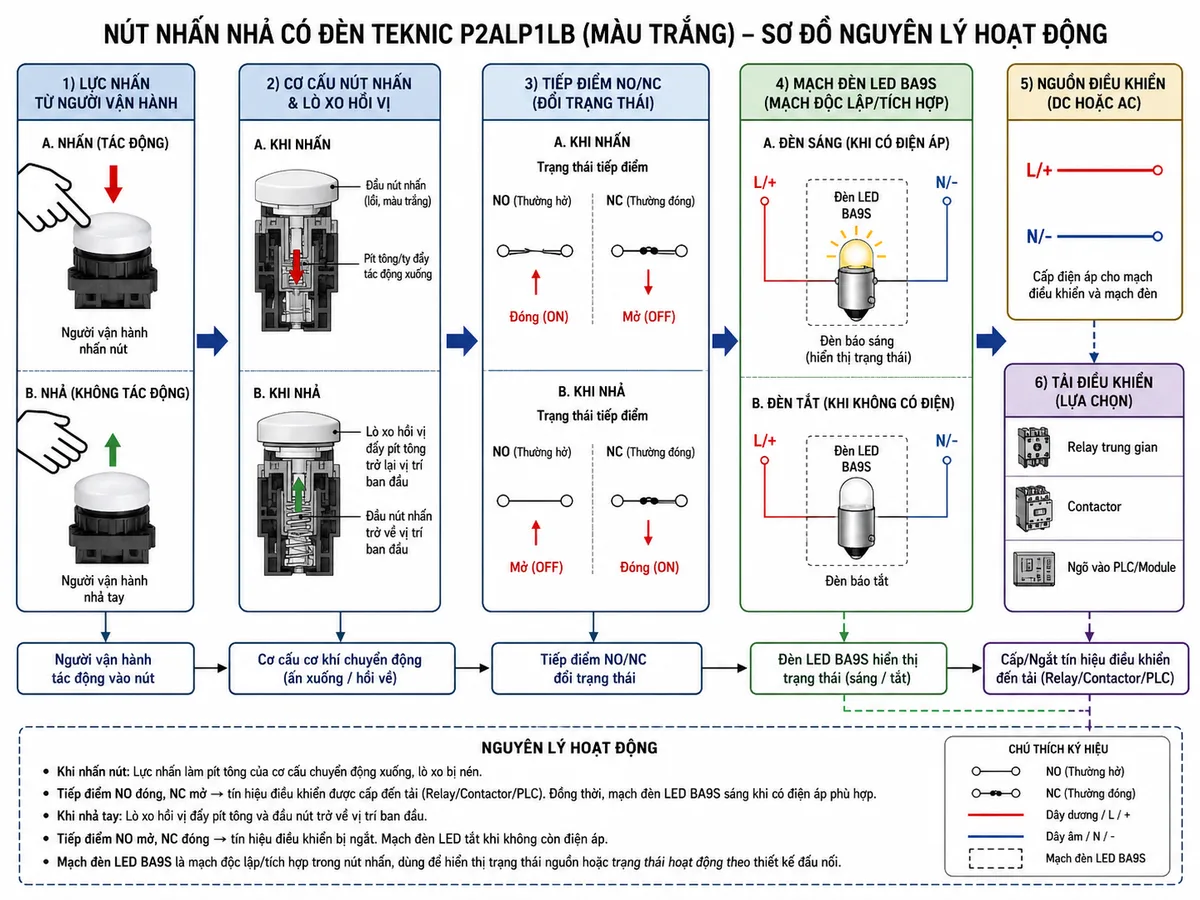

Nguyên lý hoạt động

Khi mạch ở trạng thái chờ, nút nhấn ở vị trí ban đầu và tiếp điểm giữ trạng thái thường mở hoặc thường đóng tùy khối tiếp điểm được lắp. Khi người vận hành nhấn nút nhấn nhả loại lồi, cơ cấu cơ khí bên trong tác động lên khối tiếp điểm, làm đóng hoặc mở mạch điều khiển. Đồng thời, đèn LED trên đầu nút có thể sáng theo cách đấu dây để báo có nguồn, báo lệnh đang được kích hoạt hoặc báo trạng thái phản hồi từ thiết bị điều khiển.

Ứng dụng phổ biến

P2ALP1LB phù hợp cho các vị trí cần thao tác điều khiển rõ ràng và có tín hiệu báo trực quan, chẳng hạn tủ điều khiển máy sản xuất, bảng điều khiển bơm, tủ điện dây chuyền, hệ thống băng tải, máy đóng gói, trạm điều khiển động cơ và các cụm điều khiển phụ trợ trong nhà xưởng.

• Dùng làm nút START, RESET, xác nhận lệnh hoặc kích hoạt chức năng phụ.
• Dùng trong mạch điều khiển relay, contactor hoặc PLC.
• Dùng trên tủ điện công nghiệp cần nhận diện trạng thái bằng đèn báo ngay tại vị trí thao tác.
• Dùng cho hệ thống cần nút nhấn nhả có đèn 22.5 mm gọn, dễ lắp và dễ thay thế.

Cam kết & nơi mua hàng

Khi chọn mua Nút Nhấn Nhả Có Đèn Teknic P2ALP1LB, khách hàng nên kiểm tra đúng mã hàng, màu lens, kiểu đèn, điện áp đèn và cấu hình tiếp điểm đi kèm để đảm bảo tương thích với mạch điều khiển thực tế. Việc chọn sai điện áp đèn hoặc sai khối tiếp điểm có thể khiến nút không hoạt động đúng chức năng mong muốn.

Để được tư vấn đúng phiên bản, đúng nhu cầu lắp đặt và mua hàng chính hãng Teknic, quý khách hãy đặt mua tại thietbicodien. Chúng tôi hỗ trợ tư vấn kỹ thuật, báo giá nhanh và cung cấp thiết bị phù hợp cho tủ điện, máy móc và hệ thống tự động hóa công nghiệp.

Câu hỏi thường gặp (FAQ)

Nút Nhấn Nhả Có Đèn Teknic P2ALP1LB dùng để làm gì?

Teknic P2ALP1LB dùng để tạo tín hiệu điều khiển tạm thời trong mạch điện, đồng thời hỗ trợ hiển thị trạng thái bằng đèn trên đầu nút. Sản phẩm thường dùng trong tủ điện, bảng điều khiển máy và hệ thống tự động hóa.

P2ALP1LB có phải là nút nhấn tự giữ không?

Không. Đây là dạng nút nhấn nhả momentary, nghĩa là nút chỉ tác động khi được nhấn và sẽ hồi về trạng thái ban đầu khi người vận hành nhả tay. Nếu cần chức năng tự giữ, cần thiết kế mạch tự giữ bằng relay, contactor hoặc PLC.

Màu trắng của P2ALP1LB là màu nút hay màu đèn?

Với model P2ALP1LB, cần hiểu màu trắng chủ yếu theo phần lens hoặc đầu nút nhận diện. Khi đặt hàng, nên xác nhận rõ màu LED, loại bóng và điện áp đèn theo đúng phiên bản thực tế để tránh nhầm với các biến thể có ký hiệu gần giống.

Khi lắp P2ALP1LB có cần chọn thêm tiếp điểm không?

Có thể cần. Tùy cấu hình bán hàng và yêu cầu mạch điều khiển, người dùng cần chọn khối tiếp điểm NO, NC hoặc tổ hợp tiếp điểm phù hợp. Với mạch START thường dùng tiếp điểm NO, còn mạch STOP hoặc liên động an toàn thông thường cần xem xét tiếp điểm NC theo thiết kế.

Đèn của nút nhấn P2ALP1LB cấp điện như thế nào?

Phần đèn cần được cấp đúng điện áp theo phiên bản đặt hàng. Không nên đấu trực tiếp khi chưa xác định điện áp đèn, vì sai điện áp có thể làm đèn không sáng hoặc hư hỏng. Khi lắp đặt nên có thiết bị bảo vệ và đấu theo sơ đồ kỹ thuật của hệ thống.

P2ALP1LB phù hợp lắp ở đâu?

Nút nhấn có đèn Teknic phù hợp lắp trên mặt tủ điện, hộp nút nhấn, bảng điều khiển máy, trạm điều khiển động cơ, dây chuyền sản xuất và các hệ thống cần thao tác điều khiển kết hợp báo trạng thái trực quan.

``
