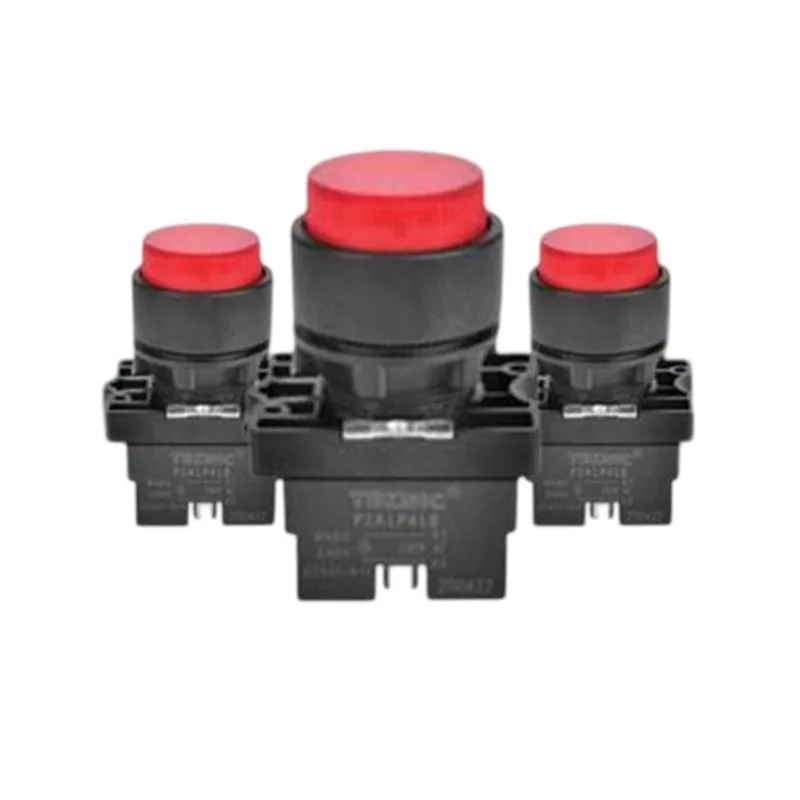

Nút Nhấn Nhả Có Đèn - Loại Lồi Teknic P2ALP4LB (màu Đỏ)

Giới thiệu Nút Nhấn Nhả Có Đèn Teknic P2ALP4LB màu Đỏ

Nút Nhấn Nhả Có Đèn - Loại Lồi Teknic P2ALP4LB là thiết bị điều khiển và báo trạng thái dùng trong tủ điện công nghiệp, máy móc tự động hóa và các hệ thống điều khiển tại nhà xưởng. Sản phẩm thuộc nhóm nút nhấn có đèn 22.5 mm, dạng lồi, màu đỏ, phù hợp cho các mạch báo lỗi, báo dừng, cảnh báo trạng thái hoặc thao tác điều khiển có yêu cầu nhận biết nhanh bằng ánh sáng.

Teknic là thương hiệu thiết bị điều khiển và tín hiệu công nghiệp đến từ Ấn Độ, được biết đến với các dòng push button, pilot light, selector switch và thiết bị lắp tủ điện. Model P2ALP4LB thuộc dòng plastic series, sử dụng đèn LED bulb dạng BA9S và lens màu đỏ.

Ưu điểm và tính năng nổi bật

• Thiết kế nút nhấn nhả loại lồi, giúp thao tác nhanh, dễ nhận biết trên mặt tủ điều khiển.
• Tích hợp đèn LED màu đỏ hỗ trợ hiển thị trạng thái vận hành, cảnh báo hoặc tín hiệu điều khiển.
• Chuẩn lắp đặt 22.5 mm, phù hợp với nhiều loại tủ điện, bảng điều khiển và mặt panel công nghiệp.
• Sử dụng LED bulb BA9S, thuận tiện khi cần bảo trì hoặc thay thế bóng theo đúng cấu hình.
• Thân thuộc dòng plastic series, đáp ứng nhu cầu lắp đặt phổ biến trong hệ thống điều khiển máy, dây chuyền và tủ điện công nghiệp.
• Có thể phối hợp với các khối tiếp điểm NO hoặc NC tùy cấu hình để điều khiển relay trung gian, contactor hoặc ngõ vào PLC.

Bảng đặc tính kỹ thuật tham khảo

Loại thiết bị	Nút nhấn nhả có đèn, loại lồi
Kiểu thao tác	Momentary, nhấn để tác động và nhả để hồi về
Đường kính lắp đặt	22.5 mm
Dòng sản phẩm	Plastic series
Màu đèn và lens	Đỏ, Red LED Bulb / Red Lens
Kiểu bóng đèn	LED bulb, chuẩn BA9S
Điện áp đèn	230VAC / 220VDC theo catalogue cho mã P2ALP4LB
Tiếp điểm điều khiển	Lắp kèm theo cấu hình NO hoặc NC của hệ thống
Ứng dụng	Tủ điện, máy công nghiệp, bảng điều khiển, hệ thống cảnh báo và tín hiệu

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng điều khiển và báo trạng thái

Nút nhấn Teknic P2ALP4LB có hai phần chức năng chính: phần tiếp điểm điều khiển và phần đèn báo. Khi người vận hành nhấn nút, khối tiếp điểm NO hoặc NC sẽ thay đổi trạng thái để gửi tín hiệu điều khiển tới relay trung gian, contactor hoặc ngõ vào PLC. Khi thả tay, cơ cấu nhả sẽ đưa nút trở về trạng thái ban đầu.

Phần đèn báo màu đỏ có thể được đấu để hiển thị trạng thái nguồn, trạng thái lỗi, trạng thái dừng hoặc một tín hiệu cảnh báo theo thiết kế mạch điện. Để bảo vệ mạch đèn và mạch điều khiển, nên dùng cầu chì hoặc MCB phù hợp, đồng thời kiểm tra đúng điện áp cấp trước khi vận hành.

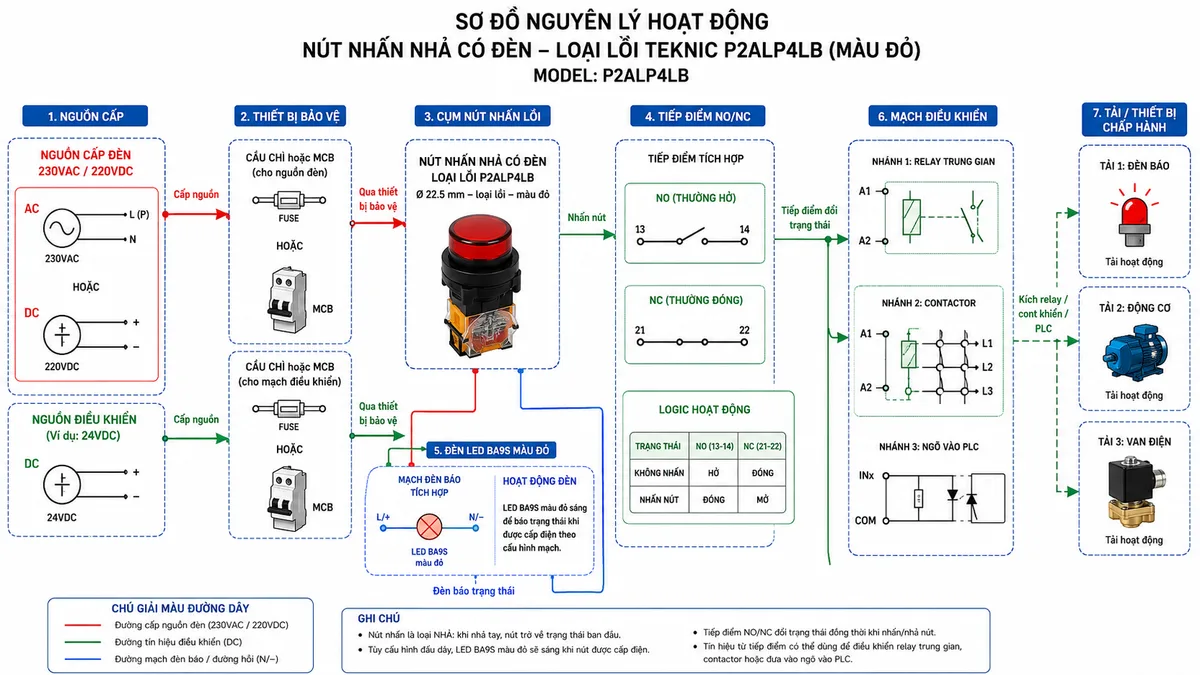

Nguyên lý hoạt động trong mạch điều khiển

Trong một mạch điều khiển điển hình, nguồn điều khiển đi qua thiết bị bảo vệ rồi tới khối tiếp điểm của nút nhấn có đèn màu đỏ. Khi nút được nhấn, tiếp điểm NO đóng lại để cấp tín hiệu cho cuộn relay, cuộn contactor hoặc đầu vào PLC. Nếu dùng tiếp điểm NC, thao tác nhấn sẽ mở mạch để ngắt tín hiệu theo logic dừng hoặc khóa liên động.

Đèn LED của P2ALP4LB hoạt động như phần hiển thị trực quan. Tùy cách đấu dây, đèn có thể sáng khi có nguồn điều khiển, khi tải được kích hoạt, khi xuất hiện tín hiệu lỗi hoặc khi PLC xuất tín hiệu báo trạng thái. Nhờ đó, người vận hành dễ nhận biết tình trạng hệ thống ngay trên mặt tủ điện.

Ứng dụng thực tế

• Lắp trên mặt tủ điện để báo trạng thái lỗi, cảnh báo hoặc dừng máy thông thường.
• Dùng trong bảng điều khiển máy đóng gói, máy gia công, dây chuyền sản xuất và hệ thống bơm quạt.
• Kết hợp với relay trung gian hoặc contactor để điều khiển tải gián tiếp, giúp tách biệt mạch điều khiển và mạch công suất.
• Kết nối với PLC để tạo tín hiệu đầu vào hoặc phối hợp với tín hiệu đầu ra điều khiển đèn báo.

Cam kết và nơi mua hàng

Khi chọn mua Nút Nhấn Nhả Có Đèn Teknic P2ALP4LB, người dùng nên ưu tiên đúng model, đúng màu đèn, đúng điện áp đèn và đúng cấu hình tiếp điểm phù hợp với sơ đồ tủ điện. Việc chọn sai điện áp hoặc sai logic NO/NC có thể làm đèn không hoạt động, mạch điều khiển sai trạng thái hoặc gây khó khăn khi bảo trì.

Để mua P2ALP4LB chính hãng, được tư vấn đúng cấu hình và hỗ trợ lựa chọn thiết bị phù hợp cho tủ điện công nghiệp, hãy đặt hàng tại thietbicodien. Chúng tôi cam kết hỗ trợ kỹ thuật rõ ràng, tư vấn đúng nhu cầu và cung cấp sản phẩm phù hợp cho hệ thống điều khiển của bạn.

Câu hỏi thường gặp FAQ

Nút Nhấn Nhả Có Đèn Teknic P2ALP4LB dùng để làm gì?

Nút Nhấn Nhả Có Đèn Teknic P2ALP4LB dùng để thao tác điều khiển và hiển thị trạng thái bằng đèn đỏ trên tủ điện, bảng điều khiển hoặc hệ thống máy công nghiệp.

P2ALP4LB là nút nhấn giữ hay nút nhấn nhả?

P2ALP4LB là loại nút nhấn nhả momentary. Khi nhấn, tiếp điểm thay đổi trạng thái; khi thả tay, nút hồi về trạng thái ban đầu.

Đèn của Teknic P2ALP4LB có màu gì?

Model này sử dụng đèn LED màu đỏ kết hợp lens đỏ, phù hợp cho các tín hiệu cảnh báo, báo lỗi hoặc trạng thái cần nhận biết nhanh.

Nút nhấn Teknic P2ALP4LB lắp lỗ phi bao nhiêu?

Sản phẩm thuộc nhóm nút nhấn 22.5 mm, phù hợp với lỗ lắp tiêu chuẩn trên nhiều loại tủ điện và mặt panel công nghiệp.

P2ALP4LB có thể điều khiển trực tiếp động cơ không?

Thông thường không nên dùng nút nhấn này để đóng cắt trực tiếp tải công suất lớn. Nút nên được dùng trong mạch điều khiển để tác động relay trung gian, contactor hoặc tín hiệu PLC.

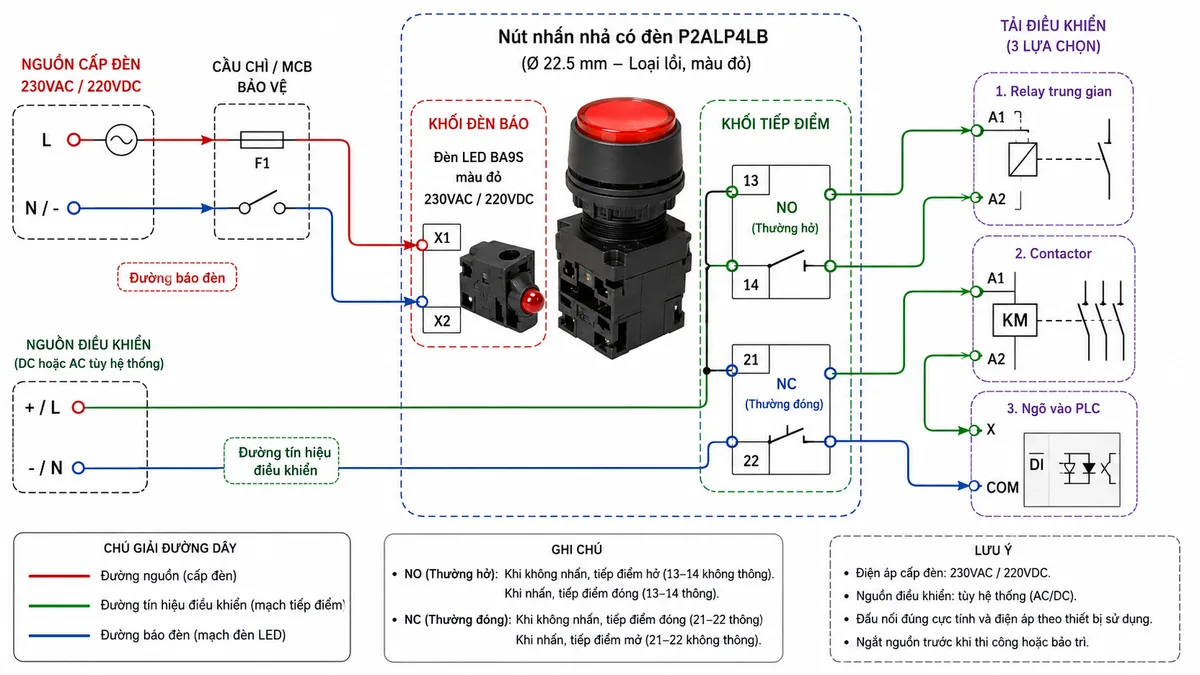

Khi đấu dây P2ALP4LB cần lưu ý gì?

Cần kiểm tra đúng điện áp cấp cho đèn, xác định đúng chân tiếp điểm NO hoặc NC, dùng thiết bị bảo vệ phù hợp và đấu dây theo sơ đồ điều khiển của tủ điện.
