Cảm biến lực căng (Load cell) Laumas TAL10000

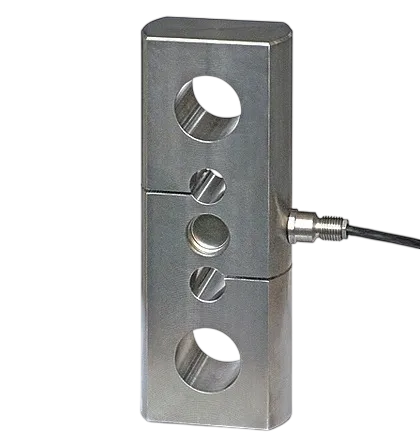

Cảm biến lực căng Laumas TAL10000 – Load cell tải trọng 10.000 kg

Cảm biến lực căng Laumas TAL10000 là load cell chuyên đo lực kéo với tải trọng danh định 10.000 kg. Sản phẩm thuộc dòng TAL của Laumas, thương hiệu thiết bị cân công nghiệp được thành lập tại Italia, chuyên phát triển load cell, bộ truyền tín hiệu và bộ hiển thị cân.

Với thân bằng thép không gỉ 17-4 PH, cấp bảo vệ IP68 và hai lỗ lắp ma ní tiêu chuẩn, thiết bị phù hợp cho các hệ thống giám sát lực căng, cân treo, nâng hạ và thử tải trong môi trường công nghiệp. Kết cấu lắp thẳng theo trục lực giúp TAL10000 tiếp nhận tải kéo và chuyển đổi thành tín hiệu điện để đưa về bộ hiển thị hoặc bộ truyền tín hiệu cân.

Ưu điểm và tính năng nổi bật của TAL10000

• Tải trọng danh định 10.000 kg, đáp ứng các hệ thống đo lực kéo và cân tải trọng lớn.
• Thân cảm biến chế tạo từ thép không gỉ 17-4 PH, có độ bền cơ học và khả năng chống ăn mòn tốt.
• Cấp bảo vệ IP68, thích hợp với môi trường có độ ẩm cao, bụi hoặc yêu cầu vệ sinh thường xuyên.
• Sai số tổng hợp tối đa ±0,03%, hỗ trợ đo lực ổn định trong các ứng dụng công nghiệp.
• Tích hợp lỗ lắp cho ma ní tiêu chuẩn, thuận tiện đưa cảm biến vào chuỗi chịu lực kéo.
• Sử dụng cầu điện trở Wheatstone với tín hiệu đầu ra dạng mV/V, tương thích với nhiều bộ hiển thị và bộ truyền tín hiệu cân.
• Cáp sáu lõi có đường sense giúp thiết bị đo bù ảnh hưởng sụt áp trên đường dây khi được kết nối với thiết bị đọc tương thích.
• Có thể đặt tùy chọn hai cầu Wheatstone 350 Ω độc lập và hai cáp đầu ra để xây dựng hệ thống giám sát hai kênh dự phòng.

Thông số kỹ thuật chính

Đặc tính	Giá trị
Loại cảm biến	Load cell đo lực kéo
Tải trọng danh định	10.000 kg
Vật liệu thân	Thép không gỉ 17-4 PH
Cấp bảo vệ	IP68
Sai số tổng hợp	Tối đa ±0,03%
Tín hiệu đầu ra danh định	2 mV/V ±0,1%
Điện trở cầu đo	350 Ω ±5 Ω
Điện áp kích thích tối đa không gây hư hỏng	15 V
Quá tải an toàn	150% toàn thang
Quá tải phá hủy	300% toàn thang
Dải nhiệt độ làm việc	-30°C đến +90°C
Dải nhiệt độ bù	-20°C đến +70°C
Cáp kết nối	6 lõi, dài 10 m
Khối lượng tịnh	Khoảng 4,6 kg

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng đo lực kéo

Load cell lực căng 10 tấn được lắp nối tiếp trong chuỗi chịu lực, thường nằm giữa điểm treo cố định và tải thông qua hai ma ní phù hợp. Khi tải kéo tác động dọc theo trục của cảm biến, phần tử đàn hồi bên trong biến dạng rất nhỏ nhưng có thể đo được.

Các strain gauge gắn trên phần tử đàn hồi thay đổi điện trở theo mức biến dạng. Chúng được ghép thành cầu Wheatstone để tạo ra tín hiệu điện vi sai tỷ lệ với lực kéo. Bộ hiển thị hoặc bộ truyền tín hiệu cấp điện áp kích thích cho cầu đo, tiếp nhận tín hiệu mV/V, sau đó khuếch đại và quy đổi thành giá trị khối lượng hoặc lực.

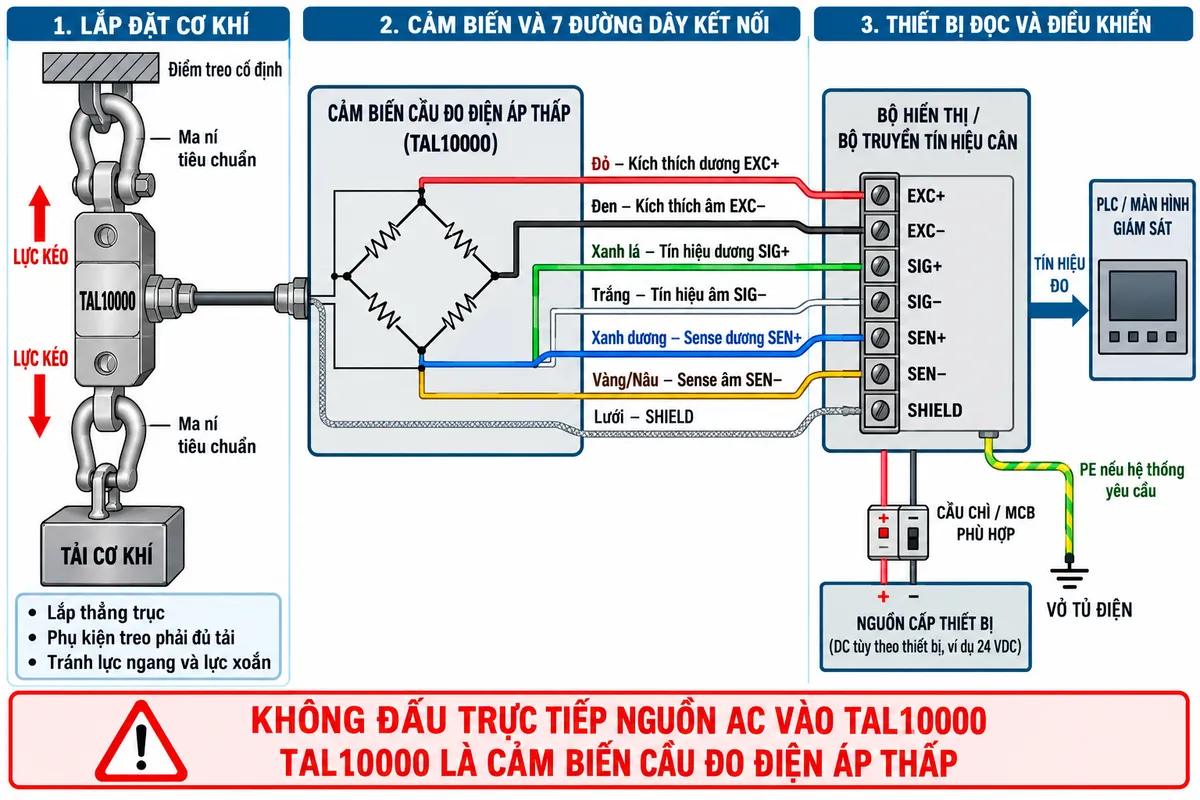

Đấu dây và kết nối hệ thống đo

TAL10000 sử dụng kết nối sáu dây gồm kích thích dương, kích thích âm, tín hiệu dương, tín hiệu âm, sense dương và sense âm, kèm lớp lưới chống nhiễu. Load cell phải được đấu vào đúng ngõ vào cảm biến của bộ hiển thị hoặc transmitter; không được cấp trực tiếp điện lưới AC vào các dây cầu đo.

Về cơ khí, hai ma ní và toàn bộ phụ kiện chịu lực phải có tải trọng làm việc phù hợp. Cảm biến cần được lắp thẳng theo trục lực, tránh lực ngang, xoắn, va đập và tải động vượt quá giá trị đã tính toán. Trong ứng dụng tĩnh, nên lựa chọn dung lượng cảm biến có dự phòng thay vì vận hành thường xuyên sát giới hạn danh định.

Ứng dụng tiêu biểu

• Giám sát tải cho cầu trục, pa lăng, thiết bị nâng và hệ thống treo.
• Đo lực căng cáp, dây neo, kết cấu kéo và thiết bị cơ khí.
• Cân treo hoặc cân tải trong dây chuyền vận chuyển vật liệu.
• Thử tải kết cấu, máy móc, phụ kiện nâng và cụm cơ khí.
• Giám sát lực trong ứng dụng hàng hải, công trình thủy và môi trường ngoài trời.
• Tích hợp vào PLC hoặc hệ thống SCADA thông qua bộ truyền tín hiệu cân phù hợp.

Cam kết và nơi mua hàng

Để lựa chọn đúng Laumas TAL10000 chính hãng, thiết bị hiển thị, transmitter và phụ kiện kết nối tương thích, khách hàng có thể liên hệ thietbicodien. Chúng tôi hỗ trợ kiểm tra yêu cầu tải trọng, điều kiện lắp đặt và cấu hình tín hiệu trước khi đặt hàng, giúp hạn chế sai lệch khi tích hợp vào hệ thống đo lực hoặc cân công nghiệp.

Khi chọn mua, cần cung cấp tải làm việc lớn nhất, đặc tính tải tĩnh hoặc tải động, điều kiện môi trường, chiều dài cáp và loại tín hiệu cần đưa về PLC. Việc xác định đầy đủ các thông tin này giúp lựa chọn cảm biến, phụ kiện chịu lực và thiết bị xử lý tín hiệu phù hợp hơn.

Câu hỏi thường gặp (FAQ)

Laumas TAL10000 đo lực kéo hay lực nén?

TAL10000 là cảm biến đo lực kéo. Thiết bị được lắp nối tiếp theo trục chịu lực giữa điểm treo và tải, không phải load cell chuyên dùng cho lực nén.

Tải trọng danh định của TAL10000 là bao nhiêu?

Tải trọng danh định của cảm biến là 10.000 kg. Khi lựa chọn thực tế cần tính thêm tải động, lực va đập, tải lệch và hệ số dự phòng an toàn của toàn bộ hệ thống.

TAL10000 có thể đấu trực tiếp vào PLC không?

Tín hiệu nguyên bản của load cell là tín hiệu mV/V có biên độ nhỏ. Thông thường cần bộ hiển thị hoặc transmitter cân để cấp nguồn kích thích, khuếch đại và chuyển đổi tín hiệu sang chuẩn mà PLC hỗ trợ.

Cảm biến TAL10000 có sử dụng được ngoài trời không?

Cảm biến có cấp bảo vệ IP68 và thân thép không gỉ, phù hợp với nhiều môi trường công nghiệp khắc nghiệt. Tuy nhiên, đầu nối cáp, hộp nối và thiết bị xử lý tín hiệu cũng phải có cấp bảo vệ phù hợp với vị trí lắp đặt.

Vì sao TAL10000 sử dụng cáp sáu dây?

Ngoài hai dây kích thích và hai dây tín hiệu, cáp còn có hai dây sense. Khi thiết bị đọc hỗ trợ kết nối sáu dây, cặp sense giúp giám sát điện áp thực tế tại cầu đo và bù ảnh hưởng sụt áp trên đường cáp.

Có thể dùng TAL10000 làm bộ phận an toàn duy nhất cho hệ thống nâng không?

Không nên sử dụng tín hiệu của một load cell tiêu chuẩn như lớp bảo vệ an toàn duy nhất. Hệ thống nâng cần có giải pháp cơ khí, giới hạn tải và mạch an toàn phù hợp với tiêu chuẩn áp dụng; tùy chọn hai cầu đo độc lập có thể được xem xét cho kiến trúc giám sát dự phòng.

Khi lắp TAL10000 cần lưu ý điều gì?

Cảm biến phải được lắp thẳng trục bằng ma ní phù hợp, tránh lực ngang và lực xoắn. Không được hàn điện qua cảm biến, không kéo căng cáp tín hiệu và không cấp điện lưới AC trực tiếp vào các dây của cầu Wheatstone.
