Cảm biến lực căng (Load cell) Laumas TAL5000

1. Giới thiệu cảm biến lực căng Laumas TAL5000

Cảm biến lực căng Laumas TAL5000 là load cell chuyên đo lực kéo, được thiết kế để lắp trực tiếp trên đường truyền lực bằng cùm ma ní tiêu chuẩn. Sản phẩm phù hợp cho hệ thống cân treo, thiết bị nâng hạ, giám sát tải và các ứng dụng thử lực trong công nghiệp.

Laumas là thương hiệu thiết bị cân công nghiệp của Italia, hoạt động trong lĩnh vực load cell, bộ hiển thị cân, bộ truyền tín hiệu và giải pháp định lượng. Dòng TAL được sản xuất theo nguyên tắc kỹ thuật của tiêu chuẩn OIML R60, hướng đến khả năng đo ổn định trong môi trường công nghiệp.

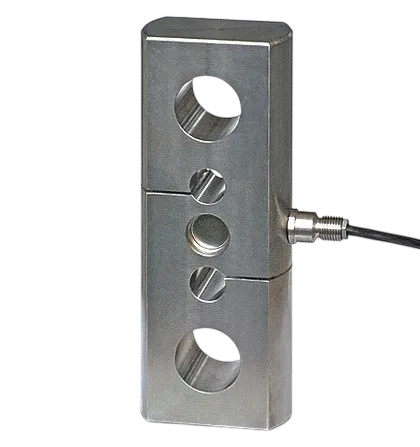

Phiên bản model TAL5000 có kết cấu bằng thép không gỉ, thân dạng tension link và hai lỗ lắp ở hai đầu. Thiết kế này giúp lực kéo truyền dọc theo trục cảm biến, thuận tiện tích hợp vào móc cẩu, pa lăng, cáp kéo, khung thử tải hoặc hệ thống giám sát lực căng.

Thông số kỹ thuật chính

Thông số	Giá trị
Loại cảm biến	Load cell đo lực kéo
Tải trọng danh định	5000 kg
Tín hiệu đầu ra danh định	2 mV/V ±0,1%
Sai số tổng hợp	Không lớn hơn ±0,03%
Cấp bảo vệ	IP68
Điện trở đầu vào	350 Ω ±5 Ω
Điện trở đầu ra	350 Ω ±5 Ω
Điện áp kích thích tối đa không gây hư hỏng	15 V
Dải nhiệt độ làm việc	-30 đến +90 °C
Dải nhiệt độ được bù	-20 đến +70 °C
Quá tải an toàn	150% toàn thang
Quá tải phá hủy	300% toàn thang
Độ võng tại tải danh định	0,3 mm
Cáp tín hiệu	Dài 10 m, 6 lõi, tiết diện 0,14 mm²
Khối lượng tịnh	4,5 kg

2. Ưu điểm và tính năng nổi bật

• Đo lực kéo đến 5000 kg, thích hợp với nhiều hệ thống cân treo và giám sát tải công nghiệp.
• Thân cảm biến bằng thép không gỉ, phù hợp với môi trường cần độ bền cơ học và khả năng chống ăn mòn.
• Cấp bảo vệ IP68 giúp hạn chế ảnh hưởng của bụi và nước khi lắp đặt đúng hướng dẫn.
• Hai đầu có lỗ lắp dành cho ma ní tiêu chuẩn, hỗ trợ truyền lực theo trục và đơn giản hóa kết cấu cơ khí.
• Sai số tổng hợp thấp, đáp ứng các hệ thống cần theo dõi tải và lực căng ổn định.
• Tín hiệu cầu đo dạng mV/V tương thích với bộ hiển thị cân, bộ truyền tín hiệu load cell và bộ điều khiển cân công nghiệp.
• Cáp sáu lõi có đường sense giúp thiết bị đo bù ảnh hưởng sụt áp trên đường dây khi bộ hiển thị hoặc transmitter hỗ trợ kết nối sáu dây.
• Có thể đặt tùy chọn hai cầu Wheatstone độc lập với hai cáp đầu ra cho hệ thống an toàn kép.

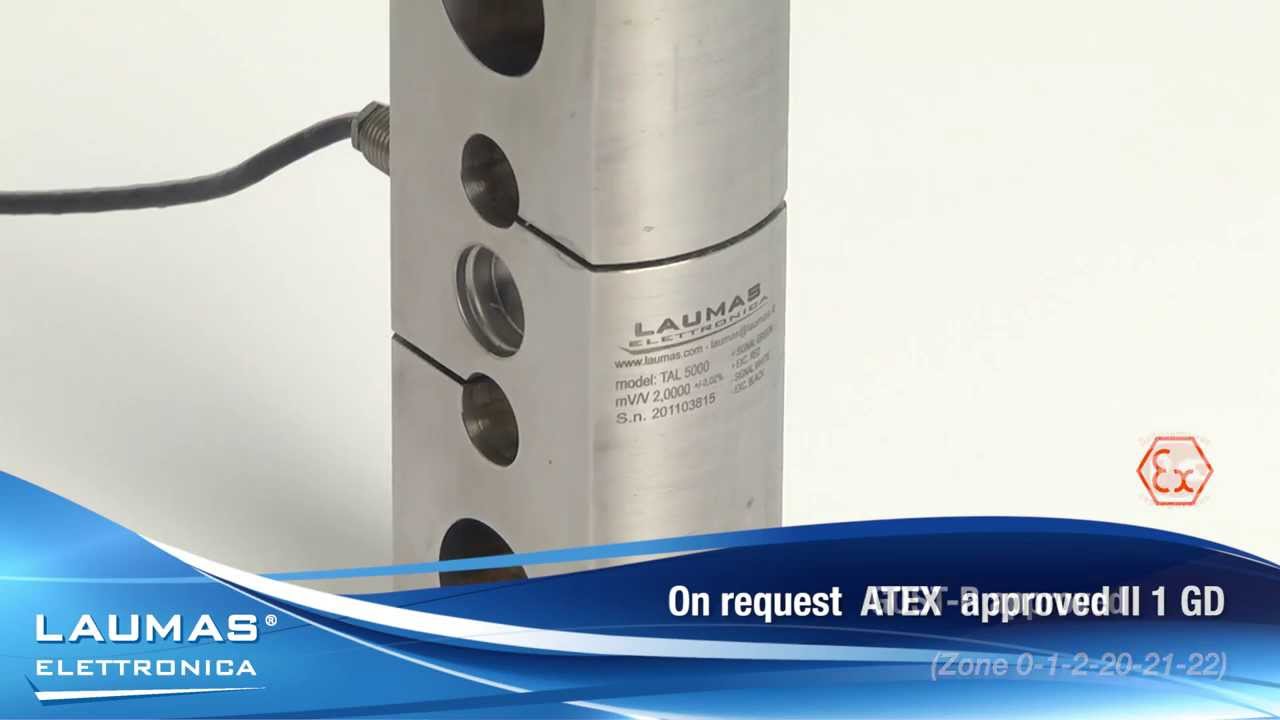

• Các phiên bản dành cho khu vực có nguy cơ cháy nổ và chứng nhận hiệu chuẩn chuyên dụng được cung cấp theo tùy chọn; cần chọn đúng mã hàng cho yêu cầu thực tế.

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng đo lực kéo

Load cell đo lực kéo TAL5000 được lắp nối tiếp giữa điểm cố định và tải cần giám sát. Khi tải tác động theo phương dọc trục, thân đàn hồi của cảm biến biến dạng rất nhỏ. Các điện trở strain gauge gắn trên thân cảm biến thay đổi giá trị tương ứng với mức biến dạng đó.

Nguyên lý cầu Wheatstone

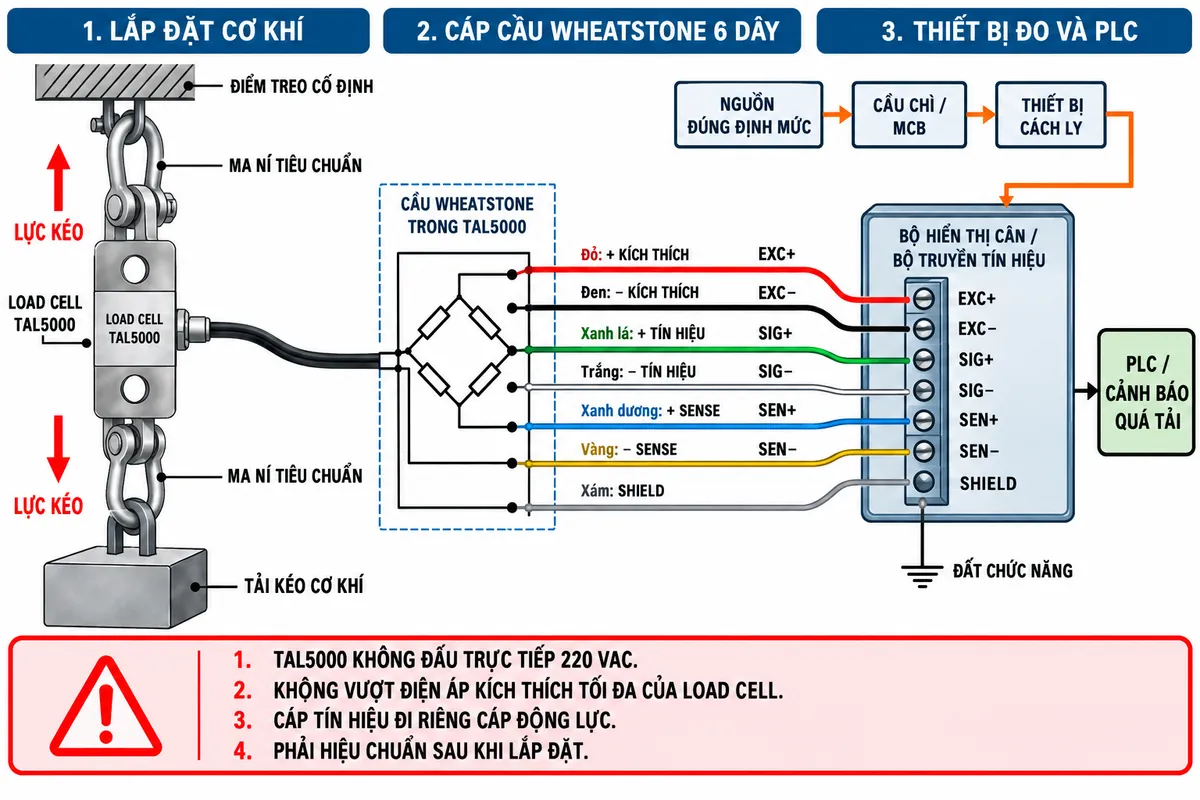

Các strain gauge được bố trí thành cầu đo Wheatstone. Bộ hiển thị cân hoặc bộ truyền tín hiệu cung cấp điện áp kích thích một chiều ổn định cho cầu đo; load cell trả về tín hiệu vi sai mức thấp tỷ lệ với lực kéo. Thiết bị điện tử tiếp nhận tín hiệu này, thực hiện hiệu chuẩn điểm không và tải chuẩn, sau đó quy đổi thành khối lượng hoặc lực để hiển thị, cảnh báo hay truyền về PLC.

TAL5000 là cảm biến thụ động và không được đấu trực tiếp vào nguồn điện lưới. Nguồn kích thích phải lấy từ ngõ load cell của bộ hiển thị hoặc transmitter tương thích. Cáp tín hiệu cần đi riêng với cáp động lực, hạn chế nối trung gian và phải giữ nguyên lớp chống nhiễu.

Ứng dụng tiêu biểu

• Cân treo, cân móc cẩu và hệ thống theo dõi tải nâng.
• Pa lăng, cầu trục, tời kéo và thiết bị nâng hạ công nghiệp.
• Giám sát lực căng của cáp, dây chằng và kết cấu chịu kéo.
• Máy thử kéo, bàn thử tải và kiểm tra phụ kiện nâng.
• Thử lực kéo neo, lực kéo tại bến cảng và hệ thống neo buộc.
• Cảnh báo quá tải và truyền dữ liệu lực về PLC hoặc hệ thống giám sát trung tâm.

Lưu ý khi lắp đặt và vận hành

• Lắp cảm biến đúng trục chịu lực, tránh lực ngang, mô-men xoắn, va đập và tải lệch tâm.
• Sử dụng ma ní, chốt và phụ kiện cơ khí có tải làm việc phù hợp với toàn bộ hệ thống.
• Không dùng load cell làm bộ phận giới hạn hành trình hoặc thiết bị an toàn duy nhất của máy nâng.
• Không hàn điện khi dòng hàn có thể chạy qua thân cảm biến; cần tạo đường hồi dòng hàn độc lập.
• Bố trí giải pháp chống rơi và bảo vệ quá tải cơ khí phù hợp với mức độ rủi ro của ứng dụng.
• Thực hiện hiệu chuẩn sau khi hoàn tất lắp đặt, đồng thời kiểm tra lại điểm không định kỳ.

4. Cam kết và nơi mua hàng

Để mua Laumas TAL5000 chính hãng, nhận tư vấn chọn bộ hiển thị, transmitter, phụ kiện kết nối và giải pháp lắp đặt phù hợp, khách hàng có thể liên hệ trực tiếp thietbicodien. Chúng tôi hỗ trợ đối chiếu mã hàng, tài liệu kỹ thuật và cấu hình hệ thống theo yêu cầu đo lực thực tế.

Khi đặt hàng, khách hàng nên cung cấp tải làm việc, tải cực đại, điều kiện môi trường, chiều dài cáp, loại tín hiệu cần đưa về PLC và yêu cầu chứng nhận. Việc xác định đầy đủ các thông tin này giúp lựa chọn đúng phiên bản, hạn chế quá tải và bảo đảm khả năng vận hành ổn định.

Câu hỏi thường gặp (FAQ)

Laumas TAL5000 dùng để đo lực nén hay lực kéo?

TAL5000 được thiết kế chuyên cho đo lực kéo. Cảm biến cần được lắp nối tiếp với tải bằng ma ní hoặc phụ kiện liên kết phù hợp và chịu lực dọc theo trục thân.

TAL5000 có thể đấu trực tiếp vào PLC không?

Không nên đấu trực tiếp vào ngõ vào analog thông thường của PLC vì tín hiệu gốc của cảm biến ở mức mV/V. Cần sử dụng bộ transmitter load cell hoặc bộ hiển thị cân để cấp nguồn kích thích, khuếch đại và chuyển đổi tín hiệu sang chuẩn mà PLC hỗ trợ.

TAL5000 có cần cấp nguồn 220 VAC không?

Không. Load cell nhận điện áp kích thích thấp từ bộ hiển thị hoặc bộ truyền tín hiệu. Chỉ thiết bị điện tử trung gian có thể cần nguồn lưới hoặc nguồn một chiều riêng tùy model.

Hai dây sense của TAL5000 có tác dụng gì?

Dây sense giúp bộ đo giám sát điện áp kích thích thực tế tại load cell và bù sụt áp trên cáp. Nếu thiết bị chỉ hỗ trợ đấu bốn dây, việc xử lý dây sense phải thực hiện theo đúng sơ đồ của bộ hiển thị hoặc transmitter.

Load cell TAL5000 có sử dụng ngoài trời được không?

Sản phẩm có kết cấu thép không gỉ và cấp bảo vệ cao, phù hợp nhiều môi trường công nghiệp. Tuy nhiên, hộp nối, đầu cáp, thiết bị hiển thị và vị trí lắp vẫn cần được bảo vệ phù hợp trước nước đọng, hóa chất, va đập và sét lan truyền.

Có thể sử dụng TAL5000 trong khu vực dễ cháy nổ không?

Chỉ sử dụng khi đã đặt đúng phiên bản có chứng nhận phù hợp với phân vùng nguy hiểm và thiết kế đầy đủ hàng rào an toàn hoặc thiết bị liên quan theo hồ sơ kỹ thuật. Không nên xem mã TAL5000 tiêu chuẩn là phiên bản chống cháy nổ.

Cần lưu ý gì để TAL5000 đo chính xác?

Cảm biến phải được lắp đúng trục, tránh tải ngang và lực xoắn; cáp tín hiệu cần tách khỏi cáp động lực; shield phải xử lý theo hướng dẫn của thiết bị đo. Sau khi lắp, hệ thống cần được hiệu chuẩn bằng tải chuẩn phù hợp trước khi đưa vào vận hành.
