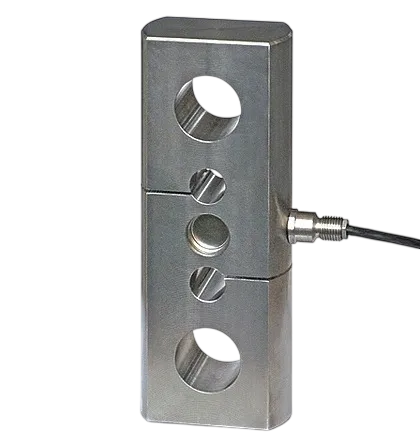

Cảm biến lực căng (Load cell) Laumas TAL20000

1. Giới thiệu cảm biến lực căng Laumas TAL20000

Cảm biến lực căng Laumas TAL20000 là load cell chuyên đo tải kéo trong các hệ thống cân và giám sát lực công nghiệp. Sản phẩm thuộc dòng TAL của Laumas – thương hiệu thiết bị cân điện tử có xuất xứ Italia, chuyên phát triển load cell, bộ hiển thị cân và bộ truyền tín hiệu.

Thân cảm biến bằng thép không gỉ, kết cấu có lỗ lắp ma ní tiêu chuẩn ở hai đầu và cấp bảo vệ cao giúp TAL20000 phù hợp với môi trường công nghiệp có độ ẩm, bụi hoặc điều kiện làm việc khắc nghiệt. Cảm biến được lắp thẳng hàng với tải để biến lực kéo cơ khí thành tín hiệu điện tỷ lệ, sau đó gửi về bộ hiển thị hoặc bộ truyền tín hiệu cân.

2. Ưu điểm và tính năng nổi bật của TAL20000

• Đo tải kéo đến 20.000 kg, đáp ứng các hệ thống cân treo và giám sát lực có tải trọng lớn.
• Thân bằng thép không gỉ 17-4 PH, có độ bền cơ học và khả năng chống ăn mòn tốt.
• Cấp bảo vệ IP68, thích hợp cho khu vực có bụi, nước và độ ẩm cao.
• Hai lỗ lắp được thiết kế để sử dụng với ma ní tiêu chuẩn, thuận tiện tích hợp vào cơ cấu chịu kéo.
• Sai số tổng hợp thấp, hỗ trợ đo lực ổn định trong hệ thống cân và giám sát tải công nghiệp.
• Mạch cầu điện trở cung cấp tín hiệu mV/V, tương thích với bộ hiển thị cân, bộ truyền tín hiệu và thiết bị xử lý load cell.
• Cấu hình sáu dây có đường sense giúp thiết bị đọc bù ảnh hưởng sụt áp trên cáp tín hiệu.
• Có thể đặt tùy chọn hai cầu Wheatstone và hai cáp đầu ra độc lập cho hệ thống giám sát an toàn hai kênh.

Thông số kỹ thuật chính

Đặc tính	Giá trị
Tải trọng danh định	20.000 kg
Kiểu đo	Đo lực kéo
Vật liệu thân cảm biến	Thép không gỉ 17-4 PH
Sai số tổng hợp	Tối đa ±0,03%
Cấp bảo vệ	IP68
Độ nhạy danh định	2 mV/V ±0,1%
Điện trở đầu vào	350 Ω ±5 Ω
Điện trở đầu ra	350 Ω ±5 Ω
Điện áp kích thích tối đa không gây hư hỏng	15 V
Quá tải an toàn	150% toàn thang
Quá tải phá hủy	300% toàn thang
Dải nhiệt độ bù	−20 đến +70 °C
Dải nhiệt độ làm việc	−30 đến +90 °C
Cáp tiêu chuẩn	6 lõi, dài 10 m, đường kính 5 mm
Khối lượng tịnh	6,6 kg

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng đo lực

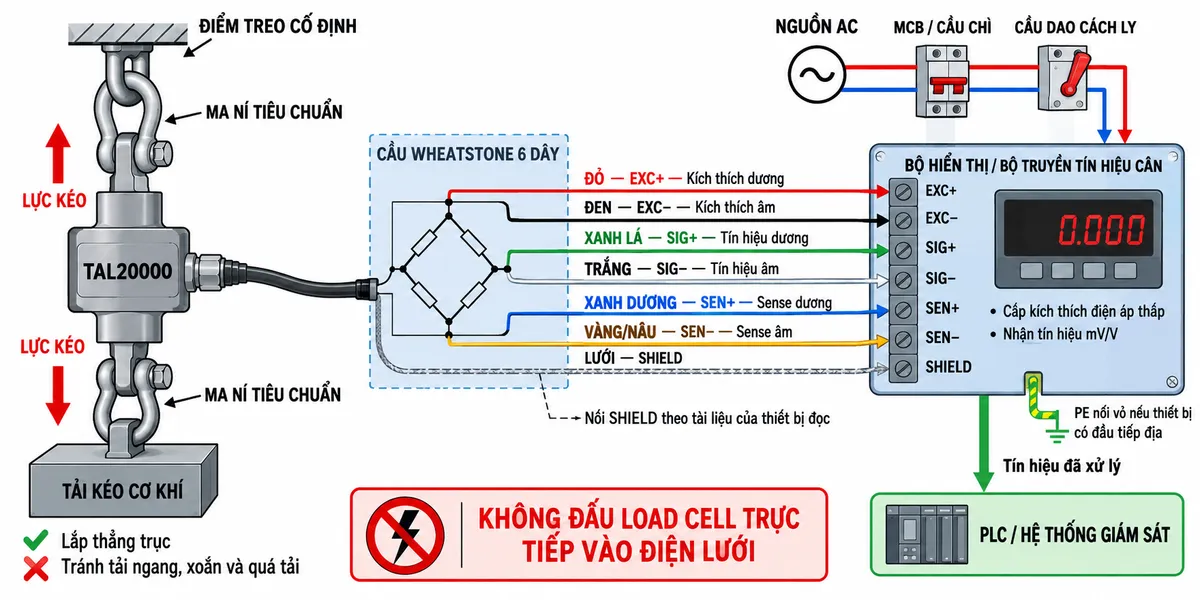

Load cell đo lực kéo TAL20000 được lắp nối tiếp trên đường truyền lực giữa điểm treo và tải. Hai đầu cảm biến liên kết với cơ cấu bằng ma ní phù hợp; lực phải tác động dọc theo trục đo, hạn chế tải ngang, lực xoắn, va đập và mô-men uốn.

Nguyên lý hoạt động

Khi chịu lực kéo, phần tử đàn hồi của cảm biến biến dạng trong giới hạn thiết kế. Các điện trở strain gauge gắn trên phần tử này thay đổi giá trị và làm cầu Wheatstone mất cân bằng. Bộ hiển thị hoặc bộ truyền tín hiệu cấp điện kích thích cho cầu đo, thu tín hiệu vi sai, khuếch đại và chuyển đổi thành giá trị lực hoặc khối lượng sau khi hiệu chuẩn.

Đường sense dương và sense âm cho phép thiết bị đọc theo dõi điện áp kích thích thực tế tại cảm biến, từ đó bù sụt áp trên cáp. Dây lưới chống nhiễu cần được nối theo hướng dẫn của bộ hiển thị hoặc bộ truyền tín hiệu, tránh tạo vòng lặp nối đất.

Ứng dụng tiêu biểu

• Cân treo và hệ thống giám sát tải nâng.
• Đo lực kéo của cáp, dây chằng và cơ cấu chịu lực.
• Giám sát tải trong cần trục, pa lăng và thiết bị nâng hạ.
• Thiết bị thử tải, kiểm tra kết cấu và thử nghiệm cơ khí.
• Hệ thống cân công nghiệp cần tích hợp tín hiệu vào PLC hoặc SCADA.
• Ứng dụng ngoài trời hoặc môi trường có độ ẩm cao khi đáp ứng đầy đủ điều kiện lắp đặt.

4. Cam kết và nơi mua hàng

Để đặt mua Laumas TAL20000 chính hãng, nhận tư vấn lựa chọn bộ hiển thị, bộ truyền tín hiệu và phương án lắp ma ní phù hợp, khách hàng có thể liên hệ trực tiếp thietbicodien. Sản phẩm được tư vấn đúng ứng dụng, cung cấp thông tin kỹ thuật rõ ràng và hỗ trợ lựa chọn giải pháp kết nối đồng bộ cho hệ thống cân công nghiệp.

Câu hỏi thường gặp (FAQ)

TAL20000 dùng để đo lực nén hay lực kéo?

TAL20000 là cảm biến chuyên dùng cho lực kéo. Cảm biến phải được lắp nối tiếp và thẳng trục với tải bằng phụ kiện cơ khí phù hợp.

Có thể đấu TAL20000 trực tiếp vào PLC không?

Không nên đấu tín hiệu mV/V trực tiếp vào ngõ vào analog thông thường của PLC. Cần sử dụng bộ hiển thị, bộ khuếch đại hoặc bộ truyền tín hiệu load cell để cấp kích thích, xử lý và chuyển đổi tín hiệu sang chuẩn mà PLC hỗ trợ.

Hai dây sense có tác dụng gì?

Dây sense giúp thiết bị đọc đo điện áp kích thích thực tế tại load cell và bù sụt áp trên cáp, nhờ đó duy trì độ ổn định của phép đo khi sử dụng đường cáp dài.

SHIELD có nối chung với dây tín hiệu âm không?

Không tự ý nối SHIELD với tín hiệu âm. Dây lưới cần được đấu vào đầu SHIELD hoặc điểm nối đất chức năng theo đúng tài liệu của bộ hiển thị hay bộ truyền tín hiệu đang sử dụng.

TAL20000 có thể làm việc ngoài trời không?

Cấp bảo vệ IP68 và thân thép không gỉ hỗ trợ sử dụng trong môi trường khắc nghiệt. Tuy nhiên, đầu nối cáp, hộp nối và thiết bị đọc cũng phải có biện pháp chống nước phù hợp; đồng thời cần tránh ngập cáp tại vị trí không được bảo vệ.

Cần lưu ý gì khi lắp ma ní cho cảm biến?

Ma ní và các chi tiết chịu lực phải có tải trọng làm việc phù hợp, lắp đúng tâm và cho phép lực truyền dọc trục cảm biến. Không dùng thân load cell làm điểm chịu xoắn hoặc chịu tải ngang.

Sau khi lắp đặt có cần hiệu chuẩn không?

Có. Toàn bộ hệ thống cần được hiệu chuẩn cùng bộ hiển thị hoặc bộ truyền tín hiệu bằng tải chuẩn hay quy trình được phê duyệt để bảo đảm giá trị hiển thị phù hợp với cấu hình cơ khí thực tế.
