COD25000 | Cảm biến (Load cells) tải trọng kỹ thuật số (cáp 10m) Laumas COD25000

1. Giới thiệu COD25000 | Cảm biến tải trọng kỹ thuật số Laumas COD25000 cáp 10m

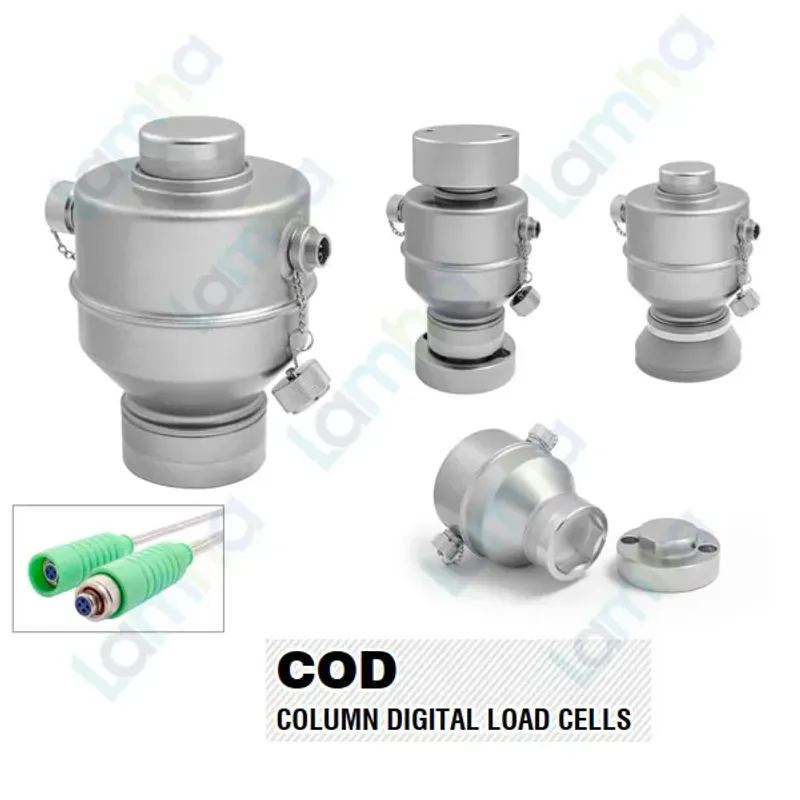

COD25000 | Cảm biến tải trọng kỹ thuật số Laumas COD25000 cáp 10m là load cell dạng cột chịu nén thuộc dòng COD của Laumas, được phát triển cho các hệ thống cân tải trọng lớn, đặc biệt là cân ô tô, cân cầu và hệ thống cân công nghiệp. Phiên bản tải danh định 25.000 kg sử dụng cáp kết nối 10 m được tài liệu của dòng COD xác định với mã cấu hình COD25000CC.

LAUMAS là thương hiệu thiết bị cân công nghiệp của Italia, hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ truyền trọng lượng, bộ chỉ thị cân và nhiều thành phần chuyên dụng cho hệ thống cân điện tử. Dòng COD là giải pháp load cell kỹ thuật số của hãng, tích hợp phần điện tử xử lý dữ liệu ngay trong cảm biến thay vì chỉ đưa tín hiệu analog mV/V ra ngoài như load cell truyền thống.

Điểm đáng chú ý của Laumas COD25000 là thiết kế dạng cột chịu nén, kết cấu cơ khí chắc chắn, ngõ ra kỹ thuật số hai đầu nối và khả năng kết nối trực tiếp với các bộ chỉ thị cân cầu WINOX BGE hoặc WTAB BGE. Hai đầu nối giúp nhiều cảm biến COD có thể liên kết nối tiếp trên cùng hệ thống, giảm nhu cầu sử dụng hộp cộng tín hiệu kiểu truyền thống và thuận tiện hơn khi kiểm tra hoặc thay thế từng điểm cân.

Thông số kỹ thuật tiêu biểu của phiên bản COD25000 cáp 10m

Thông số	Giá trị
Mã cấu hình phiên bản cáp 10 m	COD25000CC
Tải danh định E max	25.000 kg
Kiểu cảm biến	Load cell kỹ thuật số dạng cột chịu nén
Vật liệu thân	Thép AISI 4340 mạ nickel, vỏ AISI 304 stainless steel
Cấp chính xác	C5, OIML R 60, 5.000 khoảng kiểm định
Sai số tổng hợp	≤ ±0,014%
Cấp bảo vệ	IP69K
Điện áp nguồn khuyến nghị	9–12 VDC
Điện áp nguồn tối đa không gây hư hỏng	20 VDC
Giao tiếp nối tiếp	RS485 Half-Duplex
Khoảng cách truyền tối đa	1.200 m
Dải nhiệt độ hoạt động	-30 °C đến +70 °C
Cáp kết nối	10 m; đường kính 8,8 mm; 4 x 0,2 mm²
Đấu nối điện	Trắng: +RS485; Đỏ: -RS485; Xanh dương: +Excitation; Đen: -Excitation; Shield: màn chắn
Khả năng quá tải	Quá tải an toàn 150% toàn thang; quá tải phá hủy 300% toàn thang

2. Ưu điểm / tính năng nổi bật của Laumas COD25000

Truyền dữ liệu cân bằng tín hiệu kỹ thuật số

Khác với load cell analog phải truyền một tín hiệu điện áp rất nhỏ đến hộp cộng hoặc thiết bị đo, load cell kỹ thuật số COD25000 có phần điện tử tích hợp để xử lý và truyền dữ liệu cân. Cách tiếp cận này giúp hệ thống cân khai thác trực tiếp thông tin từ từng cảm biến và nâng cao khả năng chẩn đoán tại từng vị trí chịu tải.

Thiết kế hai đầu nối thuận tiện cho kết nối nối tiếp

Một ưu thế quan trọng của dòng COD là ngõ ra kỹ thuật số hai connector. Nhiều load cell có thể kết nối theo dạng daisy-chain rồi đưa đường truyền về bộ chỉ thị tương thích. Cấu trúc này giúp đơn giản hóa hệ thống cáp của cân cầu và có thể loại bỏ hộp nối cộng tín hiệu vốn thường xuất hiện trong hệ thống load cell analog.

Phù hợp môi trường cân cầu và điều kiện công nghiệp

Thân cảm biến sử dụng thép AISI 4340 mạ nickel kết hợp lớp vỏ thép không gỉ, đồng thời dòng COD được thiết kế với cấp bảo vệ cao cho môi trường công nghiệp. Đây là đặc điểm có ý nghĩa đối với cân cầu lắp ngoài trời, nơi cảm biến thường xuyên chịu bụi, nước và điều kiện vệ sinh khắc nghiệt.

Độ chính xác đáp ứng hệ thống cân thương mại

Dòng COD được LAUMAS công bố theo cấp chính xác C5 OIML R 60. Khi được thiết kế, lắp đặt, hiệu chuẩn và kiểm định đúng yêu cầu của toàn bộ hệ thống cân, cảm biến phù hợp với các ứng dụng cần độ ổn định và độ chính xác cao như trạm cân xe, cân xuất nhập nguyên liệu và cân giao nhận hàng hóa.

Hỗ trợ cân bằng số và chẩn đoán từng điểm cân

Khi COD được sử dụng cùng hệ thống chỉ thị tương thích, dữ liệu kỹ thuật số từ từng cảm biến có thể phục vụ cân bằng tải, chẩn đoán load cell và đánh giá phần trăm phân bố tải. Điều này giúp kỹ thuật viên phát hiện điểm cân bất thường nhanh hơn so với hệ thống chỉ có một tín hiệu tổng hợp.

Cơ cấu chống xoay hỗ trợ ổn định cơ khí

Dòng COD được thiết kế kèm giải pháp đế có cơ cấu chống xoay. Trong ứng dụng cân cầu, cơ cấu này hỗ trợ giữ cảm biến đúng vị trí làm việc và hạn chế chuyển động xoay không mong muốn khi kết cấu cân chịu tải hoặc khi xe di chuyển lên xuống bàn cân.

Thuận tiện khi nâng cấp hệ thống cân cầu

LAUMAS phát triển COD theo hướng có khả năng thay thế nhiều loại load cell dạng cột analog phổ biến mà không cần thay đổi đáng kể kết cấu cơ khí của cân cầu trong các trường hợp tương thích. Đây là lợi thế đáng cân nhắc khi hiện đại hóa hệ thống cân từ truyền tín hiệu analog sang hệ thống cân kỹ thuật số RS485.

3. Chức năng, nguyên lý hoạt động và ứng dụng COD25000

Sơ đồ đấu dây và kết nối hệ thống

Về kết nối điện, COD25000 sử dụng đồng thời đường cấp nguồn DC và đường truyền dữ liệu RS485. Với phiên bản cáp 10 m, các lõi cáp đảm nhiệm nguồn kích thích, RS485 và màn chắn. Cảm biến không phải là tải điện công suất; tải chính mà COD25000 đo là lực nén cơ học từ kết cấu cân. Vì vậy nguồn điện phải được lấy từ hệ thống cân hoặc bộ chỉ thị tương thích và không được cấp điện AC trực tiếp vào load cell.

Trong cấu hình cân cầu nhiều điểm, hai connector của COD cho phép cảm biến thứ nhất nối sang cảm biến tiếp theo, hình thành mạng daisy-chain trước khi đường truyền được đưa về WINOX BGE hoặc WTAB BGE. Cáp tiếp địa và giải pháp chống sét, chống xung điện cần được bố trí đúng theo thiết kế hệ thống; phần nguồn của bộ chỉ thị cũng cần thiết bị bảo vệ điện phù hợp với tủ điện, nhưng không tự suy diễn trị số CB, cầu chì hoặc thiết bị bảo vệ khi tài liệu của thiết bị nguồn chưa được xác đị
