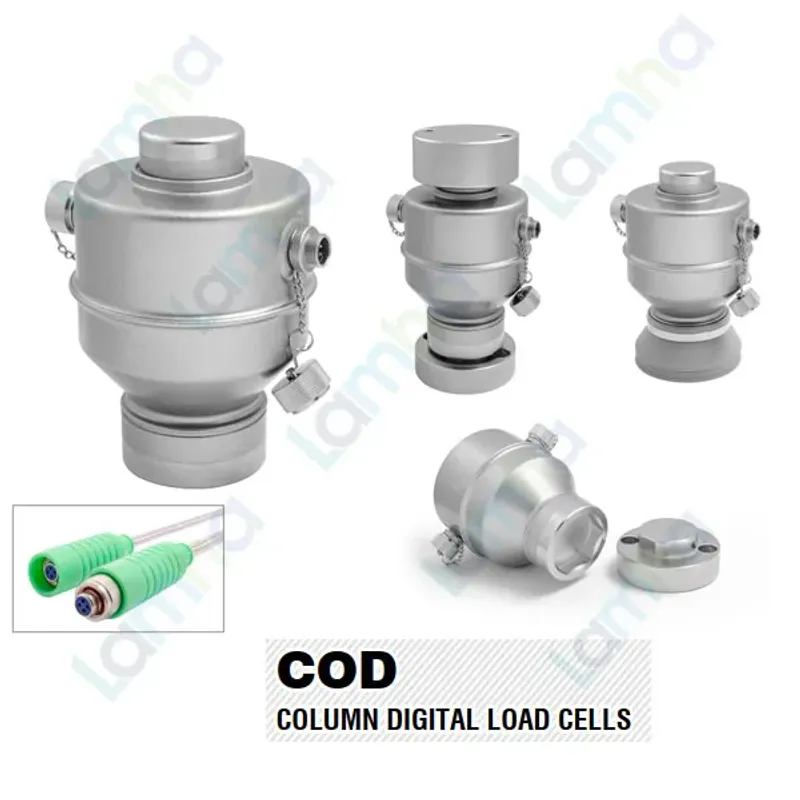

COD50000 | Cảm biến (Load cells) tải trọng kỹ thuật số (cáp 5m) Laumas COD50000

COD50000 | Cảm biến tải trọng kỹ thuật số Laumas COD50000 50.000 kg

COD50000 | Cảm biến tải trọng kỹ thuật số Laumas COD50000 là load cell dạng cột nén công suất lớn thuộc dòng COD của Laumas, được thiết kế đặc biệt cho cân ô tô, cân cầu và các hệ thống cân tải trọng lớn. Phiên bản COD50000 có tải danh định 50.000 kg, tích hợp điện tử xử lý tín hiệu và truyền dữ liệu số qua RS485, giúp giảm ảnh hưởng của nhiễu trên đường truyền so với kiến trúc truyền tín hiệu analog mV/V truyền thống.

1. Giới thiệu và nguồn gốc thương hiệu Laumas

Laumas là thương hiệu thiết bị cân công nghiệp của Italia, hoạt động trong lĩnh vực cân điện tử từ năm 1984. Hãng phát triển load cell, bộ truyền tín hiệu cân, bộ chỉ thị trọng lượng và các thành phần phục vụ hệ thống cân công nghiệp, trong đó cân cầu và cân xe tải là một trong những nhóm ứng dụng quan trọng.

COD50000 thuộc dòng load cell kỹ thuật số dạng cột COD. Cảm biến sử dụng thân bằng thép AISI 4340 mạ nickel kết hợp vỏ thép không gỉ AISI 304, được thiết kế để chịu tải nén lớn và làm việc trong môi trường công nghiệp ngoài trời. Cấu trúc đầu ra kỹ thuật số hai connector đặc biệt phù hợp với hệ thống cân sử dụng nhiều load cell và cho phép nối tiếp các cảm biến trên cùng hệ thống.

Với tải danh định 50.000 kg, cấp chính xác OIML R60 C5 và cấp bảo vệ IP69K, load cell kỹ thuật số 50 tấn COD50000 hướng tới các hệ thống yêu cầu độ ổn định cao, khả năng chống nước tốt và đường truyền dữ liệu cân tin cậy.

2. Ưu điểm và tính năng nổi bật

Một điểm khác biệt quan trọng của load cell Laumas COD50000 là mạch điện tử được tích hợp cùng cảm biến. Tín hiệu sinh ra từ phần tử đo được xử lý và chuyển thành dữ liệu số ngay tại load cell trước khi truyền về thiết bị chỉ thị. Thiết kế này phù hợp với các hệ thống cân cầu có khoảng cách dây lớn hoặc nhiều điểm cân.

Đặc tính	Thông tin
Kiểu cảm biến	Load cell kỹ thuật số dạng cột, làm việc theo phương nén
Tải danh định	50.000 kg
Cấp chính xác	C5 theo OIML R60, 5.000 khoảng kiểm định
Sai số kết hợp	≤ ±0,014%
Vật liệu thân	Thép AISI 4340 mạ nickel
Vật liệu vỏ	Thép không gỉ AISI 304
Cấp bảo vệ	IP69K
Giao tiếp số	RS485 Half-Duplex
Điện áp cấp khuyến nghị	9–12 VDC
Quá tải an toàn	150% toàn thang
Quá tải giới hạn	300% toàn thang
Nhiệt độ làm việc	-30 °C đến +70 °C
Khoảng cách truyền tối đa	1200 m
Kết nối	Đầu ra kỹ thuật số hai connector, hỗ trợ kết nối nối tiếp nhiều load cell
Cáp kết nối	Phiên bản cáp 5 m theo cấu hình sản phẩm
Thiết bị tương thích	WINOX BGE và WTAB BGE

Cấp bảo vệ IP69K giúp COD50000 thích hợp với các vị trí cân phải tiếp xúc với nước, bụi và hoạt động vệ sinh bằng tia nước áp lực cao theo điều kiện quy định của cấp bảo vệ. Đây là ưu điểm đáng chú ý đối với cân cầu lắp đặt ngoài trời.

Thiết kế hai connector kỹ thuật số cho phép triển khai cấu trúc in/out giữa các cảm biến. Khi sử dụng nhiều COD trên một cân cầu, các load cell có thể được nối tiếp thay vì phải đưa riêng từng tín hiệu analog về một hộp cộng tín hiệu truyền thống.

Dòng COD còn được thiết kế với cơ cấu đế chống xoay và giải pháp bảo vệ liên quan đến tiếp địa, sét và xung điện. Những đặc điểm này đặc biệt hữu ích trong các hệ thống cân xe tải có kết cấu thép lớn và thường xuyên làm việc ngoài trời.

3. Chức năng, nguyên lý hoạt động và ứng dụng

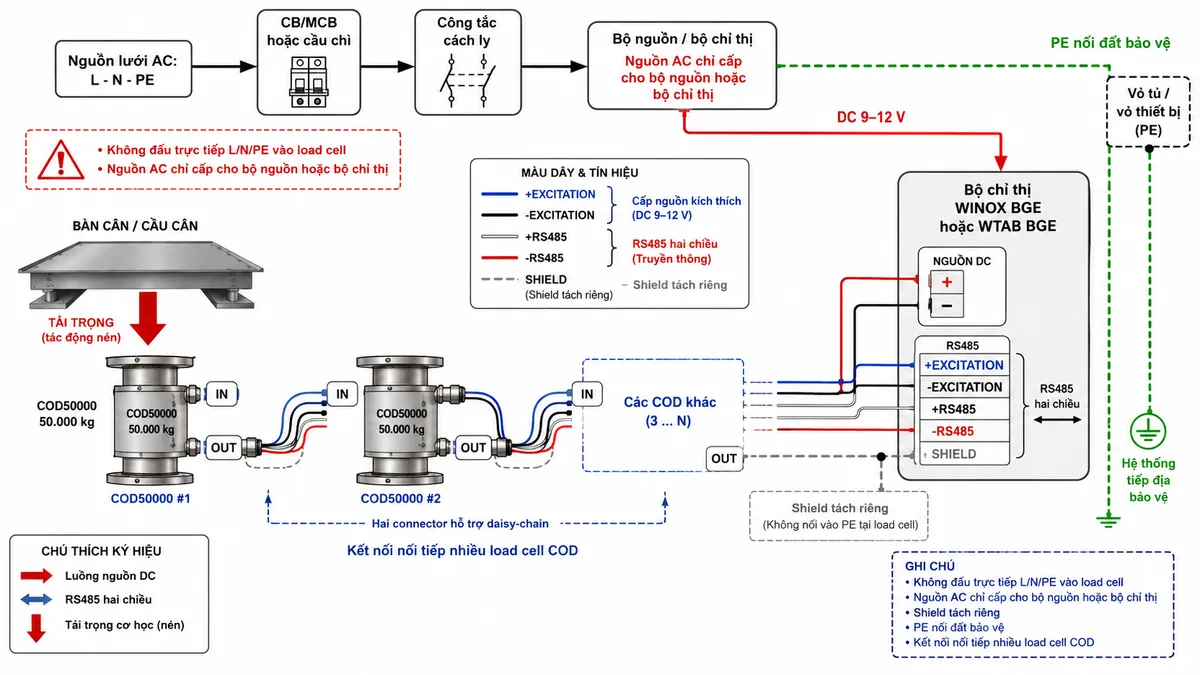

Kết nối COD50000 trong hệ thống cân

COD50000 không phải cảm biến analog thông thường đưa trực tiếp tín hiệu mV/V về hộp cộng. Cảm biến cần được kết nối đúng với hệ thống điện tử hỗ trợ dòng COD, điển hình là bộ chỉ thị cân cầu WINOX BGE hoặc WTAB BGE. Đường kết nối bao gồm nguồn kích thích DC, cặp truyền thông RS485 và shield; hai connector trên cảm biến cho phép tiếp tục đường bus tới COD kế tiếp.

Nguồn điện lưới AC không được đấu trực tiếp vào load cell. Trong tủ điều khiển, nguồn cấp cho bộ chỉ thị hoặc bộ nguồn DC của hệ thống cần được bảo vệ và cách ly phù hợp; phần cảm biến chỉ nhận điện áp DC thấp theo yêu cầu kỹ thuật. Tiếp địa bảo vệ PE của tủ và thiết bị điện phải được thực hiện độc lập theo thiết kế hệ thống, đồng thời shield và dây tiếp địa của hệ thống cân phải tuân theo hướng dẫn lắp đặt để hạn chế nhiễu và xung điện.

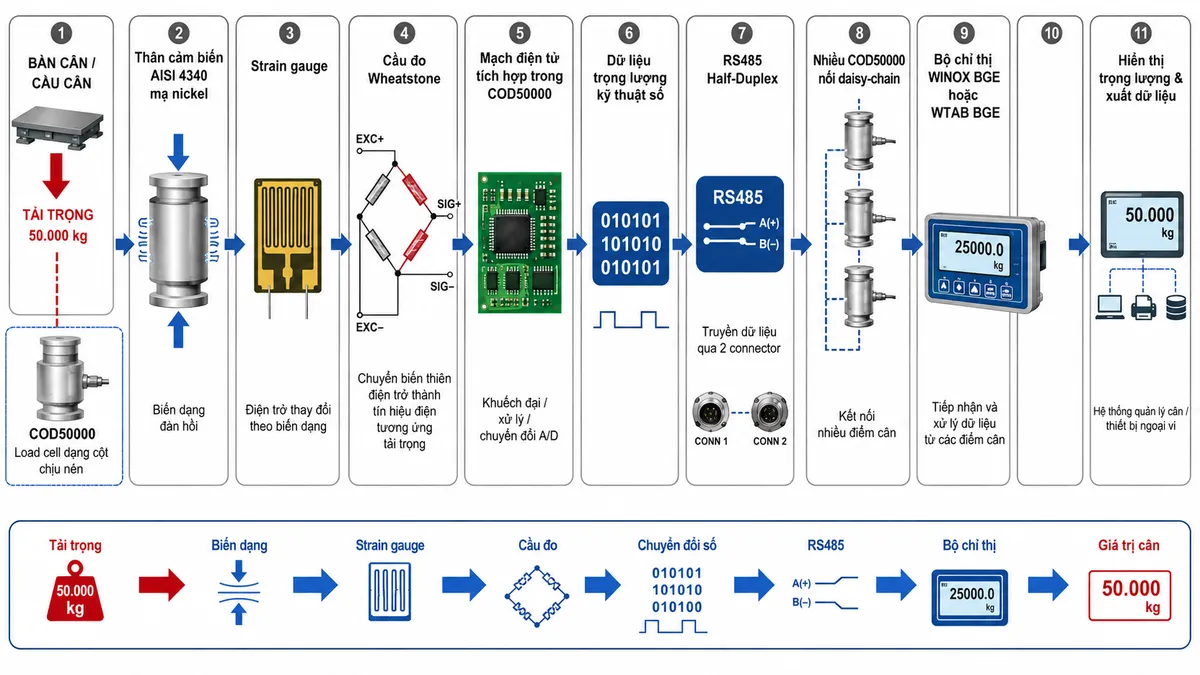

Nguyên lý chuyển tải trọng thành dữ liệu số

Khi xe hoặc vật cần cân đặt lên bàn cân, lực cơ học được truyền xuống load cell dạng cột chịu nén. Thân cảm biến AISI 4340 chịu một biến dạng đàn hồi rất nhỏ tỷ lệ với tải trọng. Hệ strain gauge bên trong cảm nhận biến dạng này thông qua sự thay đổi điện trở.

Các strain gauge được bố trí trong mạch cầu đo để biến đổi thay đổi điện trở thành tín hiệu điện tương ứng với lực tác dụng. Điểm khác biệt của cảm biến tải trọng kỹ thuật số COD50000 là tín hiệu đo tiếp tục được mạch điện tử tích hợp xử lý và chuyển đổi sang dữ liệu số ngay trong cảm biến.

Dữ liệu trọng lượng sau đó được truyền qua mạng RS485 về thiết bị cân tương thích. Với cấu trúc hai connector, nhiều COD có thể được kết nối nối tiếp trên hệ thống cân. WINOX BGE hoặc WTAB BGE tiếp nhận dữ liệu từ các điểm cân để thực hiện xử lý, hiệu chuẩn và hiển thị giá trị trọng lượng cho người vận hành.

Ứng dụng tiêu biểu

Ứng dụng nổi bật của COD50000 là cân ô tô và cân cầu điện tử. Tải trọng 50.000 kg trên mỗi cảm biến cho phép bố trí nhiều load cell dưới kết cấu bàn cân để tiếp nhận tải từ xe tải và phương tiện có tải trọng lớn.

• Cân cầu và cân xe tải công nghiệp.
• Hệ thống cân phương tiện tại nhà máy, kho hàng và trung tâm logistics.
• Trạm cân nguyên liệu đầu vào và thành phẩm.
• Hệ thống cân tải trọng lớn cần truyền dữ liệu số trên khoảng cách xa.
• Các cân nhiều điểm sử dụng nhiều load cell COD kết nối nối tiếp.

Khi thiết kế hệ thống, số lượng cảm biến, vị trí lắp, kết cấu bàn cân và phân bố tải cần được tính toán theo tải thực tế của toàn bộ cân; tải danh định của một load cell không đồng nghĩa với tải trọng danh định của toàn hệ thống.

4. Cam kết và nơi mua hàng

Khách hàng có nhu cầu mua Laumas COD50000 chính hãng cho cân cầu, cân xe tải hoặc dự án cân công nghiệp có thể liên hệ thietbicodien để được tư vấn lựa chọn đúng cấu hình, kiểm tra khả năng tương thích với bộ chỉ thị và các thành phần còn lại của hệ thống cân.

thietbicodien hỗ trợ khách hàng xác định đúng model, tải trọng, chiều dài cáp và thiết bị xử lý tín hiệu phù hợp trước khi đặt hàng, giúp hạn chế nhầm cấu hình khi thay thế load cell cũ hoặc triển khai hệ thống cân mới.

Câu hỏi thường gặp (FAQ)

COD50000 có tải trọng bao nhiêu?

Laumas COD50000 có tải danh định 50.000 kg cho mỗi load cell. Khi sử dụng trên cân cầu nhiều cảm biến, khả năng chịu tải của toàn hệ thống phải được tính dựa trên số lượng cảm biến, kết cấu cơ khí, phân bố tải và hệ số an toàn của thiết kế.

COD50000 là load cell analog hay kỹ thuật số?

COD50000 là load cell kỹ thuật số. Tín hiệu từ phần tử strain gauge được xử lý bởi điện tử tích hợp trong cảm biến và truyền về thiết bị cân qua giao tiếp RS485, thay vì đưa trực tiếp tín hiệu mV/V trên một đường dây dài như load cell analog thông thường.

COD50000 có thể sử dụng cho cân ô tô không?

Có. Dòng COD được Laumas phát triển phù hợp cho cân cầu và cân xe tải. Cấu trúc dạng cột, tải trọng lớn, cấp chính xác C5 và truyền thông số là những đặc điểm phù hợp với hệ thống cân phương tiện nhiều điểm đo.

COD50000 tương thích với bộ chỉ thị nào?

Tài liệu của Laumas xác định COD tương thích với WINOX BGE và WTAB BGE. Khi thay thế hoặc thiết kế mới, cần kiểm tra đúng phiên bản bộ chỉ thị và cấu hình hệ thống trước khi đấu nối.

Nhiều COD50000 có thể kết nối với nhau không?

Có. Thiết kế đầu ra kỹ thuật số hai connector cho phép các load cell COD được kết nối nối tiếp dạng daisy-chain, thuận tiện khi triển khai nhiều điểm đo trên cùng một cân cầu.

COD50000 có phù hợp với môi trường ngoài trời không?

COD50000 có cấp bảo vệ IP69K, thân thép AISI 4340 mạ nickel và vỏ AISI 304. Đây là cấu hình hướng tới môi trường công nghiệp khắc nghiệt và các vị trí cân ngoài trời, tuy nhiên connector, cáp, hộp điện và toàn bộ hệ thống vẫn phải được lắp đặt, làm kín và tiếp địa đúng hướng dẫn.

Có được cấp trực tiếp 220 VAC vào COD50000 không?

Không. COD50000 sử dụng nguồn DC thấp cho mạch điện tử và đường truyền RS485. Không đấu L, N hoặc nguồn 220 VAC trực tiếp vào load cell. Nguồn AC chỉ được cấp cho thiết bị nguồn hoặc bộ chỉ thị thích hợp qua thiết bị bảo vệ của tủ điện.

Khi thay COD50000 cần lưu ý điều gì?

Cần kiểm tra đúng tải trọng 50.000 kg, phiên bản cáp và connector, thiết bị chỉ thị tương thích, cấu hình truyền thông, cơ cấu lắp cơ khí và trạng thái hiệu chuẩn của hệ thống. Sau khi thay cảm biến, hệ thống cân nên được kiểm tra và hiệu chuẩn lại theo quy trình kỹ thuật phù hợp.
