Khởi động từ (Contactor) Eaton Moeller 118911 - DILMP32-01(230V50HZ,240V60HZ) 4P, 32A, 7.5kW

Khởi động từ Eaton Moeller 118911 DILMP32-01(230V50HZ,240V60HZ) 4P, 32A

Khởi động từ Eaton Moeller 118911 mã DILMP32-01(230V50HZ,240V60HZ) là contactor 4 cực thuộc dòng Eaton Moeller DILMP, dùng để đóng cắt và điều khiển tải điện trong tủ điện công nghiệp, hệ thống phân phối điện, tải gia nhiệt, chiếu sáng công suất lớn và một số ứng dụng điều khiển động cơ phù hợp. Sản phẩm sử dụng cuộn hút AC 230V 50Hz hoặc 240V 60Hz, có 4 tiếp điểm chính thường mở và 1 tiếp điểm phụ thường đóng, phù hợp cho các mạch cần đóng cắt đồng thời nhiều cực.

Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là thương hiệu thiết bị điện công nghiệp thuộc Eaton, tập trung vào các giải pháp đóng cắt, điều khiển, bảo vệ và quản lý năng lượng cho hệ thống điện hiện đại. Dòng contactor Moeller được sử dụng rộng rãi trong tủ điện điều khiển, tủ phân phối, dây chuyền sản xuất, hệ thống HVAC, máy móc công nghiệp và các ứng dụng tự động hóa.

Model DILMP32-01 có xuất xứ Romania, thuộc nhóm contactor 4P 32A, phù hợp khi cần một thiết bị đóng cắt cơ điện ổn định, dễ đấu nối bằng vít và có khả năng tích hợp vào hệ thống điều khiển công nghiệp tiêu chuẩn.

Thông tin	Giá trị tham khảo
Tên sản phẩm	Khởi động từ Eaton Moeller 118911
Model	DILMP32-01(230V50HZ,240V60HZ)
Dòng sản phẩm	Eaton Moeller DILMP 4-pole contactor
Số cực	4P
Dòng định mức tham khảo	32A
Cuộn hút điều khiển	230V AC 50Hz hoặc 240V AC 60Hz
Tiếp điểm phụ	1NC
Kiểu đấu nối	Cầu đấu vít
Cấp bảo vệ thiết bị	IP00
Xuất xứ	Romania

Ưu điểm / tính năng nổi bật

Đóng cắt 4 cực linh hoạt

Contactor Eaton Moeller 4P cho phép đóng cắt đồng thời bốn đường mạch, phù hợp với hệ thống 3 pha 4 dây, tải điện trở, tải gia nhiệt, chiếu sáng công suất lớn hoặc các mạch cần cô lập nhiều cực cùng lúc.

Cuộn hút AC phổ biến, dễ tích hợp

Cuộn hút của DILMP32-01(230V50HZ,240V60HZ) dùng nguồn điều khiển 230V AC 50Hz hoặc 240V AC 60Hz, thuận tiện khi lắp trong tủ điện điều khiển tiêu chuẩn, nơi nguồn điều khiển AC được sử dụng phổ biến.

Có tiếp điểm phụ 1NC hỗ trợ liên động và phản hồi

Tiếp điểm phụ thường đóng 1NC giúp người thiết kế tủ điện dễ triển khai chức năng phản hồi trạng thái, khóa liên động hoặc đưa tín hiệu về PLC, rơ le trung gian, mạch báo lỗi và mạch điều khiển an toàn.

Kết cấu đấu vít chắc chắn

Kiểu đấu nối vít giúp cố định dây dẫn ổn định, phù hợp môi trường tủ điện công nghiệp cần độ chắc chắn khi vận hành dài hạn. Thiết bị cũng có thiết kế chống chạm trực tiếp từ phía trước theo tiêu chuẩn của dòng sản phẩm khi lắp đặt đúng hướng dẫn.

Chức năng & nguyên lý hoạt động / ứng dụng

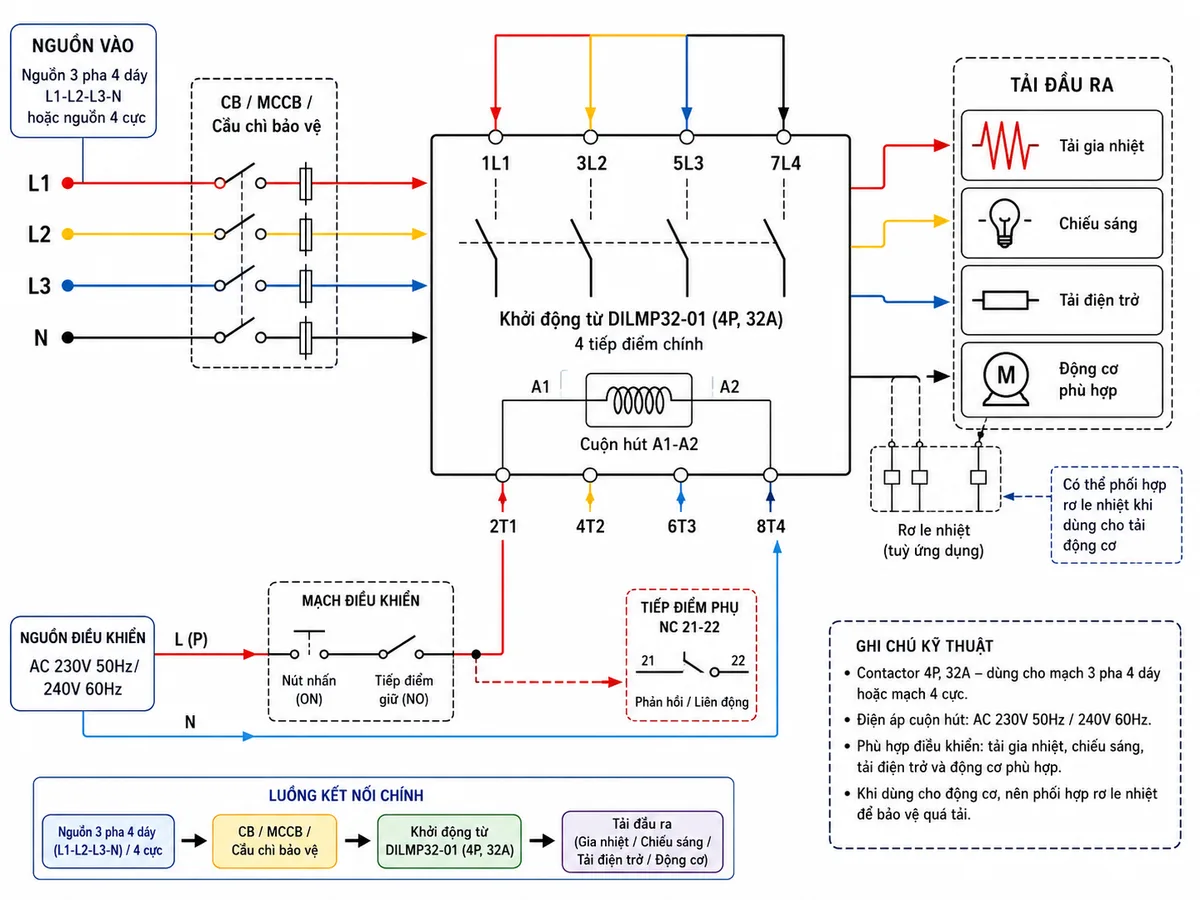

Sơ đồ đấu dây / kết nối

Trong ứng dụng thực tế, nguồn lực đi qua thiết bị bảo vệ như CB, MCCB, cầu chì hoặc rơ le nhiệt trước khi vào các cực chính của contactor. Bốn cực chính của khởi động từ 4P 32A được dùng để đóng cắt các dây nguồn đến tải. Cuộn hút A1-A2 nhận nguồn điều khiển AC 230V 50Hz hoặc 240V 60Hz thông qua mạch nút nhấn, rơ le điều khiển hoặc tín hiệu từ bộ điều khiển trung tâm.

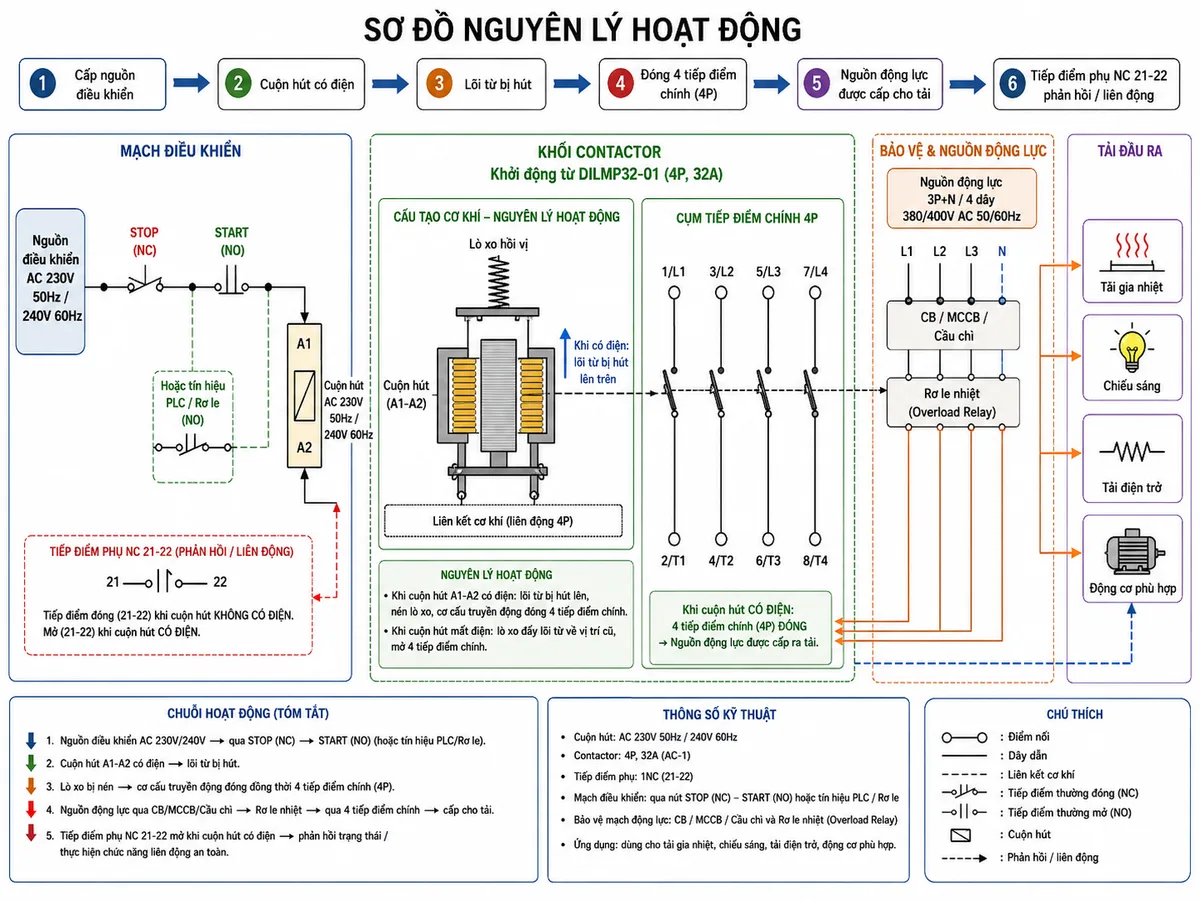

Nguyên lý hoạt động

Khi mạch điều khiển cấp điện cho cuộn hút A1-A2, cuộn hút tạo từ trường kéo lõi từ bên trong contactor. Cơ cấu cơ khí chuyển động làm các tiếp điểm chính đóng lại, cho phép dòng điện đi từ nguồn qua contactor đến tải. Khi ngắt nguồn cuộn hút, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu, các tiếp điểm chính mở ra và tải được ngắt khỏi nguồn.

Với tiếp điểm phụ NC 21-22, thiết bị có thể cung cấp trạng thái phản hồi cho mạch điều khiển hoặc dùng trong mạch liên động để tránh vận hành sai trình tự. Đây là điểm quan trọng khi dùng contactor Eaton 4 cực trong tủ điện tự động hóa, tủ điều khiển bơm, tủ gia nhiệt, hệ thống HVAC hoặc dây chuyền sản xuất.

Ứng dụng phù hợp

Eaton Moeller DILMP32-01 phù hợp cho các tủ điện cần đóng cắt tải 4 cực như hệ thống gia nhiệt công nghiệp, lò điện, chiếu sáng công suất lớn, tải điện trở, mạch phân phối phụ, hệ thống HVAC và các cụm máy cần điều khiển đóng cắt bằng contactor. Khi dùng cho động cơ, người thiết kế cần phối hợp thêm thiết bị bảo vệ quá tải, bảo vệ ngắn mạch và chọn thông số theo điện áp, dòng tải, chế độ vận hành thực tế.

Hạng mục ứng dụng	Mô tả sử dụng
Tủ điện điều khiển	Đóng cắt tải bằng tín hiệu nút nhấn, rơ le hoặc PLC
Tải gia nhiệt	Điều khiển điện trở, lò nhiệt, bộ sấy công nghiệp
Hệ thống chiếu sáng	Đóng cắt nhiều nhánh đèn hoặc tải chiếu sáng công suất lớn
Hệ thống 3 pha 4 dây	Đóng cắt đồng thời L1, L2, L3 và N khi thiết kế yêu cầu
Máy móc công nghiệp	Tích hợp trong mạch điều khiển tự động có bảo vệ và liên động

Cam kết & nơi mua hàng

Khi chọn mua khởi động từ Eaton Moeller 118911, khách hàng nên kiểm tra đúng model DILMP32-01(230V50HZ,240V60HZ), điện áp cuộn hút, số cực, tiếp điểm phụ và yêu cầu bảo vệ đi kèm để đảm bảo thiết bị phù hợp với tủ điện thực tế.

Để mua hàng chính hãng, được tư vấn đúng model và hỗ trợ chọn thiết bị đóng cắt phù hợp, hãy đặt mua tại thietbicodien. Chúng tôi cam kết cung cấp sản phẩm đúng mã, đúng thông tin kỹ thuật, hỗ trợ báo giá nhanh và tư vấn giải pháp cho tủ điện công nghiệp.

Câu hỏi thường gặp (FAQ)

1. Eaton Moeller 118911 DILMP32-01 dùng để làm gì?

Eaton Moeller 118911 DILMP32-01 dùng để đóng cắt và điều khiển tải điện trong tủ điện công nghiệp, đặc biệt là các mạch cần contactor 4 cực cho tải gia nhiệt, chiếu sáng, phân phối phụ hoặc máy móc công nghiệp.

2. Model DILMP32-01(230V50HZ,240V60HZ) sử dụng cuộn hút bao nhiêu volt?

Model DILMP32-01(230V50HZ,240V60HZ) sử dụng cuộn hút AC 230V 50Hz hoặc 240V 60Hz. Khi đặt hàng và lắp đặt, cần kiểm tra đúng nguồn điều khiển của tủ điện để tránh chọn sai điện áp cuộn hút.

3. Sản phẩm này có mấy cực chính?

Sản phẩm là contactor 4P, có bốn tiếp điểm chính thường mở để đóng cắt đồng thời bốn đường mạch theo thiết kế hệ thống.

4. Tiếp điểm phụ 1NC dùng để làm gì?

Tiếp điểm phụ 1NC thường được dùng cho mạch phản hồi trạng thái, liên động, báo tín hiệu về PLC hoặc phối hợp với các phần tử điều khiển khác trong tủ điện.

5. Có thể dùng DILMP32-01 cho động cơ không?

Có thể sử dụng trong các ứng dụng điều khiển động cơ phù hợp khi thông số tải nằm trong phạm vi cho phép. Tuy nhiên, cần phối hợp thêm rơ le nhiệt, CB/MCCB hoặc cầu chì bảo vệ và chọn theo điện áp, dòng làm việc, công suất và chế độ khởi động thực tế.

6. Khi mua contactor Eaton 118911 cần kiểm tra những gì?

Khi mua contactor Eaton 118911, cần kiểm tra đúng mã hàng, điện áp cuộn hút 230V 50Hz hoặc 240V 60Hz, cấu hình 4P, dòng định mức 32A, tiếp điểm phụ 1NC, kiểu đấu vít và nhu cầu phối hợp với thiết bị bảo vệ trong tủ điện.
