Khởi động từ (Contactor) Eaton Moeller 118912 - DILMP32-01(110V50HZ, 120V60HZ) 4P, 32A, 7.5kW

1) Giới thiệu Khởi động từ Eaton Moeller 118912 - DILMP32-01(110V50HZ, 120V60HZ)

Khởi động từ Eaton Moeller 118912 - DILMP32-01(110V50HZ, 120V60HZ) là contactor 4 cực thuộc dòng Eaton Moeller DILMP, dùng để đóng cắt mạch điện công suất trong tủ điện công nghiệp, hệ thống điều khiển động cơ và các tải điện 4 cực. Sản phẩm có dòng định mức 32A, cuộn hút điều khiển 110V AC 50Hz hoặc 120V AC 60Hz, phù hợp cho các ứng dụng cần đóng cắt ổn định, gọn trong tủ và dễ đấu nối.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng trong lĩnh vực điều khiển, bảo vệ và quản lý năng lượng. Với xuất xứ Romania, model DILMP32-01(110V50HZ, 120V60HZ) được thiết kế cho các hệ thống điện yêu cầu độ tin cậy cao, thao tác đóng cắt rõ ràng và khả năng tích hợp thuận tiện với mạch điều khiển tiêu chuẩn.

Hạng mục	Thông tin sản phẩm
Tên sản phẩm	Khởi động từ Eaton Moeller 118912 - DILMP32-01(110V50HZ, 120V60HZ)
Mã hàng	118912
Model	DILMP32-01(110V50HZ, 120V60HZ)
Thương hiệu	Eaton Moeller
Xuất xứ	Romania
Số cực chính	4P
Dòng định mức AC-1	32A
Công suất động cơ AC-3 tham khảo	7.5kW tại 380/400V, 50Hz
Cuộn hút điều khiển	110V AC 50Hz, 120V AC 60Hz
Tiếp điểm phụ tích hợp	1NC
Kiểu đấu nối	Đầu vít
Ứng dụng tải	Động cơ AC, tải điện trở, gia nhiệt, chiếu sáng, phụ tải 4 cực

2) Ưu điểm / tính năng nổi bật

Thiết kế 4 cực cho hệ thống cần đóng cắt đồng thời nhiều đường nguồn

Contactor 4P 32A giúp đóng cắt đồng thời bốn cực trong cùng một thao tác, phù hợp với các mạch 3 pha 4 dây, mạch cần ngắt cả dây trung tính hoặc các phụ tải điện công nghiệp yêu cầu tách nguồn đồng bộ.

Cuộn hút AC 110V/120V phù hợp mạch điều khiển tiêu chuẩn

Model DILMP32-01 110V 50Hz 120V 60Hz sử dụng cuộn hút AC, dễ tích hợp với mạch điều khiển qua nút nhấn, relay trung gian, timer, cảm biến hoặc bộ điều khiển tự động trong tủ điện.

Tích hợp tiếp điểm phụ 1NC

Tiếp điểm phụ thường đóng 1NC hỗ trợ phản hồi trạng thái, liên động an toàn hoặc đưa tín hiệu về mạch điều khiển. Đây là điểm hữu ích khi cần giám sát tình trạng đóng cắt của contactor trong hệ thống máy móc.

Phù hợp cho động cơ và tải công nghiệp

Với khả năng làm việc theo nhóm ứng dụng AC-1 và AC-3, khởi động từ Eaton Moeller 118912 có thể dùng cho tải điện trở, tải gia nhiệt, đèn công nghiệp và các hệ thống điều khiển động cơ AC trong nhà xưởng.

Kết cấu nhỏ gọn, đấu nối bằng vít

Thiết kế đầu nối vít giúp việc lắp đặt, siết dây và bảo trì trong tủ điện thuận tiện. Kích thước gọn hỗ trợ tối ưu không gian lắp đặt, đặc biệt trong các tủ điều khiển có mật độ thiết bị cao.

3) Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng chính

Khởi động từ Eaton Moeller DILMP32-01 có nhiệm vụ đóng cắt mạch động lực bằng tín hiệu điều khiển điện. Khi cuộn hút A1-A2 được cấp điện đúng điện áp, cơ cấu điện từ bên trong contactor hút lõi từ, làm các tiếp điểm chính chuyển trạng thái để cấp nguồn cho tải. Khi mất tín hiệu điều khiển, lò xo hồi vị đưa tiếp điểm về trạng thái ban đầu, ngắt nguồn cấp ra tải.

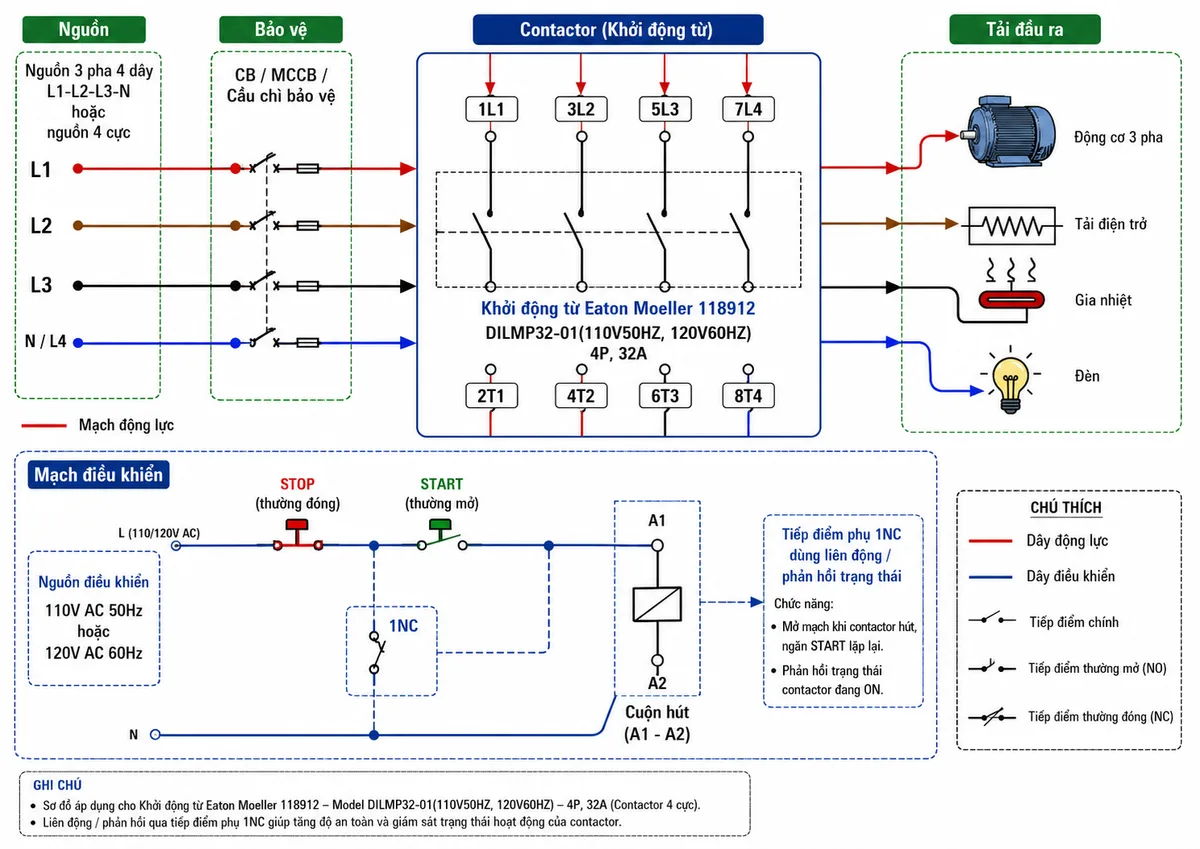

Sơ đồ đấu dây / kết nối tham khảo

Trong tủ điện, nguồn động lực thường đi qua CB, MCCB hoặc cầu chì bảo vệ trước khi vào các cực chính phía trên của contactor. Ngõ ra phía dưới cấp tới động cơ, tải điện trở, hệ thống gia nhiệt hoặc thiết bị chiếu sáng. Mạch điều khiển cấp điện cho cuộn hút thông qua nút STOP, nút START và các phần tử điều khiển liên quan.

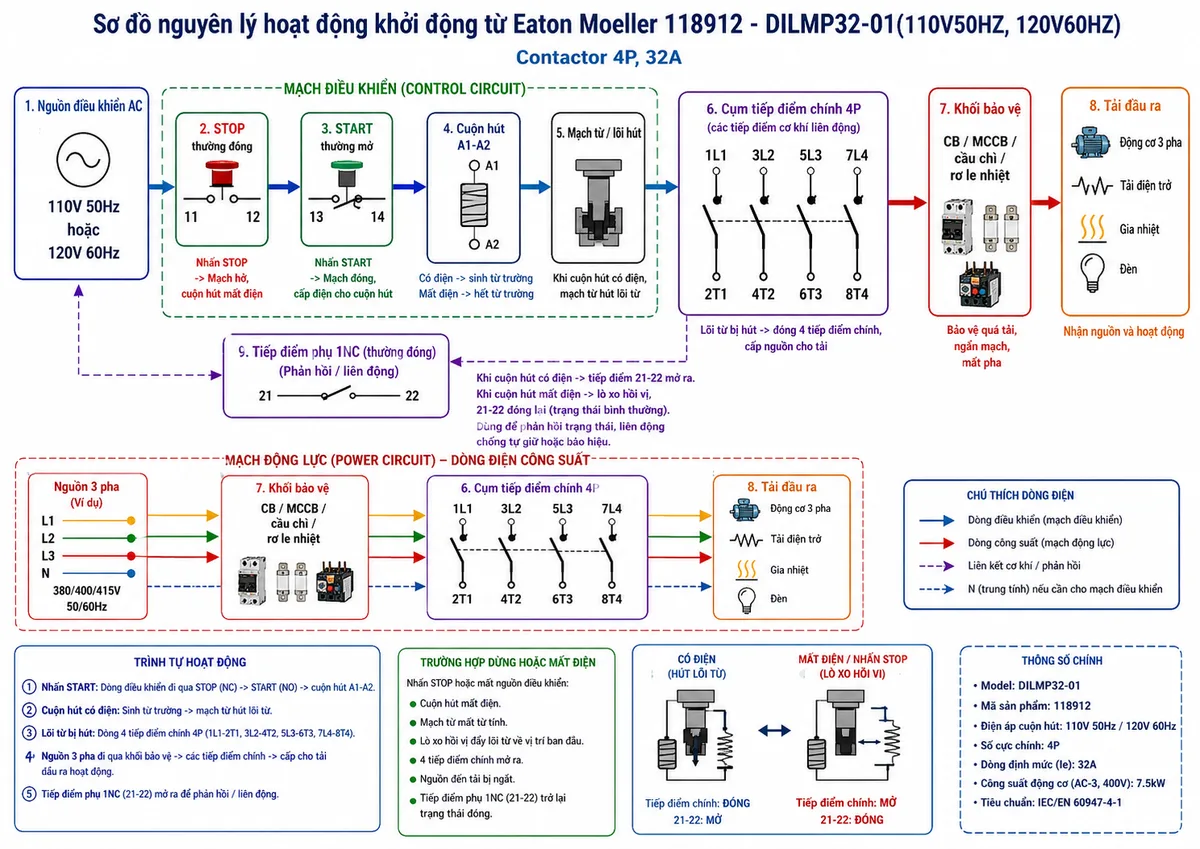

Nguyên lý hoạt động

Khi người vận hành nhấn START hoặc khi bộ điều khiển cấp tín hiệu, cuộn hút của contactor Eaton Moeller 4P được kích hoạt. Từ trường sinh ra kéo lõi từ, làm hệ thống tiếp điểm chính đóng lại để cấp điện cho tải. Khi nhấn STOP, khi mạch bảo vệ tác động hoặc khi mất nguồn điều khiển, cuộn hút nhả, tiếp điểm chính mở ra và tải được ngắt khỏi nguồn.

Ứng dụng thực tế

Khởi động từ 4P Eaton Moeller 32A được sử dụng phổ biến trong tủ điện điều khiển động cơ, tủ bơm, tủ quạt, hệ thống gia nhiệt, dây chuyền sản xuất, hệ thống chiếu sáng công suất lớn và các mạch đóng cắt phụ tải cần điều khiển từ xa. Với cuộn hút 110V/120V AC, sản phẩm phù hợp cho các hệ thống máy móc nhập khẩu hoặc tủ điều khiển sử dụng điện áp điều khiển theo tiêu chuẩn Bắc Mỹ và công nghiệp quốc tế.

4) Cam kết & nơi mua hàng

Khi chọn mua Eaton Moeller 118912 DILMP32-01, khách hàng nên ưu tiên sản phẩm đúng mã, đúng điện áp cuộn hút và đúng số cực để đảm bảo tương thích với thiết kế tủ điện. thietbicodien cung cấp giải pháp mua hàng rõ ràng cho khách cần tìm khởi động từ Eaton Moeller chính hãng, hỗ trợ tư vấn chọn model theo điện áp điều khiển, dòng tải và ứng dụng thực tế.

Đặt mua Khởi động từ Eaton Moeller 118912 - DILMP32-01(110V50HZ, 120V60HZ) chính hãng tại thietbicodien để được hỗ trợ báo giá, tư vấn kỹ thuật và lựa chọn thiết bị phù hợp cho tủ điện công nghiệp.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 118912 dùng để làm gì?

Khởi động từ Eaton Moeller 118912 dùng để đóng cắt mạch điện công suất bằng tín hiệu điều khiển, thường lắp trong tủ điện điều khiển động cơ, tải gia nhiệt, tải điện trở hoặc hệ thống chiếu sáng công nghiệp.

Model DILMP32-01(110V50HZ, 120V60HZ) có mấy cực?

Model này là contactor 4P, cho phép đóng cắt đồng thời bốn cực trong mạch động lực, phù hợp với hệ thống 3 pha 4 dây hoặc các phụ tải cần ngắt nhiều đường nguồn cùng lúc.

Cuộn hút của Eaton Moeller 118912 sử dụng điện áp bao nhiêu?

Cuộn hút của model này sử dụng điện áp điều khiển 110V AC ở tần số 50Hz hoặc 120V AC ở tần số 60Hz. Khi lắp đặt cần kiểm tra đúng điện áp điều khiển để tránh chọn nhầm model.

DILMP32-01 khác gì so với DILMP32-10?

Ký hiệu DILMP32-01 thể hiện sản phẩm có tiếp điểm phụ 1NC, trong khi dòng DILMP32-10 thường được hiểu là cấu hình có tiếp điểm phụ 1NO. Vì vậy cần chọn đúng loại tiếp điểm phụ theo yêu cầu liên động hoặc phản hồi trạng thái của mạch điều khiển.

Sản phẩm này có dùng cho động cơ 7.5kW không?

Model Eaton Moeller 118912 có công suất động cơ tham khảo 7.5kW ở nhóm ứng dụng AC-3 tại 380/400V, 50Hz. Khi chọn thiết bị thực tế, cần kiểm tra thêm dòng làm việc của động cơ, điều kiện khởi động, tần suất đóng cắt và thiết bị bảo vệ đi kèm.

Có cần dùng rơ le nhiệt cùng contactor này không?

Nếu dùng để điều khiển động cơ, nên phối hợp contactor với rơ le nhiệt hoặc thiết bị bảo vệ động cơ phù hợp để bảo vệ quá tải, mất pha và các sự cố vận hành. Contactor chủ yếu thực hiện chức năng đóng cắt, không thay thế hoàn toàn thiết bị bảo vệ.

Mua Eaton Moeller DILMP32-01 118912 ở đâu?

Khách hàng có thể mua Eaton Moeller DILMP32-01 118912 chính hãng tại thietbicodien để được tư vấn đúng điện áp cuộn hút, đúng cấu hình tiếp điểm và phù hợp với yêu cầu lắp đặt trong tủ điện công nghiệp.
