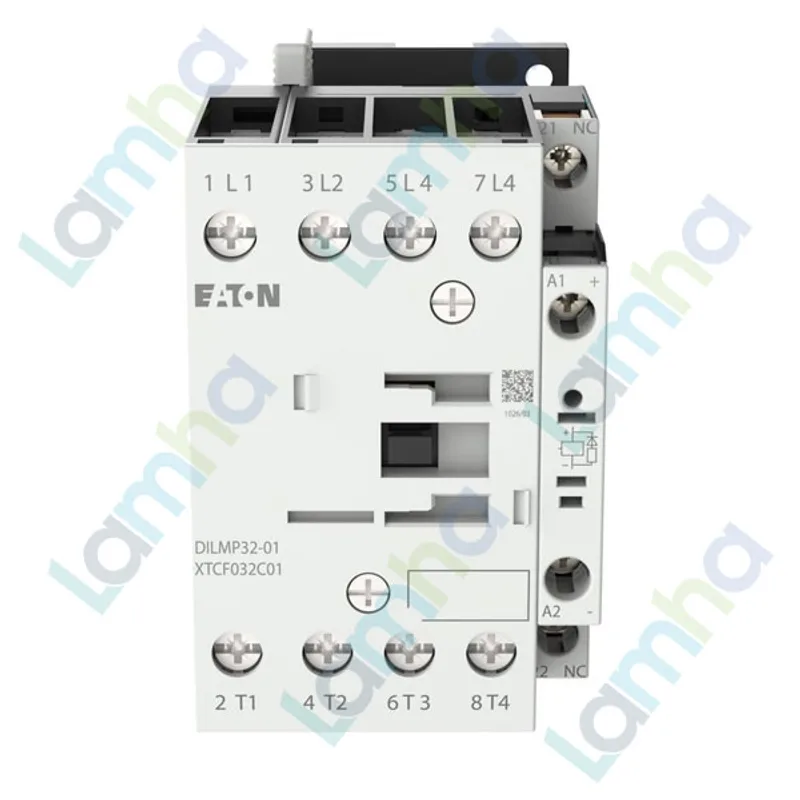

Khởi động từ (Contactor) Eaton Moeller 118913 - DILMP32-01(RDC24) 4P, 32A, 7.5kW

Giới thiệu Khởi động từ (Contactor) Eaton Moeller 118913 - DILMP32-01(RDC24)

Khởi động từ (Contactor) Eaton Moeller 118913 - DILMP32-01(RDC24) là thiết bị đóng cắt điều khiển thuộc dòng Eaton Moeller DILMP, được thiết kế cho các mạch tải 4 cực trong tủ điện công nghiệp, hệ thống điều khiển động cơ, tải điện trở, gia nhiệt hoặc chiếu sáng. Sản phẩm có xuất xứ Romania, phù hợp cho các ứng dụng cần contactor 4P điều khiển DC với khả năng đóng cắt ổn định và dễ tích hợp vào mạch điều khiển tự động.

Model DILMP32-01(RDC24) sử dụng cuộn hút DC, có cấu hình 4 cực chính và tiếp điểm phụ thường đóng, giúp kỹ thuật viên dễ triển khai các mạch phản hồi trạng thái, liên động an toàn hoặc điều khiển qua PLC/rơ le trung gian.

Hạng mục	Thông tin tham khảo
Tên sản phẩm	Khởi động từ Eaton Moeller 118913 - DILMP32-01(RDC24)
Mã catalogue	118913
Model	DILMP32-01(RDC24)
Thương hiệu	Eaton Moeller
Xuất xứ	Romania
Dòng sản phẩm	DILMP 4-pole contactor
Số cực	4 pole
Tiếp điểm phụ tích hợp	1 NC
Điện áp điều khiển cuộn hút	24 V DC
Kiểu hoạt động	DC operation
Dòng định mức AC-1	32 A ở 40 °C, lắp hở
Dòng định mức AC-3	18 A tại 380/400 V
Công suất động cơ tham khảo AC-3	7.5 kW tại 380/400 V
Điện áp làm việc định mức	690 V AC
Điện áp cách điện định mức	690 V AC
Điện áp chịu xung định mức	8000 V AC
Kỹ thuật đấu nối	Đầu vít
Tiêu chuẩn tham chiếu	IEC/EN 60947, IEC/EN 60947-4-1, VDE 0660, UL, CSA, CE
Kích thước	97 mm x 85 mm x 58 mm
Khối lượng	0.596 kg

Ưu điểm / tính năng nổi bật

• Contactor Eaton Moeller DILMP có thiết kế chuyên cho mạch đóng cắt 4 cực, phù hợp với các hệ thống cần đóng/ngắt đồng thời nhiều đường dẫn nguồn.
• Cuộn hút DC giúp thiết bị dễ tích hợp với nguồn điều khiển một chiều, PLC, rơ le trung gian hoặc mạch tự động hóa trong tủ điện.
• Tiếp điểm phụ NC hỗ trợ phản hồi trạng thái, liên động điện, khóa chéo mạch điều khiển hoặc báo tín hiệu về hệ thống giám sát.
• Mạch dập xung tích hợp trong phần điện tử điều khiển giúp giảm ảnh hưởng của xung điện khi cuộn hút đóng/ngắt.
• Khởi động từ 4P phù hợp cho tải động cơ, tải điện trở, gia nhiệt, chiếu sáng và các mạch cần kiểm soát nguồn tin cậy trong môi trường công nghiệp.
• Kết cấu đầu vít giúp việc lắp đặt, siết dây, kiểm tra và bảo trì trong tủ điện trở nên thuận tiện.

Chức năng & nguyên lý hoạt động / ứng dụng

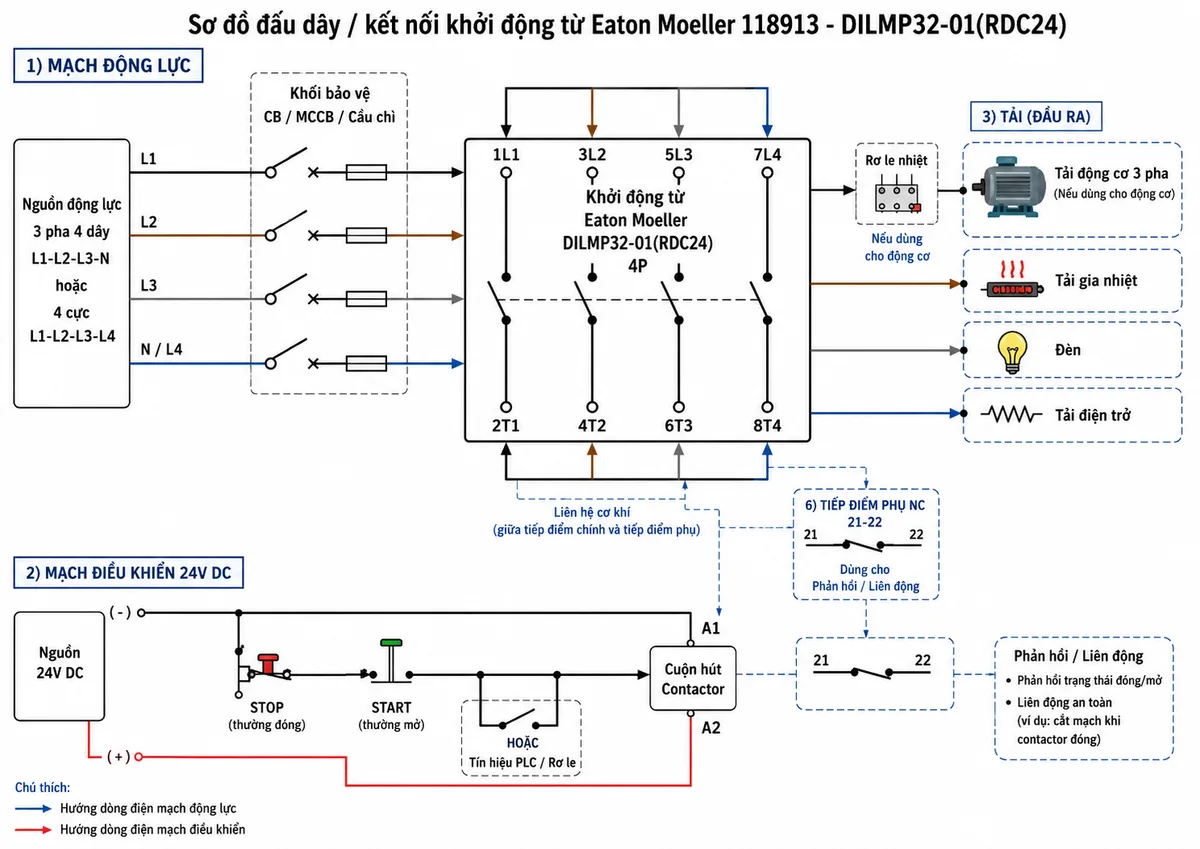

Sơ đồ đấu dây / kết nối

Trong tủ điện, DILMP32-01(RDC24) thường được đấu theo hai phần: mạch động lực và mạch điều khiển. Mạch động lực đưa nguồn qua CB, MCCB hoặc cầu chì bảo vệ trước khi đi vào các cực chính của contactor, sau đó cấp ra tải. Mạch điều khiển dùng nguồn DC đi qua nút nhấn STOP, START hoặc tín hiệu từ PLC/rơ le để cấp vào cuộn hút A1-A2.

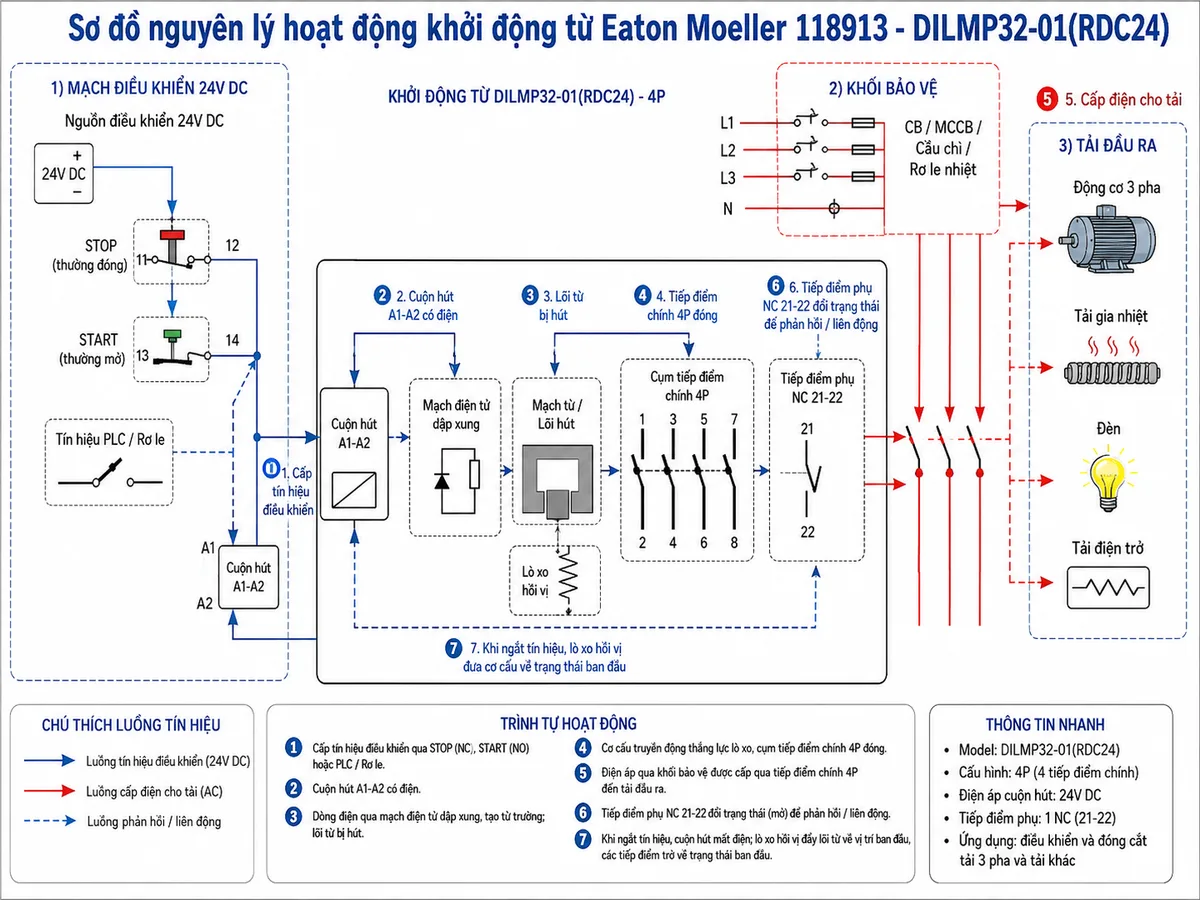

Nguyên lý hoạt động

Khi mạch điều khiển cấp điện cho cuộn hút A1-A2, từ trường sinh ra trong mạch từ sẽ hút lõi động, làm cơ cấu cơ khí chuyển trạng thái và đóng các tiếp điểm chính để cấp điện cho tải. Khi mất tín hiệu điều khiển, lò xo hồi vị đưa cơ cấu trở về trạng thái ban đầu, các tiếp điểm chính mở ra và tải được ngắt khỏi nguồn.

Tiếp điểm phụ thường đóng thay đổi trạng thái theo cơ cấu của contactor, nhờ đó có thể dùng để phản hồi trạng thái, liên động với thiết bị khác hoặc đưa tín hiệu giám sát về PLC. Với các tải động cơ, nên phối hợp thêm rơ le nhiệt hoặc thiết bị bảo vệ quá tải phù hợp để bảo vệ hệ thống.

Ứng dụng tiêu biểu

• Đóng cắt nguồn cho động cơ trong hệ thống bơm, quạt, máy nén, băng tải hoặc máy sản xuất.
• Điều khiển tải gia nhiệt, điện trở, lò sấy, đèn công suất lớn hoặc tải AC-1 trong tủ điện công nghiệp.
• Dùng trong mạch điều khiển tự động có PLC, rơ le trung gian, công tắc hành trình hoặc cảm biến điều khiển.
• Ứng dụng trong các tủ phân phối cần đóng/ngắt đồng thời nhiều cực nguồn, bao gồm cả dây trung tính khi thiết kế yêu cầu.

Cam kết & nơi mua hàng

Để chọn đúng khởi động từ Eaton Moeller 118913 cho tủ điện, người dùng cần đối chiếu model, điện áp cuộn hút, số cực, loại tiếp điểm phụ và yêu cầu bảo vệ tải thực tế. Khi mua tại thietbicodien, khách hàng được tư vấn đúng mã DILMP32-01(RDC24), hỗ trợ kiểm tra cấu hình ứng dụng và lựa chọn thiết bị bảo vệ đi kèm phù hợp.

thietbicodien cam kết cung cấp sản phẩm đúng thông tin, hỗ trợ báo giá nhanh, tư vấn kỹ thuật rõ ràng và đồng hành cùng khách hàng trong quá trình chọn mua thiết bị điện công nghiệp chính hãng.

Câu hỏi thường gặp (FAQ)

DILMP32-01(RDC24) dùng cho mục đích gì?

DILMP32-01(RDC24) dùng để đóng/ngắt nguồn cho tải 4 cực trong tủ điện công nghiệp, đặc biệt phù hợp với mạch động cơ, tải điện trở, gia nhiệt, chiếu sáng hoặc các ứng dụng cần điều khiển bằng nguồn DC.

Model DILMP32-01(RDC24) khác DILMP32-10(RDC24) ở điểm nào?

Điểm khác biệt quan trọng nằm ở cấu hình tiếp điểm phụ: phiên bản DILMP32-01(RDC24) có tiếp điểm phụ thường đóng, phù hợp cho phản hồi trạng thái hoặc liên động; khi thiết kế mạch tự giữ bằng tiếp điểm thường mở, cần kiểm tra lại sơ đồ hoặc chọn thêm phụ kiện phù hợp.

Khởi động từ này có thể điều khiển bằng PLC không?

Có thể dùng trong mạch điều khiển PLC nếu ngõ ra PLC hoặc rơ le trung gian được thiết kế đúng điện áp, đúng dòng điều khiển và có bảo vệ phù hợp cho cuộn hút. Trong thực tế, PLC thường điều khiển contactor thông qua rơ le trung gian để tăng độ an toàn và độ bền cho ngõ ra.

Có cần lắp thêm rơ le nhiệt khi dùng cho động cơ không?

Khi dùng contactor Eaton Moeller cho động cơ, nên phối hợp thêm rơ le nhiệt, CB bảo vệ động cơ hoặc thiết bị bảo vệ quá tải phù hợp. Contactor chủ yếu đảm nhiệm chức năng đóng cắt, còn bảo vệ quá tải cần được thực hiện bằng thiết bị chuyên dụng.

Tiếp điểm phụ NC dùng để làm gì?

Tiếp điểm phụ NC thường được dùng để phản hồi trạng thái, tạo mạch liên động, báo tín hiệu điều khiển hoặc làm điều kiện khóa logic trong tủ điện. Khi contactor tác động, trạng thái tiếp điểm phụ sẽ thay đổi theo cơ cấu cơ khí của thiết bị.

Nên chọn DILMP32-01(RDC24) khi nào?

Nên chọn model này khi hệ thống cần khởi động từ 4P Eaton Moeller, dùng nguồn điều khiển DC và cần sẵn tiếp điểm phụ thường đóng để phản hồi hoặc liên động. Trước khi đặt hàng, cần kiểm tra lại điện áp cuộn hút, tải thực tế, kiểu mạch điều khiển và phương án bảo vệ đi kèm.
