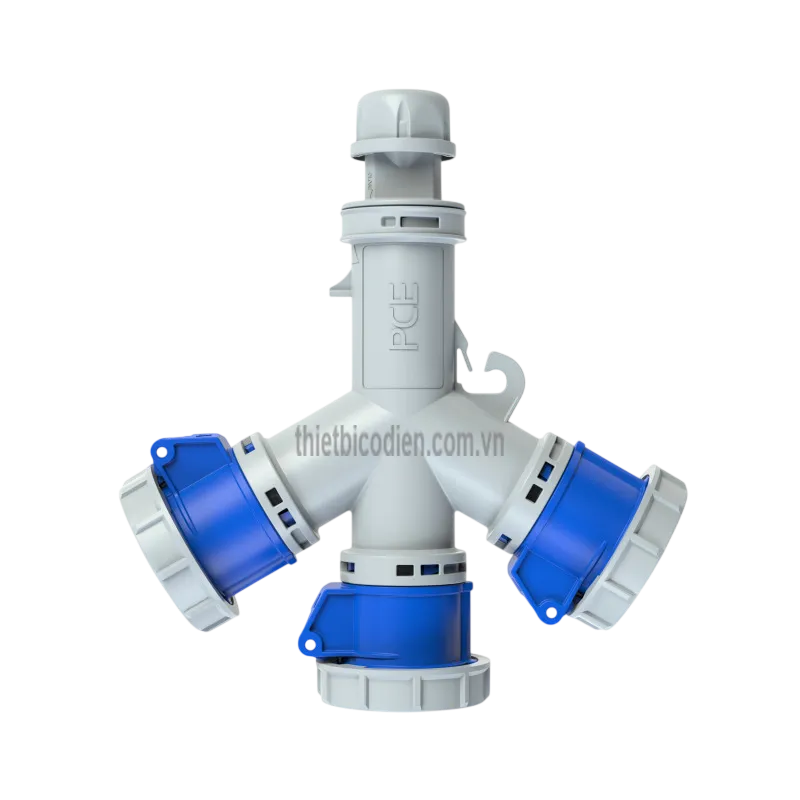

Ổ cắm chia 3 ngã PCE F9432007 (16A - 3P - 230V - 6H - IP67)

Ổ cắm chia 3 ngã PCE F9432007 – Giới thiệu và nguồn gốc thương hiệu

Ổ cắm chia 3 ngã PCE F9432007 là bộ chia nguồn điện công nghiệp dạng di động, được thiết kế với một đầu cáp nguồn vào và ba ổ cắm CEE đầu ra. Sản phẩm phù hợp khi cần cấp điện cho nhiều thiết bị từ cùng một nhánh nguồn tại nhà máy, xưởng sản xuất, công trường hoặc khu vực lắp đặt tạm thời.

PCE, tên đầy đủ PC Electric Gesellschaft m.b.H., là thương hiệu thiết bị kết nối điện công nghiệp có trụ sở tại St. Martin im Innkreis, Áo. Hãng chuyên phát triển phích cắm, ổ cắm CEE, bộ chia nguồn và tủ phân phối điện phục vụ nhiều môi trường công nghiệp.

Model F9432007 sử dụng cấu hình 3 cực gồm hai cực mang điện và một cực bảo vệ tiếp địa. Sản phẩm làm việc với nguồn điện xoay chiều 200–250V, được bố trí cực tiếp địa tại vị trí 6H và có cấp bảo vệ IP67.

Ưu điểm và tính năng nổi bật của PCE F9432007

• Chia một nguồn thành ba ổ cắm CEE, giúp kết nối nhiều thiết bị tại cùng một khu vực mà không phải lắp riêng từng ổ cắm cố định.
• Cấp bảo vệ IP67 hỗ trợ bảo vệ thiết bị khỏi bụi và nước khi các đầu nối được lắp ghép đúng kỹ thuật, nắp ổ cắm được đóng kín khi không sử dụng.
• Cấu hình 16A, 3P, 6H giúp hạn chế cắm nhầm với đầu nối CEE có điện áp, số cực hoặc vị trí tiếp địa không tương thích.
• Ba ổ cắm đầu ra đã được đấu nối sẵn về cầu đấu bên trong, giúp đơn giản hóa quá trình chuẩn bị và lắp đặt cáp nguồn.
• Tiếp điểm bằng đồng thau mạ niken hỗ trợ khả năng dẫn điện, chống oxy hóa và duy trì độ ổn định tại vị trí tiếp xúc.
• Vỏ nhựa PC/ABS có kết cấu phù hợp với nhu cầu sử dụng di động trong môi trường công nghiệp.
• Thiết kế nhỏ gọn hơn so với tủ phân phối nhiều ổ, thuận tiện bố trí gần máy móc, khu vực bảo trì hoặc điểm thi công.

Thông số kỹ thuật PCE F9432007

Thông số	Giá trị
Mã hàng của hãng	9432007
Mã sản phẩm thương mại	F9432007
Loại thiết bị	Ổ cắm nối chia 3 ngã dạng di động
Số ổ cắm đầu ra	3 ổ cắm CEE
Dòng điện định mức	16A
Số cực	3 cực, cấu hình 2P+PE
Vị trí cực tiếp địa	6H
Điện áp và tần số định mức	200–250V AC, 50/60Hz
Cấp bảo vệ	IP67
Vật liệu vỏ	PC/ABS
Vật liệu tiếp điểm	Đồng thau mạ niken
Đầu cáp nguồn vào	Đầu siết cáp và cầu đấu 3 x 2,5mm²
Kiểu đấu nối	Ba ổ cắm được đấu sẵn về cầu đấu nguồn vào
Thiết bị bảo vệ tích hợp	Không có
Tiêu chuẩn đầu nối	IEC 60309
Khối lượng tịnh	0,537kg
Xuất xứ	Áo

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của ổ cắm chia 3 ngã

Bộ chia ổ cắm công nghiệp 16A nhận nguồn điện qua một cáp đầu vào, sau đó phân phối nguồn đến ba ổ cắm CEE đầu ra. Nhờ đó, người dùng có thể bố trí ba điểm kết nối thiết bị tại cùng một vị trí mà không phải kéo ba đường cáp nguồn riêng biệt.

Sản phẩm chỉ thực hiện chức năng phân phối kết nối điện. PCE F9432007 không có MCB, cầu chì, RCD hoặc RCBO tích hợp, vì vậy nhánh cấp nguồn phải được trang bị thiết bị bảo vệ quá dòng và bảo vệ dòng rò phù hợp.

Nguyên lý hoạt động

Các dây nguồn và dây bảo vệ tiếp địa từ cáp đầu vào được đưa qua đầu siết cáp, sau đó đấu vào cầu đấu bên trong. Từ cầu đấu này, nguồn được nối song song đến ba ổ cắm đầu ra. Khi phích cắm CEE tương thích được ghép vào một ổ, thiết bị tải sẽ nhận điện từ cùng nhánh nguồn cấp cho bộ chia.

Ba ổ cắm không làm tăng công suất sẵn có của mạch điện. Tổng tải sử dụng đồng thời phải nằm trong khả năng của đường dây, thiết bị bảo vệ phía trước và dòng điện định mức của bộ chia; không được hiểu ba ổ 16A tương đương với nguồn tổng 48A.

Ứng dụng phù hợp

• Cấp nguồn tạm thời cho dụng cụ điện, đèn công nghiệp và thiết bị thi công tại công trường.
• Phân phối điện cho máy móc nhỏ, thiết bị bảo trì và dụng cụ cầm tay trong nhà xưởng.
• Tạo nhiều điểm lấy điện tại khu vực sửa chữa, lắp đặt hoặc bảo dưỡng hệ thống.
• Sử dụng trong kho bãi, khu sản xuất, khu vực kỹ thuật và môi trường có nhiều bụi hoặc nguy cơ tiếp xúc với nước.
• Cấp điện cho thiết bị sự kiện, sân khấu hoặc hệ thống điện tạm thời có đầu nối CEE tương thích.

Lưu ý khi lắp đặt và sử dụng

• Ngắt nguồn, khóa cô lập và xác nhận hết điện trước khi mở vỏ hoặc đấu cáp.
• Việc đấu nối nên được thực hiện bởi kỹ thuật viên điện có chuyên môn.
• Sử dụng cáp nguồn phù hợp với cầu đấu, tải tiêu thụ và điều kiện lắp đặt thực tế.
• Chỉ kết nối với phích cắm CEE có cùng dòng định mức, số cực, điện áp và vị trí tiếp địa.
• Trang bị MCB hoặc cầu chì bảo vệ quá dòng và RCD hoặc RCBO bảo vệ dòng rò ở phía nguồn.
• Không sử dụng khi vỏ, nắp che, gioăng kín, đầu siết cáp hoặc tiếp điểm có dấu hiệu hư hỏng.
• Muốn duy trì khả năng bảo vệ IP67, các nắp không sử dụng phải được đóng kín và phích cắm ghép nối cũng phải có cấp bảo vệ phù hợp.

Cam kết và nơi mua ổ cắm PCE F9432007 chính hãng

Thietbicodien cung cấp ổ cắm chia 3 ngã PCE chính hãng, đúng model, đúng cấu hình kỹ thuật và phù hợp cho các nhu cầu phân phối nguồn điện công nghiệp. Khách hàng được hỗ trợ kiểm tra khả năng tương thích giữa bộ chia, phích cắm, cáp nguồn và thiết bị bảo vệ trước khi đặt hàng.

Để nhận tư vấn, kiểm tra tình trạng hàng và yêu cầu báo giá PCE F9432007, hãy đặt mua trực tiếp tại thietbicodien.

Câu hỏi thường gặp về PCE F9432007

PCE F9432007 có phải là ổ cắm điện ba pha không?

Không. Ký hiệu 3P của sản phẩm thể hiện đầu nối có ba cực theo cấu hình 2P+PE, gồm hai cực mang điện và một cực bảo vệ tiếp địa. Đây là đầu nối CEE dùng cho nguồn điện 200–250V AC, không phải cấu hình điện ba pha 3P+PE hoặc 3P+N+PE.

Ổ cắm chia 3 ngã PCE F9432007 có dùng ngoài trời được không?

Sản phẩm có cấp bảo vệ IP67 nên phù hợp với nhiều khu vực có bụi, độ ẩm hoặc nguy cơ nước bắn. Khả năng bảo vệ chỉ được duy trì khi cáp, đầu siết, nắp che và phích cắm ghép nối được lắp đúng kỹ thuật và còn nguyên vẹn.

F9432007 có tích hợp aptomat hoặc chống giật không?

Không. Sản phẩm không tích hợp MCB, cầu chì, RCD hoặc RCBO. Người dùng phải bố trí thiết bị bảo vệ quá dòng và bảo vệ dòng rò phù hợp tại tủ điện hoặc nhánh nguồn phía trước.

Có thể sử dụng đồng thời ba thiết bị 16A trên bộ chia không?

Không nên mặc định rằng ba ổ cắm cho phép sử dụng tổng dòng 48A. Tổng tải đồng thời phải được tính theo dòng định mức của bộ chia, khả năng chịu tải của cáp nguồn và thông số của thiết bị bảo vệ phía trước.

Loại phích cắm nào tương thích với PCE F9432007?

Sản phẩm cần được ghép với phích cắm CEE theo IEC 60309 có cấu hình 16A, 3 cực 2P+PE, điện áp 200–250V và vị trí cực tiếp địa 6H. Phích cắm nên có cấp bảo vệ tương ứng khi sử dụng trong môi trường ẩm hoặc ngoài trời.

IP67 có nghĩa là ổ cắm có thể ngâm nước thường xuyên không?

Không nên sử dụng IP67 như một chỉ dẫn cho phép ngâm thiết bị thường xuyên hoặc vận hành dưới nước. Cấp bảo vệ này chỉ có hiệu lực khi thiết bị được lắp kín đúng yêu cầu, các gioăng còn tốt và đầu nối được ghép hoàn chỉnh.

Nên kiểm tra những gì trước khi đưa bộ chia vào sử dụng?

Cần kiểm tra tình trạng vỏ, nắp che, gioăng kín, đầu siết cáp, dây tiếp địa, độ chắc của cầu đấu và khả năng tương thích của phích cắm. Đồng thời phải xác nhận nhánh nguồn đã có thiết bị bảo vệ quá dòng và bảo vệ dòng rò phù hợp.
