Ổ cắm chia 3 ngã PCE F9430401 (16A - 3P - 230V - IP44)

Ổ cắm chia 3 ngã PCE F9430401 – Giải pháp phân phối nguồn 16A, 230V

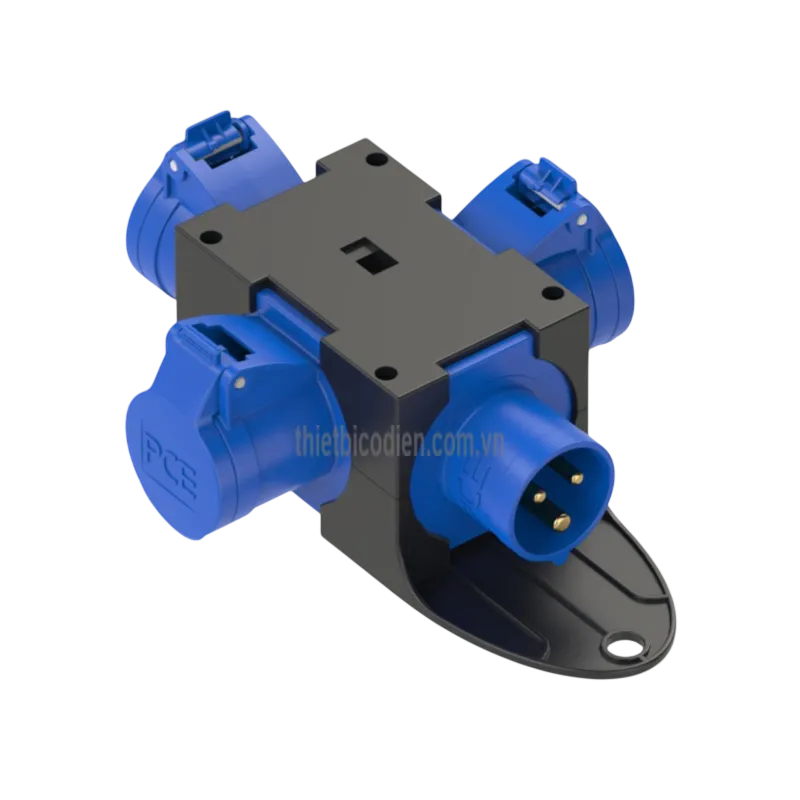

Ổ cắm chia 3 ngã PCE F9430401 là hộp phân phối điện di động thuộc dòng ST.ANTON của PCE, được thiết kế để chuyển một nguồn điện CEE thành ba điểm cấp điện cho thiết bị sử dụng cùng cấu hình. Sản phẩm phù hợp với nhu cầu cấp nguồn tạm thời hoặc phân phối điện linh hoạt trong nhà xưởng, khu vực bảo trì, công trường và các hệ thống thiết bị điện công nghiệp.

Thiết bị sử dụng cấu hình 16A, 3 cực, 230V và cấp bảo vệ IP44. Theo datasheet của nhà sản xuất, bộ chia được đấu nối sẵn, nhận nguồn qua phích cắm CEE liền thân và cung cấp điện qua ba ổ cắm CEE đầu ra, giúp người dùng triển khai nhanh mà không phải lắp một hộp phân phối riêng.

Nguồn gốc thương hiệu PCE

PCE, tên đầy đủ PC Electric Gesellschaft m.b.H., là thương hiệu thiết bị kết nối điện công nghiệp của Áo. Hãng chuyên phát triển và sản xuất phích cắm, ổ cắm CEE, hộp phân phối điện cùng nhiều giải pháp kết nối nguồn dành cho môi trường công nghiệp.

Model F9430401 có xuất xứ Áo, sử dụng cấu trúc hộp nhựa nhiệt dẻo di động và được thiết kế theo hệ kết nối CEE phổ biến trong nhà máy, xưởng sản xuất cũng như các hệ thống cấp điện lưu động.

Ưu điểm và tính năng nổi bật của PCE F9430401

Ưu điểm chính của bộ chia ổ cắm công nghiệp PCE F9430401 là khả năng tạo ba điểm lấy điện từ một nguồn cấp duy nhất trong một thiết bị nhỏ gọn. Cấu trúc di động giúp bộ chia dễ bố trí gần vị trí làm việc, hạn chế việc phải kéo nhiều đường dây riêng biệt từ tủ điện.

Sản phẩm được nhà sản xuất đấu dây hoàn chỉnh trước khi xuất xưởng. Người dùng chỉ cần kết nối phích cắm đầu vào với nguồn tương thích, sau đó đấu các tải vào ba ổ cắm đầu ra. Thiết kế này hỗ trợ rút ngắn thời gian chuẩn bị nguồn điện tại công trường, khu vực bảo trì hoặc dây chuyền sản xuất tạm thời.

Vỏ nhựa kết hợp với tiếp điểm CuZn giúp thiết bị đáp ứng yêu cầu sử dụng trong môi trường công nghiệp thông thường. Cấp bảo vệ IP44 hỗ trợ hạn chế sự xâm nhập của vật rắn kích thước nhỏ và nước bắn, nhưng không đồng nghĩa với khả năng ngâm nước hoặc sử dụng liên tục dưới dòng nước áp lực cao.

Thông số kỹ thuật đã được đối chiếu

Hạng mục	Thông tin
Tên sản phẩm	Hộp phân phối điện di động ST.ANTON, 3 ổ cắm đầu ra
Model thương mại	F9430401
Mã article trên datasheet PCE	9430401
Đầu vào nguồn điện	1 phích cắm CEE 16A, 3 cực, 230V
Số ổ cắm đầu ra	3 ổ cắm CEE 16A, 3 cực, 230V
Cấp bảo vệ	IP44
Kiểu sử dụng	Di động
Kiểu kết nối nguồn	Phích cắm liền thân
Trạng thái đấu nối	Được đấu dây sẵn để sử dụng
Vật liệu vỏ	Nhựa
Vật liệu tiếp điểm	CuZn
Màu sắc	Đen
Kích thước cao × rộng × sâu	80 × 78 × 115 mm
Khối lượng tịnh	0,600 kg
Bảo vệ tích hợp	Không có
Thiết bị chống dòng rò tích hợp	Không có
Mã EAN	9003399101601
Xuất xứ	Áo

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng phân phối nguồn điện

Ổ cắm chia 3 ngã 16A 230V có chức năng mở rộng số điểm kết nối nguồn điện. Một phích cắm CEE đầu vào tiếp nhận điện từ ổ cắm nguồn, sau đó mạch dẫn điện bên trong phân phối nguồn đến ba ổ cắm CEE đầu ra.

Bộ chia không có chức năng biến đổi điện áp, điều chỉnh dòng điện hoặc đóng cắt tải. Điện áp tại các đầu ra tương ứng với điện áp nguồn cấp vào, vì vậy chỉ được kết nối với thiết bị có cấu hình điện áp, số cực và dòng điện phù hợp.

Nguyên lý hoạt động

Ba ổ cắm đầu ra được cấp điện song song từ cùng một đầu vào. Khi phích cắm của bộ chia được kết nối với nguồn, các đường dẫn điện bên trong đưa điện áp đến từng ổ cắm, cho phép nhiều thiết bị lấy nguồn tại cùng một vị trí.

Việc có ba đầu ra không làm tăng khả năng chịu tải của nguồn lên ba lần. Tổng dòng điện của các tải hoạt động đồng thời phải nằm trong giới hạn của phích cắm đầu vào, dây dẫn, ổ cắm nguồn và thiết bị bảo vệ phía trước. Người vận hành cần tính tổng tải thực tế thay vì mặc định mỗi đầu ra đều có thể sử dụng hết dòng định mức cùng lúc.

Datasheet của PCE F9430401 xác định sản phẩm không tích hợp thiết bị bảo vệ quá dòng hoặc chống dòng rò. Vì vậy, nguồn cấp nên được bảo vệ bằng MCB, cầu chì, RCD hoặc RCBO phù hợp với thiết kế của hệ thống điện và yêu cầu an toàn tại nơi sử dụng.

Ứng dụng phù hợp

Sản phẩm có thể được sử dụng để cấp nguồn cho dụng cụ điện, thiết bị bảo trì, máy móc di động hoặc các tải công nghiệp tương thích trong nhà xưởng, kho kỹ thuật, khu vực lắp ráp, sân khấu, sự kiện và công trường có điều kiện môi trường phù hợp với IP44.

Thiết kế nhỏ gọn đặc biệt hữu ích tại những vị trí chỉ có một ổ cắm CEE nhưng cần cấp điện cho nhiều thiết bị. Người dùng cần đặt bộ chia ở nơi ổn định, tránh ngập nước, hóa chất ăn mòn, lực va đập lớn và khu vực có nguy cơ làm hư hỏng dây nguồn.

Lưu ý khi sử dụng

Trước khi kết nối, cần kiểm tra điện áp nguồn, cấu hình cực, tình trạng phích cắm, nắp ổ cắm và dây dẫn. Không sử dụng sản phẩm khi vỏ bị nứt, tiếp điểm cháy xém, đầu nối lỏng hoặc có dấu hiệu quá nhiệt.

Nên cắm và rút thiết bị khi tải đã được tắt để hạn chế hồ quang tại tiếp điểm. Với môi trường ngoài trời, cần bố trí ổ cắm tránh mưa tạt trực tiếp và không để bộ chia nằm trong vùng đọng nước. Công việc kiểm tra hoặc sửa chữa phải được thực hiện sau khi đã cô lập nguồn và xác nhận hết điện.

Cam kết và nơi mua ổ cắm chia 3 ngã PCE F9430401

Khách hàng cần mua PCE F9430401 chính hãng có thể đặt hàng tại thietbicodien. Đội ngũ tư vấn hỗ trợ kiểm tra đúng model, đối chiếu cấu hình đầu cắm, điện áp sử dụng và nhu cầu tải trước khi báo giá.

thietbicodien cung cấp thông tin sản phẩm minh bạch, hỗ trợ chứng từ hàng hóa, tư vấn lựa chọn thiết bị bảo vệ phía trước và hướng dẫn sử dụng phù hợp với hệ thống điện thực tế. Khi yêu cầu báo giá, khách hàng nên cung cấp số lượng, loại tải dự kiến và điều kiện lắp đặt để được tư vấn chính xác hơn.

Câu hỏi thường gặp (FAQ)

PCE F9430401 có bao nhiêu ổ cắm đầu ra?

Sản phẩm có ba ổ cắm CEE đầu ra. Nguồn điện được đưa vào qua một phích cắm CEE liền thân và phân phối đến cả ba ổ cắm.

Ổ cắm chia PCE F9430401 có dùng cho điện 230V không?

Có. Thiết bị được thiết kế cho hệ thống điện CEE 230V với dòng điện định mức 16A và cấu hình 3 cực. Nguồn cấp và phích cắm của tải phải tương thích với cấu hình này.

Ba ổ cắm có thể cùng tải 16A một lúc không?

Không nên hiểu mỗi ổ đầu ra có thể đồng thời sử dụng toàn bộ 16A. Tổng dòng của tất cả tải phải không vượt quá khả năng của đầu vào, dây dẫn, ổ cắm nguồn và thiết bị bảo vệ phía trước.

PCE F9430401 có tích hợp MCB hoặc RCD không?

Không. Theo dữ liệu kỹ thuật của nhà sản xuất, model này không tích hợp bảo vệ quá dòng và cũng không có thiết bị chống dòng rò. Hệ thống cấp nguồn cần có bảo vệ phù hợp ở phía trước.

Cấp bảo vệ IP44 có cho phép ngâm thiết bị trong nước không?

Không. IP44 hỗ trợ bảo vệ trước vật rắn nhỏ và nước bắn, nhưng không phù hợp để ngâm nước, đặt trong vùng ngập hoặc sử dụng dưới tia nước áp lực cao.

Sản phẩm có cần đấu dây trước khi sử dụng không?

Không cần đấu dây nội bộ trong điều kiện sản phẩm nguyên bản. Bộ chia được nhà sản xuất đấu nối sẵn; người dùng chỉ cần kết nối với nguồn CEE tương thích và tuân thủ các yêu cầu an toàn điện.

PCE F9430401 phù hợp với những khu vực nào?

Sản phẩm phù hợp với nhà xưởng, khu bảo trì, công trường, kho kỹ thuật, khu vực lắp ráp và các vị trí cần phân phối nguồn điện di động. Điều kiện sử dụng phải phù hợp với IP44 và giới hạn tải của hệ thống.
