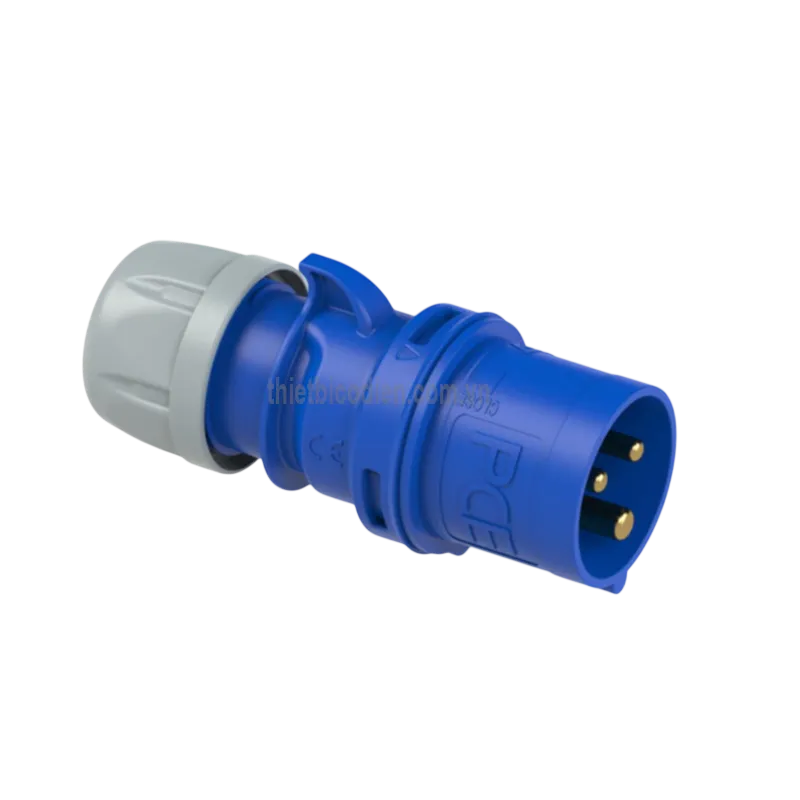

Phích cắm di động loại không kín nước PCE F013-6ECO (16A, 3P, 230V, IP44)

Phích cắm di động PCE F013-6ECO 16A 3P 230V IP44

Phích cắm di động PCE F013-6ECO là phích cắm công nghiệp chuẩn CEE dùng để cấp nguồn xoay chiều cho thiết bị di động, máy móc và dây nguồn trong hệ thống điện công nghiệp. Sản phẩm có cấu hình 16A, 3P (2P+E), 230V, vị trí tiếp địa 6h và cấp bảo vệ IP44, phù hợp với các điểm đấu nối cần khả năng chống vật rắn và nước bắn ở mức cơ bản.

Model F013-6ECO thuộc dòng phích cắm di động của PCE, thương hiệu thiết bị kết nối điện công nghiệp đến từ Áo. PCE bắt đầu sản xuất phích cắm và ổ cắm CEE từ năm 1973, tập trung vào các giải pháp kết nối nguồn điện cho nhà máy, công trường, xưởng sản xuất, hệ thống phân phối điện và thiết bị chuyên dụng.

Với thiết kế di động, kích thước gọn và cấu hình đấu nối phổ biến, sản phẩm giúp tạo điểm kết nối nguồn 230V an toàn, đồng bộ và thuận tiện hơn so với các loại phích cắm dân dụng khi sử dụng trong môi trường kỹ thuật.

Ưu điểm và tính năng nổi bật của PCE F013-6ECO

• Phích cắm công nghiệp 16A 230V phù hợp cấp nguồn cho nhiều thiết bị điện một pha có dây dẫn bảo vệ.
• Cấu hình 3 cực gồm hai cực mang điện và một cực tiếp địa, thường được ký hiệu là 2P+E.
• Vị trí cực tiếp địa 6h giúp nhận biết đúng cấu hình điện áp và lựa chọn ổ cắm tương thích.
• Cấp bảo vệ IP44 hỗ trợ chống vật rắn lớn hơn 1 mm và chống nước bắn từ nhiều hướng khi sản phẩm được lắp ghép, sử dụng đúng cách.
• Vỏ làm từ vật liệu PA6, phù hợp với yêu cầu cơ học và cách điện của phụ kiện kết nối điện công nghiệp.
• Tiếp điểm bằng đồng thau giúp dẫn điện và duy trì khả năng tiếp xúc ổn định.
• Đầu nối dây dạng bắt vít tạo liên kết cơ khí chắc chắn và thuận tiện khi thi công hoặc bảo trì.
• Thiết kế di động thích hợp lắp vào đầu dây nguồn, dây nối dài hoặc dây cấp điện cho thiết bị thường xuyên phải di chuyển.
• Sản phẩm được thiết kế theo hệ thống phích cắm, ổ cắm công nghiệp IEC 60309, giúp chuẩn hóa khả năng tương thích trong hệ thống điện.

Thông số và đặc tính đã được xác minh

Đặc tính	Giá trị
Mã sản phẩm	F013-6ECO
Loại thiết bị	Phích cắm di động công nghiệp
Dòng điện định mức	16 A
Số cực	3 cực, cấu hình 2P+E
Điện áp sử dụng	230 V AC, thuộc nhóm 200–250 V AC
Tần số	50/60 Hz
Vị trí cực tiếp địa	6h
Cấp bảo vệ	IP44
Vật liệu vỏ	PA6
Vật liệu tiếp điểm	Đồng thau
Kiểu đấu dây	Đầu nối bắt vít
Tiêu chuẩn hệ thống	IEC 60309-1, IEC 60309-2
Xuất xứ thương hiệu	Áo

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của phích cắm

PCE F013-6ECO có chức năng kết nối dây nguồn của thiết bị với ổ cắm công nghiệp tương thích. Hai cực nguồn truyền điện áp xoay chiều 230V đến tải, trong khi cực E kết nối dây bảo vệ với hệ thống tiếp địa nhằm hỗ trợ an toàn điện khi thiết bị xảy ra sự cố cách điện.

Sản phẩm không có chức năng đóng cắt, bảo vệ quá tải hoặc bảo vệ dòng rò. Vì vậy, mạch điện cấp cho phích cắm vẫn cần được trang bị thiết bị bảo vệ phù hợp như cầu chì, MCB, MCCB, RCD hoặc RCBO tùy theo thiết kế hệ thống.

Nguyên lý hoạt động

Dây nguồn được đưa vào thân phích và cố định tại các đầu nối bắt vít tương ứng với hai cực nguồn và cực tiếp địa. Khi phích được cắm hoàn toàn vào ổ cắm có cùng dòng điện, số cực, điện áp và vị trí 6h, các chân bằng đồng thau tiếp xúc với bộ phận dẫn điện bên trong ổ cắm để hình thành đường truyền điện đến thiết bị.

Cấu trúc định vị của hệ thống CEE giúp hạn chế việc ghép nối với ổ cắm có cấu hình điện áp hoặc vị trí tiếp địa không phù hợp. Kết nối chỉ nên được thực hiện khi phích, ổ cắm và dây dẫn đáp ứng đồng thời các yêu cầu về dòng điện, điện áp, số cực và cấp bảo vệ.

Ý nghĩa của cấu hình 3P và vị trí 6h

Đối với model này, ký hiệu 3P không có nghĩa là nguồn điện ba pha. Ba cực của sản phẩm gồm hai cực mang điện và một cực bảo vệ, tương ứng cấu hình 2P+E dùng cho nguồn 230V AC.

Thông số 6h biểu thị vị trí của cực tiếp địa theo quy ước mặt đồng hồ trong hệ thống IEC 60309. Đây là yếu tố quan trọng khi lựa chọn ổ cắm nối, ổ cắm nổi hoặc ổ cắm âm đi kèm.

Ý nghĩa của cấp bảo vệ IP44

Phích cắm IP44 có khả năng chống vật rắn lớn hơn 1 mm và chống nước bắn từ nhiều hướng khi được ghép đúng với ổ cắm tương thích. IP44 không đồng nghĩa với kín nước hoàn toàn; sản phẩm không phù hợp để ngâm nước, phun nước áp lực cao hoặc sử dụng lâu dài tại nơi thường xuyên bị mưa tạt trực tiếp.

Ứng dụng thực tế

• Cấp nguồn cho máy móc và thiết bị điện di động sử dụng điện áp 230V.
• Lắp vào dây nguồn của dụng cụ điện, thiết bị sửa chữa và máy móc trong xưởng.
• Làm đầu phích cho dây nối dài công nghiệp tại nhà máy, kho hàng và khu vực bảo trì.
• Kết nối nguồn điện tạm thời tại công trường hoặc khu vực lắp đặt kỹ thuật có mái che.
• Sử dụng trong hệ thống phân phối điện cho thiết bị sân khấu, sự kiện và gian hàng kỹ thuật.
• Thay thế đầu phích cắm công nghiệp bị hỏng khi các thông số của hệ thống hiện hữu hoàn toàn tương thích.

Lưu ý khi lựa chọn và sử dụng

• Chỉ kết nối với ổ cắm công nghiệp 16A, 3 cực, 230V và vị trí tiếp địa 6h tương thích.
• Ngắt và cô lập nguồn điện trước khi tháo thân phích hoặc thực hiện đấu dây.
• Đấu đúng cực nguồn và cực tiếp địa; không bỏ qua dây bảo vệ PE.
• Lựa chọn tiết diện, loại cáp và thiết bị bảo vệ theo dòng tải, chiều dài dây và điều kiện lắp đặt thực tế.
• Siết chắc đầu nối và bộ phận giữ cáp để lực kéo không truyền trực tiếp vào các đầu cực.
• Không sử dụng khi thân phích nứt, chân cắm biến dạng, cháy xém, lỏng tiếp điểm hoặc có dấu hiệu quá nhiệt.
• Không cắm hoặc rút phích bằng cách kéo dây dẫn; cần thao tác trực tiếp trên thân phích.
• Việc lắp đặt và kiểm tra nên do người có chuyên môn về điện thực hiện.

Cam kết và nơi mua phích cắm PCE F013-6ECO chính hãng

Để lựa chọn đúng phích cắm PCE F013-6ECO chính hãng, người mua cần đối chiếu đầy đủ model, dòng điện 16A, cấu hình 2P+E, điện áp 230V, vị trí tiếp địa 6h và cấp bảo vệ IP44. Việc sử dụng sai cấu hình có thể khiến sản phẩm không tương thích với ổ cắm hoặc không đáp ứng yêu cầu an toàn của hệ thống.

thietbicodien cung cấp thiết bị điện công nghiệp PCE, hỗ trợ kiểm tra mã hàng, lựa chọn ổ cắm ghép nối và tư vấn cấu hình theo nhu cầu sử dụng. Liên hệ thietbicodien để nhận thông tin sản phẩm, báo giá và hỗ trợ đặt mua đúng model F013-6ECO.

Câu hỏi thường gặp về PCE F013-6ECO

PCE F013-6ECO có phải là phích cắm điện ba pha không?

Không. Model này có ba cực theo cấu hình 2P+E, gồm hai cực mang điện và một cực tiếp địa, dùng cho nguồn điện 230V AC. Sản phẩm không phải phích cắm ba pha 400V.

Phích cắm F013-6ECO tương thích với loại ổ cắm nào?

Sản phẩm cần được sử dụng với ổ cắm công nghiệp có cùng dòng điện 16A, ba cực 2P+E, điện áp 230V, vị trí cực tiếp địa 6h và cấu trúc tương thích theo IEC 60309.

Cấp bảo vệ IP44 có sử dụng ngoài trời được không?

IP44 phù hợp với môi trường có bụi thô hoặc nước bắn ở mức cơ bản. Sản phẩm có thể dùng tại khu vực ngoài trời có che chắn, nhưng không nên đặt tại nơi mưa tạt kéo dài, đọng nước, ngập nước hoặc có tia nước áp lực cao.

PCE F013-6ECO có chức năng chống quá tải hoặc chống giật không?

Không. Đây là phụ kiện kết nối điện và không tích hợp chức năng bảo vệ quá tải, ngắn mạch hoặc dòng rò. Hệ thống cần có thiết bị bảo vệ được lựa chọn phù hợp với tải và điều kiện lắp đặt.

Có thể dùng F013-6ECO để thay phích cắm dân dụng không?

Chỉ nên sử dụng khi thiết bị và hệ thống ổ cắm được thiết kế theo chuẩn công nghiệp tương thích. F013-6ECO không thể cắm trực tiếp vào ổ cắm dân dụng thông thường nếu không có bộ phận kết nối phù hợp.

Ai nên thực hiện đấu dây cho phích cắm?

Việc đấu dây nên do thợ điện hoặc kỹ thuật viên có chuyên môn thực hiện. Người lắp đặt phải ngắt nguồn, đấu đúng các cực, cố định cáp chắc chắn và kiểm tra an toàn trước khi cấp điện.
