Ổ cắm nối loại không kín nước PCE F214-6 (16A, 4P, 400V, IP44)

Ổ cắm nối loại không kín nước PCE F214-6 16A 4P 400V IP44

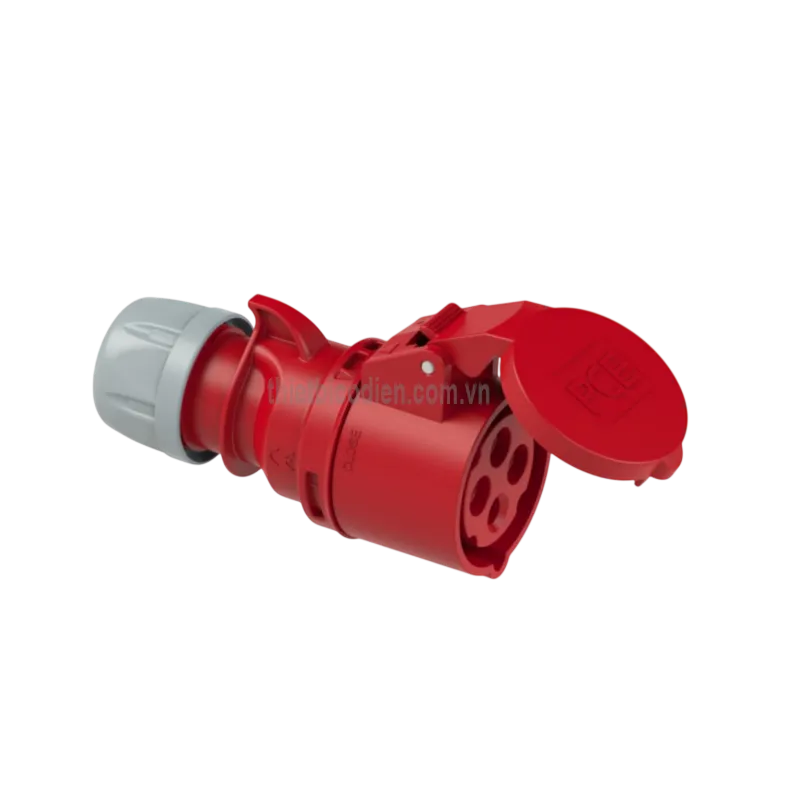

Ổ cắm nối loại không kín nước PCE F214-6 là đầu nối nguồn CEE di động dùng cho mạng điện ba pha 400V. Sản phẩm có cấu hình 4 cực gồm ba cực pha và một cực tiếp địa bảo vệ, phù hợp để làm đầu nối cuối cho dây nguồn, dây nối dài hoặc hệ thống cấp điện di động trong nhà máy, xưởng sản xuất và công trường.

Với dòng điện định mức 16A, vị trí cực tiếp địa 6h và cấp bảo vệ IP44, model F214-6 giúp hình thành kết nối điện ba pha đúng chuẩn, chắc chắn và hạn chế cắm nhầm với đầu nối có điện áp hoặc cấu hình cực khác.

Giới thiệu và nguồn gốc thương hiệu PCE

PCE, tên đầy đủ PC Electric GmbH, là thương hiệu thiết bị kết nối điện công nghiệp có trụ sở tại Áo. Doanh nghiệp được thành lập năm 1973 và tập trung phát triển phích cắm, ổ cắm, đầu nối CEE, tủ phân phối điện cùng các giải pháp đấu nối phục vụ lĩnh vực công nghiệp và lắp đặt điện chuyên nghiệp.

Catalogue của hãng cho biết PCE sở hữu danh mục sản phẩm quy mô lớn, áp dụng hệ thống quản lý chất lượng ISO 9001:2015 và xuất khẩu sản phẩm tới nhiều thị trường. F214-6 thuộc dòng ổ cắm nối SHARK của hãng, được sản xuất tại Áo để đáp ứng nhu cầu kết nối nguồn điện ba pha trong môi trường làm việc chuyên nghiệp.

Ưu điểm và tính năng nổi bật của PCE F214-6

Kết nối đúng chuẩn cho tải điện ba pha

Sản phẩm sử dụng cấu hình 4P gồm 3P+PE, nghĩa là ba cực pha kết hợp với một cực tiếp địa bảo vệ và không có dây trung tính. Cấu hình này phù hợp với động cơ, máy bơm và các thiết bị điện ba pha 400V không cần sử dụng dây N.

Khả năng chống bụi và nước bắn IP44

Cấp bảo vệ IP44 chống nước bắn giúp hạn chế sự xâm nhập của vật rắn kích thước lớn hơn 1 mm và nước bắn từ nhiều hướng. Đây là lựa chọn phù hợp cho xưởng sản xuất, khu vực kỹ thuật hoặc hệ thống điện tạm có mái che; sản phẩm không phải loại kín nước IP67 và không được thiết kế để ngâm nước.

Kết cấu phù hợp với môi trường công nghiệp

Thân ổ cắm được chế tạo từ PA6, kết hợp tiếp điểm bằng đồng và đầu cốt đấu dây dạng vít. Cấu trúc này hỗ trợ đấu nối chắc chắn, duy trì tiếp xúc điện ổn định và thuận tiện khi kiểm tra hoặc bảo trì dây dẫn.

Đầu siết cáp SHARK hỗ trợ giữ dây

Đầu siết cáp SHARK giúp cố định cáp tại vị trí đi vào thân ổ cắm, hạn chế lực kéo hoặc xoắn tác động trực tiếp lên các đầu dây bên trong. Nắp ổ cắm có tác dụng che phần tiếp điểm khi chưa ghép nối và góp phần duy trì khả năng bảo vệ của thiết bị.

Nhận biết nhanh bằng màu sắc và vị trí 6h

Màu đỏ đặc trưng giúp nhận biết nhóm đầu nối điện ba pha 380–415V. Vị trí cực tiếp địa 6h tạo định hướng cơ khí khi cắm, nhờ đó ổ cắm chỉ ghép đúng với phích cắm có cùng dòng điện, số cực, điện áp và vị trí cực tiếp địa.

Thông số kỹ thuật đã xác minh

Thông số	Giá trị
Mã hàng	F214-6
Loại thiết bị	Ổ cắm nối CEE di động dòng SHARK
Dòng điện định mức	16A
Số cực	4 cực, cấu hình 3P+PE
Điện áp và tần số định mức	380–415V AC, 50/60Hz
Điện áp danh định thông dụng	400V AC
Vị trí cực tiếp địa	6h
Cấp bảo vệ	IP44
Màu nhận diện	Đỏ
Vật liệu vỏ	PA6
Vật liệu tiếp điểm	Đồng
Công nghệ đấu nối	Đầu cốt bắt vít
Kiểu đầu giữ cáp	Đầu siết cáp SHARK
Hệ đầu nối	CEE theo IEC 60309
Xuất xứ	Áo

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của ổ cắm nối

Ổ cắm nối CEE 16A 4P 400V được lắp ở đầu dây cáp để tạo một đầu ra nguồn điện ba pha di động. Thiết bị cho phép nối dây nguồn với máy móc hoặc ghép hai đoạn cáp thông qua một phích cắm tương thích, đồng thời duy trì đường tiếp địa bảo vệ tới vỏ kim loại của tải.

Nguyên lý hoạt động

Khi lắp đặt, ba dây pha được đấu vào các cực pha và dây bảo vệ được đấu vào cực PE bên trong ổ cắm. Sau khi ghép F214-6 với phích cắm 16A 4P 400V 6h tương thích, các tiếp điểm kim loại áp sát nhau để truyền điện từ dây nguồn tới thiết bị sử dụng.

Cực PE tạo đường dẫn tiếp địa bảo vệ cho tải điện. Cấu trúc định vị cơ khí và vị trí 6h giúp ngăn việc ghép nối với phích cắm sai cấu hình. Khi rút phích cắm, các tiếp điểm tách khỏi nhau và nắp bảo vệ có thể đóng lại để che phần đầu nối.

F214-6 chỉ thực hiện chức năng kết nối và truyền điện; sản phẩm không tự bảo vệ quá tải, ngắn mạch hoặc dòng rò. Mạch cấp nguồn cần được bố trí CB và thiết bị bảo vệ dòng rò phù hợp với thiết kế của hệ thống.

Ứng dụng thực tế

Kết nối nguồn điện ba pha 3P+PE của F214-6 phù hợp với dây nối dài công nghiệp, tủ điện di động, máy bơm, quạt công nghiệp, động cơ ba pha, máy gia công, thiết bị thi công và các tải 400V không yêu cầu dây trung tính.

Sản phẩm có thể được sử dụng trong nhà máy, xưởng cơ khí, kho vận, khu vực bảo trì, công trường hoặc hệ thống cấp điện tạm. Khi sử dụng ở nơi có độ ẩm hoặc ngoài trời, đầu nối cần được đặt trong phạm vi điều kiện của IP44, tránh ngâm nước, mưa lớn trực tiếp và tia nước áp lực cao.

Lưu ý lựa chọn và sử dụng

Người dùng cần chọn phích cắm đối ứng có cùng định mức 16A, cấu hình 4P, điện áp 400V và vị trí cực tiếp địa 6h. Phích cắm PCE F014-6 là một lựa chọn tương ứng trong cùng nhóm thông số.

Trước khi đấu dây, phải cô lập nguồn điện và xác nhận mạch đã mất điện. Các lõi dây cần được đấu đúng ký hiệu cực, siết chặt đầu cốt và cố định cáp bằng bộ siết SHARK. Nên ngắt tải và cô lập nguồn trước khi cắm hoặc rút đầu nối để hạn chế hồ quang và hao mòn tiếp điểm.

Cam kết và nơi mua hàng

Để mua PCE F214-6 chính hãng, đúng cấu hình 16A 4P 400V 6h IP44 và phù hợp với phích cắm đang sử dụng, khách hàng có thể liên hệ trực tiếp thietbicodien. Đội ngũ tư vấn sẽ hỗ trợ kiểm tra mã hàng, đối chiếu yêu cầu kỹ thuật, báo giá và lựa chọn phụ kiện ghép nối phù hợp cho từng hệ thống điện.

thietbicodien chú trọng cung cấp đúng sản phẩm, đúng thông số và thông tin kỹ thuật minh bạch, giúp khách hàng hạn chế nhầm lẫn giữa loại 3P, 4P, 5P hoặc giữa các đầu nối 230V và 400V.

Câu hỏi thường gặp (FAQ)

PCE F214-6 được dùng cho nguồn điện nào?

PCE F214-6 được thiết kế cho nguồn điện xoay chiều ba pha 380–415V, thường gọi là mạng điện ba pha 400V, với tần số 50 hoặc 60Hz.

Cấu hình 4P của F214-6 gồm những cực nào?

Ổ cắm có bốn cực gồm ba cực pha và một cực tiếp địa bảo vệ, ký hiệu 3P+PE. Sản phẩm không có cực trung tính N nên phù hợp với tải ba pha không cần dây trung tính.

IP44 có nghĩa là F214-6 kín nước hoàn toàn không?

Không. IP44 hỗ trợ chống vật rắn lớn hơn 1 mm và chống nước bắn từ nhiều hướng, nhưng không bảo vệ khi ngâm nước hoặc tiếp xúc với tia nước áp lực cao. Những khu vực thường xuyên ẩm ướt hoặc mưa lớn nên sử dụng đầu nối có cấp bảo vệ cao hơn.

Ổ cắm F214-6 ghép với phích cắm nào?

Sản phẩm cần được ghép với phích cắm CEE có cùng định mức 16A, 4P, 400V và vị trí cực tiếp địa 6h. Phích cắm PCE F014-6 có cấu hình tương ứng với ổ cắm nối này.

F214-6 có dùng thay cho ổ cắm 5P 400V được không?

Không. Loại 4P sử dụng cấu hình 3P+PE, trong khi loại 5P có thêm dây trung tính và sử dụng cấu hình 3P+N+PE. Hai loại có số cực và kết cấu cơ khí khác nhau nên không thể ghép nối thay thế trực tiếp.

F214-6 có sử dụng cho nguồn 230V được không?

Không nên sử dụng. F214-6 được định vị cho nhóm điện áp 380–415V và có màu đỏ. Nguồn 230V cần sử dụng phích và ổ cắm có đúng điện áp, số cực, màu nhận diện và vị trí cực tiếp địa theo thiết kế của hệ thống.

Ổ cắm PCE F214-6 có chức năng chống quá tải hoặc chống giật không?

Không. Đây là thiết bị đấu nối điện, không phải CB, cầu chì hoặc RCD. Hệ thống phải có thiết bị bảo vệ quá tải, ngắn mạch và dòng rò phù hợp được lắp ở phía nguồn.

Có thể sử dụng F214-6 ngoài trời không?

Có thể sử dụng tại khu vực ngoài trời có mái che hoặc nơi chỉ có nguy cơ nước bắn nhẹ, với điều kiện lắp đặt đúng và duy trì cấp bảo vệ IP44. Không đặt đầu nối trong vùng ngập nước, mưa tạt kéo dài hoặc nơi thường xuyên vệ sinh bằng vòi nước áp lực cao.
