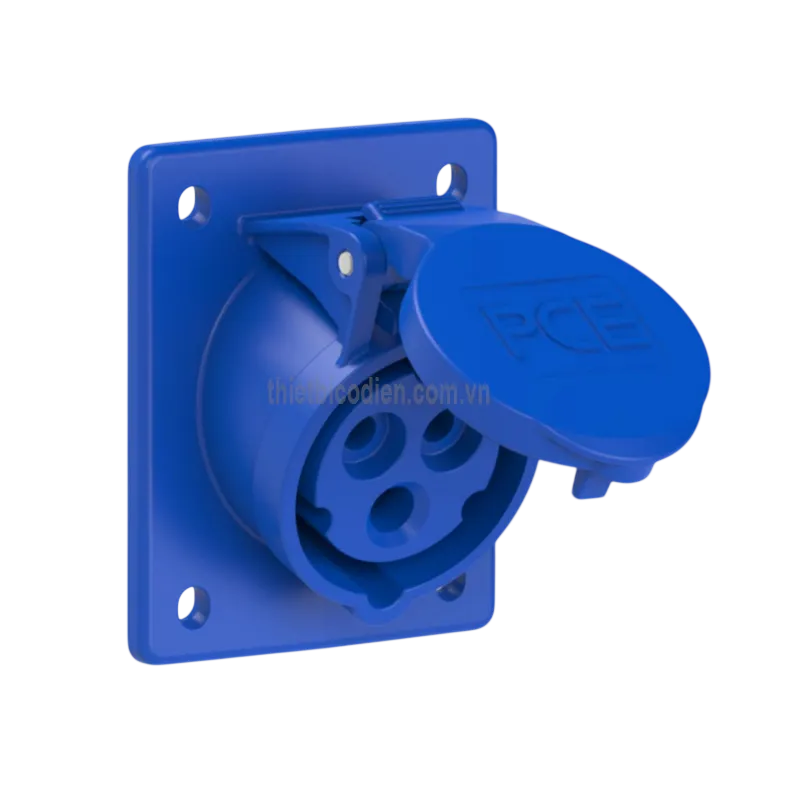

Ổ cắm âm loại không kín nước dạng nghiêng PCE F413-6 (16A, 3P, 230V, IP44)

Giới thiệu ổ cắm âm dạng nghiêng PCE F413-6 và nguồn gốc thương hiệu

Ổ cắm âm loại không kín nước dạng nghiêng PCE F413-6 là ổ cắm công nghiệp CEE gắn cố định trên bảng điện, tủ điện hoặc bề mặt thiết bị. Sản phẩm có dòng định mức 16A, cấu hình 3 cực 2P+PE, sử dụng cho nguồn điện xoay chiều 200–250V và phù hợp với hệ thống điện 230V thông dụng.

Thiết kế đầu ổ cắm nghiêng giúp thao tác cắm và rút phích thuận tiện hơn, đồng thời hạn chế dây cáp bị gập sát bề mặt lắp đặt. Với màu xanh đặc trưng của nhóm điện áp 200–250V và vị trí tiếp địa 6h, ổ cắm công nghiệp 230V 16A này hỗ trợ người vận hành nhận biết đúng loại phích cắm tương thích.

PCE, tên đầy đủ PC Electric, là thương hiệu thiết bị kết nối điện công nghiệp có trụ sở tại Áo. Doanh nghiệp đã sản xuất các loại phích cắm và đầu nối CEE từ năm 1973, tập trung vào ổ cắm công nghiệp, phích cắm, thiết bị phân phối điện và các giải pháp kết nối phục vụ công nghiệp, thương mại và hạ tầng kỹ thuật.

Ưu điểm và tính năng nổi bật của PCE F413-6

• Thiết kế gắn âm dạng nghiêng phù hợp lắp trên mặt tủ điện, bảng phân phối, vỏ máy hoặc hộp kỹ thuật, giúp đầu cắm hướng ra ngoài theo góc thuận tiện.
• Cấu hình 3 cực gồm hai cực mang điện và một cực bảo vệ PE, đáp ứng nhu cầu cấp nguồn một pha 230V cho thiết bị điện công nghiệp.
• Vị trí tiếp địa 6h và màu xanh RAL 5017 hỗ trợ nhận diện đúng nhóm điện áp, giảm nguy cơ kết nối nhầm với đầu nối CEE có cấu hình khác.
• Cấp bảo vệ IP44 phù hợp với môi trường có bụi và nước bắn tóe ở mức giới hạn; sản phẩm không được thiết kế để ngâm nước hoặc chịu tia nước áp lực cao.
• Vỏ làm từ PA6, tiếp điểm bằng đồng thau và phương thức đấu nối bằng đầu cực vít, thuận tiện cho việc lắp đặt và bảo trì.
• Mặt bích 70 x 85 mm cùng khoảng cách tâm lỗ cố định 50 x 65 mm giúp kỹ thuật viên xác định kích thước khoét và vị trí bắt vít trước khi thi công.
• Nắp bật giúp che phần tiếp điểm khi ổ cắm chưa được sử dụng và góp phần hạn chế bụi, dị vật hoặc nước bắn trực tiếp vào bên trong.

Thông số kỹ thuật của ổ cắm PCE F413-6

Bảng dưới đây tổng hợp các thông số được công bố cho đúng mã hàng 413-6 trên trang sản phẩm của nhà sản xuất PCE.

Thông số	Giá trị
Mã hàng	413-6
Loại sản phẩm	Ổ cắm CEE gắn bảng dạng nghiêng
Dòng điện định mức	16A
Số cực	3 cực, cấu hình 2P+PE
Điện áp và tần số định mức	200–250V AC, 50/60Hz
Vị trí tiếp địa	6h
Cấp bảo vệ do PCE công bố	IP44/IP54
Vật liệu vỏ	PA6
Vật liệu tiếp điểm	Đồng thau
Kiểu đấu nối	Đầu cực vít
Kích thước mặt bích	70 x 85 mm
Khoảng cách tâm lỗ cố định	50 x 65 mm
Màu sắc	Xanh RAL 5017

Cấp bảo vệ thực tế của toàn bộ điểm kết nối còn phụ thuộc vào trạng thái đóng nắp hoặc ghép nối, phích cắm đồng bộ, bề mặt lắp đặt và chất lượng thi công. Người dùng cần kiểm tra tài liệu kỹ thuật đi kèm lô hàng trước khi sử dụng tại khu vực có độ ẩm cao.

Chức năng, nguyên lý hoạt động và ứng dụng của PCE F413-6

Chức năng cấp nguồn

PCE F413-6 16A 3P 230V tạo điểm lấy điện cố định cho các thiết bị sử dụng phích cắm CEE tương thích. Ổ cắm thường được lắp trên bảng điện hoặc vỏ thiết bị để tiếp nhận nguồn từ hệ thống dây dẫn phía sau và truyền điện đến máy móc thông qua phích cắm di động.

Nguyên lý hoạt động

Nguồn điện được đưa vào các đầu cực vít ở mặt sau ổ cắm. Với cấu hình 2P+PE, dây pha và dây trung tính được đấu vào hai cực mang điện, còn dây PE được kết nối với cực bảo vệ. Khi phích cắm đúng chuẩn được cắm hoàn toàn, các chân dẫn điện tiếp xúc với các lá tiếp điểm bằng đồng thau bên trong ổ cắm, hình thành đường truyền điện ổn định đến tải.

Cấu trúc định vị cơ khí và vị trí tiếp địa 6h chỉ cho phép ghép nối với loại phích có cấu hình tương ứng. Nhờ đó, ổ cắm CEE 3 cực màu xanh khó bị cắm nhầm với đầu nối dành cho điện áp, số cực hoặc vị trí tiếp địa khác.

Thiết kế dạng nghiêng hướng đầu phích và dây cáp ra khỏi bề mặt lắp đặt theo góc thuận lợi hơn. Cấu trúc này đặc biệt hữu ích khi ổ cắm được bố trí gần sàn, trên mặt đứng của tủ điện hoặc tại vị trí có không gian thao tác hạn chế.

Ứng dụng thực tế

• Lắp trên tủ điện phân phối và bảng cấp nguồn phụ trợ.
• Tích hợp vào vỏ máy, thiết bị cơ điện và cụm điều khiển công nghiệp.
• Cấp nguồn 230V cho dụng cụ điện, máy móc di động và thiết bị bảo trì.
• Sử dụng trong nhà xưởng, gara, khu vực sản xuất và trạm dịch vụ kỹ thuật.
• Lắp trên hộp điện hoặc cụm phân phối nguồn tại công trường có mái che.
• Dùng cho các hệ thống cần điểm kết nối CEE 16A chắc chắn và dễ nhận diện.

Lưu ý khi lắp đặt và sử dụng

• Ngắt hoàn toàn nguồn điện và xác nhận mạch đã hết điện trước khi đấu nối.
• Đấu đúng dây pha, dây trung tính và dây bảo vệ PE theo ký hiệu trên thiết bị.
• Siết đầu cực vít đúng kỹ thuật, không để lõi đồng hở hoặc dây dẫn bị lỏng.
• Chọn tiết diện dây dẫn, thiết bị bảo vệ và dòng cắt phù hợp với tải thực tế.
• Chỉ sử dụng phích cắm CEE có cùng dòng điện, điện áp, số cực và vị trí tiếp địa.
• Không dùng sản phẩm tại nơi có nguy cơ ngập nước, ngâm nước hoặc chịu tia nước áp lực cao.
• Việc lắp đặt nên được thực hiện bởi kỹ thuật viên điện có chuyên môn.

Cam kết và nơi mua ổ cắm PCE F413-6 chính hãng

Khi chọn mua ổ cắm âm PCE F413-6 chính hãng, khách hàng cần kiểm tra đúng mã sản phẩm, cấu hình 16A, 3 cực 2P+PE, điện áp 230V, vị trí tiếp địa 6h và kích thước mặt bích để bảo đảm tương thích với hệ thống đang sử dụng.

thietbicodien cung cấp thiết bị điện công nghiệp theo đúng mã hàng, hỗ trợ đối chiếu thông số kỹ thuật, lựa chọn phích cắm đồng bộ và tư vấn giải pháp lắp đặt phù hợp. Để nhận báo giá, kiểm tra tình trạng hàng và đặt mua sản phẩm chính hãng, hãy liên hệ trực tiếp tại thietbicodien.

Câu hỏi thường gặp (FAQ)

PCE F413-6 sử dụng cho nguồn điện nào?

Sản phẩm được thiết kế cho nguồn điện xoay chiều 200–250V, tần số 50/60Hz và thường được sử dụng trong hệ thống điện một pha 230V.

Cấu hình 3P của F413-6 có phải ổ cắm điện ba pha không?

Không. Đối với mã này, 3 cực được PCE xác định là cấu hình 2P+PE, gồm hai cực mang điện và một cực bảo vệ tiếp địa. Đây là ổ cắm dùng cho nguồn 230V, không phải ổ cắm ba pha 400V.

Ổ cắm PCE F413-6 có lắp trực tiếp trên tường được không?

Đây là loại ổ cắm gắn bảng hoặc gắn mặt bích. Sản phẩm phù hợp lắp trên tủ điện, bảng điện, hộp kỹ thuật hoặc bề mặt đã được gia công đúng kích thước; không phải loại ổ cắm nổi có hộp đế hoàn chỉnh.

Thiết kế dạng nghiêng có lợi ích gì?

Đầu ổ cắm nghiêng giúp phích cắm và dây dẫn hướng ra ngoài thuận tiện hơn, giảm tình trạng dây bị gập sát mặt tủ và tạo thêm không gian thao tác khi cắm hoặc rút phích.

F413-6 có thể dùng ngoài trời không?

Sản phẩm có khả năng hạn chế nước bắn tóe theo cấp bảo vệ công bố, nhưng không phải loại kín nước để ngâm hoặc chịu tia nước mạnh. Khi lắp ngoài trời cần có mái che, bề mặt lắp kín và phích cắm đồng bộ phù hợp.

Phích cắm nào tương thích với ổ cắm PCE F413-6?

Cần sử dụng phích cắm CEE 16A, 3 cực 2P+PE, điện áp 200–250V, màu xanh và có vị trí tiếp địa 6h. Không nên cố cắm các loại phích có số cực, điện áp hoặc vị trí tiếp địa khác.

Khi mua F413-6 cần kiểm tra kích thước nào?

Người mua nên kiểm tra mặt bích 70 x 85 mm, khoảng cách tâm lỗ bắt vít 50 x 65 mm, chiều sâu không gian phía sau bảng và khoảng trống cần thiết cho phích cắm cùng dây dẫn.
