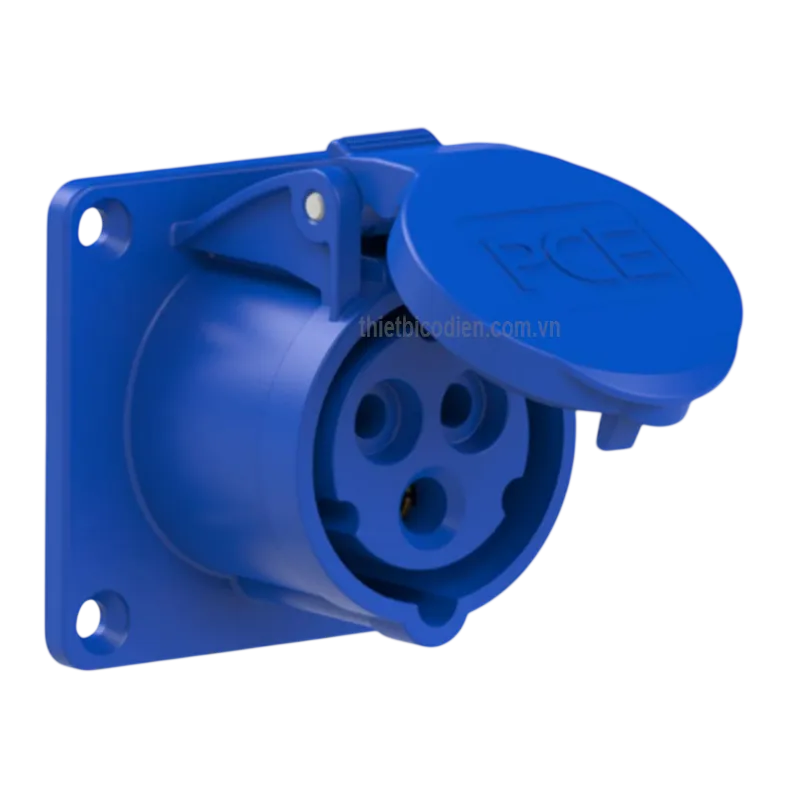

Ổ cắm gắn âm loại không kín nước dạng thẳng PCE F313-6 (16A, 3P, 230V, IP44)

1. Giới thiệu ổ cắm gắn âm dạng thẳng PCE F313-6

Ổ cắm gắn âm loại không kín nước dạng thẳng PCE F313-6 là ổ cắm công nghiệp lắp cố định trên mặt tủ điện, hộp phân phối hoặc bảng điều khiển. Sản phẩm có dòng điện định mức 16A, cấu hình 3P (2P+E), điện áp 230VAC, vị trí cực tiếp địa 6H và cấp bảo vệ IP44.

Thiết kế gắn âm giúp phần đấu dây được bố trí phía sau mặt lắp, trong khi đầu tiếp nhận phích cắm nằm phía ngoài để vận hành thuận tiện. Kiểu cắm thẳng phù hợp với những vị trí cần kết nối nguồn theo phương vuông góc với mặt tủ hoặc mặt bảng điện.

PCE, tên đầy đủ PC Electric, là thương hiệu thiết bị kết nối điện công nghiệp của Áo. Doanh nghiệp bắt đầu sản xuất phích cắm và ổ cắm CEE từ năm 1973, tập trung vào các giải pháp cấp nguồn công nghiệp, ổ cắm gắn bảng, hộp phân phối điện và phụ kiện kết nối điện chuyên dụng. Model F313-6 được sản xuất tại Áo, hướng đến các hệ thống điện công nghiệp cần đầu nối 230V có tiếp địa và khả năng chống nước bắn ở mức cơ bản.

2. Ưu điểm và tính năng nổi bật của PCE F313-6

• Ổ cắm công nghiệp 16A 230V phù hợp với các thiết bị và phụ tải sử dụng nguồn xoay chiều 200–250V.
• Cấu hình 3 cực 2P+E gồm hai cực dẫn điện và một cực tiếp địa bảo vệ, không phải ổ cắm ba pha 400V.
• Vị trí cực tiếp địa 6H và màu nhận biết xanh dương giúp lựa chọn đúng loại phích cắm CEE tương thích.
• Kiểu gắn âm trên panel tạo bố cục gọn, hạn chế phần đấu nối và dây dẫn lộ ra bên ngoài tủ điện.
• Hướng cắm thẳng giúp thao tác kết nối trực quan, phù hợp với mặt tủ, hộp điện và bảng phân phối có khoảng trống phía trước.
• Cấp bảo vệ IP44 chống nước bắn, hỗ trợ hạn chế vật rắn kích thước lớn hơn 1 mm và nước bắn từ nhiều hướng khi thiết bị được lắp đặt đúng cách.
• Vỏ PA6 thích hợp cho thiết bị điện công nghiệp; tiếp điểm hợp kim đồng-kẽm hỗ trợ dẫn điện ổn định và duy trì lực tiếp xúc.
• Đầu nối dạng vít cho phép cố định dây dẫn chắc chắn, thuận tiện trong quá trình lắp đặt, kiểm tra và bảo trì.
• Nắp che phía trước giúp bảo vệ khu vực tiếp điểm khi ổ cắm không được sử dụng.

Thông số kỹ thuật PCE F313-6

Thông số	Giá trị
Loại sản phẩm	Ổ cắm công nghiệp gắn panel dạng thẳng
Mã hàng	F313-6
Dòng điện định mức	16A
Số cực	3P (2P+E)
Loại điện áp	AC
Điện áp định mức	230VAC
Tần số	50Hz, 60Hz
Vị trí cực tiếp địa	6H
Cấp bảo vệ	IP44
Màu nhận biết	Xanh dương
Chất liệu vỏ	PA6
Chất liệu tiếp điểm	Hợp kim đồng-kẽm
Phương pháp đấu nối	Đầu nối vít
Tiết diện dây dẫn tối đa	4 mm²
Phương pháp lắp đặt	Gắn âm trên panel
Hướng cắm	Dạng thẳng
Môi trường sử dụng công bố	Trong nhà
Nhiệt độ hoạt động	-25 đến 40°C
Kích thước tổng thể tham khảo	70 x 70 x 76 mm
Khối lượng tham khảo	113 g
Xuất xứ	Áo

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của ổ cắm

PCE F313-6 tạo một điểm lấy điện cố định 230VAC trên mặt tủ điện hoặc bảng phân phối. Sản phẩm tiếp nhận phích cắm CEE tương thích loại 16A, 3 cực, 230V và vị trí 6H, qua đó cấp nguồn cho máy móc, dụng cụ hoặc thiết bị điện di động.

Thiết kế gắn âm giúp tách biệt phần tiếp xúc sử dụng ở phía trước với phần đầu dây ở phía sau panel. Cách bố trí này hỗ trợ tổ chức hệ thống điện gọn gàng và giảm nguy cơ người vận hành chạm trực tiếp vào đầu nối dây.

Nguyên lý hoạt động

Phía sau ổ cắm, dây nguồn được cố định vào các đầu nối vít tương ứng với hai cực dẫn điện và cực tiếp địa bảo vệ. Khi phích cắm phù hợp được đưa vào đúng hướng, các chân cắm tiếp xúc với các cực dẫn bên trong ổ cắm, hình thành đường truyền điện từ nguồn đến thiết bị sử dụng.

Cấu hình 2P+E có tiếp địa cho phép kết nối dây bảo vệ PE với vỏ hoặc bộ phận kim loại cần nối đất của thiết bị. Trong trường hợp xảy ra sự cố rò điện, đường tiếp địa hỗ trợ dẫn dòng sự cố về hệ thống bảo vệ để CB, RCD hoặc thiết bị bảo vệ liên quan có thể tác động theo thiết kế của mạch điện.

Vị trí 6H là đặc điểm định vị cơ khí của hệ thống phích cắm và ổ cắm CEE. Cấu trúc này giúp người dùng lựa chọn đúng phích cắm cùng cấp dòng điện, điện áp, số cực và vị trí tiếp địa, hạn chế việc kết nối nhầm với đầu cắm thuộc nhóm điện áp khác.

Khi không sử dụng, nắp che được đóng lại để hạn chế bụi, vật lạ và nước bắn tiếp cận khu vực tiếp điểm. IP44 không đồng nghĩa với kín nước hoàn toàn; sản phẩm không được thiết kế để ngâm nước hoặc chịu tia nước áp lực cao.

Ứng dụng phù hợp

• Lắp trên mặt tủ điện điều khiển và tủ phân phối nguồn 230V.
• Lắp trên hộp điện công nghiệp, bàn thử nghiệm hoặc trạm bảo trì thiết bị.
• Cấp nguồn cho máy móc, dụng cụ điện và thiết bị di động sử dụng phích cắm CEE 16A 3P 230V 6H.
• Sử dụng trong nhà xưởng, khu vực lắp ráp, kho kỹ thuật và phòng máy.
• Tích hợp vào bộ tủ điện cấp nguồn tạm thời hoặc bảng phân phối điện cho công tác bảo trì.
• Ứng dụng tại khu vực trong nhà có khả năng xuất hiện nước bắn nhẹ nhưng không có tia nước mạnh hoặc nguy cơ ngập nước.

Lưu ý khi lắp đặt và sử dụng

• Ngắt hoàn toàn nguồn điện và xác nhận không còn điện áp trước khi đấu nối.
• Lắp ổ cắm trên panel có kích thước và kết cấu cơ khí phù hợp, bảo đảm thiết bị được cố định chắc chắn.
• Đấu đúng các cực dẫn điện và cực PE; không sử dụng cực tiếp địa thay cho dây trung tính hoặc dây dẫn điện.
• Lựa chọn dây dẫn theo dòng tải, điều kiện lắp đặt và quy định kỹ thuật của hệ thống; không vượt quá khả năng tiếp nhận của đầu nối.
• Siết đầu nối vít theo yêu cầu kỹ thuật, tránh siết thiếu lực gây phát nhiệt hoặc siết quá mức làm hư đầu dây và đầu cực.
• Chỉ sử dụng phích cắm CEE 16A 3P 230V 6H có cấu hình tương thích.
• Không vận hành vượt quá dòng điện định mức 16A và không dùng sản phẩm cho nguồn 400V.
• Không lắp tại vị trí bị ngâm nước, mưa trực tiếp kéo dài hoặc thường xuyên vệ sinh bằng vòi nước áp lực cao.
• Kiểm tra định kỳ tình trạng tiếp điểm, nắp che, vít đấu dây và dấu hiệu phát nhiệt bất thường.
