Ổ cắm nối loại không kín nước PCE F215-6 (16A, 5P, 400V, IP44)

Ổ cắm nối PCE F215-6 16A 5P 400V IP44 – giới thiệu và nguồn gốc

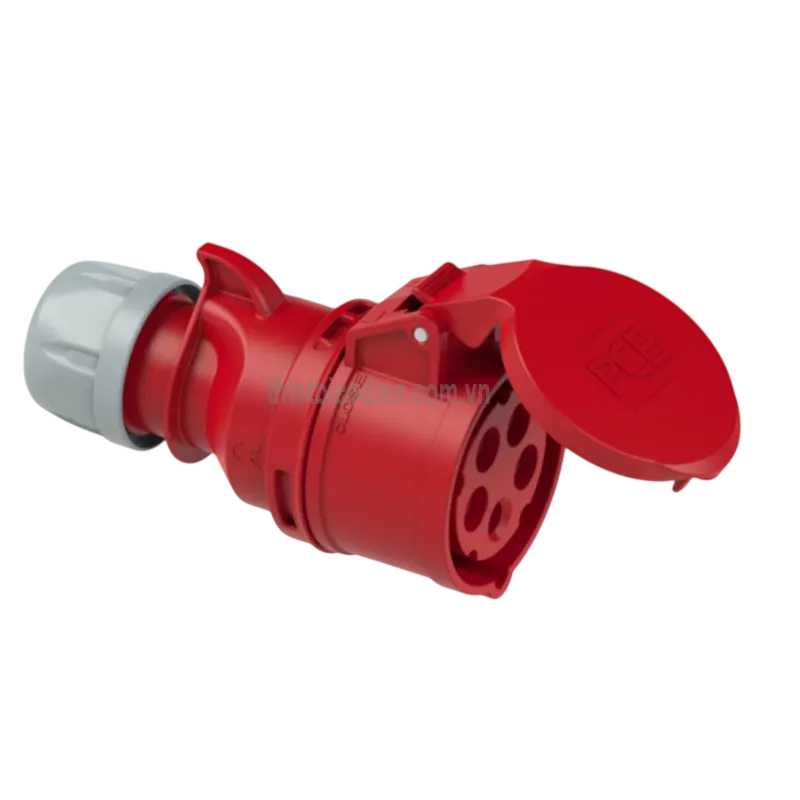

Ổ cắm nối loại không kín nước PCE F215-6 là đầu nối cái di động dùng để tạo điểm kết nối an toàn cho dây nguồn công nghiệp ba pha. Sản phẩm có dòng điện định mức 16 A, cấu hình 5 cực, điện áp danh định 400 V, vị trí tiếp địa 6h và cấp bảo vệ IP44.

PCE là thương hiệu của Áo chuyên sản xuất phích cắm, ổ cắm và thiết bị kết nối điện công nghiệp. Model F215-6 được sản xuất tại Áo, phù hợp cho hệ thống cấp điện ba pha cần cả dây trung tính và dây bảo vệ.

Cụm từ “không kín nước” cho biết đây là phiên bản chống nước bắn IP44, không phải loại kín nước IP67. Vì vậy, sản phẩm thích hợp với nhà xưởng, khu vực có mái che và các hệ thống điện tạm thời không bị ngâm nước hoặc phun rửa áp lực cao.

Thông số kỹ thuật chính

Hạng mục	Thông tin
Model	F215-6
Loại sản phẩm	Ổ cắm nối công nghiệp di động
Dòng điện định mức	16 A
Số cực	5P, cấu hình 3P+N+PE
Điện áp danh định	400 V AC
Tần số	50/60 Hz
Vị trí tiếp địa	6h
Cấp bảo vệ	IP44
Vật liệu vỏ	Polyamide PA6
Vật liệu tiếp điểm	Đồng thau
Phương pháp đấu dây	Đầu nối bắt vít
Màu nhận diện	Đỏ
Xuất xứ	Áo

Ưu điểm và tính năng nổi bật của PCE F215-6

• Ổ cắm công nghiệp 16A 5P 400V đáp ứng hệ thống điện ba pha có dây trung tính và dây tiếp địa, phù hợp với nhiều loại máy móc và tủ điện di động.
• Cấu hình 5 cực gồm ba pha, trung tính và tiếp địa giúp truyền tải đầy đủ nguồn 3P+N+PE qua một đầu nối thống nhất.
• Cấp bảo vệ IP44 hỗ trợ bảo vệ đầu nối trước vật rắn kích thước lớn hơn 1 mm và nước bắn từ nhiều hướng khi sản phẩm được lắp ráp đúng cách.
• Vỏ bằng nhựa Polyamide PA6 có độ bền cơ học tốt, phù hợp với điều kiện sử dụng thường gặp trong nhà xưởng và công trường.
• Tiếp điểm bằng đồng thau hỗ trợ dẫn điện ổn định; đầu nối bắt vít thuận tiện cho việc đấu dây, kiểm tra và bảo trì.
• Vị trí tiếp địa 6h cùng màu đỏ nhận diện giúp phân biệt đầu nối dành cho nguồn điện ba pha 400 V.
• Nắp che bảo vệ phần tiếp điểm khi không kết nối, hạn chế bụi bẩn và nước bắn trực tiếp vào bên trong.
• Thiết kế nối cáp di động giúp dễ dàng chế tạo dây nguồn kéo dài, dây cấp điện cho máy hoặc bộ phân phối điện tạm thời.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của ổ cắm nối

Ổ cắm nối PCE F215-6 được lắp ở đầu dây cáp mềm để nhận phích cắm đực tương thích. Thiết bị tạo ra một mối nối điện tháo lắp được, giúp kéo dài đường cấp nguồn hoặc kết nối máy móc với tủ điện mà không phải đấu dây trực tiếp mỗi lần sử dụng.

Nguyên lý hoạt động

Bên trong ổ cắm có năm đầu cực tương ứng với L1, L2, L3, N và PE. Các lõi cáp nguồn được đấu vào đúng đầu cực bằng vít, sau đó cáp được cố định tại đầu vào để hạn chế lực kéo tác động lên mối nối.

Khi phích cắm 16A 5P 400V có cùng vị trí 6h được cắm vào, các chân dẫn điện tiếp xúc với các ống tiếp điểm bên trong ổ cắm. Nguồn điện được truyền từ cáp qua các tiếp điểm tới thiết bị sử dụng, trong khi cực PE duy trì đường nối đất bảo vệ. Cấu trúc định vị 6h giúp hạn chế cắm nhầm đầu nối khác cấp điện áp.

Để duy trì khả năng bảo vệ IP44, cần siết kín đầu vào cáp, đóng hoàn chỉnh thân ổ cắm và sử dụng đúng phích cắm tương thích. Không nên rút hoặc cắm đầu nối khi thiết bị đang mang tải lớn; nguồn điện cần được ngắt trước khi tháo lắp hoặc bảo trì.

Ứng dụng thực tế

• Làm đầu nối cho dây nguồn ba pha cấp điện cho máy móc công nghiệp di động.
• Kết nối tủ điện phân phối với thiết bị sản xuất, máy bơm, máy nén khí hoặc hệ thống điều khiển.
• Chế tạo dây nối nguồn ba pha 400V trong nhà xưởng, công trường và khu vực lắp đặt cơ điện.
• Cấp nguồn cho thiết bị sự kiện, máy phát điện và hệ thống điện tạm thời có cấu hình tương thích.
• Sử dụng trong ngành cơ khí, sản xuất, kho vận, nông nghiệp và bảo trì công nghiệp.

Cam kết và nơi mua ổ cắm nối PCE F215-6 chính hãng

Khi lựa chọn đầu nối công nghiệp, người mua cần kiểm tra chính xác dòng điện, số cực, điện áp, vị trí tiếp địa và cấp bảo vệ. Việc dùng sai cấu hình có thể khiến hai đầu nối không tương thích hoặc không đáp ứng yêu cầu của hệ thống điện.

Khách hàng có nhu cầu mua ổ cắm nối PCE F215-6 chính hãng có thể liên hệ trực tiếp thietbicodien để được tư vấn đúng model, kiểm tra khả năng ghép nối với phích cắm hiện có, nhận báo giá và hỗ trợ lựa chọn số lượng phù hợp cho công trình.

thietbicodien cam kết cung cấp đúng sản phẩm, đúng cấu hình 16A 5P 400V 6h IP44, hỗ trợ thông tin kỹ thuật rõ ràng và hạn chế tình trạng đặt nhầm giữa phiên bản IP44 với phiên bản kín nước IP67.

Câu hỏi thường gặp (FAQ)

Ổ cắm PCE F215-6 sử dụng cho nguồn điện nào?

Sản phẩm dùng cho nguồn điện ba pha 400V, dòng điện định mức 16 A và cấu hình 5 cực 3P+N+PE. Hệ thống phải có thông số tương thích với ổ cắm trước khi kết nối.

Cấu hình 5P của F215-6 gồm những dây nào?

5P gồm ba dây pha L1, L2, L3, một dây trung tính N và một dây tiếp địa bảo vệ PE. Cấu hình này phù hợp với thiết bị ba pha cần sử dụng thêm nguồn pha–trung tính.

PCE F215-6 có kín nước hoàn toàn không?

Không. Sản phẩm có cấp bảo vệ IP44, chủ yếu chống vật rắn và nước bắn. Ổ cắm không phù hợp để ngâm nước, lắp tại vị trí thường xuyên mưa trực tiếp hoặc vệ sinh bằng vòi nước áp lực cao.

Ổ cắm F215-6 ghép với phích cắm nào?

Ổ cắm thường được ghép với phích cắm PCE F015-6 hoặc phích cắm CEE có cùng thông số 16A, 5P, 400V và vị trí tiếp địa 6h. Cần kiểm tra đầy đủ thông số trước khi cắm thử.

Có thể sử dụng F215-6 ngoài trời không?

Có thể dùng tạm thời tại khu vực ngoài trời có mái che và tránh ngập nước. Với vị trí thường xuyên tiếp xúc mưa, bụi hoặc nước phun mạnh, nên cân nhắc đầu nối kín nước IP67 phù hợp hơn.

Ai nên thực hiện đấu dây cho ổ cắm?

Việc đấu dây nên do kỹ thuật viên điện có chuyên môn thực hiện. Trước khi lắp đặt phải ngắt nguồn, xác nhận hết điện, đấu đúng L1, L2, L3, N và PE, siết chặt đầu cực và kiểm tra khả năng giữ cáp.

F215-6 khác phiên bản F2152-6 như thế nào?

F215-6 là phiên bản chống nước bắn IP44, phù hợp với môi trường thông thường hoặc có mái che. F2152-6 là phiên bản kín nước IP67, thích hợp hơn với môi trường khắc nghiệt, nhiều bụi hoặc thường xuyên tiếp xúc với nước.
