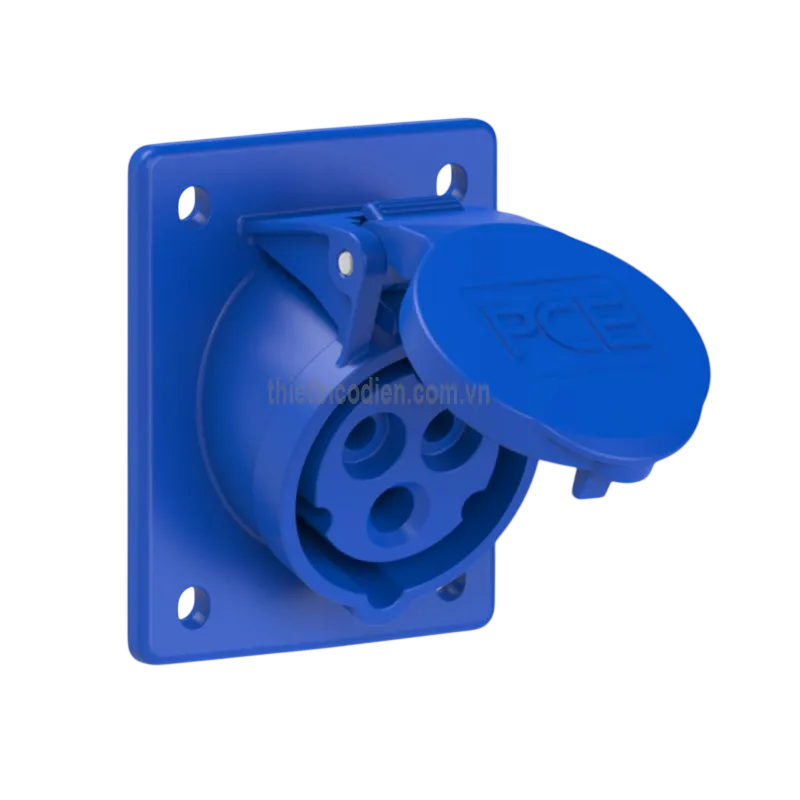

Ổ cắm âm loại không kín nước dạng nghiêng PCE F423-6 (32A, 3P, 230V, IP44)

Ổ cắm âm dạng nghiêng PCE F423-6 – Giải pháp kết nối điện công nghiệp 230V

Ổ cắm âm loại không kín nước dạng nghiêng PCE F423-6 là ổ cắm công nghiệp cố định thuộc dòng đầu nối CEE của PCE, được thiết kế để lắp âm trên tủ điện, bảng phân phối, vỏ máy hoặc hộp cấp nguồn. Thiết kế mặt ổ cắm nghiêng giúp thao tác cắm và rút phích thuận tiện hơn, đồng thời hạn chế dây dẫn bị gập sát bề mặt lắp đặt.

Sản phẩm mang thương hiệu PCE của Áo, một thương hiệu chuyên phát triển phích cắm, ổ cắm và thiết bị phân phối điện phục vụ nhà máy, công trường, hệ thống máy móc và các ứng dụng cấp nguồn chuyên nghiệp. Model F423-6 phù hợp với các hệ thống cần một điểm kết nối nguồn có dòng tải lớn, cấu hình tiếp địa bảo vệ và khả năng chống nước bắn trong điều kiện sử dụng thông thường.

Thông số kỹ thuật đã xác minh

Hạng mục	Thông số
Mã hàng	F423-6
Loại sản phẩm	Ổ cắm CEE gắn âm dạng nghiêng
Dòng điện định mức	32A
Số cực	3 cực, cấu hình 2P+PE
Điện áp và tần số định mức	200–250V AC, 50/60Hz
Vị trí cực tiếp địa	6h
Cấp bảo vệ	IP44
Vật liệu vỏ	PA6
Vật liệu tiếp điểm	Đồng thau
Phương thức đấu nối	Đầu nối bắt vít
Kích thước mặt bích	80 x 97 mm
Khoảng cách tâm lỗ cố định	60 x 73 mm
Thương hiệu	PCE
Xuất xứ thương hiệu	Áo

Ưu điểm và tính năng nổi bật của PCE F423-6

• Thiết kế dạng nghiêng tạo hướng cắm thuận tiện, đặc biệt hữu ích khi ổ cắm được bố trí trên mặt tủ điện, bảng nguồn hoặc vỏ máy ở vị trí thấp.
• Khả năng tải dòng lớn đáp ứng nhu cầu cấp nguồn cho thiết bị công nghiệp có mức tiêu thụ cao hơn các ổ cắm dân dụng thông thường.
• Cấu hình có cực tiếp địa bảo vệ PE giúp kết nối vỏ kim loại của thiết bị với hệ thống nối đất khi thi công đúng kỹ thuật.
• Vỏ bằng nhựa PA6 có độ bền cơ học và độ ổn định phù hợp với môi trường vận hành công nghiệp.
• Tiếp điểm bằng đồng thau hỗ trợ dẫn điện ổn định và duy trì lực tiếp xúc khi ghép nối với phích cắm tương thích.
• Đầu nối bắt vít giúp thợ điện thao tác đấu dây, kiểm tra và bảo trì kết nối thuận tiện.
• Cơ cấu định vị theo vị trí cực tiếp địa giúp hạn chế ghép nhầm với phích cắm có cấu hình điện áp hoặc số cực không tương thích.
• Nắp che phía trước hỗ trợ bảo vệ vùng tiếp điểm khi không cắm phích và góp phần duy trì khả năng chống nước bắn khi lắp đặt đúng hướng dẫn.
• Kết cấu gắn âm giúp phần thân ổ cắm nằm bên trong tủ hoặc vỏ thiết bị, mang lại bề mặt lắp đặt gọn gàng và giảm nguy cơ va chạm trực tiếp.

IP44 có phải là ổ cắm kín nước hoàn toàn không?

Ổ cắm công nghiệp IP44 có khả năng hạn chế vật rắn xâm nhập và chống nước bắn từ nhiều hướng trong phạm vi cấp bảo vệ được công bố. Đây không phải là loại ổ cắm kín nước hoàn toàn, không phù hợp để ngâm nước, phun rửa bằng tia nước áp lực cao hoặc sử dụng tại vị trí thường xuyên bị nước bao phủ.

Hiệu quả bảo vệ thực tế còn phụ thuộc vào hướng lắp, tình trạng nắp che, phích cắm ghép nối, độ kín của tủ điện và chất lượng thi công. Với khu vực có mưa trực tiếp, bụi nhiều hoặc yêu cầu vệ sinh bằng nước, cần đánh giá một sản phẩm có cấp bảo vệ cao hơn.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của ổ cắm

PCE F423-6 tạo điểm lấy điện cố định trên tủ phân phối, bảng nguồn hoặc máy móc. Sản phẩm tiếp nhận nguồn điện từ hệ thống dây dẫn phía sau và truyền điện tới thiết bị thông qua một phích cắm CEE có cấu hình tương thích.

Cấu hình cực của ổ cắm gồm các cực cấp nguồn và một cực tiếp địa bảo vệ. Vì vậy, ký hiệu 3P của sản phẩm thể hiện tổng số cực tiếp xúc, không nên hiểu là một ổ cắm ba pha thông thường. Người thiết kế phải đối chiếu sơ đồ nguồn và cấu hình phích cắm trước khi lựa chọn.

Nguyên lý hoạt động

Dây nguồn được đưa từ bên trong tủ điện hoặc vỏ máy đến các đầu nối bắt vít ở phía sau ổ cắm. Khi phích cắm tương thích được đưa vào đúng vị trí định hướng, các chân dẫn điện của phích tiếp xúc với các tiếp điểm đồng thau bên trong ổ cắm, hình thành mạch cấp nguồn tới thiết bị.

Vị trí định hướng 6h kết hợp với hình dạng cơ khí của đầu nối giúp người dùng chỉ ghép được phích cắm có cấu hình phù hợp. Cực tiếp địa PE tạo đường dẫn bảo vệ từ vỏ thiết bị về hệ thống nối đất, hỗ trợ thiết bị bảo vệ tác động khi xảy ra sự cố chạm vỏ.

Ổ cắm không tích hợp chức năng đóng cắt, chống quá tải hoặc chống dòng rò. Các chức năng bảo vệ này cần được thực hiện bởi thiết bị phù hợp trong tủ điện, chẳng hạn cầu dao bảo vệ quá dòng và thiết bị bảo vệ dòng dư được lựa chọn theo thiết kế hệ thống.

Ứng dụng phù hợp

• Lắp trên tủ phân phối điện trong nhà máy, xưởng sản xuất và khu vực bảo trì.
• Tạo đầu ra cấp nguồn trên vỏ máy, cụm máy hoặc trạm thiết bị công nghiệp.
• Lắp trong hộp cấp nguồn di động hoặc bảng điện phục vụ công trường.
• Cấp điện cho máy móc, dụng cụ và thiết bị di động sử dụng phích CEE tương thích.
• Sử dụng tại nhà kho, khu hậu cần, khu triển lãm hoặc hệ thống tổ chức sự kiện có mạng điện công nghiệp.
• Thay thế điểm đấu nối tạm thời bằng một giao diện cắm rút có định hướng và tiếp địa rõ ràng hơn.

Lưu ý khi lựa chọn và lắp đặt

• Kiểm tra phích cắm của thiết bị phải tương thích về dòng định mức, điện áp, số cực và vị trí định hướng.
• Ngắt hoàn toàn nguồn điện, khóa nguồn và xác nhận hết điện trước khi đấu dây hoặc bảo trì.
• Đấu đúng các cực nguồn và cực tiếp địa theo ký hiệu trên sản phẩm; không sử dụng cực PE làm dây dẫn làm việc.
• Chọn tiết diện dây, thiết bị bảo vệ và phương pháp đi dây theo tải thực tế và tiêu chuẩn điện áp dụng tại công trình.
• Siết đầu nối bằng lực phù hợp, tránh siết thiếu gây phát nhiệt hoặc siết quá mức làm hỏng đầu nối.
• Lắp ổ cắm chắc chắn trên bề mặt phẳng, bảo đảm nắp có thể đóng kín và không bị cản trở.
• Không cắm hoặc rút phích khi thiết bị đang mang tải lớn nếu hệ thống chưa có phương án đóng cắt an toàn.
• Kiểm tra định kỳ dấu hiệu lỏng dây, cháy sém, oxy hóa, biến dạng hoặc suy giảm lực tiếp xúc.

Cam kết chính hãng và nơi mua PCE F423-6

Khi lựa chọn ổ cắm âm dạng nghiêng PCE F423-6 chính hãng, khách hàng cần đối chiếu đúng mã hàng, cấu hình cực, điện áp sử dụng, dòng định mức và cấp bảo vệ. Việc chọn đúng phiên bản giúp ổ cắm ghép nối chính xác với phích CEE hiện có và hạn chế rủi ro sử dụng sai hệ thống điện.

Khách hàng có thể liên hệ thietbicodien để được tư vấn lựa chọn đúng model, kiểm tra khả năng tương thích với phích cắm, nhận báo giá và đặt mua sản phẩm PCE chính hãng cho tủ điện, máy móc hoặc dự án công nghiệp.

thietbicodien cam kết cung cấp sản phẩm đúng thông tin đặt hàng, hỗ trợ kiểm tra cấu hình trước khi giao và tư vấn kỹ thuật phù hợp với nhu cầu sử dụng thực tế. Khách hàng nên cung cấp hình ảnh phích cắm, sơ đồ nguồn hoặc thông tin tải để quá trình lựa chọn được chính xác hơn.

Câu hỏi thường gặp về ổ cắm PCE F423-6

PCE F423-6 là ổ cắm gắn nổi hay gắn âm?

Đây là ổ cắm gắn âm. Phần thân và đầu nối dây được bố trí phía sau mặt tủ hoặc vỏ thiết bị, trong khi mặt ổ cắm dạng nghiêng nằm ở phía ngoài để người vận hành kết nối phích cắm.

Ký hiệu 3P trên F423-6 có nghĩa là ổ cắm điện ba pha không?

Không nên hiểu ký hiệu này là ổ cắm ba pha. Cấu hình chính xác của sản phẩm được thể hiện trong bảng kỹ thuật và bao gồm các cực nguồn cùng cực tiếp địa bảo vệ. Người mua cần đối chiếu cấu hình phích cắm thay vì chỉ dựa vào cách gọi số pha.

Ổ cắm F423-6 có dùng ngoài trời được không?

Sản phẩm có khả năng chống nước bắn trong giới hạn cấp bảo vệ được công bố, nhưng không phải loại kín nước hoàn toàn. Khi lắp ngoài trời, ổ cắm cần được che chắn, đặt đúng hướng và bảo vệ khỏi nước đọng, mưa trực tiếp kéo dài hoặc tia nước áp lực cao.

Có thể cắm phích điện dân dụng vào PCE F423-6 không?

Không. Sản phẩm sử dụng giao diện CEE công nghiệp có hình dạng, kích thước và cơ cấu định hướng riêng. Chỉ nên sử dụng phích cắm có cấu hình tương thích theo thông số trong bảng.

Ổ cắm có tích hợp cầu dao hoặc thiết bị chống giật không?

Không. Đây là bộ phận kết nối điện, không thay thế thiết bị đóng cắt và bảo vệ. Hệ thống cần được trang bị giải pháp bảo vệ quá dòng, ngắn mạch và dòng rò phù hợp với tải và điều kiện lắp đặt.

Thiết kế dạng nghiêng mang lại lợi ích gì?

Hướng cắm nghiêng giúp thao tác thuận tiện hơn, giảm tình trạng dây cáp bị bẻ gập sát mặt tủ và hỗ trợ hướng dây xuống dưới sau khi kết nối. Thiết kế này đặc biệt phù hợp với bảng điện hoặc tủ điện lắp theo phương thẳng đứng.

Cần kiểm tra gì trước khi đặt mua F423-6?

Người mua cần kiểm tra cấu hình nguồn, phích cắm hiện có, yêu cầu về dòng tải, điều kiện môi trường và kích thước vị trí lắp. Các thông tin này phải phù hợp với bảng kỹ thuật của sản phẩm.

Có thể thay ổ cắm cũ bằng F423-6 mà không chỉnh sửa mặt tủ không?

Khả năng thay thế trực tiếp phụ thuộc vào kích thước mặt bích, khoảng cách tâm lỗ bắt vít và không gian phía sau mặt tủ. Cần đo vị trí lắp hiện hữu rồi đối chiếu với các kích thước trong bảng trước khi thi công.
