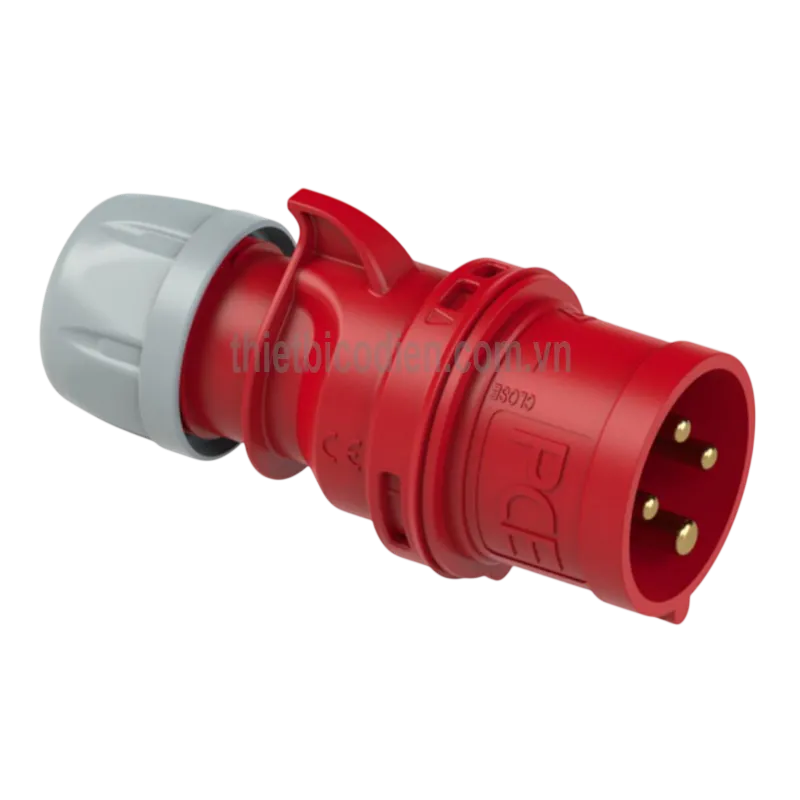

Phích cắm di động loại không kín nước PCE F024-6 (32A, 4P, 400V, IP44)

Giới thiệu phích cắm di động PCE F024-6 32A 4P 400V IP44

Phích cắm di động loại không kín nước PCE F024-6 là đầu nối điện công nghiệp dùng để cấp nguồn xoay chiều ba pha cho máy móc và thiết bị không yêu cầu dây trung tính. Sản phẩm có cấu hình 4 cực gồm ba cực pha và một cực tiếp địa bảo vệ, phù hợp với hệ thống điện công nghiệp sử dụng chuẩn kết nối CEE.

Với thiết kế dạng thẳng, dễ lắp vào dây cáp di động và khả năng bảo vệ chống vật rắn cùng nước bắn tóe, phích cắm công nghiệp 32A 4P 400V IP44 đáp ứng tốt nhu cầu kết nối nguồn tại nhà máy, xưởng sản xuất, công trường và các hệ thống phân phối điện tạm thời có điều kiện môi trường phù hợp.

Thương hiệu PCE và xuất xứ sản phẩm

PCE là thương hiệu của PC Electric Gesellschaft m.b.H., doanh nghiệp có trụ sở tại Áo và chuyên sản xuất phích cắm, ổ cắm CEE, thiết bị phân phối điện cùng các giải pháp kết nối điện cho công nghiệp và thương mại. Model F024-6 thuộc nhóm phích cắm di động chống bắn tóe và được catalogue PCE xác nhận xuất xứ Áo.

Ưu điểm và tính năng nổi bật của PCE F024-6

Thông số kỹ thuật đã xác thực

Đặc tính	Thông tin
Mã hàng	F024-6
Loại sản phẩm	Phích cắm di động dạng thẳng, loại chống bắn tóe
Dòng điện định mức	32 A
Số cực	4P (3P+PE)
Điện áp định mức	400 V AC
Tần số	50/60 Hz
Vị trí cực tiếp địa	6h
Cấp bảo vệ	IP44
Màu nhận diện	Đỏ
Vật liệu vỏ	Polyamide 6 (PA6)
Phương pháp đấu dây	Đầu nối bắt vít
Chuẩn kết nối	CEE công nghiệp theo IEC/EN 60309
Xuất xứ	Áo

Những lợi ích nổi bật khi sử dụng

• Kết nối nguồn ba pha ổn định: cấu hình ba pha kết hợp tiếp địa bảo vệ phù hợp với nhiều loại động cơ và máy công nghiệp không cần dây trung tính.
• Cơ cấu định vị 6h: vị trí cực tiếp địa và rãnh định hướng giúp phích chỉ ghép với ổ cắm có cấu hình tương thích, hạn chế cắm nhầm hệ điện áp.
• Mã màu đỏ dễ nhận diện: hỗ trợ kỹ thuật viên nhanh chóng phân biệt nhóm đầu nối dùng cho nguồn điện công nghiệp ba pha.
• Vỏ nhựa PA6 bền chắc: vật liệu có đặc tính cách điện, chịu mài mòn và phù hợp với yêu cầu sử dụng thường gặp trong môi trường công nghiệp.
• Bảo vệ chống bắn tóe IP44: thích hợp sử dụng trong nhà hoặc khu vực có mái che, nơi có nguy cơ bụi và nước bắn nhẹ nhưng không yêu cầu đầu nối kín nước hoàn toàn.
• Đấu dây bắt vít thuận tiện: cho phép lắp đặt, kiểm tra và bảo trì dây dẫn bằng dụng cụ điện thông dụng.
• Thiết kế di động dạng thẳng: thuận lợi khi lắp vào cáp cấp nguồn cho máy móc, dây điện nối dài hoặc bộ phân phối điện lưu động.

Chức năng, nguyên lý hoạt động và ứng dụng của PCE F024-6

Chức năng của phích cắm

Phích cắm PCE F024-6 4P tạo điểm kết nối tháo lắp giữa dây cáp nguồn và ổ cắm công nghiệp tương thích. Thiết bị dẫn ba đường pha đến tải, đồng thời duy trì đường tiếp địa bảo vệ từ vỏ hoặc khung kim loại của máy về hệ thống nối đất.

Do cấu hình không có cực trung tính, sản phẩm phù hợp với các tải ba pha chỉ sử dụng ba dây pha và dây PE. Không nên chọn model này cho thiết bị cần nguồn pha với trung tính, mạch điều khiển lấy điện áp pha–trung tính hoặc tải yêu cầu cấu hình 5 cực.

Nguyên lý hoạt động

Khi lắp đặt, các dây pha được cố định vào ba đầu cực tương ứng bên trong phích, còn dây PE được đấu vào cực tiếp địa. Sau khi phích được cắm hoàn toàn vào ổ cắm phù hợp, các chân dẫn điện tiếp xúc với các cực bên trong ổ cắm để hình thành đường cấp nguồn ba pha cho thiết bị.

Rãnh định hướng và vị trí tiếp địa 6h kiểm soát chiều cắm, trong khi mã màu của vỏ hỗ trợ nhận biết nhóm điện áp. Cơ chế này giúp hạn chế việc ghép nối với ổ cắm khác điện áp, khác số cực hoặc khác vị trí tiếp địa.

F024-6 chỉ thực hiện chức năng kết nối điện, không thay thế thiết bị đóng cắt hoặc bảo vệ. Mạch cấp nguồn vẫn phải được trang bị CB, cầu chì, thiết bị bảo vệ dòng rò và phương tiện cô lập nguồn phù hợp với thiết kế của hệ thống.

Ứng dụng tiêu biểu

• Cấp nguồn cho động cơ điện ba pha, máy bơm, quạt công nghiệp và thiết bị truyền động không sử dụng dây trung tính.
• Kết nối máy sản xuất, máy gia công, thiết bị cơ khí và cụm máy di động trong nhà xưởng.
• Lắp trên dây cáp cấp nguồn, dây nối dài công nghiệp hoặc bộ phân phối điện lưu động.
• Sử dụng tại nhà máy, kho vận, khu bảo trì, công trường và khu vực kỹ thuật có mái che.
• Thay thế phích cắm cũ trong hệ thống đang dùng ổ cắm tương thích cùng dòng điện, số cực, điện áp và vị trí tiếp địa.

Lưu ý khi lựa chọn và lắp đặt

• Đối chiếu đầy đủ số cực, điện áp, dòng định mức, vị trí tiếp địa và cấp bảo vệ của ổ cắm trước khi kết nối.
• Ngắt, khóa và kiểm tra hết điện trước khi mở vỏ phích hoặc thực hiện đấu dây.
• Chọn tiết diện cáp phù hợp với tải, chiều dài đường dây và yêu cầu của hệ thống bảo vệ.
• Đấu đúng ba dây pha và dây PE; không sử dụng cực tiếp địa làm dây trung tính.
• Siết chắc đầu cực và bộ phận giữ cáp, không để lõi đồng hở hoặc lực kéo truyền trực tiếp vào điểm đấu dây.
• Nên cô lập tải trước khi rút hoặc cắm phích vì sản phẩm không phải là thiết bị đóng cắt dưới tải.
• Không sử dụng trong môi trường ngập nước, mưa lớn trực tiếp hoặc nơi thường xuyên phun rửa bằng tia nước; các điều kiện này nên chọn đầu nối kín nước có cấp bảo vệ cao hơn.
• Việc lắp đặt và kiểm tra nên được thực hiện bởi kỹ thuật viên điện có chuyên môn.

Cam kết và nơi mua phích cắm PCE F024-6 chính hãng

Khi mua PCE F024-6 chính hãng, khách hàng cần kiểm tra đúng mã sản phẩm, cấu hình 4 cực, vị trí tiếp địa và khả năng tương thích với ổ cắm hiện có. Việc chọn đúng đầu nối giúp hệ thống vận hành ổn định, hạn chế phát nhiệt tại điểm tiếp xúc và tránh nhầm lẫn với phích cắm dành cho điện áp hoặc số cực khác.

Đặt mua sản phẩm tại thietbicodien để được tư vấn đối chiếu đúng model, kiểm tra cấu hình sử dụng, lựa chọn ổ cắm ghép nối phù hợp và nhận báo giá phích cắm PCE theo nhu cầu thực tế. thietbicodien cam kết cung cấp sản phẩm chính hãng, thông tin rõ ràng và hỗ trợ kỹ thuật trong quá trình lựa chọn thiết bị.

Câu hỏi thường gặp (FAQ)

PCE F024-6 được dùng cho hệ thống điện nào?

F024-6 dùng cho nguồn điện xoay chiều ba pha 400 V, với bốn cực gồm ba dây pha và một dây tiếp địa bảo vệ. Sản phẩm phù hợp với tải ba pha không cần dây trung tính.

Cấu hình 4P của F024-6 có bao gồm dây trung tính không?

Không. Cấu hình 4P của model này là 3P+PE, gồm ba cực pha và một cực tiếp địa. Thiết bị cần dây trung tính phải sử dụng phích cắm 5P dạng 3P+N+PE phù hợp.

IP44 có nghĩa là phích cắm kín nước hoàn toàn không?

Không. IP44 cho biết sản phẩm có khả năng chống vật rắn nhỏ và nước bắn tóe từ nhiều hướng, nhưng không được thiết kế để ngâm nước hoặc chịu tia nước mạnh. Vì vậy F024-6 thường được gọi là phích cắm loại không kín nước hoặc chống bắn tóe.

PCE F024-6 có thể cắm vào ổ cắm 5P 32A không?

Không. Phích và ổ cắm phải tương thích về số cực, dòng điện, nhóm điện áp và vị trí cực tiếp địa. Cấu hình cơ khí của chuẩn CEE giúp ngăn việc cắm phích 4P vào ổ cắm 5P không tương thích.

Vị trí tiếp địa 6h có tác dụng gì?

Ký hiệu 6h mô tả vị trí của cực tiếp địa theo mặt đồng hồ. Đây là một phần của cơ cấu mã hóa chuẩn CEE, giúp xác định đúng chiều cắm và phân biệt đầu nối theo nhóm điện áp, tần số và mục đích sử dụng.

F024-6 thường được lắp cho những thiết bị nào?

Sản phẩm thường được dùng cho động cơ ba pha, máy bơm, quạt công nghiệp, máy gia công và các thiết bị sản xuất không yêu cầu dây trung tính. Model này cũng có thể lắp trên dây cấp nguồn hoặc dây nối dài công nghiệp phù hợp.

Có thể sử dụng F024-6 ngoài trời không?

Có thể sử dụng tại khu vực ngoài trời có mái che và trong điều kiện nước bắn nhẹ phù hợp với IP44. Không nên để phích tiếp xúc trực tiếp với mưa lớn, nước đọng, môi trường ngập nước hoặc tia phun áp lực cao.

Cần lưu ý gì khi đấu dây cho phích cắm?

Phải ngắt nguồn hoàn toàn, đấu đúng ba dây pha và dây PE, sử dụng cáp có tiết diện phù hợp, siết chặt đầu cực và bộ phận giữ cáp. Sau khi lắp cần kiểm tra cách điện, tính liên tục của dây tiếp địa và độ chắc chắn của toàn bộ đầu nối.
