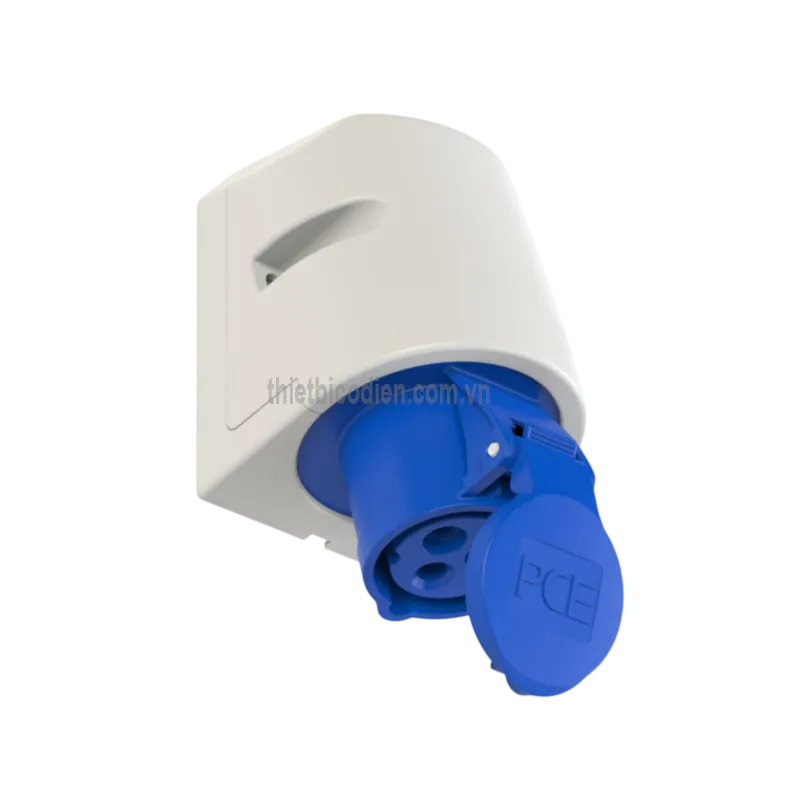

Ổ cắm gắn nổi loại không kín nước PCE F113-6 (16A, 3P, 230V, IP44)

1. Giới thiệu ổ cắm gắn nổi PCE F113-6 và nguồn gốc thương hiệu

Ổ cắm gắn nổi loại không kín nước PCE F113-6 là ổ cắm công nghiệp CEE dùng để tạo điểm cấp điện cố định trên bề mặt tường, vách máy hoặc kết cấu kỹ thuật. Sản phẩm có cấu hình 3 cực gồm hai cực dẫn điện và một cực tiếp địa bảo vệ, phù hợp với nguồn điện xoay chiều 230V trong nhà xưởng, khu bảo trì và các hệ thống điện công nghiệp.

PCE là thương hiệu thiết bị điện công nghiệp của Áo, chuyên phát triển và sản xuất phích cắm, ổ cắm CEE, hộp phân phối điện và phụ kiện kết nối nguồn. Theo tài liệu kỹ thuật của hãng, sản phẩm tương ứng với article 113-6, có xuất xứ Áo và được thiết kế theo cấu hình điện áp của tiêu chuẩn EN 60309-2.

Với kiểu ổ cắm công nghiệp gắn nổi 16A, người dùng không cần tạo hốc âm sâu như ổ cắm lắp chìm. Thiết bị thích hợp cho các vị trí cần lắp đặt dễ quan sát, thuận tiện kiểm tra dây dẫn, bảo trì hoặc thay thế trong quá trình vận hành.

2. Ưu điểm và tính năng nổi bật của PCE F113-6

• Ổ cắm CEE 3P 230V sử dụng cấu hình 2P+PE, cung cấp đồng thời đường dẫn điện và đường tiếp địa bảo vệ cho thiết bị.
• Vị trí cực tiếp địa 6h và màu nhận diện xanh giúp người vận hành lựa chọn đúng loại phích cắm CEE tương thích.
• Cấp bảo vệ IP44 hỗ trợ hạn chế vật rắn kích thước lớn xâm nhập và chống nước bắn từ nhiều hướng trong điều kiện lắp đặt phù hợp.
• Vỏ PA6 có độ cứng cơ học tốt, phù hợp với yêu cầu sử dụng thường gặp trong hệ thống điện công nghiệp.
• Tiếp điểm bằng đồng thau CuZn giúp duy trì khả năng tiếp xúc điện ổn định khi lắp đúng kỹ thuật.
• Đầu nối bắt vít tạo liên kết chắc chắn với dây dẫn và thuận tiện cho việc kiểm tra lực siết khi bảo trì.
• Cáp có thể được đưa vào từ phía trên hoặc phía sau, giúp linh hoạt bố trí đường dây theo mặt bằng lắp đặt.
• Nắp che bản lề bảo vệ phần tiếp điểm khi ổ cắm không kết nối với phích cắm.

Bảng đặc tính kỹ thuật

Đặc tính	Giá trị
Kiểu thiết bị	Ổ cắm CEE gắn nổi
Mã article theo tài liệu PCE	113-6
Dòng điện định mức	16A
Số cực	3 cực, cấu hình 2P+PE
Điện áp và tần số định mức	200–250V AC, 50/60Hz
Điện áp nhận diện theo EN 60309-2	230V, màu xanh
Vị trí cực tiếp địa	6h
Cấp bảo vệ	IP44
Vật liệu vỏ	PA6
Vật liệu tiếp điểm	Đồng thau CuZn
Phương pháp đấu nối	Đầu nối bắt vít
Hướng đưa cáp	Phía trên hoặc phía sau
Tiết diện dây mềm	1–2,5mm²
Tiết diện dây cứng	1–4mm²
Kích thước tham chiếu	142 x 97mm
Nhiệt độ môi trường làm việc	-25 đến 40°C
Khả năng chịu nhiệt của vật liệu	-25 đến 80°C
Xuất xứ theo datasheet	Áo

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của ổ cắm

PCE F113-6 tạo một điểm lấy điện cố định để kết nối thiết bị sử dụng phích cắm CEE có cùng dòng định mức, số cực, điện áp và vị trí cực tiếp địa. Thiết kế gắn nổi giúp ổ cắm phù hợp với hệ thống dây đi nổi, máng cáp hoặc các vị trí khó thi công hộp âm.

Nguyên lý hoạt động

Dây pha, dây trung tính và dây tiếp địa bảo vệ của nguồn điện được đấu vào các đầu nối bắt vít bên trong ổ cắm. Khi phích cắm CEE tương thích được cắm đúng chiều, các chân tiếp xúc của phích cắm kết nối với tiếp điểm trong ổ cắm, hình thành đường truyền điện từ nguồn đến thiết bị.

Đường PE duy trì liên kết tiếp địa bảo vệ cho vỏ kim loại hoặc bộ phận cần nối đất của tải. Cấu trúc định vị 6h và hình dạng cơ khí của chuẩn CEE giúp hạn chế việc kết nối nhầm với phích cắm có cấu hình điện áp khác. Khi tháo phích cắm, nắp che có thể đóng lại để bảo vệ khu vực tiếp điểm.

Ứng dụng thực tế

Ổ cắm công nghiệp 16A 230V IP44 có thể được sử dụng tại nhà xưởng, khu vực bảo trì máy, kho hàng, trạm kỹ thuật, gara, công trường có mái che, hệ thống điện lưu động hoặc điểm cấp nguồn cho máy móc và dụng cụ điện dùng phích CEE tương thích.

IP44 là cấp chống nước bắn, không phải cấp kín nước hoàn toàn. Vì vậy, sản phẩm không thích hợp để ngâm nước, lắp tại vị trí thường xuyên chịu mưa tạt mạnh hoặc môi trường yêu cầu khả năng kín nước tương đương IP67.

Lưu ý khi lựa chọn và lắp đặt

• Chỉ sử dụng phích cắm CEE có cấu hình tương thích với ổ cắm về điện áp, dòng điện, số cực và vị trí 6h.
• Ngắt hoàn toàn nguồn điện và kiểm tra hết điện trước khi mở vỏ hoặc đấu dây.
• Đấu đúng dây pha, dây trung tính và dây tiếp địa; không sử dụng cực PE thay cho dây trung tính.
• Chọn tiết diện dây dẫn, thiết bị bảo vệ quá dòng và bảo vệ chống rò phù hợp với tải và quy chuẩn điện tại công trình.
• Siết đầu nối đúng lực, bảo đảm dây không bị tuột, dập lõi hoặc lộ phần dẫn điện ra ngoài đầu cực.
• Lắp ổ cắm trên bề mặt chắc chắn, giữ kín vị trí đưa cáp và đóng nắp khi không sử dụng.
• Việc thi công nên được thực hiện bởi kỹ thuật viên điện có chuyên môn.

4. Cam kết và nơi mua ổ cắm PCE F113-6

Để bảo đảm đúng cấu hình ổ cắm PCE chính hãng, khách hàng nên kiểm tra đầy đủ model, số cực, điện áp, vị trí 6h và cấp bảo vệ trước khi đặt hàng. Việc lựa chọn đúng sản phẩm giúp tránh tình trạng phích cắm không tương thích hoặc sử dụng sai điều kiện môi trường.

Đặt mua ổ cắm gắn nổi PCE F113-6 chính hãng tại thietbicodien để được tư vấn lựa chọn đúng phụ kiện kết nối, kiểm tra thông tin kỹ thuật và nhận báo giá phù hợp cho nhu cầu mua lẻ, bảo trì hoặc triển khai dự án.

Câu hỏi thường gặp (FAQ)

PCE F113-6 có phải là ổ cắm điện ba pha không?

Không. Ký hiệu 3P của sản phẩm thể hiện ba cực theo cấu hình 2P+PE, gồm hai cực cấp điện và một cực tiếp địa bảo vệ. Đây là ổ cắm CEE 230V một pha, không phải ổ cắm ba pha công nghiệp.

Ổ cắm PCE F113-6 dùng với loại phích cắm nào?

Sản phẩm dùng với phích cắm CEE có cùng cấu hình điện, màu nhận diện và vị trí cực tiếp địa. Không nên cố cắm các loại phích có điện áp, số cực hoặc vị trí định hướng khác.

Cấp bảo vệ IP44 có dùng ngoài trời được không?

IP44 chống nước bắn trong điều kiện lắp đặt phù hợp nhưng không có nghĩa là kín nước hoàn toàn. Khi lắp ngoài trời, ổ cắm cần được đặt dưới mái che và tránh mưa tạt trực tiếp, ngập nước hoặc tia nước có áp lực.

PCE F113-6 có thể lắp âm tường không?

Đây là loại ổ cắm gắn nổi, được thiết kế để cố định trực tiếp lên bề mặt tường hoặc kết cấu kỹ thuật. Khi cần lắp âm, người dùng nên chọn đúng dòng ổ cắm CEE lắp âm có kết cấu chuyên dụng.

Vì sao ổ cắm có màu xanh và vị trí 6h?

Màu xanh là màu nhận diện dải điện áp theo cấu hình EN 60309-2, còn vị trí 6h thể hiện hướng của cực tiếp địa. Hai yếu tố này hỗ trợ nhận biết và hạn chế kết nối nhầm với hệ thống điện có cấu hình khác.

Có cần lắp thiết bị bảo vệ riêng cho ổ cắm không?

Có. Mạch cấp nguồn cần được bảo vệ quá tải, ngắn mạch và chống rò phù hợp với tải, dây dẫn cũng như điều kiện sử dụng. Thiết bị bảo vệ phải được lựa chọn bởi người có chuyên môn và tuân thủ quy chuẩn điện của công trình.

Ổ cắm này phù hợp với những khu vực nào?

Sản phẩm phù hợp với điểm cấp nguồn cố định tại nhà xưởng, kho, khu bảo trì, gara, trạm kỹ thuật và công trường có điều kiện môi trường đáp ứng cấp IP44. Không nên sử dụng trong khu vực ngập nước hoặc yêu cầu cấp bảo vệ kín nước cao hơn.
