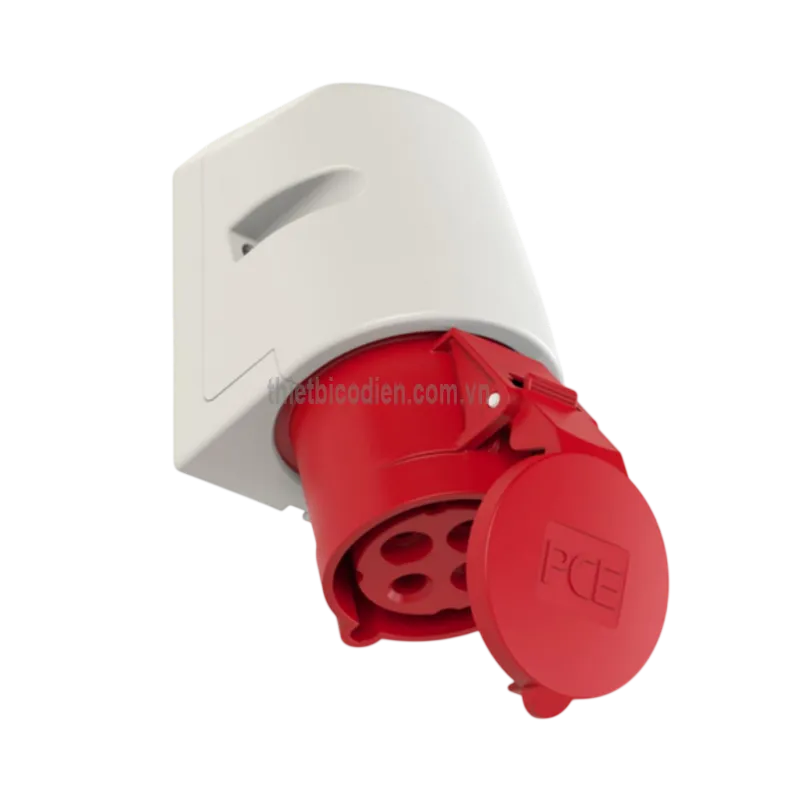

Ổ cắm gắn nổi loại không kín nước PCE F124-6 (32A, 4P, 400V, IP44)

Ổ cắm gắn nổi PCE F124-6 32A 4P 400V IP44 – thiết bị kết nối điện công nghiệp

Ổ cắm gắn nổi PCE F124-6 là ổ cắm công nghiệp CEE dùng để tạo điểm cấp nguồn cố định cho thiết bị điện ba pha. Sản phẩm có dòng điện định mức 32A, cấu hình 4 cực gồm 3 pha và tiếp địa, điện áp làm việc 400V, vị trí cực tiếp địa 6h và cấp bảo vệ IP44.

Với thiết kế gắn nổi trên tường, vách máy hoặc bề mặt tủ điện, model F124-6 phù hợp cho nhà xưởng, dây chuyền sản xuất, khu vực bảo trì và các hệ thống phân phối điện cần kết nối nhanh, đúng chuẩn giữa nguồn điện với phích cắm công nghiệp tương thích.

1. Giới thiệu và nguồn gốc thương hiệu PCE

PCE là thương hiệu thiết bị kết nối điện công nghiệp có nguồn gốc từ Áo, chuyên sản xuất phích cắm, ổ cắm CEE, hộp phân phối điện và các giải pháp cấp nguồn phục vụ môi trường công nghiệp. Hãng bắt đầu sản xuất các dòng phích cắm và đầu nối CEE từ năm 1973, sau đó phát triển thành một thương hiệu có hệ thống sản phẩm đa dạng cho lĩnh vực lắp đặt điện chuyên nghiệp.

Ổ cắm F124-6 thuộc nhóm ổ cắm gắn nổi công nghiệp IP44. Sản phẩm được thiết kế cho nguồn điện xoay chiều ba pha 380–415V, sử dụng bốn cực 3P+PE và không có cực trung tính. Cấu hình này phù hợp với động cơ, máy móc hoặc tải ba pha chỉ cần ba dây pha cùng dây bảo vệ tiếp địa.

Màu đỏ của thân ổ cắm giúp nhận biết nhanh nhóm điện áp công nghiệp 380–480V theo hệ thống mã màu của đầu nối CEE. Vị trí cực tiếp địa 6h đồng thời tạo khóa định vị cơ khí, hạn chế kết nối nhầm với phích cắm có điện áp hoặc cấu hình chân khác.

2. Ưu điểm và tính năng nổi bật

• Dòng định mức 32A, đáp ứng nhu cầu cấp điện cho nhiều loại máy móc và tải ba pha trong nhà xưởng.
• Cấu hình 4P dạng 3P+PE, gồm ba cực pha và một cực tiếp địa bảo vệ, không sử dụng dây trung tính.
• Điện áp định mức 380–415V AC, tần số 50/60Hz, phù hợp với hệ thống điện ba pha 400V thông dụng.
• Cấp bảo vệ IP44 giúp hạn chế vật rắn có kích thước lớn hơn 1 mm và nước bắn từ nhiều hướng khi sản phẩm được lắp đặt, sử dụng đúng cách.
• Vỏ làm từ PA6 có khả năng cách điện, chịu va chạm và chống mài mòn tốt trong điều kiện sử dụng công nghiệp thông thường.
• Tiếp điểm bằng đồng thau hỗ trợ dẫn điện ổn định và tạo bề mặt tiếp xúc chắc chắn với phích cắm tương thích.
• Đầu nối dây dạng vít giúp cố định dây dẫn bằng phương pháp cơ khí quen thuộc, thuận tiện cho thi công và bảo trì.
• Cho phép đưa cáp vào từ phía trên hoặc phía sau, hỗ trợ bố trí đường dây linh hoạt theo vị trí lắp đặt.
• Thiết kế gắn nổi giúp tạo điểm lấy điện cố định mà không cần khoét âm sâu vào tường hoặc bề mặt lắp đặt.
• Nắp che có tác dụng bảo vệ khu vực tiếp điểm khi không cắm phích, đồng thời hạn chế bụi và nước bắn trực tiếp vào bên trong.

Thông tin kỹ thuật chính

Đặc tính	Giá trị
Loại sản phẩm	Ổ cắm công nghiệp CEE gắn nổi
Mã hàng	F124-6
Dòng điện định mức	32A
Số cực	4 cực, cấu hình 3P+PE
Điện áp và tần số định mức	380–415V AC, 50/60Hz
Vị trí cực tiếp địa	6h
Cấp bảo vệ	IP44
Màu nhận diện điện áp	Đỏ
Vật liệu vỏ	PA6
Vật liệu tiếp điểm	Đồng thau
Phương pháp đấu dây	Đầu nối vít
Hướng đưa cáp	Phía trên hoặc phía sau
Kiểu lắp đặt	Gắn nổi cố định trên bề mặt
Xuất xứ	Áo

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của ổ cắm PCE F124-6

Chức năng chính của ổ cắm công nghiệp 32A 4P 400V là tạo giao diện kết nối cố định giữa mạng điện ba pha và phích cắm cấp nguồn cho thiết bị. Khi được lắp trên tường, khung máy hoặc bề mặt tủ điện, ổ cắm cho phép người vận hành kết nối và tháo thiết bị thuận tiện hơn so với phương pháp đấu dây trực tiếp.

Cấu hình 3P+PE truyền ba dây pha L1, L2, L3 đến tải và duy trì đường tiếp địa bảo vệ PE. Do không có cực trung tính, sản phẩm chỉ nên dùng cho thiết bị ba pha được thiết kế tương thích với nguồn điện và sơ đồ đấu nối này.

Nguyên lý hoạt động

Nguồn điện ba pha từ tủ phân phối được đấu vào các đầu cực phía sau ổ cắm. Khi cắm đúng phích CEE 32A, 4 cực, 400V và vị trí 6h, các chân dẫn điện của phích tiếp xúc với tiếp điểm bên trong ổ cắm để hình thành mạch cấp nguồn tới thiết bị.

Hình dạng đầu nối, số cực, màu sắc và vị trí chân tiếp địa tạo thành cơ chế định vị cơ khí. Nhờ đó, phích cắm không tương thích về cấu hình hoặc cấp điện áp sẽ khó được lắp nhầm vào ổ cắm. Dây PE cung cấp đường dẫn bảo vệ cho vỏ kim loại của thiết bị khi hệ thống được đấu nối và tiếp địa đúng tiêu chuẩn.

Ổ cắm không thực hiện chức năng đóng cắt hoặc bảo vệ quá tải. Mạch điện cấp cho sản phẩm cần được trang bị thiết bị bảo vệ phù hợp như MCB, MCCB hoặc cầu chì, đồng thời có biện pháp bảo vệ dòng rò khi tiêu chuẩn của hệ thống yêu cầu.

Ứng dụng thực tế

• Cấp nguồn cho động cơ điện ba pha, máy bơm, quạt công nghiệp và máy nén khí.
• Lắp tại nhà xưởng, khu sản xuất, khu bảo trì và trạm kỹ thuật.
• Tạo điểm kết nối nguồn cho máy gia công, thiết bị cơ khí và dây chuyền sản xuất.
• Tích hợp trên tường, vách máy, khung thiết bị hoặc tủ phân phối điện.
• Sử dụng trong hệ thống điện tạm tại công trường khi vị trí lắp đặt có mái che và điều kiện môi trường phù hợp với IP44.
• Thay thế các điểm đấu dây trực tiếp bằng kết nối CEE thuận tiện hơn cho công tác vận hành và bảo trì.

Do chỉ có cấp bảo vệ IP44, sản phẩm phù hợp với khu vực trong nhà hoặc nơi có mái che, có thể xuất hiện bụi và nước bắn nhẹ. Đây không phải là ổ cắm kín nước IP67, vì vậy không nên lắp tại vị trí bị ngập, chịu mưa trực tiếp kéo dài, tia nước áp lực cao hoặc môi trường thường xuyên rửa vệ sinh bằng vòi phun mạnh.

4. Cam kết và nơi mua hàng

Khi lựa chọn ổ cắm gắn nổi PCE F124-6 chính hãng, khách hàng cần kiểm tra đúng mã sản phẩm, dòng điện 32A, cấu hình 4P 3P+PE, điện áp 400V, vị trí tiếp địa 6h và cấp bảo vệ IP44. Việc lựa chọn đúng thông số giúp ổ cắm tương thích với phích cắm, nguồn điện và thiết bị sử dụng thực tế.

Khách hàng có thể liên hệ mua sản phẩm chính hãng tại thietbicodien để được tư vấn lựa chọn đúng cấu hình, kiểm tra khả năng tương thích và nhận báo giá theo số lượng. Sản phẩm được cung cấp với thông tin rõ ràng, hỗ trợ kỹ thuật và chính sách bán hàng phù hợp cho khách hàng công nghiệp, nhà thầu cơ điện và đơn vị bảo trì nhà máy.

Câu hỏi thường gặp về PCE F124-6

PCE F124-6 sử dụng cho nguồn điện nào?

PCE F124-6 được thiết kế cho nguồn điện xoay chiều ba pha 380–415V, tần số 50/60Hz. Điện áp danh định thường được gọi là nguồn ba pha 400V.

Ổ cắm F124-6 có bao nhiêu cực?

Sản phẩm có bốn cực theo cấu hình 3P+PE, gồm ba cực pha và một cực tiếp địa bảo vệ. Ổ cắm không có cực trung tính N.

Ổ cắm này có dùng được cho tải cần dây trung tính không?

Không. Thiết bị cần dây trung tính phải sử dụng ổ cắm 5 cực dạng 3P+N+PE có dòng điện, điện áp và vị trí cực tiếp địa tương ứng.

Cấp bảo vệ IP44 có phải hoàn toàn kín nước không?

Không. Ổ cắm IP44 có khả năng hạn chế vật rắn lớn hơn 1 mm và nước bắn từ nhiều hướng, nhưng không được thiết kế để ngâm nước hoặc chịu tia nước áp lực cao. Khu vực ngoài trời không có mái che nên ưu tiên loại có cấp bảo vệ cao hơn.

F124-6 có thể kết nối với mọi phích cắm 32A không?

Không. Phích cắm phải đồng thời phù hợp về dòng điện 32A, số cực 4P, điện áp 380–415V, vị trí tiếp địa 6h và kiểu kết nối CEE. Không nên cố ghép nối với phích có số cực hoặc vị trí chân khác.

Ổ cắm có chức năng bảo vệ quá tải hoặc ngắn mạch không?

Không. Đây là thiết bị kết nối điện, không thay thế MCB, MCCB, cầu chì hoặc thiết bị bảo vệ dòng rò. Các thiết bị bảo vệ phải được lựa chọn và lắp trong mạch cấp nguồn theo thiết kế điện.

Cần lưu ý gì khi lắp đặt ổ cắm?

Phải cô lập nguồn điện trước khi thi công, kiểm tra chắc chắn mạch đã hết điện, đấu đúng các pha và cực PE, siết đầu nối theo yêu cầu kỹ thuật và sử dụng dây dẫn có tiết diện phù hợp. Việc lắp đặt nên do người có chuyên môn điện thực hiện.
