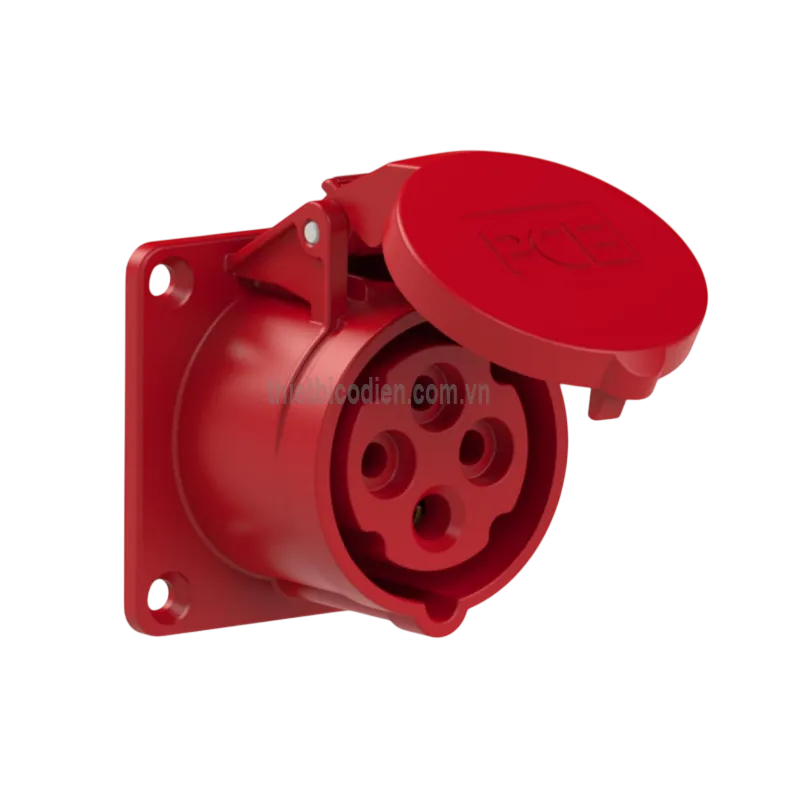

Ổ cắm gắn âm loại không kín nước dạng thẳng PCE F314-6 (16A, 4P, 400V, IP44)

1. Giới thiệu ổ cắm gắn âm loại không kín nước dạng thẳng PCE F314-6

Ổ cắm gắn âm loại không kín nước dạng thẳng PCE F314-6 là ổ cắm công nghiệp được thiết kế để lắp cố định trên mặt tủ điện, bảng điều khiển, hộp phân phối hoặc thân máy. Kiểu lắp âm giúp phần thân thiết bị nằm gọn phía sau bề mặt lắp đặt, trong khi đầu tiếp nhận phích cắm hướng thẳng ra ngoài để thao tác kết nối thuận tiện.

Sản phẩm thuộc nhóm đầu nối điện công nghiệp của thương hiệu PCE đến từ Áo. PCE chuyên phát triển và sản xuất phích cắm, ổ cắm CEE cùng các giải pháp phân phối điện phục vụ nhà máy, công trình, xưởng sản xuất và hệ thống máy móc công nghiệp.

Model F314-6 phù hợp với các vị trí cần một ổ cắm công nghiệp gắn âm dạng thẳng, có khả năng hạn chế bụi kích thước lớn và nước bắn tóe trong điều kiện sử dụng thông thường. Đây là phiên bản chống nước bắn, không phải loại kín nước hoàn toàn nên cần được lắp tại khu vực phù hợp với cấp bảo vệ của thiết bị.

Thông số và đặc tính được công bố

Thông số	Giá trị
Mã sản phẩm	F314-6
Loại thiết bị	Ổ cắm gắn âm dạng thẳng, chống nước bắn tóe
Dòng điện định mức	16A
Số cực	4P
Điện áp định mức	400V
Vị trí tiếp địa theo đồng hồ	6h
Cấp bảo vệ	IP44
Vật liệu thân	Polyamide 6
Điều kiện nhiệt độ sử dụng	Từ -25°C đến 80°C
Khả năng chịu nhiệt trong thời gian ngắn	100°C liên tục trong 1 giờ
Tiêu chuẩn	IEC 60309
Xuất xứ	Áo

2. Ưu điểm và tính năng nổi bật của PCE F314-6

• Thiết kế gắn âm dạng thẳng giúp tiết kiệm không gian bên ngoài tủ điện, tạo bề mặt lắp đặt gọn gàng và thuận tiện khi cắm hoặc rút phích.
• Cấu hình đầu nối được phân cực và định vị cơ khí, hỗ trợ hạn chế việc ghép nhầm với phích cắm không tương thích.
• Cấp bảo vệ IP44 giúp thiết bị chống sự xâm nhập của vật rắn kích thước lớn hơn giới hạn quy định và chống nước bắn tóe từ nhiều hướng.
• Thân bằng Polyamide 6 có khả năng chống mài mòn, chịu áp lực cơ học, hạn chế cháy lan và chống phản ứng với nhiều loại hóa chất thông dụng.
• Ổ cắm công nghiệp 4 cực tạo điểm kết nối nguồn ổn định cho hệ thống máy móc và thiết bị có cấu hình đầu nối tương ứng.
• Kiểu lắp cố định giúp giảm tình trạng ổ cắm bị kéo lê, xê dịch hoặc chịu lực trực tiếp từ dây dẫn như các loại ổ cắm di động.
• Phù hợp để tích hợp vào tủ phân phối điện, bảng điều khiển và các cụm cấp nguồn chế tạo theo yêu cầu của công trình.

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của ổ cắm PCE F314-6

PCE F314-6 tạo một điểm lấy nguồn cố định trên tủ điện hoặc thiết bị công nghiệp. Ổ cắm tiếp nhận phích cắm có cấu hình tương thích, giúp kết nối nguồn từ hệ thống phân phối đến máy móc, thiết bị sản xuất hoặc dây cấp nguồn di động.

Thiết kế dạng thẳng cho phép hướng cắm vuông góc với mặt lắp đặt. Nhờ đó, người vận hành có thể quan sát đầu nối, cắm phích đúng hướng và kiểm tra trạng thái kết nối dễ dàng.

Nguyên lý hoạt động

Dây nguồn được đấu vào các đầu cực phía sau ổ cắm. Khi phích cắm phù hợp được đưa vào đúng vị trí, các chân dẫn điện của phích tiếp xúc với bộ phận tiếp điểm bên trong ổ cắm, hình thành đường truyền điện đến thiết bị sử dụng.

Cấu trúc định vị cơ khí của đầu nối giúp chân cắm chỉ đi vào theo đúng hướng thiết kế. Khi phích được cắm hoàn toàn, bề mặt tiếp xúc ổn định sẽ giúp hạn chế điện trở tiếp xúc, giảm nguy cơ phát nhiệt tại mối nối và duy trì khả năng truyền tải điện trong phạm vi định mức.

Khi cần ngắt kết nối, người vận hành phải cô lập nguồn theo quy trình an toàn trước khi rút phích. Ổ cắm không có chức năng tự bảo vệ quá tải hoặc ngắn mạch, vì vậy mạch cấp điện vẫn phải được trang bị thiết bị bảo vệ phù hợp.

Ứng dụng tiêu biểu

• Lắp trên tủ điện phân phối công nghiệp và hộp cấp nguồn tại nhà máy.
• Tạo điểm cấp điện cho máy sản xuất, máy gia công, băng tải và thiết bị phụ trợ.
• Lắp trên bảng điều khiển, trạm cấp nguồn hoặc cụm ổ cắm chế tạo sẵn.
• Sử dụng trong xưởng cơ khí, nhà kho, khu vực bảo trì và dây chuyền lắp ráp.
• Ứng dụng tại công trình có mái che hoặc vị trí không chịu ngập nước và tia nước áp lực cao.

Lưu ý khi lựa chọn và lắp đặt

Phích cắm sử dụng cùng ổ cắm phải tương thích về số cực, dòng điện, điện áp, vị trí định hướng và cấp bảo vệ. Không nên cố cắm đầu nối khác cấu hình vì có thể làm hỏng cơ cấu định vị hoặc gây mất an toàn điện.

Việc đấu dây phải được thực hiện khi nguồn đã được cô lập và xác nhận hết điện. Người lắp đặt cần siết chắc các đầu cực, đấu đúng sơ đồ của hệ thống, bảo đảm dây bảo vệ được kết nối đầy đủ và lựa chọn dây dẫn có tiết diện phù hợp.

Do đây là ổ cắm chống nước bắn IP44, thiết bị không phù hợp với vị trí có nguy cơ ngập nước, rửa trực tiếp bằng vòi áp lực hoặc tiếp xúc thường xuyên với mưa lớn. Với môi trường ẩm ướt khắc nghiệt, nên lựa chọn dòng ổ cắm kín nước có cấp bảo vệ cao hơn.

4. Cam kết sản phẩm và nơi mua hàng

Khi mua ổ cắm PCE F314-6 chính hãng, khách hàng cần kiểm tra đúng model, cấu hình đầu nối, thông số trên thân thiết bị và tình trạng nguyên vẹn của sản phẩm. Việc lựa chọn đúng phiên bản giúp bảo đảm khả năng tương thích với phích cắm, hệ thống điện và môi trường lắp đặt thực tế.

Để được tư vấn lựa chọn sản phẩm, kiểm tra khả năng tương thích và nhận báo giá phù hợp cho đơn hàng hoặc dự án, hãy đặt mua chính hãng tại thietbicodien. Đội ngũ tư vấn hỗ trợ đối chiếu model, lựa chọn phụ kiện đi kèm và cung cấp giải pháp thiết bị điện công nghiệp theo nhu cầu sử dụng.

Câu hỏi thường gặp về ổ cắm PCE F314-6

PCE F314-6 là ổ cắm gắn âm hay gắn nổi?

Đây là ổ cắm gắn âm. Phần thân được đặt phía sau mặt tủ hoặc bảng lắp, còn đầu tiếp nhận phích cắm hướng thẳng ra phía trước.

Ổ cắm F314-6 có thể dùng với mọi phích cắm công nghiệp không?

Không. Phích cắm phải tương thích với ổ cắm về cấu hình cực, thông số điện, vị trí định hướng và kích thước cơ khí. Không được cố ghép hai đầu nối khác cấu hình.

Cấp bảo vệ của sản phẩm có phù hợp để lắp ngoài trời không?

Sản phẩm có khả năng chống nước bắn tóe nhưng không kín nước hoàn toàn. Khi lắp ngoài trời, ổ cắm cần được đặt tại vị trí có mái che và tránh mưa lớn, ngập nước hoặc tia nước áp lực cao.

PCE F314-6 có bảo vệ quá tải và ngắn mạch không?

Không. Ổ cắm chỉ thực hiện chức năng kết nối nguồn. Mạch điện phải được bảo vệ bằng cầu chì, MCB, MCCB hoặc thiết bị bảo vệ phù hợp với thiết kế hệ thống.

Ổ cắm dạng thẳng khác gì ổ cắm dạng nghiêng?

Ở phiên bản dạng thẳng, hướng cắm phích gần như vuông góc với mặt lắp đặt. Phiên bản dạng nghiêng hướng đầu cắm chếch xuống, phù hợp với một số bố trí cần giảm độ nhô hoặc giảm lực uốn của dây.

Có nên rút phích khi thiết bị đang mang tải không?

Không nên rút phích trực tiếp khi tải đang hoạt động, trừ khi hệ thống và đầu nối được thiết kế riêng cho thao tác đó. Cần tắt tải và cô lập nguồn trước khi cắm, rút hoặc bảo trì.

Cần kiểm tra gì trước khi đưa ổ cắm vào sử dụng?

Cần kiểm tra độ chắc của vít lắp, đầu cực đấu dây, dây bảo vệ, khả năng tương thích của phích cắm và tình trạng tiếp điểm. Không sử dụng sản phẩm bị nứt vỡ, biến dạng, cháy xém hoặc có dấu hiệu tiếp xúc kém.
