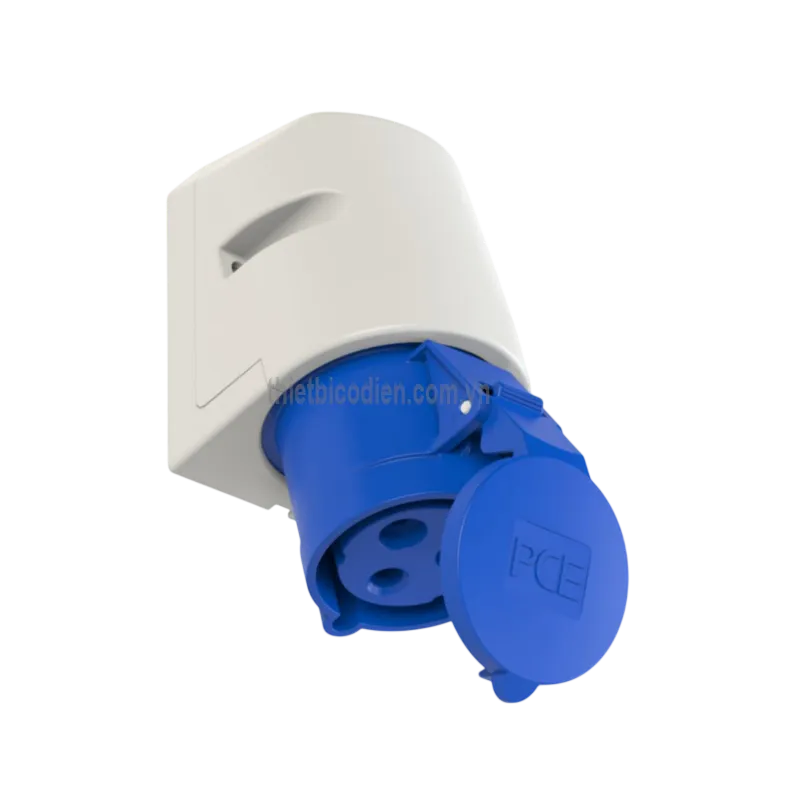

Ổ cắm gắn nổi loại không kín nước PCE F123-6 (32A, 3P, 230V, IP44)

Giới thiệu ổ cắm gắn nổi PCE F123-6 và nguồn gốc thương hiệu

Ổ cắm gắn nổi loại không kín nước PCE F123-6 là ổ cắm công nghiệp CEE dùng để tạo điểm cấp điện cố định trên tường, vách máy hoặc bề mặt lắp đặt. Sản phẩm có dòng điện định mức 32A, cấu hình 3P (2P+E), điện áp 230V AC, vị trí tiếp địa 6H và cấp bảo vệ IP44.

Cấu hình 3P của model này gồm hai cực dẫn điện và một cực bảo vệ PE, phù hợp với các tải điện 230V cần dòng điện lớn hơn ổ cắm dân dụng thông thường. Thiết kế theo chuẩn nhận dạng CEE giúp hạn chế việc kết nối nhầm với phích cắm khác điện áp, khác số cực hoặc khác vị trí tiếp địa.

PCE là thương hiệu của PC Electric, doanh nghiệp có trụ sở tại St. Martin im Innkreis, Áo. Hãng bắt đầu sản xuất phích cắm và ổ cắm CEE từ năm 1973, đồng thời chuyên phát triển các giải pháp kết nối điện công nghiệp, thiết bị phân phối điện và phụ kiện điện cho nhà máy, công trường và lĩnh vực thương mại.

Ưu điểm và tính năng nổi bật của PCE F123-6

• Ổ cắm công nghiệp 32A 230V đáp ứng nhu cầu cấp nguồn cho máy móc và thiết bị một pha có dòng tải tương đối lớn.
• Cấu hình 3 cực gồm 2P+E, có cực tiếp địa bảo vệ nhằm hỗ trợ nâng cao an toàn cho hệ thống và vỏ kim loại của thiết bị sử dụng điện.
• Vị trí tiếp địa 6H và màu xanh dương giúp nhận biết nhóm điện áp 200–250V theo hệ thống ổ cắm công nghiệp CEE.
• Cấp bảo vệ IP44 giúp hạn chế vật rắn có kích thước từ 1 mm trở lên và nước bắn từ nhiều hướng khi sản phẩm được lắp đặt, đóng nắp và sử dụng đúng cách.
• Vỏ PA6 có độ bền cơ học tốt, phù hợp với môi trường làm việc công nghiệp thông thường.
• Tiếp điểm bằng hợp kim đồng kẽm hỗ trợ dẫn điện ổn định và duy trì khả năng tiếp xúc điện khi sử dụng đúng tải định mức.
• Đầu nối kiểu bắt vít thuận tiện cho việc đấu dây, kiểm tra và bảo trì tại hiện trường.
• Kiểu ổ cắm gắn nổi trên tường giúp triển khai điểm cấp điện mà không cần khoét âm sâu vào kết cấu lắp đặt.
• Nắp che giúp bảo vệ phần tiếp điểm khi ổ cắm không được kết nối với phích cắm tương thích.

Thông số nhận dạng chính

Đặc tính	Giá trị
Mã hàng	F123-6
Kiểu thiết bị	Ổ cắm CEE gắn nổi trên tường
Số ổ cắm	1
Dòng điện định mức	32A
Số cực	3 cực (2P+E)
Điện áp và tần số định mức	200–250V AC, 50/60Hz
Vị trí tiếp địa	6H
Cấp bảo vệ	IP44
Màu vỏ	Xanh dương
Vật liệu vỏ	PA6
Vật liệu tiếp điểm	Hợp kim đồng kẽm
Phương pháp đấu nối	Đầu nối bắt vít
Tiết diện dây dẫn tối đa	10 mm²
Phương pháp lắp đặt	Lắp nổi trên tường hoặc bề mặt cố định

Chức năng, nguyên lý hoạt động và ứng dụng của PCE F123-6

Chức năng cấp nguồn cố định

PCE F123-6 tạo một điểm kết nối điện cố định giữa đường dây nguồn 230V và phích cắm CEE tương thích. Khi phích cắm 32A, 3P, 230V, 6H được cắm đúng vị trí, hai cực dẫn điện truyền nguồn đến thiết bị, trong khi cực PE kết nối dây bảo vệ của nguồn với hệ thống tiếp địa của tải.

Nguyên lý kết nối điện

Nguồn điện được đưa vào các đầu cực phía sau ổ cắm bằng phương pháp bắt vít. Các tiếp điểm bên trong giữ và tiếp xúc với chân phích cắm để hình thành đường dẫn điện có điện trở tiếp xúc thấp. Hình dạng cơ khí, số cực và vị trí 6H đóng vai trò khóa định hướng, nhờ đó chỉ phích cắm có cấu hình tương thích mới có thể ghép nối đúng cách.

Model này là thiết bị kết nối thụ động, không tự đóng cắt, chống quá tải hoặc chống rò điện. Vì vậy, mạch cấp cho ổ cắm phải được bố trí thiết bị bảo vệ quá dòng, bảo vệ ngắn mạch và bảo vệ dòng rò phù hợp với thiết kế hệ thống.

Ứng dụng phù hợp

• Cấp điện cho máy móc, dụng cụ và thiết bị 230V sử dụng phích cắm CEE 32A, 3P, 6H.
• Lắp trên tường nhà xưởng, trạm bảo trì, khu vực sản xuất hoặc vách máy.
• Lắp tại tủ điện phân phối, bảng cấp nguồn và cụm ổ cắm phục vụ thiết bị di động.
• Sử dụng trong gara, kho kỹ thuật, khu vực sửa chữa và dây chuyền sản xuất có mái che.
• Thay thế các điểm nối điện tạm thời bằng giải pháp đấu nối cố định, có cực tiếp địa và nhận dạng điện áp rõ ràng.

Lưu ý khi lựa chọn và sử dụng

IP44 không phải cấp kín nước hoàn toàn. Không nên dùng F123-6 tại vị trí ngập nước, thường xuyên chịu mưa trực tiếp, tia nước áp lực cao hoặc quy trình vệ sinh bằng vòi phun mạnh. Với môi trường ngoài trời khắc nghiệt hoặc có nguy cơ nước xâm nhập cao, nên lựa chọn ổ cắm có cấp bảo vệ IP67 phù hợp.

Trước khi đấu nối, cần cô lập nguồn điện và xác nhận mạch đã hết điện. Dây pha, dây trung tính và dây PE phải được đấu đúng ký hiệu; vít đầu cực cần được siết chắc theo yêu cầu kỹ thuật. Tiết diện dây dẫn, thiết bị bảo vệ và phích cắm đi kèm phải đáp ứng dòng tải thực tế nhưng không vượt quá định mức của ổ cắm.

Cam kết và nơi mua ổ cắm PCE F123-6 chính hãng

Để mua ổ cắm gắn nổi PCE F123-6 chính hãng, khách hàng có thể đặt hàng tại thietbicodien. Website hỗ trợ tư vấn lựa chọn đúng cấu hình 32A, 3P, 230V, 6H, IP44; kiểm tra khả năng tương thích với phích cắm và xác nhận phương án sử dụng theo từng hệ thống điện.

Khách hàng nên cung cấp mã hàng, số lượng, loại tải, vị trí lắp đặt và yêu cầu hồ sơ dự án khi đề nghị báo giá. Thông tin đầy đủ giúp thietbicodien tư vấn chính xác, tránh nhầm F123-6 với các phiên bản khác số cực, điện áp hoặc cấp bảo vệ.

Câu hỏi thường gặp về ổ cắm PCE F123-6

PCE F123-6 là ổ cắm một pha hay ba pha?

Đây là ổ cắm dùng cho nguồn 230V với cấu hình 3 cực gồm 2P+E. Ký hiệu 3P trong trường hợp này biểu thị tổng số ba cực kết nối, không đồng nghĩa với ổ cắm ba pha 3P+PE.

F123-6 có thể sử dụng với phích cắm CEE 16A không?

Không nên ghép nối theo cách cưỡng ép hoặc dùng phụ kiện không đúng chuẩn. Ổ cắm cần được sử dụng với phích cắm CEE có cùng dòng định mức 32A, cùng cấu hình 3 cực, cùng nhóm điện áp 230V và vị trí tiếp địa 6H.

Cấp bảo vệ IP44 của sản phẩm có ý nghĩa gì?

IP44 cho biết ổ cắm có khả năng hạn chế vật rắn từ 1 mm trở lên và nước bắn từ nhiều hướng trong điều kiện lắp đặt đúng. Cấp bảo vệ này không phù hợp với ngâm nước hoặc tia nước áp lực cao.

Ổ cắm PCE F123-6 có dùng ngoài trời được không?

Sản phẩm phù hợp hơn với khu vực trong nhà hoặc vị trí có mái che. Nếu lắp ngoài trời thường xuyên chịu mưa, bụi ẩm cao hoặc vệ sinh bằng vòi nước, nên chọn phiên bản có cấp bảo vệ IP67.

Model F123-6 có chức năng chống quá tải hoặc chống giật không?

Không. Đây là ổ cắm kết nối điện thụ động. Hệ thống phải được trang bị CB bảo vệ quá tải, ngắn mạch và thiết bị bảo vệ dòng rò phù hợp ở phía nguồn.

Vị trí 6H trên ổ cắm có tác dụng gì?

6H mô tả vị trí tương đối của cực tiếp địa theo mặt đồng hồ khi nhìn vào ổ cắm. Cơ chế này giúp phân biệt và hạn chế kết nối nhầm giữa các thiết bị CEE có điện áp hoặc cấu hình khác nhau.

Có thể đấu dây có tiết diện lớn hơn 10 mm² vào F123-6 không?

Không nên đấu dây vượt quá khả năng tiếp nhận của đầu cực. Với model này, kích thước dây dẫn tối đa được công bố là 10 mm²; tiết diện sử dụng thực tế còn phải được lựa chọn theo dòng tải, chiều dài tuyến dây và yêu cầu của hệ thống bảo vệ.
