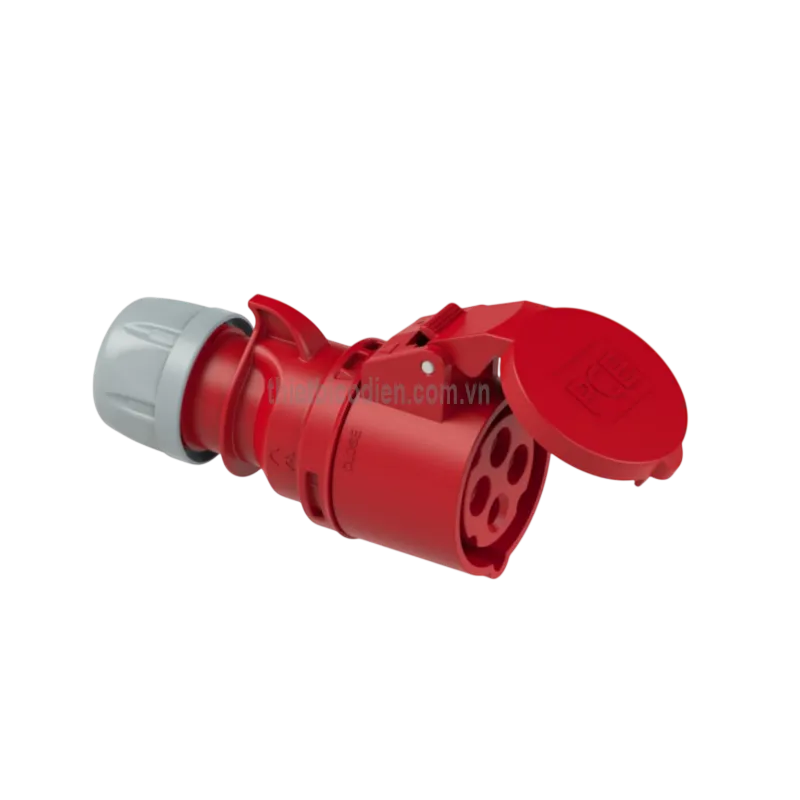

Ổ cắm nối loại không kín nước PCE F224-6 (32A, 4P, 400V, IP44)

1) Giới thiệu ổ cắm nối PCE F224-6 và nguồn gốc thương hiệu

Ổ cắm nối loại không kín nước PCE F224-6 là ổ cắm di động chuẩn CEE thuộc dòng SHARK, được thiết kế để nối nguồn điện ba pha cho máy móc và thiết bị công nghiệp. Sản phẩm có cấu hình 32A, 4P, 400V, vị trí tiếp địa 6h và cấp bảo vệ IP44, phù hợp với các hệ thống điện ba pha không sử dụng dây trung tính.

PCE là thương hiệu thiết bị kết nối điện công nghiệp có nguồn gốc tại Áo. Doanh nghiệp bắt đầu sản xuất phích cắm và ổ cắm CEE từ năm 1973, hiện chuyên cung cấp các giải pháp kết nối điện cho nhà máy, công trường, xưởng cơ khí, hệ thống phân phối điện và nhiều ứng dụng công nghiệp khác.

Model F224-6 sử dụng thân nhựa PA6, tiếp điểm bằng đồng thau và đầu nối dây dạng vít. Thiết kế ổ cắm thẳng, có nắp bảo vệ và bộ siết cáp giúp sản phẩm thuận tiện khi lắp ở đầu dây nguồn hoặc dây nối dài công nghiệp.

2) Ưu điểm và tính năng nổi bật của PCE F224-6

• Ổ cắm công nghiệp 32A 4P 400V đáp ứng nhu cầu cấp điện cho tải ba pha có dòng làm việc đến 32A.
• Cấu hình bốn cực gồm ba cực pha và một cực bảo vệ, ký hiệu 3P+PE; sản phẩm không có cực trung tính N.
• Vị trí tiếp điểm bảo vệ 6h và màu nhận diện đỏ giúp phân biệt nhóm điện áp 380–415V theo hệ thống kết nối CEE.
• Cấp bảo vệ IP44 chống bụi vật thể và nước bắn tóe, thích hợp cho khu vực công nghiệp có mái che hoặc môi trường được bảo vệ phù hợp.
• Thân ổ cắm bằng PA6 có độ bền cơ học tốt, phù hợp với nhu cầu đóng cắt và di chuyển thường xuyên trong môi trường làm việc công nghiệp.
• Tiếp điểm đồng thau tạo bề mặt tiếp xúc dẫn điện ổn định khi ghép đúng loại phích cắm tương thích.
• Đầu nối dây bằng vít giúp thợ điện kiểm soát lực siết và kiểm tra lại mối nối trong quá trình lắp đặt, bảo trì.
• Bộ siết cáp phía sau hỗ trợ cố định dây dẫn, hạn chế lực kéo tác động trực tiếp lên các đầu cực bên trong.
• Nắp che bảo vệ mặt ổ cắm khi không kết nối, góp phần hạn chế bụi bẩn, dị vật và nước bắn tiếp xúc với các cực điện.

Thông tin kỹ thuật xác thực

Đặc tính	Giá trị
Loại thiết bị	Ổ cắm nối CEE di động dòng SHARK
Dòng điện định mức	32A
Số cực	4 cực, cấu hình 3P+PE
Điện áp và tần số định mức	380–415V AC, 50/60Hz
Vị trí tiếp điểm bảo vệ	6h
Màu nhận diện	Đỏ
Cấp bảo vệ	IP44
Vật liệu thân	Nhựa PA6
Vật liệu tiếp điểm	Đồng thau
Công nghệ đấu nối	Đầu nối dây bằng vít
Tiết diện dây mềm phù hợp	2,5–6 mm²
Đường kính cáp phù hợp	11,5–20 mm
Kích thước tham khảo	Dài 161 mm, đường kính lớn nhất 94 mm
Nhiệt độ môi trường làm việc	-25 đến 40°C
Khả năng chịu nhiệt của vật liệu	-25 đến 80°C
Xuất xứ	Áo

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của ổ cắm nối PCE F224-6

Ổ cắm nối ba pha PCE F224-6 được lắp ở đầu dây cáp để tạo điểm kết nối di động với phích cắm CEE tương thích. Thiết bị truyền ba đường pha L1, L2, L3 và đường bảo vệ PE từ nguồn điện đến máy móc hoặc dây cấp điện nối dài.

Do cấu hình 4P là 3P+PE, sản phẩm phù hợp với thiết bị ba pha 400V không cần dây trung tính. Với tải yêu cầu cả dây N, người sử dụng phải chọn ổ cắm CEE loại 5P gồm 3P+N+PE.

Nguyên lý hoạt động

Khi phích cắm đúng chuẩn được đưa vào ổ cắm, hình dạng định vị cơ khí và vị trí 6h bảo đảm các chân cắm được ghép theo đúng cấu hình điện áp và cực bảo vệ. Các chân của phích cắm tiếp xúc với bộ tiếp điểm đồng thau bên trong ổ, tạo đường dẫn điện từ dây nguồn tới thiết bị sử dụng.

Dây dẫn được đấu vào các cực L1, L2, L3 và PE bằng vít siết. Phần siết cáp phía sau giữ chặt vỏ cáp, nhờ đó lực kéo hoặc rung động trên dây không truyền trực tiếp vào mối nối điện. Khi không sử dụng, nắp ổ cắm được đóng lại để bảo vệ mặt tiếp xúc và duy trì khả năng chống nước bắn tóe của thiết bị.

Ứng dụng thực tế

• Lắp đầu cái cho dây nối dài điện ba pha 32A trong nhà máy và xưởng sản xuất.
• Cấp nguồn cho động cơ, máy bơm, máy nén khí, máy hàn hoặc thiết bị cơ khí sử dụng điện ba pha 400V.
• Kết nối máy móc di động tại công trường xây dựng, khu vực bảo trì và lắp đặt thiết bị.
• Sử dụng trong tủ điện phân phối di động, bộ chia nguồn hoặc hệ thống cấp điện tạm thời.
• Thay thế ổ cắm nối bị hư hỏng trong hệ thống sử dụng phích cắm CEE 32A, 4P, 400V, 6h tương thích.

Lưu ý khi lựa chọn và lắp đặt

• Xác nhận thiết bị sử dụng nguồn ba pha 400V với cấu hình 3P+PE và không cần dây trung tính.
• Chỉ ghép với phích cắm có cùng dòng điện, số cực, điện áp, vị trí 6h và chuẩn kết nối tương thích.
• Ngắt hoàn toàn nguồn điện và kiểm tra hết điện trước khi tháo vỏ hoặc đấu dây.
• Đấu đúng các cực L1, L2, L3 và PE; không được sử dụng cực PE thay thế cho dây trung tính.
• Chọn cáp có tiết diện, đường kính và khả năng chịu tải phù hợp với dòng điện thực tế của mạch.
• Siết chắc vít đầu cực và bộ giữ cáp nhưng không làm hỏng lõi dẫn điện hoặc lớp cách điện.
• IP44 chỉ phù hợp với nước bắn tóe; không ngâm thiết bị trong nước, không phun nước áp lực cao và không sử dụng như sản phẩm kín nước IP67.

4) Cam kết và nơi mua ổ cắm PCE F224-6 chính hãng

Khách hàng có nhu cầu mua ổ cắm PCE F224-6 chính hãng có thể đặt hàng tại thietbicodien. Sản phẩm được tư vấn theo đúng cấu hình 32A, 4P, 400V, 6h và IP44, giúp hạn chế nhầm lẫn với các phiên bản 3P, 5P hoặc ổ cắm kín nước IP67.

thietbicodien hỗ trợ lựa chọn phích cắm đối ứng, dây cáp phù hợp và giải pháp kết nối nguồn cho máy móc công nghiệp. Liên hệ đội ngũ tư vấn để nhận thông tin hàng hóa, báo giá và phương án giao hàng theo nhu cầu thực tế của công trình.

Câu hỏi thường gặp (FAQ)

Ổ cắm PCE F224-6 có dây trung tính N không?

Không. PCE F224-6 loại 4P có cấu hình 3P+PE, gồm ba cực pha và một cực tiếp địa bảo vệ. Sản phẩm không có cực N.

PCE F224-6 sử dụng với loại phích cắm nào?

Ổ cắm cần được ghép với phích cắm CEE 32A, 4P, 400V, vị trí 6h tương thích. Trong cùng nhóm sản phẩm PCE, phích cắm di động F024-6 có cấu hình tương ứng.

Ổ cắm F224-6 có dùng được cho động cơ ba pha không?

Có, với điều kiện động cơ hoặc thiết bị sử dụng nguồn ba pha 380–415V, dòng điện không vượt quá định mức của hệ thống và không yêu cầu dây trung tính. Thiết bị bảo vệ và tiết diện cáp phải được lựa chọn theo tải thực tế.

IP44 có nghĩa là ổ cắm hoàn toàn kín nước không?

Không. Ổ cắm IP44 có khả năng bảo vệ trước vật thể rắn kích thước nhất định và nước bắn tóe từ nhiều hướng, nhưng không được thiết kế để ngâm nước hoặc chịu tia nước áp lực cao.

F224-6 có thể sử dụng ngoài trời không?

Sản phẩm có thể dùng tại khu vực ngoài trời được che chắn và lắp đặt đúng kỹ thuật. Đối với vị trí thường xuyên chịu mưa trực tiếp, ngập nước, bụi nặng hoặc vệ sinh bằng vòi áp lực, nên lựa chọn ổ cắm kín nước có cấp bảo vệ phù hợp hơn.

Tiết diện dây nào phù hợp với PCE F224-6?

Theo dữ liệu kỹ thuật của sản phẩm, đầu cực phù hợp với dây mềm có tiết diện từ 2,5 đến 6 mm²; bộ siết cáp tiếp nhận đường kính cáp từ 11,5 đến 20 mm. Tiết diện thực tế vẫn phải được tính theo dòng tải, chiều dài dây và điều kiện lắp đặt.

F224-6 khác gì so với ổ cắm PCE F225-6?

F224-6 là phiên bản 4P với cấu hình 3P+PE. F225-6 là phiên bản 5P, thường dùng cho hệ thống cần ba pha, dây trung tính và dây bảo vệ theo cấu hình 3P+N+PE.

Có được đấu điện khi ổ cắm đang mang điện không?

Không. Việc tháo vỏ, đấu dây hoặc kiểm tra đầu cực chỉ được thực hiện sau khi đã cô lập nguồn, khóa thiết bị đóng cắt khi cần thiết và xác nhận mạch hoàn toàn hết điện bằng dụng cụ đo phù hợp.
