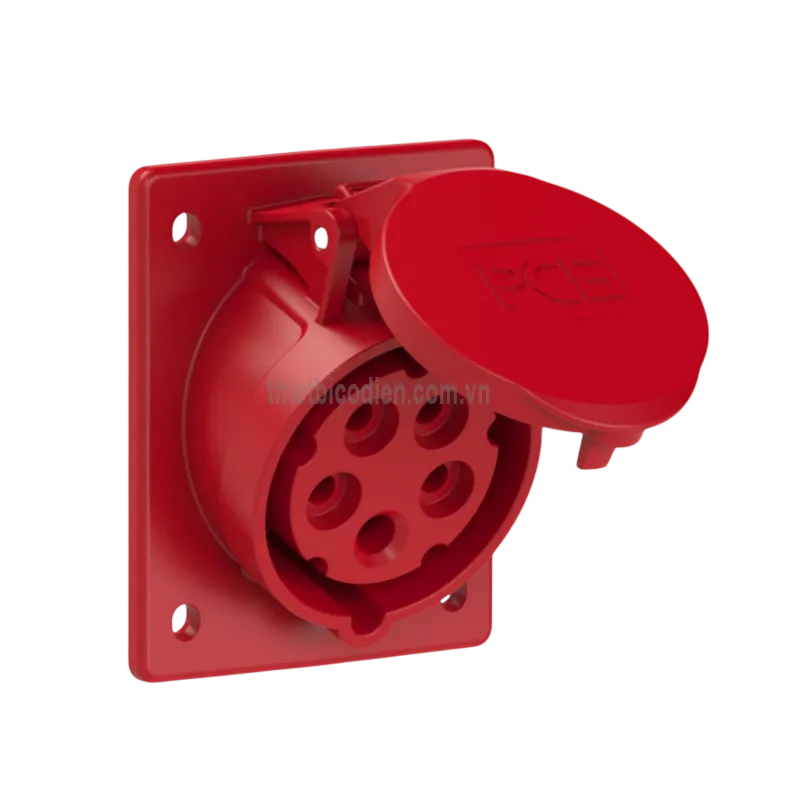

Ổ cắm âm loại không kín nước dạng nghiêng PCE F415-6 (16A, 5P, 400V, IP44)

Giới thiệu ổ cắm âm dạng nghiêng PCE F415-6 và nguồn gốc thương hiệu

Ổ cắm âm loại không kín nước dạng nghiêng PCE F415-6 là ổ cắm công nghiệp CEE lắp âm trên mặt tủ, bảng điều khiển hoặc vỏ máy. Sản phẩm có dòng điện định mức 16A, cấu hình 5 cực 3P+N+PE, dùng cho mạng điện xoay chiều ba pha 400V và đạt cấp bảo vệ IP44.

PCE là thương hiệu của PC Electric Gesellschaft m.b.H., doanh nghiệp có trụ sở tại Áo, chuyên sản xuất phích cắm, ổ cắm CEE, thiết bị phân phối điện và các giải pháp kết nối điện công nghiệp. Sản phẩm mang model F415-6 được thiết kế theo kiểu mặt bích nghiêng, phù hợp với những vị trí cần hướng đầu cắm và dây dẫn xuống phía dưới để bố trí hệ thống gọn gàng hơn.

Với cấu hình ổ cắm công nghiệp 16A 5P 400V, thiết bị đáp ứng nhu cầu cấp nguồn ba pha có dây trung tính và dây tiếp địa cho máy móc, tủ điện và các hệ thống phân phối điện công nghiệp.

Ưu điểm và tính năng nổi bật của PCE F415-6

• Cấu hình 5 cực 3P+N+PE, truyền đồng thời ba dây pha, dây trung tính và dây bảo vệ tiếp địa.
• Điện áp định danh 400V, vị trí 6h, sử dụng màu đỏ để nhận diện nhóm điện áp theo hệ thống kết nối CEE.
• Cấp bảo vệ IP44, hạn chế vật rắn có kích thước lớn hơn 1 mm và nước bắn từ nhiều hướng trong điều kiện lắp đặt đúng kỹ thuật.
• Thiết kế mặt bích dạng nghiêng giúp đầu phích và dây nguồn có hướng đi thuận tiện, phù hợp lắp trên mặt tủ hoặc panel đặt đứng.
• Vỏ làm từ PA6, tiếp điểm bằng đồng thau CuZn và kết nối dây bằng đầu cực bắt vít.
• Cơ cấu định vị 6h hỗ trợ ngăn việc ghép nối với phích cắm có cấu hình điện áp hoặc vị trí tiếp địa không tương thích.
• Kiểu lắp âm giúp giảm phần thân nhô ra khỏi mặt tủ, tạo bố cục gọn và thuận tiện cho hệ thống phân phối điện.

Thông số kỹ thuật đã đối chiếu

Thông số	Giá trị
Mã sản phẩm	F415-6
Loại thiết bị	Ổ cắm CEE mặt bích lắp âm dạng nghiêng
Dòng điện định mức	16A
Số cực	5 cực, cấu hình 3P+N+PE
Điện áp và tần số định mức	200/346V đến 240/415V AC, 50/60Hz
Điện áp nhận diện theo EN 60309-2	400V, màu đỏ
Vị trí chân tiếp địa	6h
Cấp bảo vệ	IP44
Vật liệu vỏ	PA6
Vật liệu tiếp điểm	Đồng thau CuZn, không xử lý bề mặt
Phương thức đấu dây	Đầu cực bắt vít
Kích thước mặt bích	80 x 97 mm
Khoảng cách tâm lỗ lắp	60 x 73 mm
Kiểu bố trí đầu cắm	Dạng nghiêng

Chức năng, nguyên lý hoạt động và ứng dụng của PCE F415-6

Chức năng cấp nguồn

Ổ cắm âm PCE F415-6 tạo điểm kết nối cố định giữa nguồn điện trong tủ hoặc thiết bị và phích cắm CEE tương thích. Năm tiếp điểm của ổ cắm lần lượt phục vụ ba dây pha L1, L2, L3, dây trung tính N và dây bảo vệ PE, nhờ đó có thể cấp điện cho tải ba pha cần sử dụng cả dây trung tính và tiếp địa.

Nguyên lý kết nối

Các dây nguồn được đấu vào đầu cực bắt vít phía sau ổ cắm. Khi phích cắm CEE 16A 5P 400V 6h tương thích được cắm vào, các chân dẫn điện tiếp xúc với bộ tiếp điểm đồng thau bên trong, hình thành đường truyền điện từ nguồn đến tải. Vị trí tiếp địa 6h, số cực và hình dạng định vị cơ khí giúp bảo đảm chỉ những phích cắm đúng cấu hình mới có thể ghép nối.

PCE F415-6 chỉ đảm nhiệm chức năng kết nối và phân phối nguồn, không tích hợp bảo vệ quá tải, ngắn mạch hoặc dòng rò. Mạch cấp cho ổ cắm cần được trang bị thiết bị bảo vệ phù hợp như MCB, MCCB, RCD hoặc RCBO theo thiết kế hệ thống.

Ứng dụng phù hợp

• Lắp trên mặt tủ điện phân phối và tủ điều khiển công nghiệp.
• Tạo đầu ra nguồn ba pha cho máy sản xuất, thiết bị cơ điện và dây chuyền tự động hóa.
• Lắp trên panel máy, hộp phân phối điện hoặc trạm cấp nguồn di động.
• Sử dụng trong nhà xưởng, khu bảo trì, công trường có mái che và khu vực có nguy cơ nước bắn nhẹ.
• Cấp nguồn tạm thời cho thiết bị sân khấu, triển lãm và hệ thống kỹ thuật sự kiện khi đáp ứng đúng điều kiện môi trường.

Do sản phẩm có cấp bảo vệ IP44, không nên sử dụng tại vị trí có nguy cơ ngập nước, phun nước áp lực cao hoặc môi trường yêu cầu độ kín IP67. Việc đấu nối phải được thực hiện khi nguồn đã được cô lập và bởi người có chuyên môn về điện.

Cam kết và nơi mua ổ cắm PCE F415-6 chính hãng

Khi lựa chọn ổ cắm PCE F415-6 chính hãng, người mua cần kiểm tra đúng dòng điện 16A, cấu hình 5P, điện áp 400V, vị trí 6h và kiểu lắp âm dạng nghiêng để tránh nhầm với các phiên bản 3P, 4P hoặc loại 32A.

Đặt mua sản phẩm tại thietbicodien để được tư vấn đúng mã hàng, kiểm tra khả năng tương thích với phích cắm hiện có, nhận báo giá và thông tin về tình trạng hàng, chứng từ cũng như chính sách bảo hành. thietbicodien cam kết cung cấp sản phẩm đúng model, thông số rõ ràng và phù hợp với nhu cầu lắp đặt thực tế.

Câu hỏi thường gặp (FAQ)

PCE F415-6 dùng cho điện một pha hay ba pha?

PCE F415-6 được thiết kế cho nguồn điện xoay chiều ba pha. Cấu hình 5 cực gồm ba dây pha, một dây trung tính và một dây bảo vệ tiếp địa.

Ổ cắm F415-6 có thể sử dụng với loại phích cắm nào?

Sản phẩm cần được ghép với phích cắm CEE có cùng dòng điện 16A, 5 cực, điện áp 400V và vị trí tiếp địa 6h. Phích cắm khác số cực, dòng định mức hoặc vị trí định hướng sẽ không phù hợp.

IP44 có nghĩa là ổ cắm hoàn toàn kín nước không?

Không. Ổ cắm IP44 chống nước bắn trong điều kiện lắp đặt đúng, nhưng không được thiết kế để ngâm nước hoặc chịu tia nước áp lực cao. Khu vực khắc nghiệt hơn nên sử dụng phiên bản có cấp bảo vệ IP67.

Ổ cắm dạng nghiêng khác gì ổ cắm dạng thẳng?

Ổ cắm dạng nghiêng hướng phích cắm và dây dẫn chếch xuống dưới, giúp bố trí cáp thuận tiện trên mặt tủ đặt đứng. Ổ cắm dạng thẳng có trục cắm vuông góc với mặt lắp và phù hợp với những vị trí có đủ khoảng trống phía trước.

PCE F415-6 có thể lắp nổi trực tiếp lên tường không?

Đây là ổ cắm mặt bích lắp âm nên cần được gắn vào panel, mặt tủ hoặc hộp lắp phù hợp. Khi cần lắp nổi, phải sử dụng hộp hoặc phụ kiện đế tương thích, không nên cố định trực tiếp nếu chưa có kết cấu bảo vệ phía sau.

F415-6 có tích hợp cầu dao hoặc chức năng chống rò không?

Không. Sản phẩm chỉ là đầu nối cấp nguồn. Hệ thống phải có thiết bị đóng cắt và bảo vệ quá tải, ngắn mạch, dòng rò được lựa chọn theo tải và quy chuẩn lắp đặt điện.

Có thể sử dụng F415-6 cho tải lớn hơn 16A không?

Không nên. Dòng điện vận hành không được vượt quá định mức 16A của ổ cắm và phích cắm đi kèm. Nếu tải yêu cầu dòng cao hơn, cần lựa chọn bộ kết nối CEE có dòng định mức phù hợp, chẳng hạn phiên bản 32A.
