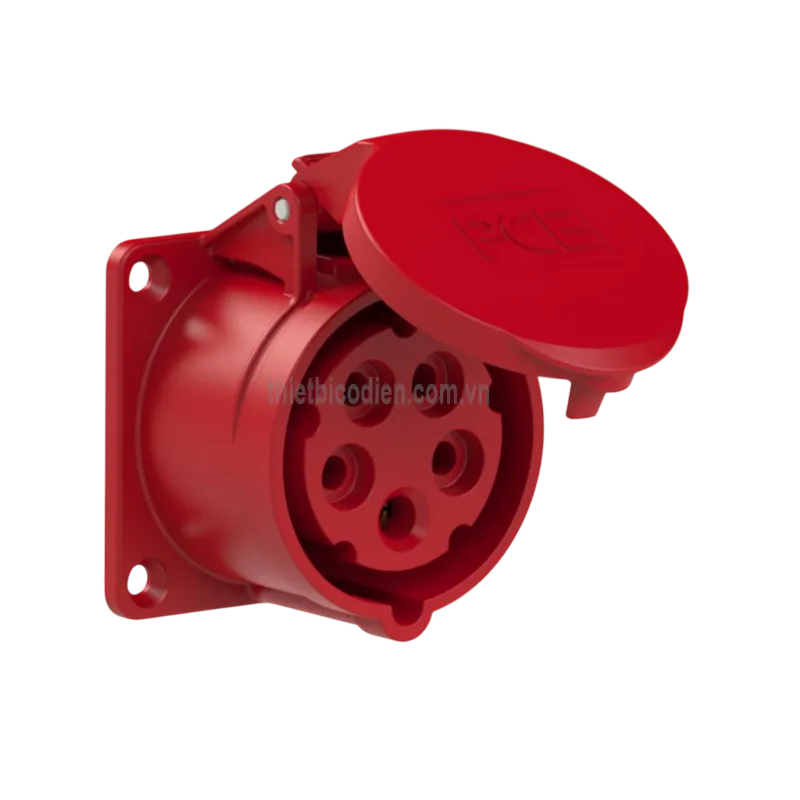

Ổ cắm gắn âm loại không kín nước dạng thẳng PCE F315-6 (16A, 5P, 400V, IP44)

Ổ cắm gắn âm loại không kín nước dạng thẳng PCE F315-6 – Giới thiệu & nguồn gốc thương hiệu

Ổ cắm gắn âm loại không kín nước dạng thẳng PCE F315-6 là ổ cắm công nghiệp CEE dùng để tạo điểm kết nối nguồn điện ba pha cố định trên mặt tủ điện, hộp phân phối hoặc thân máy. Sản phẩm có cấu hình 5 cực, phù hợp với hệ thống điện có ba dây pha, dây trung tính và dây bảo vệ tiếp địa.

PCE là thương hiệu thuộc PC Electric Gesellschaft m.b.H. của Áo, chuyên sản xuất phích cắm, ổ cắm CEE và thiết bị phân phối điện công nghiệp. PCE bắt đầu sản xuất các loại phích cắm và ổ cắm CEE từ năm 1973, phát triển danh mục sản phẩm phục vụ nhà máy, công trình, xưởng cơ khí, hệ thống máy móc và tủ điện công nghiệp.

Sản phẩm mang mã thương mại F315-6, tương ứng với mã hàng 315-6 trong tài liệu kỹ thuật của PCE. Thiết kế gắn âm dạng thẳng giúp phần thân ổ cắm nằm phía sau bề mặt lắp đặt, tạo bố cục gọn gàng và hạn chế thiết bị nhô ra khỏi mặt tủ.

Ưu điểm và tính năng nổi bật của PCE F315-6

• Thiết kế gắn âm dạng thẳng phù hợp để lắp cố định trên mặt tủ điện, bảng điều khiển, hộp nguồn hoặc vỏ máy.
• Ổ cắm công nghiệp 5P 400V hỗ trợ đầy đủ ba pha, trung tính và tiếp địa, phù hợp với nhiều thiết bị điện ba pha trong nhà máy.
• Vị trí cực tiếp địa được mã hóa theo hướng 6 giờ, giúp ổ cắm chỉ ghép nối đúng với loại phích cắm CEE tương thích.
• Cấp bảo vệ IP44 giúp hạn chế vật rắn có kích thước lớn hơn 1 mm và nước bắn từ nhiều hướng trong điều kiện sử dụng phù hợp.
• Vỏ bằng Polyamide 6 có độ bền cơ học tốt, thích hợp với môi trường lắp đặt công nghiệp và nhu cầu đóng cắt kết nối thường xuyên.
• Tiếp điểm bằng đồng thau hỗ trợ truyền điện ổn định, trong khi đầu nối vít giúp cố định dây dẫn chắc chắn khi được thi công đúng kỹ thuật.
• Nắp che giúp bảo vệ phần tiếp điểm khi ổ cắm không được sử dụng và hạn chế bụi hoặc dị vật xâm nhập trực tiếp.

Thông số kỹ thuật PCE F315-6

Thông số	Giá trị
Mã thương mại	F315-6
Mã hàng của PCE	315-6
Loại thiết bị	Ổ cắm CEE gắn âm dạng thẳng
Phương thức lắp đặt	Lắp trên mặt tủ, bảng điện hoặc bề mặt thiết bị
Dòng điện định mức	16 A
Số cực	5 cực, cấu hình 3P+N+PE
Điện áp và tần số định mức	200/346–240/415 V AC, 50/60 Hz; sử dụng phổ biến trong hệ thống 400 V
Vị trí cực tiếp địa	6h
Cấp bảo vệ	IP44
Màu nhận diện	Đỏ
Vật liệu vỏ	Polyamide 6, PA6
Vật liệu tiếp điểm	Đồng thau
Công nghệ đấu nối	Đầu nối vít
Kích thước mặt bích	70 x 70 mm
Khoảng cách tâm lỗ lắp	56 x 56 mm
Xuất xứ	Áo

Chức năng, nguyên lý hoạt động và ứng dụng của PCE F315-6

Chức năng của ổ cắm

Ổ cắm gắn âm PCE F315-6 tạo giao diện cấp nguồn cố định giữa hệ thống dây dẫn bên trong tủ điện với phích cắm CEE của máy móc hoặc dây nguồn bên ngoài. Cấu hình 3P+N+PE cho phép truyền ba pha điện, dây trung tính và dây tiếp địa bảo vệ qua cùng một đầu nối.

Sản phẩm là thiết bị kết nối điện thụ động, không có chức năng đóng cắt, bảo vệ quá tải, bảo vệ ngắn mạch hoặc chống dòng rò. Vì vậy, mạch cấp cho ổ cắm cần được trang bị thiết bị bảo vệ và cô lập nguồn phù hợp ở phía trước.

Nguyên lý hoạt động

• Các dây pha, dây trung tính và dây bảo vệ được đấu vào đúng đầu nối vít phía sau ổ cắm theo ký hiệu của nhà sản xuất.
• Khi phích cắm CEE tương thích được đưa vào, rãnh định vị và vị trí cực tiếp địa 6h sẽ dẫn hướng phích cắm theo đúng chiều.
• Các chân của phích cắm tiếp xúc với bộ phận dẫn điện bằng đồng thau bên trong ổ cắm, hình thành đường truyền điện từ tủ phân phối đến tải.
• Dây bảo vệ PE duy trì liên kết tiếp địa giữa nguồn cấp và vỏ hoặc bộ phận bảo vệ của thiết bị sử dụng điện.
• Khi rút phích cắm, mạch điện giữa ổ cắm và thiết bị được tách ra; nắp che nên được đóng lại để bảo vệ bề mặt tiếp điểm.

Ứng dụng thực tế

Ổ cắm âm công nghiệp 16A 5P thích hợp để tích hợp vào các hệ thống cần điểm cấp nguồn ba pha cố định, gọn và dễ thao tác. Những ứng dụng phổ biến gồm:

• Tủ điện phân phối trong nhà máy và xưởng sản xuất.
• Bảng cấp nguồn cho máy công cụ, máy đóng gói và dây chuyền tự động hóa.
• Hộp nguồn công nghiệp, trạm cấp điện lưu động và hệ thống điện công trường.
• Máy phát điện, thiết bị kiểm tra và hệ thống điện bảo trì.
• Xưởng cơ khí, kho hàng, khu kỹ thuật và khu vực sản xuất có mái che.

Lưu ý khi lựa chọn và lắp đặt

• Chỉ sử dụng với phích cắm CEE có cùng dòng điện, số cực, nhóm điện áp và vị trí cực tiếp địa.
• Phải cô lập hoàn toàn nguồn điện và kiểm tra xác nhận hết điện trước khi đấu nối hoặc bảo trì.
• Dây dẫn phải được chọn đúng tiết diện, tuốt dây phù hợp và siết chắc tại đầu nối vít.
• Việc lắp đặt nên do kỹ thuật viên điện có chuyên môn thực hiện theo sơ đồ hệ thống và quy định an toàn hiện hành.
• IP44 không đồng nghĩa với khả năng ngâm nước hoặc chịu tia nước áp lực cao; không lắp sản phẩm tại vị trí thường xuyên ngập nước hay bị phun rửa trực tiếp.
• Cần bố trí CB và thiết bị bảo vệ dòng rò phù hợp với tải, hệ thống nối đất và điều kiện vận hành thực tế.
