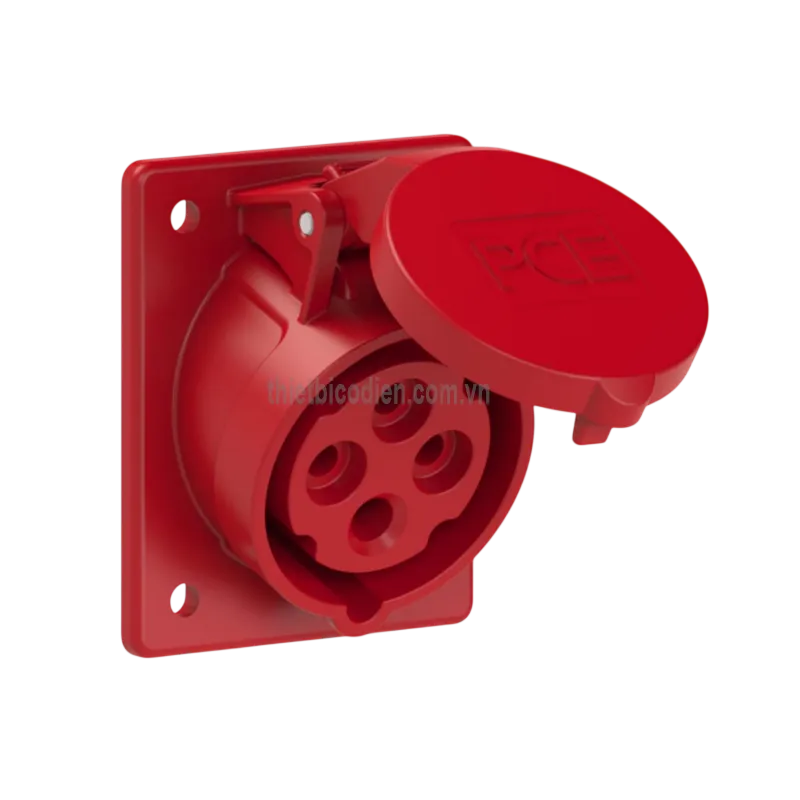

Ổ cắm âm loại không kín nước dạng nghiêng PCE F414-6 (16A, 4P, 400V, IP44)

1) Giới thiệu ổ cắm âm dạng nghiêng PCE F414-6 và nguồn gốc thương hiệu

Ổ cắm âm loại không kín nước dạng nghiêng PCE F414-6 là ổ cắm công nghiệp CEE dùng để tạo điểm cấp nguồn ba pha trên mặt tủ điện, bảng điều khiển hoặc vỏ máy. Sản phẩm có cấu hình 4 cực gồm ba pha và tiếp địa, phù hợp với hệ thống điện công nghiệp 400V.

PCE là thương hiệu của PC Electric Gesellschaft m.b.H. tại Áo, chuyên sản xuất phích cắm, ổ cắm CEE và thiết bị kết nối điện công nghiệp. PCE bắt đầu sản xuất các thiết bị đầu nối CEE từ năm 1973 và phát triển danh mục sản phẩm phục vụ nhà máy, công trường, tủ phân phối điện cùng nhiều hệ thống máy móc chuyên dụng.

Với kết cấu lắp âm và mặt cắm nghiêng, model F414-6 giúp bố trí điểm lấy điện gọn trên mặt thiết bị, đồng thời tạo hướng cắm thuận tiện hơn so với ổ cắm âm dạng thẳng.

2) Ưu điểm và tính năng nổi bật của PCE F414-6

• Thiết kế lắp âm dạng nghiêng giúp tiết kiệm không gian trên mặt tủ và hỗ trợ định hướng dây dẫn sau khi kết nối.
• Cấu hình ba pha kèm tiếp địa đáp ứng nhu cầu cấp điện cho nhiều loại máy móc và thiết bị công nghiệp.
• Cơ cấu định vị theo chuẩn CEE giúp hạn chế kết nối nhầm với phích cắm không tương thích về cấu hình điện.
• Nắp che bảo vệ mặt ổ cắm khi chưa sử dụng, hỗ trợ hạn chế bụi và nước bắn xâm nhập trong phạm vi cấp bảo vệ của sản phẩm.
• Cấp bảo vệ chống nước bắn IP44 phù hợp với khu vực trong nhà hoặc vị trí có mái che, nơi không xảy ra ngập nước hay phun nước áp lực cao.
• Kiểu lắp cố định giúp tạo điểm cấp nguồn chắc chắn trên tủ phân phối, bảng điện hoặc thân máy.

Thông số kỹ thuật được xác nhận

Hạng mục	Thông tin
Mã hàng	F414-6
Loại sản phẩm	Ổ cắm CEE gắn âm dạng nghiêng
Dòng điện định mức	16A
Số cực	4P, cấu hình 3P+PE
Điện áp định mức	400V AC, dải danh định 380–415V AC
Tần số	50/60Hz
Vị trí cực tiếp địa	6h
Cấp bảo vệ	IP44
Kiểu lắp đặt	Lắp âm trên mặt tủ, bảng điện hoặc vỏ thiết bị
Hệ đầu nối	CEE công nghiệp theo IEC/EN 60309
Xuất xứ	Áo

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng cấp nguồn

Ổ cắm công nghiệp 16A 4P 400V tạo giao diện kết nối cố định giữa nguồn điện ba pha và phích cắm của máy móc hoặc dây cấp điện. Ba cực pha được sử dụng để truyền điện năng, trong khi cực PE kết nối với hệ thống tiếp địa bảo vệ.

Nguyên lý hoạt động

Các dây pha và dây tiếp địa được đấu vào đầu nối phía sau ổ cắm. Khi phích cắm CEE tương thích được đưa đúng hướng vào mặt ổ, các chân dẫn điện tiếp xúc với cực tương ứng để hình thành mạch cấp nguồn cho tải.

Vị trí cực tiếp địa và rãnh định hướng cơ khí giúp xác định đúng chiều cắm, đồng thời hạn chế việc ghép nối với phích cắm khác cấu hình. PCE F414-6 là ổ cắm kết nối thụ động, không tích hợp công tắc đóng cắt hoặc cơ cấu liên động; vì vậy mạch cấp nguồn cần có thiết bị bảo vệ và cô lập phù hợp ở phía trước.

Khi lắp đặt hoặc bảo trì, phải cô lập nguồn, kiểm tra xác nhận hết điện và đấu đúng các dây pha, dây PE. Người vận hành nên ngắt tải trước khi cắm hoặc rút phích để giảm nguy cơ phát sinh hồ quang và hư hỏng tiếp điểm.

Ứng dụng phù hợp

• Lắp trên tủ điện phân phối và bảng cấp nguồn công nghiệp.
• Tạo điểm kết nối điện cho máy sản xuất, động cơ và thiết bị ba pha.
• Sử dụng trong nhà xưởng, khu bảo trì, dây chuyền lắp ráp và phòng kỹ thuật.
• Lắp trên vỏ máy, trạm cấp nguồn hoặc hộp phân phối điện di động.
• Dùng tại công trường hoặc khu vực bán ngoài trời khi ổ cắm được bố trí dưới mái che và tránh nước tác động mạnh.

4) Cam kết và nơi mua ổ cắm PCE F414-6 chính hãng

Khi lựa chọn ổ cắm âm PCE F414-6 chính hãng, khách hàng cần kiểm tra đúng mã hàng, dòng điện, số cực, điện áp, vị trí cực tiếp địa và cấp bảo vệ để bảo đảm tương thích với phích cắm cũng như hệ thống điện đang sử dụng.

Khách hàng có thể đặt mua sản phẩm chính hãng tại thietbicodien để được tư vấn lựa chọn đúng cấu hình, kiểm tra khả năng tương thích, nhận báo giá và thông tin hàng hóa theo nhu cầu thực tế của công trình.

Câu hỏi thường gặp (FAQ)

PCE F414-6 là ổ cắm một pha hay ba pha?

Đây là ổ cắm dùng cho nguồn điện ba pha công nghiệp. Cấu hình của sản phẩm gồm các cực pha và một cực tiếp địa bảo vệ.

Cấu hình 4P của F414-6 có dây trung tính không?

Không. Cấu hình được nhà sản xuất công bố là 3P+PE, gồm ba dây pha và dây tiếp địa; sản phẩm không có cực trung tính N.

Ổ cắm F414-6 có thể lắp trực tiếp trên mặt tủ điện không?

Có. Sản phẩm được thiết kế dạng ổ cắm có mặt bích để lắp âm trên mặt tủ điện, bảng điều khiển, hộp phân phối hoặc vỏ máy phù hợp.

IP44 có phải là cấp bảo vệ kín nước hoàn toàn không?

Không. IP44 hỗ trợ bảo vệ trước bụi, vật rắn và nước bắn trong giới hạn quy định nhưng không thích hợp cho môi trường ngập nước, mưa lớn trực tiếp hoặc vệ sinh bằng tia nước áp lực cao.

Có thể sử dụng phích cắm khác loại với PCE F414-6 không?

Chỉ nên sử dụng phích cắm CEE có dòng định mức, số cực, dải điện áp và vị trí cực tiếp địa tương thích. Cơ cấu định vị của hệ CEE được thiết kế để hạn chế ghép nối sai cấu hình.

F414-6 có tích hợp công tắc hoặc khóa liên động không?

Không. Đây là ổ cắm công nghiệp thông thường, không tích hợp công tắc đóng cắt hay khóa liên động. Hệ thống cần được trang bị thiết bị bảo vệ và cô lập nguồn ở phía trước.

Ổ cắm dạng nghiêng khác gì ổ cắm âm dạng thẳng?

Mặt cắm của phiên bản dạng nghiêng được bố trí theo một góc so với mặt lắp đặt, giúp thao tác cắm thuận tiện và hỗ trợ định hướng dây dẫn. Phiên bản dạng thẳng có hướng cắm vuông góc với mặt tủ.

Cần lưu ý gì khi lắp đặt ổ cắm PCE F414-6?

Việc lắp đặt phải được thực hiện khi nguồn đã được cô lập và xác nhận hết điện. Cần đấu đúng dây pha, dây tiếp địa, siết chắc đầu nối, chọn thiết bị bảo vệ phù hợp và bảo đảm vị trí lắp không vượt quá điều kiện bảo vệ của ổ cắm.
