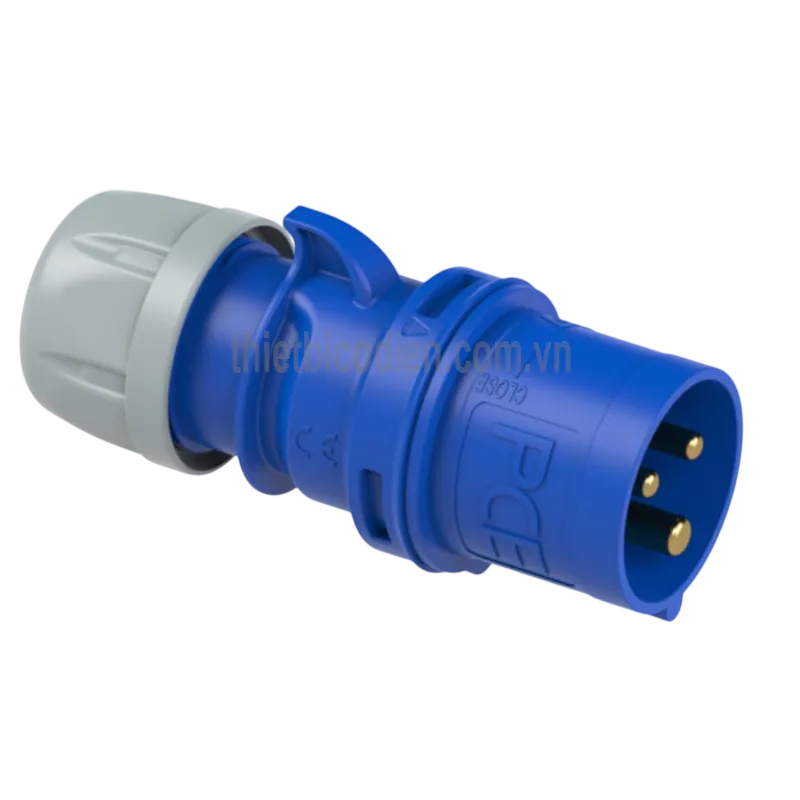

Phích cắm di động loại không kín nước PCE F023-6 (32A, 3P, 230V, IP44)

Phích cắm di động loại không kín nước PCE F023-6 32A 3P 230V IP44

Phích cắm di động loại không kín nước PCE F023-6 là phích cắm công nghiệp chuẩn CEE, được thiết kế để kết nối nguồn điện 230V cho máy móc, thiết bị và hệ thống cấp điện lưu động. Sản phẩm có dòng điện định mức 32A, cấu hình 3 cực gồm 2P+PE, vị trí cực tiếp địa 6h và cấp bảo vệ IP44.

PCE, tên đầy đủ PC Electric, là thương hiệu thiết bị kết nối điện công nghiệp có nguồn gốc từ Áo. Các dòng phích cắm và ổ cắm của hãng được phát triển cho môi trường công nghiệp, công trường, nhà xưởng và những hệ thống cần kết nối điện thường xuyên, chắc chắn và dễ nhận biết.

Model F023-6 được sản xuất tại Áo và thuộc nhóm phích cắm chống nước bắn. Sản phẩm phù hợp với ổ cắm công nghiệp có cùng thông số 32A, 3P, 200–250V và vị trí tiếp địa 6h.

Ưu điểm và tính năng nổi bật của PCE F023-6

• Phích cắm công nghiệp 32A 230V đáp ứng nhu cầu cấp điện cho các thiết bị có công suất lớn hơn ổ cắm dân dụng thông thường.
• Cấu hình 3P gồm 2P+PE, cung cấp hai đường dẫn điện và một cực tiếp địa bảo vệ.
• Vị trí cực tiếp địa 6h giúp định vị đúng hướng và hạn chế kết nối nhầm với ổ cắm có cấp điện áp khác.
• Cấp bảo vệ IP44 giúp hạn chế vật rắn nhỏ và nước bắn từ nhiều hướng khi sản phẩm được lắp ghép đúng cách.
• Vỏ làm từ vật liệu PA6 có độ bền cơ học tốt, phù hợp với hoạt động kết nối điện trong môi trường công nghiệp.
• Tiếp điểm bằng đồng thau hỗ trợ dẫn điện ổn định; kiểu đầu nối bắt vít giúp đấu dây và kiểm tra mối nối thuận tiện.
• Màu xanh dương giúp nhận biết nhanh nhóm điện áp 200–250V theo hệ thống mã màu của phích cắm công nghiệp IEC 60309.
• Thiết kế di động thuận tiện cho dây nguồn máy móc, dây nối dài công nghiệp, tủ điện lưu động và hệ thống cấp điện tạm thời.

Thông số và đặc tính kỹ thuật

Đặc tính	Thông tin
Loại sản phẩm	Phích cắm công nghiệp di động, chống nước bắn
Mã hàng	F023-6
Dòng điện định mức	32A
Điện áp và tần số định mức	200–250V AC, 50/60Hz
Số cực	3 cực, cấu hình 2P+PE
Vị trí cực tiếp địa	6h
Cấp bảo vệ	IP44
Vật liệu vỏ	Polyamide 6
Vật liệu tiếp điểm	Đồng thau
Phương pháp đấu dây	Đầu nối bắt vít
Màu nhận diện điện áp	Xanh dương
Tiêu chuẩn áp dụng	IEC 60309-1 và IEC 60309-2
Xuất xứ	Áo

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của phích cắm

PCE F023-6 32A 3P 230V IP44 được sử dụng làm đầu cắm đực trên dây nguồn. Khi kết nối với ổ cắm cái có cùng chuẩn, sản phẩm tạo đường dẫn điện tháo lắp được giữa nguồn cấp và thiết bị sử dụng điện, đồng thời duy trì đường tiếp địa bảo vệ PE.

Nguyên lý hoạt động

Dây pha, dây trung tính và dây tiếp địa được đấu vào các đầu cực tương ứng bên trong phích cắm bằng vít. Khi cắm F023-6 vào ổ cắm tương thích, các chân kim loại tiếp xúc với cực nhận điện của ổ cắm, cho phép dòng điện truyền từ nguồn tới tải.

Cấu trúc định vị cơ khí và vị trí tiếp địa 6h chỉ cho phép phích cắm ghép đúng với ổ cắm phù hợp về số cực, dòng điện và dải điện áp. Cực PE tạo đường dẫn an toàn cho dòng điện sự cố về hệ thống tiếp địa khi thiết bị và mạng điện được lắp đặt đúng tiêu chuẩn.

Sau khi ghép nối hoàn chỉnh, phần vỏ và kết cấu tiếp giáp tạo mức chống nước bắn IP44. IP44 không đồng nghĩa với khả năng ngâm nước hoặc chịu tia nước áp lực cao, vì vậy sản phẩm cần được sử dụng đúng điều kiện môi trường.

Ứng dụng phù hợp

• Cấp nguồn 230V cho máy móc và thiết bị sản xuất trong nhà xưởng.
• Lắp trên dây nguồn của máy công cụ, máy bơm, thiết bị gia nhiệt và thiết bị thi công phù hợp thông số điện.
• Làm đầu cắm cho dây nối dài công nghiệp 32A và bộ cấp nguồn lưu động.
• Kết nối máy phát điện, tủ điện phân phối tạm thời và hệ thống điện tại công trường.
• Sử dụng trong kho vận, khu bảo trì, sân khấu, sự kiện hoặc khu vực bán ngoài trời có mái che.

Lưu ý khi lắp đặt và sử dụng

• Chỉ ghép nối với ổ cắm 32A, 3P, 200–250V, vị trí tiếp địa 6h tương thích.
• Ngắt hoàn toàn nguồn điện trước khi mở vỏ, đấu dây hoặc kiểm tra đầu cực.
• Đấu đúng dây pha, dây trung tính và dây PE theo ký hiệu trên sản phẩm.
• Siết chắc vít đầu cực và bộ phận giữ cáp để tránh lỏng dây, phát nhiệt hoặc kéo căng mối nối.
• Lựa chọn tiết diện và loại cáp phù hợp với dòng tải, chiều dài dây và điều kiện lắp đặt thực tế.
• Không cắm hoặc rút phích khi thiết bị đang mang tải lớn; nên ngắt thiết bị hoặc thiết bị bảo vệ trước khi thao tác.
• Không sử dụng sản phẩm tại vị trí có nguy cơ ngập nước, phun rửa áp lực cao hoặc môi trường vượt quá cấp bảo vệ IP44.

Cam kết và nơi mua PCE F023-6 chính hãng

Khi mua phích cắm PCE F023-6 chính hãng, khách hàng cần kiểm tra đúng mã sản phẩm, cấu hình 32A, 3P, 230V, 6h và IP44 để bảo đảm tương thích với ổ cắm cũng như hệ thống điện đang sử dụng.

thietbicodien cung cấp sản phẩm PCE chính hãng, hỗ trợ kiểm tra thông số, lựa chọn ổ cắm tương thích và tư vấn giải pháp kết nối điện công nghiệp phù hợp. Liên hệ thietbicodien để nhận báo giá F023-6, thông tin hàng hóa và hỗ trợ kỹ thuật trước khi đặt mua.

Câu hỏi thường gặp về PCE F023-6

PCE F023-6 là phích cắm điện một pha hay ba pha?

F023-6 có cấu hình 3 cực gồm 2P+PE và điện áp 200–250V AC. Trong ứng dụng 230V thông dụng, các cực được sử dụng cho dây pha, dây trung tính và dây tiếp địa bảo vệ; đây không phải loại phích cắm ba pha 400V.

Phích cắm PCE F023-6 có thể dùng với ổ cắm 16A không?

Không nên sử dụng với ổ cắm 16A. Phích cắm phải được ghép với ổ cắm công nghiệp có cùng định mức 32A, cùng cấu hình 3P, dải điện áp 200–250V và vị trí tiếp địa 6h.

IP44 có nghĩa là F023-6 chống nước hoàn toàn không?

Không. IP44 phù hợp với điều kiện có nước bắn nhưng không được thiết kế để ngâm nước hoặc chịu tia nước áp lực mạnh. Khi cần sử dụng trong môi trường ẩm ướt khắc nghiệt, nên lựa chọn dòng có cấp bảo vệ IP67 phù hợp.

Vì sao PCE F023-6 có màu xanh dương?

Màu xanh dương là màu nhận diện cho nhóm điện áp 200–250V trong hệ thống phích cắm và ổ cắm công nghiệp IEC 60309, giúp người vận hành nhận biết nhanh và giảm nguy cơ cắm nhầm điện áp.

Vị trí tiếp địa 6h có ý nghĩa gì?

Ký hiệu 6h mô tả vị trí của cực tiếp địa theo mặt đồng hồ khi quan sát đầu kết nối. Cấu trúc này đóng vai trò định vị cơ khí và giúp sản phẩm chỉ ghép với ổ cắm có cấu hình tương thích.

PCE F023-6 được ứng dụng ở đâu?

Sản phẩm thường được dùng cho máy móc công nghiệp 230V, dây nối dài 32A, tủ điện lưu động, máy phát điện, thiết bị công trường, hệ thống kho vận và các điểm cấp điện cần tháo lắp thường xuyên.

Có thể tự đấu dây cho phích cắm F023-6 không?

Việc đấu dây nên do người có chuyên môn về điện thực hiện. Nguồn điện phải được cô lập hoàn toàn, dây dẫn phải đúng tiết diện và các đầu cực cần được siết chắc theo hướng dẫn kỹ thuật để hạn chế phát nhiệt, chạm chập và điện giật.
