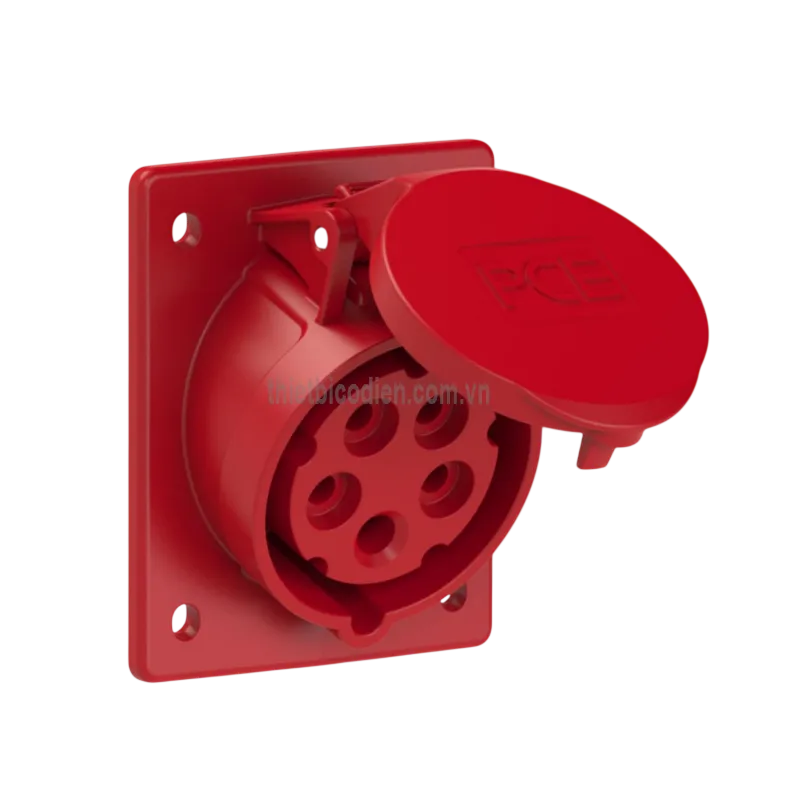

Ổ cắm âm loại không kín nước dạng nghiêng PCE F425-6 (32A, 5P, 400V, IP44)

1. Giới thiệu ổ cắm âm dạng nghiêng PCE F425-6

Ổ cắm âm loại không kín nước dạng nghiêng PCE F425-6 là ổ cắm công nghiệp CEE gắn cố định, được thiết kế để tích hợp vào tủ điện, bảng điều khiển, vỏ máy hoặc hộp phân phối điện. Kết cấu nghiêng giúp phích cắm và dây dẫn hướng xuống gọn hơn, hạn chế chiếm không gian phía trước bảng điện và giảm lực tác động lên điểm kết nối.

PCE, tên đầy đủ PC Electric, là thương hiệu thiết bị kết nối điện công nghiệp của Áo, chuyên sản xuất phích cắm, ổ cắm CEE và các giải pháp phân phối điện. Doanh nghiệp bắt đầu sản xuất thiết bị CEE từ năm 1973 và hiện cung cấp nhiều dòng sản phẩm phục vụ nhà máy, công trường, tủ điện và hệ thống cấp nguồn chuyên dụng.

Model F425-6 phù hợp cho hệ thống điện ba pha có dây trung tính và dây bảo vệ. Sản phẩm sử dụng cấu trúc ghép nối có định hướng, màu nhận diện theo nhóm điện áp và nắp che mặt ổ cắm, giúp người vận hành nhận biết và sử dụng đúng loại phích cắm tương thích.

Thông số kỹ thuật của PCE F425-6

Thông số	Giá trị
Mã thương mại	F425-6
Mã sản phẩm theo PCE	425-6
Loại thiết bị	Ổ cắm CEE gắn âm dạng nghiêng
Dòng điện định mức	32 A
Số cực	5 cực, cấu hình 3P+N+PE
Điện áp theo EN 60309-2	400 V AC
Tần số	50/60 Hz
Vị trí cực tiếp địa	6h
Màu nhận diện	Đỏ
Cấp bảo vệ	IP44
Góc nghiêng	20°
Vật liệu vỏ	Nhựa PA6
Vật liệu tiếp điểm	Đồng thau CuZn, bề mặt không mạ
Phương thức đấu nối	Đầu cực bắt vít
Kích thước mặt bích	80 x 97 mm
Khoảng cách tâm lỗ bắt vít	60 x 73 mm
Tiết diện dây mềm	2,5–6 mm²
Tiết diện dây cứng	2,5–10 mm²
Mô-men siết vít tiếp điểm	110 Ncm
Chiều dài tuốt vỏ ngoài	50 mm
Chiều dài tuốt lõi dây	12–14 mm
Nhiệt độ môi trường làm việc	-25 đến 40 °C
Khả năng chịu nhiệt	-25 đến 80 °C
Khối lượng tịnh	0,214 kg
Xuất xứ	Áo

2. Ưu điểm và tính năng nổi bật

• Thiết kế lắp âm dạng nghiêng: Phần thân ổ cắm hướng xuống giúp bố trí phích và dây nguồn gọn gàng, đặc biệt hữu ích trên mặt tủ điện hoặc bảng phân phối có không gian phía trước hạn chế.
• Kết nối điện ổn định: Cơ cấu tiếp xúc và đầu nối cơ khí cho phép cố định dây dẫn chắc chắn, hỗ trợ duy trì chất lượng tiếp xúc trong môi trường vận hành công nghiệp.
• Ghép nối có định hướng: Cấu trúc chân cắm, vị trí tiếp địa và màu nhận diện giúp hạn chế việc kết nối nhầm với phích cắm có cấu hình điện không phù hợp.
• Hỗ trợ chống nước bắn: Nắp che và kết cấu vỏ giúp bảo vệ mặt tiếp xúc trước bụi, vật thể nhỏ và nước bắn khi sản phẩm được lắp đặt, đóng nắp hoặc ghép nối đúng hướng dẫn.
• Dễ tích hợp vào tủ bảng điện: Mặt bích phẳng cùng các vị trí bắt vít bố trí rõ ràng giúp việc gia công mặt tủ, cố định ổ cắm và bảo trì thuận tiện hơn.
• Phù hợp sử dụng lâu dài: Kết cấu vỏ kỹ thuật và tiếp điểm kim loại được thiết kế cho nhu cầu đóng, rút phích thường xuyên trong hệ thống cấp điện công nghiệp.

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng cấp nguồn

Ổ cắm công nghiệp 5 cực PCE F425-6 tạo điểm lấy điện cố định cho thiết bị sử dụng nguồn ba pha, dây trung tính và dây tiếp địa bảo vệ. Sản phẩm thường được lắp trên tủ phân phối, bảng điều khiển hoặc thân máy để kết nối nhanh với dây nguồn có phích CEE tương thích.

Nguyên lý hoạt động

Các dây pha, dây trung tính và dây bảo vệ được đấu vào những đầu cực tương ứng phía sau ổ cắm. Khi phích cắm phù hợp được đưa đúng hướng vào ổ, các chân dẫn điện tiếp xúc với phần tiếp điểm bên trong và hình thành đường truyền điện từ tủ cấp nguồn đến thiết bị sử dụng.

Cơ cấu định vị CEE chỉ cho phép ghép nối với phích có cấu hình tương ứng, qua đó giảm nguy cơ sử dụng nhầm nhóm điện áp hoặc sai cách bố trí cực. Dây bảo vệ phải được đấu đúng cực tiếp địa để hỗ trợ dẫn dòng sự cố về hệ thống nối đất khi thiết bị xuất hiện rò điện ra vỏ.

PCE F425-6 là thiết bị kết nối, không phải thiết bị đóng cắt hoặc bảo vệ. Mạch cấp cho ổ cắm cần được phối hợp với CB, thiết bị bảo vệ quá dòng và bảo vệ dòng rò phù hợp với thiết kế hệ thống. Việc đấu nối phải được thực hiện khi nguồn điện đã được cô lập hoàn toàn.

Ứng dụng điển hình

• Lắp trên tủ điện phân phối công nghiệp và bảng cấp nguồn tại nhà máy.
• Cấp điện cho máy móc cần nguồn ba pha kèm dây trung tính và tiếp địa.
• Tích hợp vào trạm nguồn, hộp điện công trường hoặc cụm ổ cắm phục vụ bảo trì.
• Sử dụng trong dây chuyền sản xuất, xưởng cơ khí, kho vận và khu vực kỹ thuật.
• Làm điểm kết nối tháo lắp nhanh cho máy bơm, máy nén khí, thiết bị gia nhiệt hoặc máy sản xuất có cấu hình điện tương thích.

Do thuộc nhóm ổ cắm IP44 không kín nước, sản phẩm phù hợp với môi trường trong nhà, khu vực có mái che hoặc vị trí có nguy cơ nước bắn ở mức giới hạn. Không sử dụng ổ cắm tại nơi ngập nước, thường xuyên rửa bằng vòi áp lực hoặc môi trường yêu cầu khả năng kín nước cao hơn.

4. Cam kết và nơi mua ổ cắm PCE F425-6

Khi lựa chọn sản phẩm, khách hàng nên kiểm tra đúng mã hàng, cấp dòng điện, số cực, điện áp, vị trí cực tiếp địa và kích thước lắp đặt. Việc sử dụng đúng phích cắm đồng bộ giúp hệ thống vận hành an toàn, hạn chế tiếp xúc kém và tránh nhầm cấu hình nguồn.

Để mua ổ cắm âm dạng nghiêng PCE F425-6 chính hãng, nhận tư vấn lựa chọn phích cắm tương thích và hỗ trợ báo giá cho tủ điện hoặc dự án, khách hàng có thể đặt hàng trực tiếp tại thietbicodien.

5. Câu hỏi thường gặp (FAQ)

PCE F425-6 được dùng để làm gì?

PCE F425-6 được dùng làm điểm cấp nguồn cố định trên tủ điện, bảng điều khiển hoặc thân máy cho các thiết bị sử dụng nguồn ba pha có dây trung tính và dây tiếp địa.

Ổ cắm dạng nghiêng khác ổ cắm dạng thẳng như thế nào?

Dạng nghiêng hướng phích cắm và dây dẫn xuống dưới, nhờ đó giảm độ nhô ra phía trước bảng điện, giúp đi dây gọn hơn và hạn chế lực kéo trực tiếp lên mặt ổ cắm.

Cấp bảo vệ IP44 có nghĩa là gì?

IP44 cho biết thiết bị được bảo vệ trước vật thể rắn có kích thước từ một milimét và nước bắn từ nhiều hướng. Cấp bảo vệ này không đồng nghĩa với khả năng ngâm nước hoặc chịu tia nước áp lực cao.

PCE F425-6 có thể lắp ngoài trời không?

Sản phẩm chỉ nên lắp ngoài trời tại vị trí có mái che, không ngập nước và không chịu mưa tạt kéo dài. Với môi trường khắc nghiệt hoặc thường xuyên vệ sinh bằng vòi nước, nên lựa chọn dòng ổ cắm có cấp bảo vệ cao hơn.

Phích cắm nào tương thích với PCE F425-6?

Cần sử dụng phích cắm CEE có cùng cấp dòng điện, số cực, nhóm điện áp và vị trí cực tiếp địa như thông tin trong bảng kỹ thuật. Không cố ghép phích có vị trí khóa hoặc cấu hình chân cắm khác.

Ổ cắm có bảo vệ quá tải hoặc chống rò điện không?

Không. PCE F425-6 chỉ thực hiện chức năng kết nối và truyền điện. Tủ cấp nguồn phải có thiết bị bảo vệ quá tải, ngắn mạch và dòng rò phù hợp với tải, dây dẫn và yêu cầu an toàn của hệ thống.

Cần lưu ý gì khi lắp đặt PCE F425-6?

Phải cô lập và kiểm tra hết điện trước khi thi công, đấu đúng dây pha, trung tính và tiếp địa, chọn tiết diện dây trong phạm vi cho phép, siết đầu cực đúng yêu cầu và cố định mặt bích chắc chắn. Công việc lắp đặt nên do thợ điện hoặc kỹ thuật viên có chuyên môn thực hiện.
