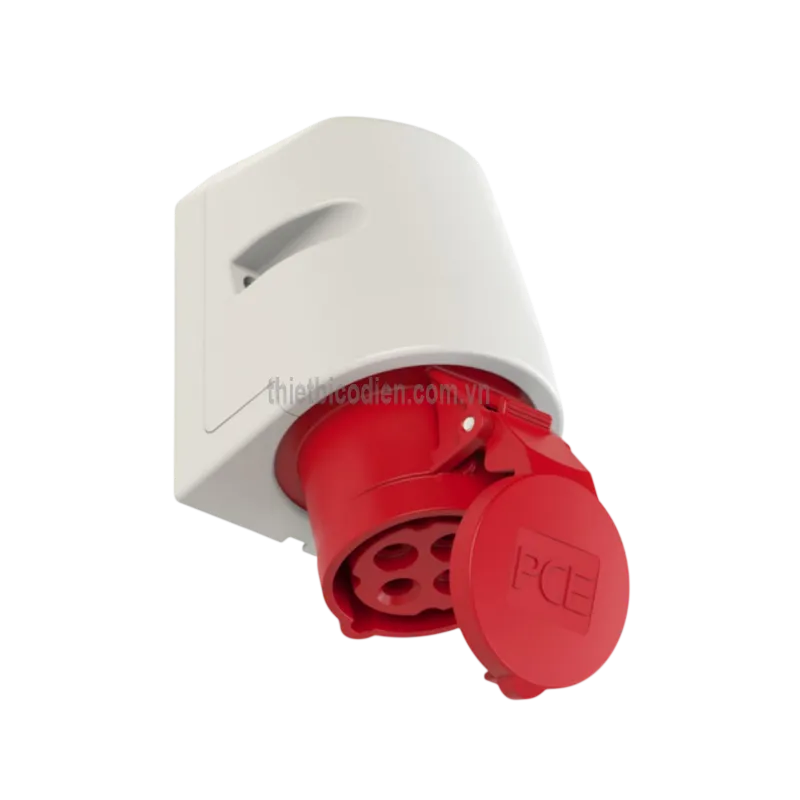

Ổ cắm gắn nổi loại không kín nước PCE F115-6 (16A, 5P, 400V, IP44)

1. Giới thiệu ổ cắm gắn nổi PCE F115-6 16A 5P 400V IP44

Ổ cắm gắn nổi PCE F115-6 là ổ cắm công nghiệp CEE dùng để tạo điểm cấp nguồn ba pha cố định trên tường, cột, khung máy hoặc bề mặt tủ điện. Sản phẩm có cấu hình 16A, 5 cực, 400V, IP44, phù hợp với hệ thống điện gồm ba dây pha, một dây trung tính và một dây bảo vệ tiếp địa.

PCE là thương hiệu của PC Electric, doanh nghiệp Áo được thành lập từ năm 1973 và chuyên phát triển, sản xuất phích cắm, ổ cắm cùng các giải pháp phân phối điện công nghiệp. Model F115-6 có xuất xứ Áo, sử dụng cấu hình CEE màu đỏ với vị trí tiếp địa 6 giờ, giúp nhận biết đúng cấp điện áp và hạn chế kết nối nhầm với đầu cắm không tương thích.

Đây là loại ổ cắm lắp nổi có khả năng chống nước bắn theo cấp bảo vệ IP44, không phải ổ cắm kín nước để ngâm hoặc sử dụng dưới tia nước áp lực cao. Thiết bị thích hợp cho môi trường công nghiệp trong nhà, khu vực có mái che và những vị trí có độ ẩm hoặc nước bắn nhẹ.

2. Ưu điểm và tính năng nổi bật của PCE F115-6

• Ổ cắm công nghiệp 5P 400V hỗ trợ đầy đủ ba pha, dây trung tính và dây tiếp địa, đáp ứng nhu cầu cấp nguồn cho nhiều loại máy móc ba pha.
• Dòng điện định mức 16A phù hợp với các nhánh cấp điện công nghiệp công suất vừa, thiết bị sản xuất, máy cơ khí và hệ thống điện lưu động.
• Cấp bảo vệ IP44 giúp hạn chế vật rắn lớn hơn 1 mm và nước bắn từ nhiều hướng khi ổ cắm được lắp đúng kỹ thuật, đóng nắp và ghép nối phù hợp.
• Vỏ ổ cắm làm từ PA6, có khả năng chịu va đập và phù hợp với điều kiện sử dụng trong môi trường công nghiệp.
• Tiếp điểm bằng đồng thau giúp dẫn điện ổn định; đầu nối dây dạng vít hỗ trợ siết chặt dây dẫn và thuận tiện khi kiểm tra, bảo trì.
• Cho phép đưa cáp vào từ phía trên hoặc phía sau, giúp kỹ thuật viên linh hoạt lựa chọn hướng đi dây theo vị trí lắp đặt.
• Nắp che bảo vệ phần tiếp điểm khi chưa cắm phích, góp phần hạn chế bụi, dị vật và nước bắn trực tiếp vào bên trong ổ cắm.
• Màu đỏ và vị trí tiếp địa 6h giúp nhận diện nhanh ổ cắm CEE dùng cho hệ thống điện 400V, 50/60Hz.

Thông số và đặc tính kỹ thuật

Thông số	Giá trị
Kiểu thiết bị	Ổ cắm CEE gắn nổi
Dòng điện định mức	16A
Số cực	5 cực, cấu hình 3P+N+PE
Điện áp và tần số	200/346V đến 240/415V AC, 50/60Hz
Điện áp nhận diện theo EN 60309-2	400V, màu đỏ
Vị trí tiếp địa	6h
Cấp bảo vệ	IP44
Vật liệu vỏ	PA6
Vật liệu tiếp điểm	Đồng thau CuZn, không xử lý bề mặt
Phương thức đấu nối	Đầu nối bắt vít
Hướng cáp vào	Phía trên hoặc phía sau
Đầu cáp	Đầu siết cáp có ren
Tiết diện dây mềm	1–2,5 mm²
Tiết diện dây cứng	1–4 mm²
Chiều dài tuốt dây	10–12 mm
Nhiệt độ môi trường làm việc	-25 đến 40°C
Khả năng chịu nhiệt	-25 đến 80°C
Cấp chịu va đập	IK09
Kích thước tham chiếu	144 x 104 mm
Khối lượng tịnh	0,255 kg
Xuất xứ	Áo

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng cấp nguồn

Ổ cắm gắn nổi 16A 5P tạo giao diện kết nối cố định giữa nguồn điện ba pha và phích cắm CEE tương thích. Năm tiếp điểm của ổ cắm tương ứng với ba dây pha, dây trung tính và dây bảo vệ PE, cho phép cấp điện cho cả tải ba pha có sử dụng trung tính lẫn các thiết bị cần dây tiếp địa an toàn.

Nguyên lý hoạt động

Nguồn điện từ tủ phân phối được đưa vào ổ cắm thông qua các đầu nối vít bên trong. Khi phích cắm CEE 16A, 5P, 400V có cùng vị trí tiếp địa 6h được cắm đúng chiều, các chân dẫn điện tiếp xúc với ổ cắm và hình thành đường truyền điện từ nguồn đến thiết bị sử dụng.

Vị trí chân tiếp địa và cơ cấu định hướng của hệ CEE giúp phích chỉ ghép với ổ cắm có cấu hình phù hợp. Dây PE tạo đường dẫn bảo vệ cho vỏ kim loại của thiết bị khi có sự cố cách điện; tuy nhiên, ổ cắm không tự thực hiện chức năng đóng cắt hoặc bảo vệ quá tải. Mạch cấp nguồn vẫn phải được trang bị thiết bị bảo vệ phù hợp như cầu chì, MCB, MCCB hoặc RCD theo thiết kế hệ thống.

Ứng dụng thực tế

• Cấp nguồn cho động cơ, máy bơm, quạt công nghiệp và thiết bị cơ khí sử dụng điện ba pha.
• Lắp trên tường nhà xưởng, cột kỹ thuật, khung máy hoặc bề mặt tủ phân phối điện.
• Sử dụng trong dây chuyền sản xuất, xưởng gia công, kho vận và khu vực bảo trì máy móc.
• Tạo điểm đấu nối cho tủ điện di động, máy hàn, thiết bị thi công và hệ thống điện sự kiện.
• Ứng dụng tại khu vực trong nhà hoặc có mái che, nơi cần ổ cắm chống nước bắn nhưng không yêu cầu cấp kín nước IP67.

Việc lắp đặt cần được thực hiện khi nguồn điện đã được cô lập hoàn toàn. Kỹ thuật viên phải đấu đúng các cực pha, trung tính và tiếp địa, chọn dây dẫn đúng tiết diện, siết đầu nối chắc chắn và kiểm tra đầu siết cáp để duy trì khả năng bảo vệ của vỏ ổ cắm.

4. Cam kết và nơi mua ổ cắm PCE F115-6 chính hãng

Khi lựa chọn PCE F115-6 chính hãng, khách hàng cần kiểm tra đúng mã hàng, cấu hình 16A 5P, điện áp 400V, vị trí tiếp địa 6h và cấp bảo vệ IP44. Sử dụng đúng sản phẩm giúp bảo đảm khả năng tương thích với phích cắm CEE, hạn chế đấu nối nhầm và nâng cao độ ổn định cho hệ thống cấp điện công nghiệp.

Để được tư vấn lựa chọn, kiểm tra khả năng tương thích và nhận báo giá sản phẩm phù hợp với công trình, hãy đặt mua ổ cắm PCE F115-6 chính hãng tại thietbicodien. Chúng tôi cam kết cung cấp đúng model, hỗ trợ thông tin kỹ thuật và đồng hành cùng khách hàng trong quá trình lựa chọn thiết bị điện công nghiệp.

Câu hỏi thường gặp về ổ cắm PCE F115-6

PCE F115-6 dùng cho nguồn điện nào?

Sản phẩm dùng cho hệ thống điện xoay chiều ba pha có điện áp danh định 400V, tần số 50/60Hz và cấu hình dây 3P+N+PE.

Ổ cắm PCE F115-6 có bao nhiêu cực?

Ổ cắm có 5 cực, gồm ba cực pha, một cực trung tính và một cực bảo vệ tiếp địa. Cấu hình này phù hợp với thiết bị ba pha cần sử dụng cả dây N và dây PE.

IP44 có nghĩa là ổ cắm kín nước hoàn toàn không?

Không. IP44 hỗ trợ bảo vệ trước vật rắn lớn hơn 1 mm và nước bắn từ nhiều hướng. Sản phẩm không phù hợp để ngâm nước, phun rửa bằng tia nước áp lực cao hoặc lắp tại vị trí thường xuyên chịu mưa trực tiếp.

F115-6 có thể kết nối với mọi phích cắm công nghiệp 16A không?

Không. Phích cắm phải có cùng dòng điện 16A, 5 cực, cấp điện áp tương ứng và vị trí tiếp địa 6h. Phích có số cực, điện áp hoặc vị trí tiếp địa khác sẽ không tương thích về cơ khí và điện.

Ổ cắm có thể đưa dây điện vào từ hướng nào?

PCE F115-6 cho phép đưa cáp vào từ phía trên hoặc phía sau. Nhờ đó, sản phẩm có thể thích ứng với đường dây đi nổi trên tường hoặc dây được dẫn từ phía sau bề mặt lắp đặt.

PCE F115-6 có tích hợp bảo vệ quá tải hoặc chống rò không?

Không. Đây là ổ cắm kết nối nguồn, không tích hợp MCB, MCCB hay RCD. Hệ thống cần có thiết bị bảo vệ quá tải, ngắn mạch và dòng rò phù hợp được lắp ở phía nguồn.

Có thể sử dụng PCE F115-6 ngoài trời không?

Sản phẩm có thể dùng tại khu vực ngoài trời có mái che và được bảo vệ khỏi mưa lớn, ngập nước hoặc tia nước áp lực. Với môi trường khắc nghiệt hơn, nên lựa chọn ổ cắm có cấp bảo vệ cao hơn như IP67.
