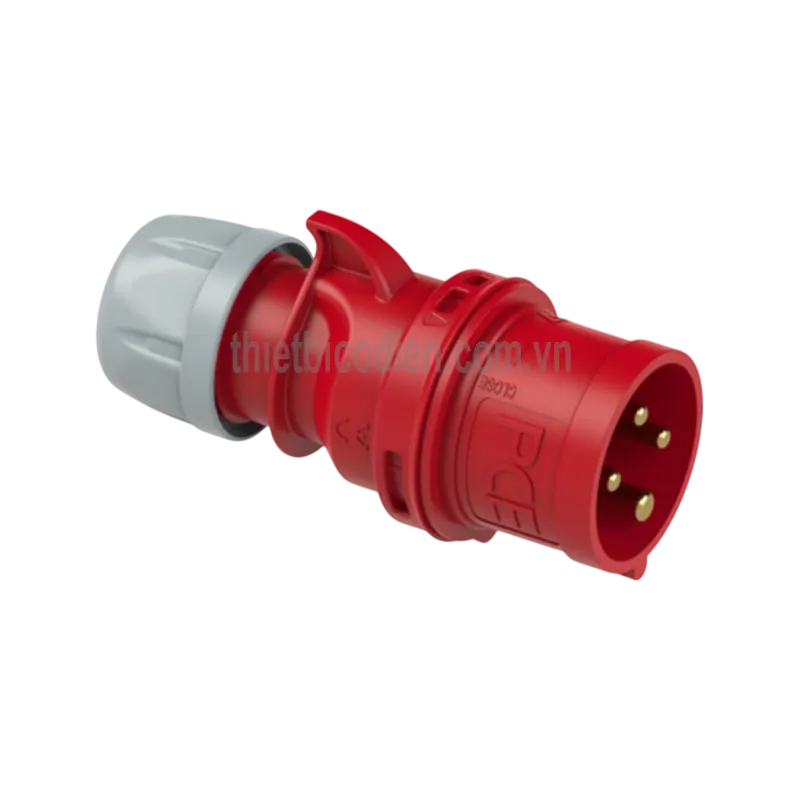

Phích cắm di động loại không kín nước PCE F014-6 (16A, 4P, 400V, IP44)

Phích cắm di động loại không kín nước PCE F014-6 – giới thiệu và nguồn gốc thương hiệu

Phích cắm di động loại không kín nước PCE F014-6 là phích cắm công nghiệp CEE thuộc dòng SHARK, được thiết kế để tạo kết nối tháo lắp nhanh cho nguồn điện ba pha tại nhà máy, xưởng sản xuất, công trường và các hệ thống máy móc công nghiệp. Sản phẩm có cấu hình 4 cực gồm ba cực pha và một cực tiếp địa bảo vệ, phù hợp với các tải ba pha không sử dụng dây trung tính.

PCE, tên đầy đủ PC Electric Gesellschaft m.b.H., là thương hiệu thiết bị kết nối điện công nghiệp của Áo. Hãng bắt đầu sản xuất phích cắm và ổ cắm CEE từ năm 1973, tập trung vào các giải pháp phích cắm, ổ cắm và tủ phân phối điện dùng trong môi trường chuyên nghiệp.

Theo dữ liệu kỹ thuật của nhà sản xuất, mã hàng F014-6 có xuất xứ Áo, sử dụng vỏ nhựa PA6, tiếp điểm đồng thau và hệ thống đấu dây bằng vít. Đây là lựa chọn phù hợp khi cần một phích cắm công nghiệp 16A 4P 400V IP44 có kết cấu thẳng, dễ lắp với dây cáp mềm.

Ưu điểm và tính năng nổi bật của PCE F014-6

• Cấu hình 3P+PE tạo đường kết nối cho ba dây pha và dây tiếp địa bảo vệ, đáp ứng nhu cầu cấp điện cho tải ba pha không cần dây trung tính.
• Màu đỏ và vị trí định hướng 6h giúp nhận biết nhóm điện áp, đồng thời hạn chế ghép nhầm với ổ cắm CEE có cấu hình khác.
• Vỏ nhựa PA6 có độ bền cơ học tốt, phù hợp với nhu cầu sử dụng thường xuyên trong nhà xưởng và hệ thống điện công nghiệp.
• Tiếp điểm bằng đồng thau hỗ trợ truyền dẫn điện ổn định khi được đấu nối, siết chặt và sử dụng đúng tải định mức.
• Đấu nối bằng vít giúp kỹ thuật viên chủ động lắp phích cắm vào dây cáp tại công trình và thuận tiện kiểm tra trong quá trình bảo trì.
• Đai siết cáp phía sau giữ dây chắc chắn, giảm lực kéo trực tiếp tác động lên các đầu nối bên trong.
• Cấp bảo vệ IP44 hỗ trợ chống vật rắn kích thước lớn hơn 1 mm và nước bắn từ nhiều hướng; sản phẩm không thuộc nhóm phích cắm kín nước IP67.

Thông số kỹ thuật chính

Thông số	Giá trị
Mã sản phẩm	F014-6 / 014-6
Tên theo nhà sản xuất	CEE-plug 16A 4p 6h IP44 SHARK
Dòng điện định mức	16 A
Số cực	4 cực, cấu hình 3P+PE
Điện áp và tần số định mức	380–415 V AC, 50/60 Hz
Vị trí định hướng	6h
Màu nhận diện	Đỏ
Cấp bảo vệ	IP44
Kiểu phích cắm	Di động, dạng thẳng
Vật liệu vỏ	Nhựa PA6
Vật liệu tiếp điểm	Đồng thau CuZn, bề mặt không xử lý
Công nghệ đấu nối	Đầu nối vít
Đường kính cáp phù hợp	6–15 mm
Tiết diện dây mềm	1–2,5 mm²
Kích thước tham chiếu	128 × 92 × 53 mm
Nhiệt độ môi trường làm việc	-25 đến 40 °C
Khả năng chịu nhiệt của vật liệu	-25 đến 80 °C
Xuất xứ	Áo

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của phích cắm

PCE F014-6 có chức năng tạo một điểm kết nối nguồn điện ba pha có thể tháo lắp giữa dây cấp nguồn và ổ cắm công nghiệp tương thích. Sản phẩm không phải thiết bị đóng cắt hoặc bảo vệ; cầu dao, thiết bị bảo vệ quá dòng, chống rò và bộ cô lập nguồn phải được bố trí riêng trong hệ thống điện.

Cấu hình bốn cực của sản phẩm gồm ba cực dẫn điện pha và một cực PE dành cho tiếp địa bảo vệ. Vì không có cực trung tính, phích cắm phù hợp với động cơ và thiết bị ba pha được thiết kế hoạt động không cần dây N.

Nguyên lý hoạt động

Ba dây pha và dây tiếp địa được đưa qua đai siết cáp, sau đó cố định vào các đầu nối vít tương ứng bên trong phích cắm. Khi phích được cắm hoàn toàn vào ổ cắm CEE cùng cấu hình, các chân dẫn điện tiếp xúc với bộ phận tiếp điểm của ổ cắm để hình thành đường truyền điện tới tải.

Rãnh định vị, màu nhận diện và vị trí cực tiếp địa theo kiểu 6h tạo cơ chế ghép nối có định hướng. Nhờ đó, phích cắm chỉ có thể kết nối với ổ cắm tương thích về số cực, nhóm điện áp và dòng điện định mức, giúp giảm nguy cơ sử dụng sai chuẩn.

Đai siết phía sau kẹp chặt lớp vỏ ngoài của cáp, hạn chế lực kéo hoặc lực xoắn truyền trực tiếp đến đầu dây. Để kết nối an toàn, kỹ thuật viên cần đấu đúng thứ tự các pha, nối chắc chắn dây PE, siết đầu nối theo hướng dẫn và kiểm tra cáp trước khi cấp điện.

Ứng dụng phù hợp

• Cấp nguồn cho động cơ ba pha, máy bơm, quạt công nghiệp và thiết bị truyền động không sử dụng dây trung tính.
• Kết nối máy công cụ, máy sản xuất, thiết bị cơ khí và cụm máy di động trong nhà xưởng.
• Lắp trên dây nguồn của thiết bị thi công, hệ thống điện tạm và tủ phân phối di động tại khu vực có mái che.
• Sử dụng trong dây chuyền sản xuất, khu bảo trì kỹ thuật, kho hàng và cơ sở công nghiệp có ổ cắm CEE tương thích.

Do thuộc cấp IP44, sản phẩm phù hợp với môi trường có bụi thô hoặc nước bắn nhẹ nhưng không nên ngâm nước, phun rửa bằng tia nước áp lực hay để ngoài trời mưa kéo dài. Với khu vực ẩm ướt, thường xuyên rửa vệ sinh hoặc có nguy cơ ngập nước, nên lựa chọn phích cắm có cấp bảo vệ cao hơn.

Cam kết và nơi mua hàng

Khách hàng có nhu cầu mua phích cắm PCE F014-6 chính hãng có thể liên hệ trực tiếp thietbicodien để được tư vấn lựa chọn đúng cấu hình phích cắm, ổ cắm đối ứng và dây dẫn phù hợp với hệ thống điện thực tế.

thietbicodien cung cấp sản phẩm đúng mã hàng, thông tin kỹ thuật minh bạch và hỗ trợ kiểm tra khả năng tương thích trước khi đặt mua. Việc lựa chọn đúng số cực, vị trí định hướng, điện áp và cấp bảo vệ giúp hệ thống vận hành an toàn, đồng thời tránh nhầm lẫn giữa các chuẩn phích cắm công nghiệp CEE.

Câu hỏi thường gặp (FAQ)

PCE F014-6 được sử dụng cho nguồn điện nào?

Sản phẩm dùng cho nguồn điện xoay chiều ba pha trong dải điện áp và tần số được nhà sản xuất công bố. Phích có ba cực pha và một cực tiếp địa bảo vệ, không có cực trung tính.

Ký hiệu 4P có nghĩa là phích cắm sử dụng bốn pha không?

Không. Ký hiệu 4P trên sản phẩm này thể hiện cấu hình ba pha và một tiếp địa. Hệ thống điện vẫn là nguồn ba pha; cực thứ tư là PE dùng để bảo vệ an toàn điện.

Vị trí 6h trên PCE F014-6 có ý nghĩa gì?

6h là vị trí của cực tiếp địa khi quan sát theo quy ước mặt đồng hồ. Vị trí này kết hợp với màu đỏ giúp xác định nhóm điện áp và ngăn phích cắm ghép với ổ cắm CEE không tương thích.

Phích cắm IP44 có thể sử dụng ngoài trời không?

Sản phẩm có thể dùng tại khu vực ngoài trời được che chắn hoặc nơi chỉ có nước bắn nhẹ. Không nên sử dụng ở vị trí chịu mưa kéo dài, tia nước áp lực, ngập nước hoặc môi trường cần độ kín tương đương IP67.

PCE F014-6 có dây trung tính N không?

Không. Sản phẩm có cấu hình 3P+PE nên chỉ gồm ba dây pha và dây tiếp địa. Các thiết bị cần dây trung tính phải sử dụng phích cắm có cấu hình 3P+N+PE tương ứng.

PCE F014-6 có thể cắm vào mọi ổ cắm công nghiệp màu đỏ không?

Không. Ổ cắm đối ứng phải tương thích về dòng điện định mức, số cực, điện áp và vị trí định hướng. Không nên cố cắm sản phẩm vào ổ cắm khác cấu hình, kể cả khi có màu nhận diện tương tự.

Cần lưu ý gì khi đấu dây cho phích cắm?

Phải cô lập hoàn toàn nguồn điện trước khi tháo vỏ hoặc đấu dây. Kỹ thuật viên cần nối đúng ba dây pha, ưu tiên kiểm tra chắc chắn dây PE, siết chặt đầu nối và đai giữ cáp, sau đó kiểm tra cách điện và độ chắc cơ học trước khi cấp nguồn.
