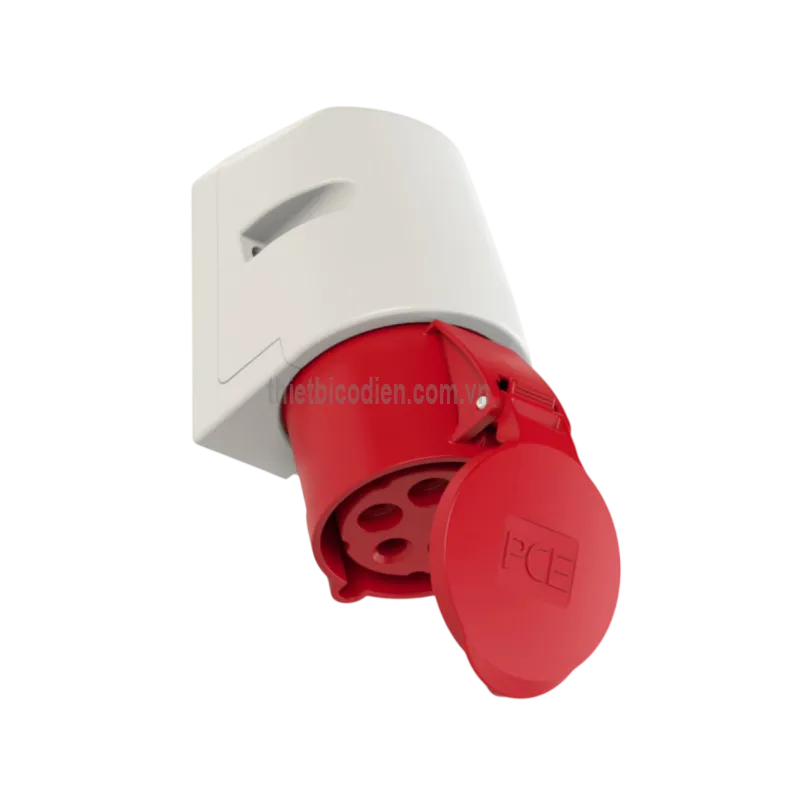

Ổ cắm gắn nổi loại không kín nước PCE F125-6 (32A, 5P, 400V, IP44)

1. Giới thiệu ổ cắm gắn nổi PCE F125-6 và nguồn gốc thương hiệu

Ổ cắm gắn nổi loại không kín nước PCE F125-6 là ổ cắm công nghiệp CEE dùng để tạo điểm kết nối cố định cho hệ thống điện ba pha. Sản phẩm có cấu hình 32A, 5P, 400V, vị trí tiếp địa 6h và cấp bảo vệ IP44, phù hợp với máy móc, tủ phân phối điện và thiết bị công nghiệp cần sử dụng đồng thời ba pha, dây trung tính và dây bảo vệ tiếp địa.

PCE là thương hiệu của PC Electric, doanh nghiệp được thành lập tại Áo và chuyên phát triển phích cắm, ổ cắm cùng thiết bị phân phối điện công nghiệp. Các sản phẩm của hãng được thiết kế theo hệ thống ổ cắm CEE, giúp nhận biết cấp điện áp, số cực và vị trí tiếp địa bằng màu sắc cũng như cấu trúc cơ khí.

Với kiểu lắp nổi nhỏ gọn, model F125-6 có thể bố trí trực tiếp trên tường, khung máy, vách tủ hoặc bề mặt lắp đặt phù hợp. Thiết kế này giúp hình thành điểm cấp nguồn cố định, dễ tiếp cận để kết nối và tháo phích cắm trong quá trình vận hành hoặc bảo trì thiết bị.

Thông số kỹ thuật của PCE F125-6

Thông số	Giá trị
Mã hàng	F125-6
Loại thiết bị	Ổ cắm công nghiệp CEE gắn nổi dạng compact
Dòng điện định mức	32A
Số cực	5 cực, cấu hình 3P+N+PE
Điện áp và tần số định mức	200/346V đến 240/415V AC, 50/60Hz; phân loại 400V theo EN 60309-2
Vị trí cực tiếp địa	6h
Màu nhận diện	Đỏ
Cấp bảo vệ	IP44
Vật liệu vỏ	Polyamide 6, PA6
Vật liệu tiếp điểm	Đồng thau, CuZn
Công nghệ đấu nối	Đầu nối bắt vít
Hướng đưa cáp	Từ phía trên hoặc phía sau
Tiết diện dây mềm	2,5–6 mm²
Tiết diện dây cứng	2,5–10 mm²
Mô-men siết vít tiếp điểm	110 Ncm
Chiều dài tuốt cách điện	12–14 mm
Khối lượng tịnh	0,290 kg
Xuất xứ	Áo

2. Ưu điểm và tính năng nổi bật của PCE F125-6

• Ổ cắm công nghiệp 5P 32A cung cấp đầy đủ các đường dẫn ba pha, trung tính và tiếp địa bảo vệ cho thiết bị điện công nghiệp.
• Kiểu ổ cắm CEE gắn nổi giúp tạo điểm lấy điện cố định trên tường, vách tủ, khung máy hoặc khu vực sản xuất.
• Cấu trúc dạng compact tiết kiệm không gian lắp đặt và thuận tiện khi cần bố trí nhiều điểm cấp nguồn trong cùng khu vực.
• Vị trí tiếp địa 6h kết hợp màu đỏ hỗ trợ nhận diện đúng loại phích cắm dành cho hệ thống điện ba pha thuộc nhóm điện áp tương ứng.
• Vỏ PA6 có độ cứng cơ học phù hợp với môi trường sử dụng công nghiệp; tiếp điểm bằng đồng thau hỗ trợ duy trì khả năng dẫn điện ổn định.
• Đầu nối bắt vít giúp dây dẫn được cố định chắc chắn khi thi công đúng kỹ thuật và siết theo mô-men quy định.
• Cáp có thể đi vào từ phía trên hoặc phía sau, giúp người lắp đặt lựa chọn hướng đi dây phù hợp với mặt bằng thực tế.
• Nắp che phía trước kết hợp cấp bảo vệ IP44 giúp hạn chế vật rắn và nước bắn tóe xâm nhập khi sản phẩm được lắp đặt, đóng nắp và sử dụng đúng cách.

Lưu ý về cấp bảo vệ IP44

PCE F125-6 thuộc nhóm ổ cắm chống bắn tóe, không phải ổ cắm kín nước để ngâm nước hoặc chịu tia nước áp lực cao. Sản phẩm nên được bố trí tại khu vực trong nhà, khu vực có mái che hoặc vị trí chỉ có nguy cơ nước bắn nhẹ. Đối với môi trường rửa bằng vòi áp lực, độ ẩm cao liên tục hoặc ngoài trời không được che chắn, cần lựa chọn dòng ổ cắm có cấp bảo vệ cao hơn.

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của ổ cắm PCE F125-6

PCE F125-6 tạo giao diện kết nối giữa nguồn điện cố định và phích cắm công nghiệp tương thích. Thiết bị cho phép cấp điện cho máy móc hoặc phụ tải, đồng thời duy trì đường trung tính và đường tiếp địa bảo vệ theo cấu hình của hệ thống điện.

Sản phẩm chỉ thực hiện chức năng kết nối điện. Ổ cắm không thay thế cầu dao, thiết bị bảo vệ quá dòng, bảo vệ dòng rò hoặc công tắc cách ly. Mạch cấp nguồn cần được trang bị thiết bị bảo vệ phù hợp với dây dẫn, phụ tải và điều kiện lắp đặt.

Nguyên lý hoạt động

Cáp nguồn cố định được đưa vào thân ổ cắm từ phía trên hoặc phía sau. Các dây dẫn được đấu vào các đầu nối tương ứng gồm ba dây pha, một dây trung tính và một dây tiếp địa bảo vệ. Đầu nối bắt vít giữ dây dẫn và tạo tiếp xúc điện với các cực bên trong ổ cắm.

Khi phích cắm CEE tương thích được đưa vào, các chân của phích cắm tiếp xúc với các cực bên trong ổ cắm, hình thành đường dẫn điện từ nguồn đến thiết bị sử dụng. Cấu trúc định vị cơ khí và vị trí tiếp địa 6h giúp hạn chế việc ghép nối với phích cắm không cùng cấu hình điện áp hoặc số cực.

Dây tiếp địa PE nối vỏ kim loại hoặc bộ phận cần bảo vệ của thiết bị với hệ thống tiếp địa. Khi xuất hiện sự cố chạm vỏ, đường PE phối hợp với thiết bị bảo vệ của mạch điện để giảm nguy cơ điện giật. Vì vậy, không được bỏ qua hoặc đấu sai cực tiếp địa khi lắp đặt.

Ứng dụng tiêu biểu

• Cấp nguồn cho máy móc và động cơ ba pha có sử dụng dây trung tính.
• Lắp trên tường tại nhà xưởng, khu vực sản xuất và phòng kỹ thuật.
• Tích hợp vào trạm làm việc, khung máy hoặc hệ thống phân phối điện cục bộ.
• Tạo điểm kết nối cho thiết bị bảo trì, máy công cụ và thiết bị công nghiệp di động.
• Sử dụng trong kho vận, xưởng cơ khí, dây chuyền sản xuất và công trình có mái che.

Yêu cầu khi lắp đặt và sử dụng

Việc đấu nối cần do người có chuyên môn điện thực hiện. Trước khi mở nắp hoặc thao tác với đầu nối, phải cô lập nguồn điện, khóa thiết bị đóng cắt khi cần thiết và xác nhận mạch đã hết điện bằng dụng cụ kiểm tra phù hợp.

Cần đấu đúng các cực pha, trung tính và tiếp địa; lựa chọn tiết diện dây theo bảng thông số và tính toán tải thực tế; tuốt dây đúng chiều dài; đồng thời siết vít theo yêu cầu của nhà sản xuất. Sau khi hoàn tất, phải kiểm tra độ chắc của dây, hướng đưa cáp, gioăng hoặc đầu luồn cáp và khả năng đóng kín của nắp.

Chỉ kết nối với phích cắm CEE 32A 5P 400V 6h tương thích. Không dùng bộ chuyển đổi không rõ tiêu chuẩn, không thao tác khi tay ướt và không sử dụng sản phẩm nếu thân vỏ, nắp che hoặc tiếp điểm có dấu hiệu cháy, nứt, biến dạng hay lỏng.

4. Cam kết và nơi mua ổ cắm PCE F125-6 chính hãng

Khi lựa chọn ổ cắm PCE F125-6 chính hãng, khách hàng cần kiểm tra đúng mã hàng, cấu hình 5 cực, dòng điện định mức, màu nhận diện, vị trí tiếp địa và cấp bảo vệ để tránh nhầm với các phiên bản 3P, 4P hoặc dòng kín nước.

Khách hàng có nhu cầu mua sản phẩm, nhận báo giá hoặc tư vấn lựa chọn phích cắm tương thích có thể liên hệ trực tiếp thietbicodien. Đội ngũ tư vấn hỗ trợ đối chiếu đúng mã F125-6, nhu cầu tải, điều kiện môi trường và phương án lắp đặt trước khi đặt hàng.

thietbicodien hướng đến việc cung cấp sản phẩm đúng thương hiệu, đúng cấu hình kỹ thuật và thông tin minh bạch, giúp khách hàng lựa chọn chính xác thiết bị cho nhà xưởng, máy móc và hệ thống phân phối điện công nghiệp.

Câu hỏi thường gặp về PCE F125-6

PCE F125-6 là loại ổ cắm gì?

Đây là ổ cắm công nghiệp CEE dạng gắn nổi, dùng để tạo điểm cấp nguồn cố định cho hệ thống điện ba pha. Sản phẩm có năm cực để kết nối ba pha, trung tính và tiếp địa bảo vệ.

Ổ cắm F125-6 có sử dụng cho nguồn điện ba pha 400V không?

Có. Sản phẩm được phân loại cho hệ thống điện công nghiệp 400V, tần số 50/60Hz và có màu nhận diện đỏ theo cấu hình CEE tương ứng.

Ý nghĩa cấu hình 5P của sản phẩm là gì?

Cấu hình 5P gồm ba cực pha, một cực trung tính và một cực tiếp địa bảo vệ. Cấu hình này phù hợp với thiết bị cần cả nguồn ba pha và dây trung tính.

PCE F125-6 có hoàn toàn kín nước không?

Không. Sản phẩm có cấp bảo vệ IP44, phù hợp với môi trường có nguy cơ nước bắn tóe nhẹ khi được lắp đặt đúng cách. Không nên ngâm nước, phun rửa bằng tia nước áp lực cao hoặc đặt tại vị trí ngoài trời không có che chắn.

F125-6 cần ghép với loại phích cắm nào?

Ổ cắm cần ghép với phích cắm công nghiệp CEE có cùng dòng định mức, cùng số cực, cùng nhóm điện áp, cùng vị trí tiếp địa 6h và cấu trúc tương thích.

Có thể đưa cáp vào ổ cắm từ hướng nào?

Thiết kế cho phép đưa cáp vào từ phía trên hoặc phía sau. Người lắp đặt có thể chọn hướng phù hợp với tuyến cáp và bề mặt thi công.

Ổ cắm có tích hợp cầu dao hoặc bảo vệ quá tải không?

Không. F125-6 chỉ là thiết bị kết nối điện. Hệ thống phải có cầu dao, thiết bị bảo vệ quá dòng, bảo vệ dòng rò và phương tiện cách ly phù hợp được lắp ở phía nguồn.

Có thể tự đấu nối ổ cắm PCE F125-6 không?

Không nên tự đấu nối khi không có chuyên môn điện. Việc lắp đặt sai pha, sai trung tính, thiếu tiếp địa hoặc siết đầu nối không đúng có thể gây phát nhiệt, hư hỏng thiết bị và nguy hiểm điện giật. Công việc nên được thực hiện bởi kỹ thuật viên có năng lực phù hợp.
