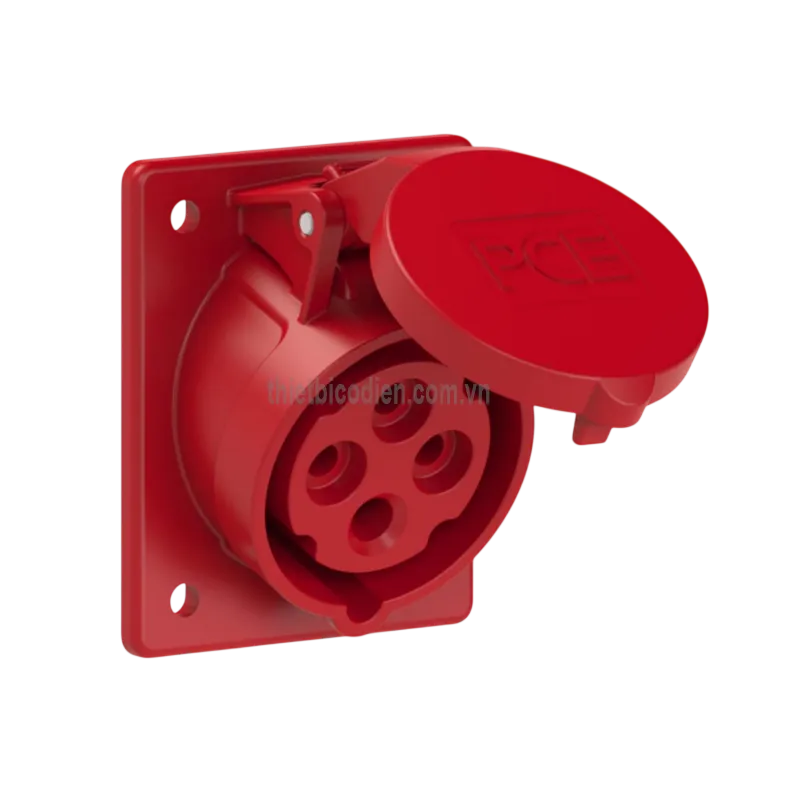

Ổ cắm âm loại không kín nước dạng nghiêng PCE F424-6 (32A, 4P, 400V, IP44)

Ổ cắm âm dạng nghiêng PCE F424-6 32A 4P 400V IP44

Ổ cắm âm loại không kín nước dạng nghiêng PCE F424-6 là ổ cắm công nghiệp CEE dùng để tạo điểm cấp nguồn cố định cho thiết bị điện ba pha. Sản phẩm có dòng điện định mức 32A, cấu hình 4P gồm 3P+PE, điện áp 400V, vị trí tiếp địa 6H và cấp bảo vệ IP44.

Thiết kế lắp âm giúp ổ cắm được gắn gọn trên tủ điện, bảng điều khiển, vỏ máy hoặc hộp phân phối điện. Hướng cắm nghiêng hỗ trợ thao tác kết nối thuận tiện và giúp dây dẫn ít bị gập sát bề mặt lắp đặt hơn so với ổ cắm âm dạng thẳng.

Nguồn gốc thương hiệu PCE

PCE là thương hiệu của PC Electric, doanh nghiệp có trụ sở tại St. Martin im Innkreis, Áo. Hãng bắt đầu sản xuất phích cắm và ổ cắm CEE từ năm 1973, tập trung vào các giải pháp kết nối điện công nghiệp, ổ cắm có tiếp địa và thiết bị phân phối điện.

Model F424-6 thuộc nhóm ổ cắm CEE lắp âm dạng nghiêng của PCE và được sản xuất tại Áo, phù hợp cho các hệ thống cần đầu nối điện ba pha tiêu chuẩn, rõ ràng về dòng điện, điện áp, số cực và vị trí tiếp địa.

Ưu điểm và tính năng nổi bật của PCE F424-6

• Ổ cắm công nghiệp 32A 400V phù hợp với nhiều máy móc và phụ tải điện ba pha không sử dụng dây trung tính.
• Cấu hình 4 cực gồm ba cực pha và một cực bảo vệ PE, hỗ trợ kết nối tiếp địa an toàn cho thiết bị.
• Vị trí tiếp địa 6H giúp nhận biết đúng loại đầu nối và hạn chế ghép nhầm với phích cắm có cấu hình điện áp hoặc vị trí khóa khác.
• Thiết kế âm dạng nghiêng tạo điểm lấy điện gọn trên mặt tủ, đồng thời thuận tiện hơn khi cắm, rút và định hướng dây nguồn.
• Cấp bảo vệ IP44 hỗ trợ chống vật rắn có kích thước từ 1 mm và chống nước bắn từ nhiều hướng khi sản phẩm được lắp đặt, sử dụng đúng cách.
• Vỏ làm từ PA6, loại vật liệu thường được sử dụng cho thiết bị kết nối điện công nghiệp nhờ khả năng cách điện và độ bền cơ học phù hợp.
• Kích thước mặt bích và tâm lỗ lắp được công bố rõ ràng, thuận tiện khi gia công mặt tủ hoặc thay thế ổ cắm tương ứng.

Thông số kỹ thuật đã xác minh

Thông số	Giá trị
Mã hàng	F424-6
Loại sản phẩm	Ổ cắm CEE lắp âm dạng nghiêng
Dòng điện định mức	32A
Điện áp theo EN 60309-2	400V, 50/60Hz
Số cực	4 cực
Cấu hình cực	3P+PE, không có cực trung tính
Vị trí tiếp địa	6H
Cấp bảo vệ	IP44
Vật liệu vỏ	PA6
Kích thước mặt bích	80 x 97 mm
Khoảng cách tâm lỗ cố định	60 x 73 mm
Xuất xứ	Áo

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của ổ cắm PCE F424-6

PCE F424-6 tạo đầu ra nguồn điện ba pha cố định cho phích cắm CEE tương thích 32A, 4P, 400V và 6H. Sản phẩm thường được lắp trên mặt tủ điện hoặc thân thiết bị để người vận hành có thể kết nối và tháo rời dây nguồn mà không phải đấu dây trực tiếp mỗi lần sử dụng.

Do cấu hình 4P là 3P+PE, ổ cắm truyền ba dây pha đến phụ tải và cung cấp thêm đường tiếp địa bảo vệ. Sản phẩm không có cực trung tính, vì vậy chỉ phù hợp với thiết bị có sơ đồ cấp điện tương ứng.

Nguyên lý hoạt động

Khi phích cắm đúng chuẩn được đưa vào ổ cắm, các chân dẫn điện của phích tiếp xúc với các cực bên trong ổ cắm, hình thành đường dẫn từ nguồn đến thiết bị. Ba cực pha truyền điện năng cho phụ tải ba pha, trong khi cực PE nối vỏ kim loại hoặc bộ phận cần bảo vệ của thiết bị với hệ thống tiếp địa.

Cấu trúc định vị theo vị trí 6H, hình dạng đầu nối và số cực giúp phích cắm chỉ ghép đúng với ổ cắm có cấu hình tương thích. Nắp ổ cắm hỗ trợ che khu vực tiếp điểm khi không kết nối; mức IP44 chỉ đạt hiệu quả khi sản phẩm được lắp hoàn chỉnh và các bộ phận bảo vệ ở đúng vị trí.

Ứng dụng phù hợp

• Lắp trên tủ điện phân phối và bảng cấp nguồn cho máy móc.
• Kết nối động cơ, máy bơm, máy nén khí và thiết bị điện ba pha phù hợp với cấu hình 3P+PE.
• Lắp trên vỏ máy, dây chuyền sản xuất hoặc trạm cấp điện trong nhà xưởng.
• Sử dụng tại khu vực bảo trì, lắp ráp, kho vận và công trình có điểm cấp điện công nghiệp cố định.
• Thay thế ổ cắm âm có cùng dòng điện, số cực, điện áp, vị trí 6H và kích thước lắp đặt tương thích.

Lưu ý khi lựa chọn và lắp đặt

• Kiểm tra phụ tải sử dụng nguồn 400V ba pha và không yêu cầu dây trung tính trước khi chọn loại 4P.
• Chỉ ghép với phích cắm có cùng mức 32A, cấu hình 4P và vị trí tiếp địa 6H.
• Đối chiếu kích thước mặt bích 80 x 97 mm và tâm lỗ 60 x 73 mm trước khi gia công mặt tủ.
• Ngắt nguồn, khóa nguồn và xác nhận hết điện trước khi đấu nối hoặc bảo trì.
• Việc lắp đặt phải do người có chuyên môn thực hiện, sử dụng dây dẫn và thiết bị bảo vệ phù hợp với tải thực tế.
• IP44 là khả năng chống nước bắn, không phải cấp bảo vệ để ngâm nước hoặc sử dụng tại nơi thường xuyên bị phun nước áp lực cao.

Cam kết và nơi mua ổ cắm PCE F424-6 chính hãng

Khi mua ổ cắm âm PCE F424-6 chính hãng, khách hàng cần kiểm tra đúng mã hàng, dòng điện 32A, cấu hình 4P, điện áp 400V, vị trí 6H và cấp bảo vệ IP44. Việc chọn đúng phiên bản giúp bảo đảm khả năng tương thích với phích cắm, phụ tải và kích thước lắp đặt thực tế.

Để được tư vấn lựa chọn, kiểm tra khả năng thay thế và nhận báo giá sản phẩm phù hợp với hệ thống điện, hãy đặt mua tại thietbicodien. Chúng tôi cam kết cung cấp đúng model, thông tin sản phẩm minh bạch và hỗ trợ khách hàng lựa chọn thiết bị điện công nghiệp theo yêu cầu sử dụng.

Câu hỏi thường gặp (FAQ)

PCE F424-6 là ổ cắm điện một pha hay ba pha?

Đây là ổ cắm điện ba pha 400V. Cấu hình 4P của sản phẩm gồm ba cực pha và một cực tiếp địa bảo vệ PE.

Ổ cắm PCE F424-6 có dây trung tính không?

Không. Model này có cấu hình 3P+PE nên không có cực N. Thiết bị cần dây trung tính phải sử dụng ổ cắm 5P có cấu hình 3P+N+PE phù hợp.

IP44 có nghĩa là PCE F424-6 chống nước hoàn toàn không?

Không. IP44 hỗ trợ chống vật rắn từ 1 mm và chống nước bắn từ nhiều hướng, nhưng không phù hợp để ngâm nước hoặc lắp tại nơi thường xuyên chịu tia nước áp lực cao.

Ý nghĩa của ký hiệu 6H trên ổ cắm là gì?

6H thể hiện vị trí của cực tiếp địa theo cách biểu diễn mặt đồng hồ trong hệ đầu nối CEE. Vị trí này giúp xác định cấu hình điện áp và bảo đảm chỉ ghép với phích cắm tương thích.

Ổ cắm F424-6 có thể ghép với phích cắm 16A không?

Không nên và thông thường không thể ghép đúng chuẩn vì đầu nối CEE 16A và 32A có kích thước khác nhau. Cần sử dụng phích cắm 32A, 4P, 400V, 6H tương thích.

Dạng nghiêng khác dạng thẳng như thế nào?

Dạng nghiêng định hướng phích cắm và dây nguồn chếch khỏi bề mặt lắp đặt, giúp thao tác thuận tiện và giảm tình trạng dây bị bẻ gập sát mặt tủ. Dạng thẳng định hướng phích vuông góc với mặt lắp.

Cần kiểm tra gì trước khi thay ổ cắm cũ bằng F424-6?

Cần đối chiếu dòng điện, điện áp, số cực, vị trí 6H, cấp bảo vệ, sơ đồ dây và kích thước mặt bích. Với phần cơ khí, model này có mặt bích 80 x 97 mm và khoảng cách tâm lỗ cố định 60 x 73 mm.
