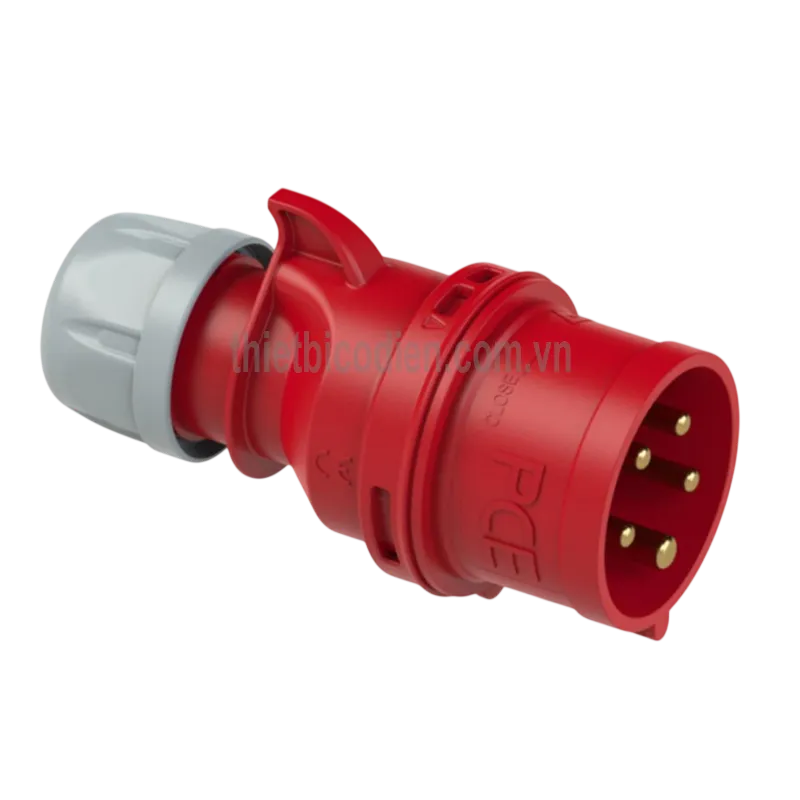

Phích cắm di động loại không kín nước PCE F025-6 (32A, 5P, 400V, IP44)

1. Giới thiệu phích cắm di động PCE F025-6 32A 5P 400V IP44

Phích cắm di động PCE F025-6 là phích cắm công nghiệp CEE thuộc dòng SHARK, được thiết kế để kết nối nguồn điện ba pha cho máy móc, tủ điện di động và thiết bị công suất lớn. Sản phẩm có cấu hình 32A, 5P, 400V, vị trí tiếp địa 6h và cấp bảo vệ IP44.

PCE, tên đầy đủ PC Electric, là thương hiệu thiết bị điện công nghiệp của Áo, chuyên sản xuất phích cắm, ổ cắm CEE, bộ phân phối điện và các giải pháp kết nối nguồn cho công nghiệp. Model F025-6 có xuất xứ Áo, phù hợp với hệ thống điện ba pha cần đầy đủ ba dây pha, dây trung tính và dây bảo vệ.

Thông số và đặc tính kỹ thuật

Hạng mục	Thông tin
Loại sản phẩm	Phích cắm CEE di động, dòng SHARK
Mã hàng	F025-6
Dòng điện định mức	32A
Số cực	5P, cấu hình 3P+N+PE
Điện áp và tần số	400V AC, 50/60Hz; dải điện áp theo tài liệu 200/346–240/415V AC
Vị trí tiếp địa	6h
Cấp bảo vệ	IP44
Vật liệu vỏ	Nhựa PA6
Vật liệu tiếp điểm	Đồng thau
Công nghệ đấu nối	Đầu nối bắt vít
Tiết diện dây mềm phù hợp	2,5–6 mm²
Đường kính cáp	11,5–22 mm
Kích thước tham khảo	Chiều dài 155 mm, đường kính thân 70 mm
Khối lượng tham khảo	236 g
Màu nhận diện	Đỏ

2. Ưu điểm và tính năng nổi bật

• Phích cắm công nghiệp 32A 5P hỗ trợ kết nối đồng thời ba pha L1, L2, L3, dây trung tính N và dây tiếp địa bảo vệ PE.
• Cấu hình 400V 6h màu đỏ giúp nhận diện nhanh loại nguồn và hạn chế cắm nhầm với ổ cắm có điện áp hoặc vị trí tiếp địa khác.
• Vỏ PA6 phù hợp với môi trường công nghiệp, có độ bền cơ học tốt và hỗ trợ bảo vệ các bộ phận dẫn điện bên trong.
• Tiếp điểm bằng đồng thau giúp tạo bề mặt tiếp xúc dẫn điện ổn định khi phích cắm được lắp đúng với ổ cắm tương thích.
• Đầu nối bắt vít thuận tiện cho việc đấu dây, kiểm tra và bảo trì bởi kỹ thuật viên điện.
• Cơ cấu siết cáp phía sau giúp giữ cáp, giảm lực kéo truyền trực tiếp vào các đầu nối và hạn chế gập cáp tại vị trí đi vào phích.
• Cấp bảo vệ IP44 chống nước bắn, phù hợp với nhà xưởng và khu vực có bụi, độ ẩm hoặc nước bắn nhẹ khi được lắp đặt đúng.
• Thiết kế dạng thẳng, có vùng cầm nắm thuận tiện cho thao tác kết nối và tháo phích trong hệ thống điện di động.

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của PCE F025-6

PCE F025-6 32A 5P 400V có chức năng tạo điểm kết nối tháo lắp được giữa dây nguồn di động và ổ cắm CEE tương thích. Cấu hình năm cực cho phép truyền nguồn điện ba pha cùng dây trung tính, đồng thời duy trì đường tiếp địa bảo vệ cho vỏ máy và các bộ phận kim loại của thiết bị.

Sản phẩm phù hợp với tải ba pha cần sử dụng dây trung tính, chẳng hạn thiết bị kết hợp động cơ ba pha với mạch điều khiển, chiếu sáng hoặc phụ tải một pha bên trong cùng một hệ thống.

Nguyên lý hoạt động

Khi lắp đặt, các dây L1, L2, L3, N và PE của cáp nguồn được nối vào từng đầu cực bắt vít tương ứng bên trong phích. Bộ siết cáp giữ chắc lớp vỏ ngoài của cáp nhằm giảm lực kéo tác động lên các điểm đấu nối.

Khi phích được cắm hoàn toàn vào ổ cắm CEE 32A 5P 6h tương thích, các chân đồng thau tiếp xúc với ống tiếp điểm của ổ cắm và hình thành đường dẫn điện. Ba chân pha truyền nguồn ba pha, chân N cung cấp đường trung tính và chân PE kết nối dây bảo vệ với hệ thống tiếp địa.

Vị trí tiếp địa 6h và rãnh định hướng cơ khí chỉ cho phép ghép nối với ổ cắm có cấu hình phù hợp. Phích cắm không có chức năng tự ngắt quá tải, ngắn mạch hoặc dòng rò; mạch điện cần được trang bị thiết bị bảo vệ thích hợp ở phía nguồn.

Ứng dụng thực tế

• Cấp nguồn cho máy móc công nghiệp ba pha 400V có sử dụng dây trung tính.
• Lắp trên dây nguồn của máy sản xuất, máy gia công, máy bơm, máy nén khí hoặc thiết bị cơ điện di động.
• Kết nối tủ điện di động, hộp phân phối nguồn và dây cáp nối dài công nghiệp.
• Sử dụng trong nhà máy, xưởng cơ khí, công trường, khu bảo trì và hệ thống điện tạm thời.
• Cấp nguồn cho thiết bị sân khấu, sự kiện hoặc hệ thống kỹ thuật cần kết nối CEE ba pha tháo lắp nhanh.

Lưu ý khi lắp đặt và sử dụng

• Chỉ đấu nối khi nguồn điện đã được cô lập và xác nhận không còn điện áp.
• Đấu đúng thứ tự L1, L2, L3, N và PE theo ký hiệu trên sản phẩm; không sử dụng chân PE thay cho dây trung tính.
• Lựa chọn cáp có tiết diện, đường kính và khả năng tải dòng phù hợp với thiết bị, phương pháp lắp đặt và điều kiện vận hành.
• Siết chắc đầu cực và bộ giữ cáp nhưng không làm hỏng lõi dẫn điện hoặc lớp cách điện.
• Chỉ ghép với ổ cắm cùng dòng định mức, số cực, điện áp và vị trí tiếp địa 6h.
• Không cắm hoặc rút phích khi tải đang hoạt động nếu hệ thống không có thiết bị đóng cắt chuyên dụng.
• IP44 chỉ bảo vệ trước vật thể rắn và nước bắn; không sử dụng phích ở trạng thái ngâm nước hoặc tại nơi thường xuyên phun rửa áp lực cao.
• Việc lắp đặt nên được thực hiện bởi kỹ thuật viên điện có chuyên môn.

4. Cam kết và nơi mua hàng

Để lựa chọn đúng phích cắm PCE F025-6 chính hãng, khách hàng cần kiểm tra đầy đủ model, dòng điện 32A, cấu hình 5P, điện áp 400V, vị trí 6h và cấp bảo vệ IP44 trước khi đặt hàng.

Quý khách có thể mua sản phẩm chính hãng tại thietbicodien để được tư vấn lựa chọn ổ cắm tương thích, tiết diện cáp phù hợp và giải pháp kết nối nguồn theo yêu cầu của máy móc hoặc công trình.

Câu hỏi thường gặp (FAQ)

PCE F025-6 sử dụng cho nguồn điện nào?

F025-6 được thiết kế cho nguồn điện ba pha 400V, tần số 50/60Hz, với cấu hình năm cực gồm L1, L2, L3, N và PE.

Phích cắm F025-6 có dùng được với ổ cắm 4P không?

Không. Sản phẩm phải được sử dụng với ổ cắm CEE 32A, 5P, 400V có vị trí tiếp địa 6h. Cấu trúc định hướng cơ khí không cho phép ghép đúng với ổ cắm 4P.

Cấp bảo vệ IP44 có nghĩa là phích cắm chống nước hoàn toàn không?

Không. IP44 hỗ trợ bảo vệ trước vật thể rắn có kích thước từ 1 mm và nước bắn từ nhiều hướng, nhưng không phù hợp để ngâm nước hoặc phun rửa bằng tia nước áp lực cao.

PCE F025-6 phù hợp với dây điện có tiết diện bao nhiêu?

Theo dữ liệu kỹ thuật của sản phẩm, đầu nối phù hợp với dây mềm có tiết diện từ 2,5 đến 6 mm² và đường kính cáp ngoài từ 11,5 đến 22 mm. Tiết diện thực tế phải được tính theo dòng tải, chiều dài dây và phương pháp lắp đặt.

Phích cắm có tích hợp bảo vệ quá tải hoặc chống giật không?

Không. Đây là thiết bị kết nối điện, không thay thế MCB, MCCB, RCD hoặc RCBO. Hệ thống phải có thiết bị bảo vệ quá tải, ngắn mạch và dòng rò phù hợp ở phía nguồn.

Năm cực của phích cắm gồm những dây nào?

Cấu hình năm cực là 3P+N+PE, gồm ba dây pha L1, L2, L3, một dây trung tính N và một dây tiếp địa bảo vệ PE.

F025-6 có phù hợp để sử dụng ngoài trời không?

Sản phẩm có thể sử dụng ở khu vực có nước bắn nhẹ khi được lắp đúng với ổ cắm tương thích và cáp được siết kín. Với môi trường mưa lớn, ngập nước hoặc phun rửa thường xuyên, nên lựa chọn phiên bản có cấp bảo vệ cao hơn.

Có thể cắm hoặc rút PCE F025-6 khi thiết bị đang chạy không?

Không nên. Cần ngắt tải bằng công tắc hoặc thiết bị đóng cắt phù hợp trước khi cắm hay rút phích để hạn chế hồ quang điện, hư hỏng tiếp điểm và nguy cơ mất an toàn.
