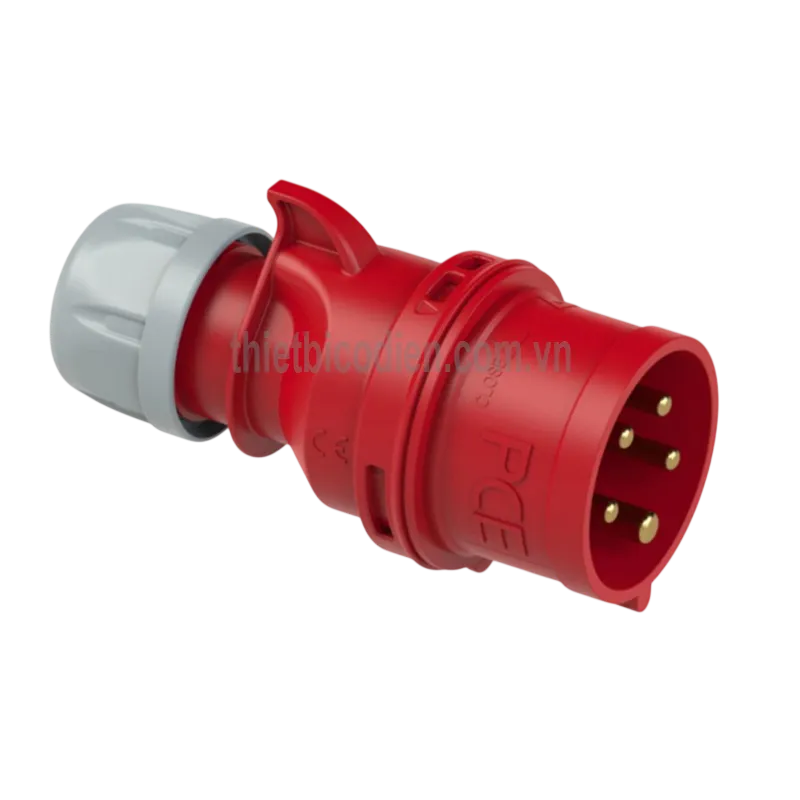

Phích cắm di động loại không kín nước PCE F015-6 (16A, 5P, 400V, IP44)

1) Giới thiệu phích cắm di động PCE F015-6 và nguồn gốc thương hiệu

Phích cắm di động loại không kín nước PCE F015-6 là phích cắm công nghiệp chuẩn CEE, được thiết kế để kết nối nguồn điện xoay chiều ba pha có dây trung tính và dây tiếp địa. Sản phẩm có cấu hình 5 cực 3P+N+E, dòng điện định mức 16A, điện áp 400V AC, vị trí cực tiếp địa 6h và cấp bảo vệ IP44.

PCE là thương hiệu thiết bị điện công nghiệp có nguồn gốc tại Áo, chuyên sản xuất phích cắm, ổ cắm CEE và thiết bị phân phối điện cho công nghiệp, thương mại và công trình. PCE bắt đầu sản xuất các dòng phích cắm và ổ cắm CEE từ năm 1973, tập trung vào khả năng kết nối ổn định, nhận diện điện áp rõ ràng và tính tương thích theo tiêu chuẩn công nghiệp.

Model F015-6 thuộc nhóm phích cắm di động IP44 của PCE, phù hợp với các hệ thống điện ba pha 400V cần đồng thời ba dây pha, dây trung tính và dây bảo vệ PE. Thiết kế di động giúp sản phẩm thuận tiện khi lắp vào đầu cáp cấp nguồn cho máy móc, thiết bị và tủ điện lưu động.

2) Ưu điểm và tính năng nổi bật của PCE F015-6

• Cấu hình 5P 3P+N+E đáp ứng hệ thống điện ba pha có sử dụng dây trung tính, đồng thời duy trì đường tiếp địa bảo vệ riêng cho thiết bị.
• Dòng định mức 16A, điện áp 400V AC phù hợp với nhiều máy móc, thiết bị sản xuất và bộ phân phối điện công suất vừa.
• Cấp bảo vệ IP44 giúp hạn chế vật rắn kích thước lớn hơn 1 mm và nước bắn tóe từ nhiều hướng trong điều kiện sử dụng phù hợp.
• Vị trí cực tiếp địa 6h và màu đỏ hỗ trợ nhận diện nhanh nhóm điện áp 380–415V, hạn chế kết nối nhầm với ổ cắm CEE khác cấp điện áp.
• Vỏ Polyamide 6 có khả năng cách điện, chống mài mòn và chịu tác động cơ học trong môi trường làm việc công nghiệp thông thường.
• Kiểu thân thẳng, đầu nối dây dạng di động giúp lắp đặt gọn trên cáp nguồn và thuận tiện khi kết nối hoặc di chuyển thiết bị.
• Thiết kế theo hệ thống CEE giúp sản phẩm ghép nối đúng với ổ cắm công nghiệp 5P, 16A, 400V, 6h tương thích.

Thông tin kỹ thuật cốt lõi

Đặc tính	Thông tin
Mã sản phẩm	F015-6
Loại thiết bị	Phích cắm công nghiệp di động, loại IP44
Số cực	5P: 3P+N+E
Dòng điện định mức	16A
Điện áp định mức	400V AC
Tần số	50/60Hz
Vị trí cực tiếp địa	6h
Cấp bảo vệ	IP44
Màu nhận diện	Đỏ
Vật liệu vỏ	Polyamide 6
Kiểu kết nối	Phích cắm di động, thân thẳng
Tiêu chuẩn sản phẩm	IEC 60309-1, IEC 60309-2
Xuất xứ	Áo

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng kết nối nguồn điện ba pha

Phích cắm công nghiệp 5P 16A 400V PCE F015-6 có nhiệm vụ tạo đầu kết nối tháo lắp được giữa cáp nguồn và ổ cắm CEE tương thích. Năm cực điện tương ứng với ba dây pha, một dây trung tính và một dây tiếp địa bảo vệ, nhờ đó sản phẩm có thể cấp điện cho cả tải ba pha và các mạch phụ trợ sử dụng dây trung tính.

Nguyên lý hoạt động

Cáp nguồn được đấu vào các đầu cực bên trong phích cắm theo đúng ký hiệu pha, trung tính và tiếp địa. Khi cắm F015-6 vào ổ cắm 5P 16A 400V có cùng vị trí 6h, các chân dẫn điện tiếp xúc với cực tương ứng của ổ cắm để hình thành đường truyền điện từ nguồn tới thiết bị.

Cấu trúc định vị cơ khí theo vị trí 6h giúp ngăn ghép nhầm với ổ cắm khác điện áp hoặc khác cấu hình. Cực PE được bố trí riêng để nối phần kim loại cần bảo vệ của thiết bị với hệ thống tiếp địa. Hiệu quả an toàn vẫn phụ thuộc vào việc đấu dây đúng, siết chắc đầu cực, sử dụng đúng ổ cắm tương thích và có thiết bị bảo vệ phù hợp ở phía nguồn.

Ứng dụng phù hợp

• Cấp nguồn cho máy móc và thiết bị điện ba pha 400V có sử dụng dây trung tính.
• Lắp đầu cáp cho động cơ, máy gia công, máy đóng gói và thiết bị trên dây chuyền sản xuất.
• Kết nối tủ điện di động, hộp phân phối điện và bộ cấp nguồn phục vụ bảo trì.
• Sử dụng trong nhà xưởng, kho kỹ thuật, khu lắp ráp và công trình có khu vực đấu nối được che chắn.
• Làm đầu cấp nguồn tháo lắp nhanh cho thiết bị cần di chuyển hoặc thay đổi vị trí làm việc.

Do thuộc loại phích cắm IP44 chống nước bắn tóe, F015-6 nên được sử dụng trong nhà hoặc khu vực có mái che. Sản phẩm không phù hợp với vị trí ngập nước, thường xuyên chịu mưa trực tiếp, tia nước áp lực cao hoặc môi trường yêu cầu độ kín IP67.

4) Cam kết và nơi mua phích cắm PCE F015-6 chính hãng

Khi lựa chọn phích cắm PCE F015-6 chính hãng, khách hàng cần kiểm tra đúng mã sản phẩm, cấu hình 5P, dòng điện 16A, điện áp 400V, vị trí 6h và cấp bảo vệ IP44. Việc chọn đúng thông số giúp phích cắm tương thích với ổ cắm, cáp nguồn và hệ thống điện hiện có.

Khách hàng có thể đặt mua sản phẩm chính hãng tại thietbicodien để được tư vấn lựa chọn đúng ổ cắm ghép nối, tiết diện cáp, thiết bị bảo vệ và số lượng phù hợp cho nhu cầu thay thế hoặc triển khai dự án.

Câu hỏi thường gặp (FAQ)

PCE F015-6 là phích cắm mấy cực?

PCE F015-6 là phích cắm 5 cực, gồm ba cực pha, một cực trung tính và một cực tiếp địa bảo vệ, được ký hiệu là 3P+N+E.

PCE F015-6 sử dụng cho nguồn điện nào?

Sản phẩm sử dụng cho nguồn điện xoay chiều ba pha 400V, tần số 50/60Hz và dòng điện định mức tối đa 16A trong điều kiện lắp đặt phù hợp.

F015-6 có thể cắm vào mọi ổ cắm công nghiệp 5P không?

Không. Phích cắm phải được ghép với ổ cắm CEE có cùng số cực 5P, dòng định mức 16A, điện áp 400V và vị trí cực tiếp địa 6h. Không nên cố cắm vào ổ khác cấu hình hoặc khác cấp dòng điện.

Cấp bảo vệ IP44 có dùng ngoài trời được không?

IP44 thích hợp với khu vực có mái che hoặc nơi chỉ có nguy cơ nước bắn tóe nhẹ. Sản phẩm không được thiết kế để ngâm nước, chịu tia nước mạnh hoặc lắp lâu dài ngoài trời không có biện pháp che chắn.

Phích cắm PCE F015-6 có dùng cho động cơ ba pha không?

Có thể sử dụng nếu động cơ hoặc thiết bị hoạt động ở nguồn ba pha 400V, dòng làm việc không vượt quá khả năng của phích cắm và hệ thống sử dụng đầu nối CEE 5P tương thích. Thiết bị vẫn cần CB và bảo vệ động cơ phù hợp.

Vị trí 6h trên phích cắm có ý nghĩa gì?

Vị trí 6h thể hiện hướng bố trí của cực tiếp địa theo quy ước đồng hồ trong hệ thống IEC 60309. Đây là mã hóa cơ khí giúp nhận diện nhóm điện áp và hạn chế kết nối nhầm.

F015-6 khác gì với phích cắm 4P 400V?

F015-6 có thêm cực trung tính N nên phù hợp với hệ thống 3P+N+E. Phích cắm 4P thường chỉ gồm 3P+E và không có dây trung tính, vì vậy hai loại không thể thay thế tùy ý cho nhau.

Cần lưu ý gì khi lắp phích cắm F015-6?

Phải ngắt và cô lập nguồn trước khi đấu dây, xác định đúng các dây pha, N và PE, siết chắc đầu cực, cố định vỏ kẹp cáp và kiểm tra không có sợi dẫn điện bị hở. Công việc nên do kỹ thuật viên điện có chuyên môn thực hiện.
