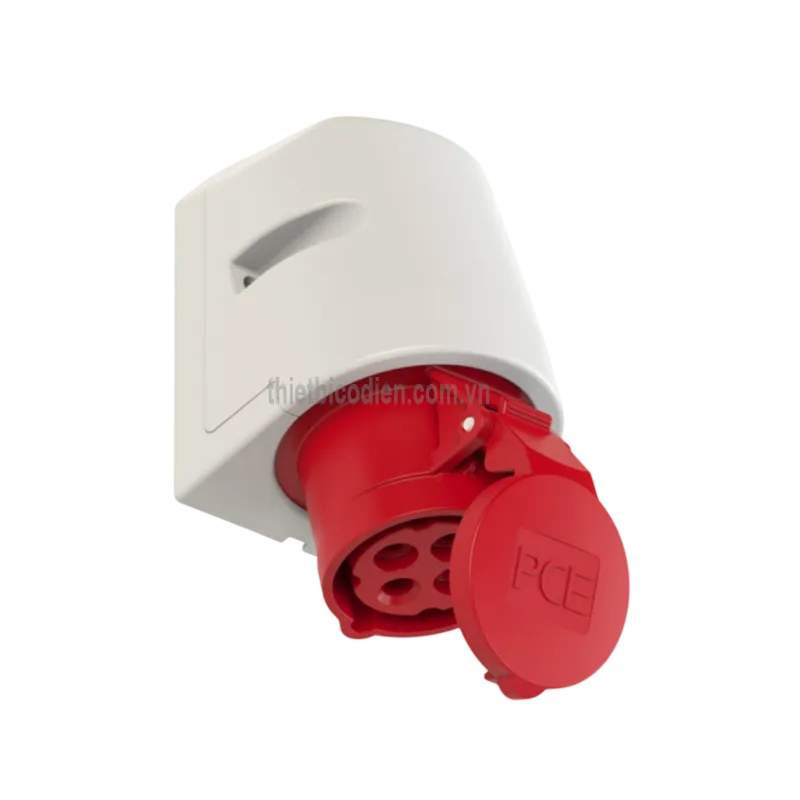

Ổ cắm gắn nổi loại không kín nước PCE F114-6 (16A, 4P, 400V, IP44)

Ổ cắm gắn nổi PCE F114-6 16A 4P 400V IP44 – thiết bị kết nối điện công nghiệp

Ổ cắm gắn nổi PCE F114-6 là ổ cắm công nghiệp CEE được thiết kế để cấp nguồn cho thiết bị sử dụng điện ba pha 400V. Sản phẩm có dòng điện định mức 16A, cấu hình 4 cực gồm 3 pha và tiếp địa, vị trí tiếp điểm bảo vệ 6 giờ, phù hợp với các hệ thống điện công nghiệp cần điểm kết nối cố định, an toàn và dễ nhận diện.

PCE, tên đầy đủ PC Electric, là thương hiệu thiết bị kết nối điện công nghiệp có nguồn gốc từ Áo. Hãng chuyên sản xuất phích cắm, ổ cắm CEE, thiết bị phân phối điện và các giải pháp đấu nối phục vụ nhà máy, công trường, xưởng cơ khí, hệ thống máy móc và hạ tầng kỹ thuật.

Model F114-6 được sản xuất tại Áo, sử dụng kết cấu gắn nổi trên tường hoặc bề mặt thiết bị. Đây là lựa chọn phù hợp khi cần bố trí một điểm lấy điện ba pha cố định mà không phải khoét âm sâu vào tường hoặc tủ máy.

Ưu điểm và tính năng nổi bật của PCE F114-6

• Ổ cắm công nghiệp 16A 4P 400V đáp ứng nhu cầu cấp điện ba pha cho máy móc và thiết bị không sử dụng dây trung tính.
• Cấu hình 4 cực gồm 3P+PE, giúp truyền ba dây pha và duy trì kết nối tiếp địa bảo vệ.
• Cấp bảo vệ IP44 giúp hạn chế vật rắn có kích thước lớn hơn 1 mm và nước bắn từ nhiều hướng trong điều kiện lắp đặt phù hợp.
• Vị trí tiếp điểm tiếp địa 6h và màu nhận diện đỏ giúp người vận hành lựa chọn đúng loại phích cắm tương thích với nguồn điện 400V.
• Vỏ làm từ PA6, phù hợp với yêu cầu sử dụng của phụ kiện đấu nối điện trong môi trường công nghiệp.
• Tiếp điểm bằng đồng thau và đầu nối dây dạng vít giúp tạo mối nối cơ khí chắc chắn khi được thi công đúng kỹ thuật.
• Cáp có thể được đưa vào từ phía trên hoặc phía sau, tạo thuận lợi khi bố trí đường dây nổi trên tường, khung máy hoặc bảng điện.
• Nắp che phía trước giúp bảo vệ vùng tiếp điểm khi ổ cắm chưa được kết nối với phích cắm.

Thông số kỹ thuật của ổ cắm PCE F114-6

Thông số	Giá trị
Mã sản phẩm	F114-6 / 114-6
Loại thiết bị	Ổ cắm CEE gắn nổi
Dòng điện định mức	16A
Số cực	4 cực, cấu hình 3P+PE
Điện áp và tần số định mức	380–415V AC, 50/60Hz
Điện áp nhận diện theo EN 60309-2	400V, màu đỏ
Vị trí tiếp điểm bảo vệ	6h
Cấp bảo vệ	IP44
Vật liệu vỏ	PA6
Vật liệu tiếp điểm	Đồng thau CuZn
Phương thức đấu nối	Đầu nối bắt vít
Hướng đưa cáp vào	Phía trên hoặc phía sau
Tiết diện dây mềm	1–2,5 mm²
Tiết diện dây cứng	1–4 mm²
Nhiệt độ môi trường làm việc	-25 đến 40°C
Khả năng chịu nhiệt của vật liệu	-25 đến 80°C
Kích thước tham chiếu	145 x 98 mm
Khối lượng tịnh	Khoảng 0,24 kg
Xuất xứ	Áo

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của ổ cắm PCE F114-6

Ổ cắm gắn nổi 3 pha 400V có nhiệm vụ tạo điểm kết nối cố định giữa mạng điện và thiết bị sử dụng phích cắm CEE tương thích. Ba tiếp điểm pha truyền nguồn điện đến tải, trong khi tiếp điểm PE kết nối với hệ thống nối đất nhằm hỗ trợ bảo vệ an toàn khi thiết bị xảy ra sự cố cách điện.

Do cấu hình của sản phẩm là 3P+PE, ổ cắm không có cực trung tính. Vì vậy, F114-6 phù hợp với các tải ba pha 400V chỉ yêu cầu ba dây pha và một dây tiếp địa. Trước khi lựa chọn, người dùng cần kiểm tra sơ đồ đấu dây và yêu cầu nguồn điện của thiết bị.

Nguyên lý kết nối

Khi phích cắm CEE 16A, 4 cực, 400V, vị trí 6h được cắm đúng chiều vào ổ, các chân dẫn điện của phích tiếp xúc với các tiếp điểm đồng thau bên trong ổ cắm. Nguồn điện được truyền qua ba cực pha đến thiết bị, đồng thời cực tiếp địa tạo đường dẫn bảo vệ về hệ thống nối đất.

Cấu trúc định vị cơ khí theo vị trí 6h cùng màu đỏ nhận diện điện áp giúp hạn chế việc ghép nhầm với phích cắm có cấp điện áp hoặc vị trí tiếp địa khác. Các đầu dây nguồn được cố định bằng vít tại mặt sau của ổ cắm; chất lượng kết nối phụ thuộc vào việc tuốt dây, lựa chọn tiết diện và siết đầu nối đúng yêu cầu kỹ thuật.

Ứng dụng thực tế

• Cấp nguồn cho động cơ, máy bơm và máy nén khí ba pha có dòng làm việc phù hợp.
• Lắp tại xưởng cơ khí, dây chuyền sản xuất, khu vực bảo trì và phòng kỹ thuật.
• Tạo điểm lấy điện cố định trên tường, cột, khung máy hoặc bảng phân phối điện.
• Kết nối thiết bị chế biến, máy công cụ và thiết bị phụ trợ sử dụng nguồn ba pha 400V.
• Sử dụng trong kho hàng, nhà máy hoặc khu vực có nguy cơ nước bắn nhẹ nhưng không yêu cầu ổ cắm kín nước IP67.

F114-6 không phải là ổ cắm kín nước hoàn toàn. Khi lắp ngoài trời, nơi thường xuyên rửa bằng vòi nước, khu vực ngập nước hoặc môi trường có nhiều bụi mịn, cần đánh giá lại điều kiện thực tế và cân nhắc sản phẩm có cấp bảo vệ cao hơn.

Cam kết và nơi mua ổ cắm PCE F114-6 chính hãng

Khi lựa chọn ổ cắm PCE F114-6 chính hãng, khách hàng cần kiểm tra đúng mã hàng, cấu hình 16A, 4P, 400V, vị trí 6h và cấp bảo vệ IP44. Việc sử dụng đúng sản phẩm giúp bảo đảm khả năng tương thích với phích cắm, thiết bị điện và hệ thống nguồn tại công trình.

Khách hàng có thể đặt mua sản phẩm tại thietbicodien để được tư vấn lựa chọn đúng cấu hình, kiểm tra khả năng tương thích và nhận báo giá phù hợp với số lượng thực tế. Chúng tôi cam kết cung cấp đúng model, thông tin sản phẩm minh bạch và hỗ trợ kỹ thuật cho các nhu cầu lắp đặt điện công nghiệp.

Câu hỏi thường gặp (FAQ)

Ổ cắm PCE F114-6 dùng cho nguồn điện nào?

PCE F114-6 được thiết kế cho nguồn điện xoay chiều ba pha 380–415V, thường được gọi là nguồn 400V, với tần số 50 hoặc 60Hz.

F114-6 có bao nhiêu cực và có dây trung tính không?

Sản phẩm có 4 cực theo cấu hình 3P+PE, gồm ba cực pha và một cực tiếp địa. Ổ cắm không có cực trung tính N.

Có thể dùng phích cắm 5 cực với ổ cắm F114-6 không?

Không. F114-6 chỉ tương thích với phích cắm CEE 16A, 4 cực, 400V có vị trí tiếp điểm bảo vệ 6h. Phích cắm 5 cực có cấu trúc và số lượng chân khác nên không thể kết nối đúng.

IP44 có nghĩa là ổ cắm chống nước hoàn toàn không?

Không. IP44 chỉ cung cấp khả năng bảo vệ trước vật rắn lớn hơn 1 mm và nước bắn từ nhiều hướng trong điều kiện quy định. Sản phẩm không phù hợp để ngâm nước hoặc chịu tia nước áp lực cao.

Ổ cắm PCE F114-6 thường được lắp ở đâu?

Sản phẩm thường được gắn nổi trên tường, bảng điện, cột kỹ thuật hoặc khung máy tại nhà xưởng, khu bảo trì, kho hàng và các hệ thống cấp điện cho thiết bị ba pha.

Cáp điện được đưa vào ổ cắm theo hướng nào?

Thiết kế cho phép đưa cáp vào từ phía trên hoặc phía sau, giúp người lắp đặt lựa chọn phương án đi dây phù hợp với bề mặt và không gian thi công.

Tiết diện dây phù hợp với F114-6 là bao nhiêu?

Theo dữ liệu kỹ thuật của sản phẩm, đầu nối hỗ trợ dây mềm từ 1 đến 2,5 mm² và dây cứng từ 1 đến 4 mm². Tiết diện thực tế vẫn phải được lựa chọn theo dòng tải, phương pháp lắp đặt và quy định an toàn điện.

Cần lưu ý gì khi lắp đặt ổ cắm?

Phải cô lập và kiểm tra hết điện trước khi thi công, đấu đúng ba dây pha và dây PE, không đấu nhầm dây trung tính vào cực tiếp địa, siết chắc đầu nối và kiểm tra nắp, gioăng cùng đường cáp trước khi đóng điện. Việc lắp đặt nên do người có chuyên môn điện thực hiện.
