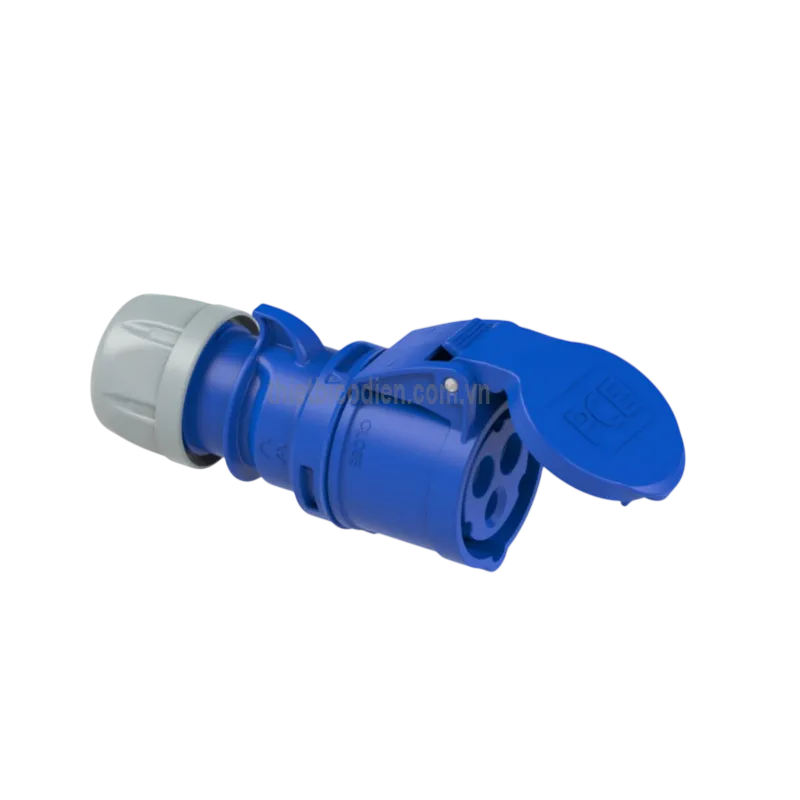

Ổ cắm nối loại không kín nước PCE F223-6 (32A, 3P, 230V, IP44)

Ổ cắm nối loại không kín nước PCE F223-6 – Giới thiệu và nguồn gốc thương hiệu

Ổ cắm nối loại không kín nước PCE F223-6 là ổ cắm di động dùng để lắp ở đầu dây cáp, tạo điểm kết nối nguồn điện an toàn với phích cắm công nghiệp tương thích. Sản phẩm có cấu hình 2P+E dành cho nguồn điện xoay chiều một pha, phù hợp với các hệ thống cấp điện lưu động trong nhà máy, xưởng sản xuất, công trường và khu vực bảo trì kỹ thuật.

PCE là thương hiệu thuộc PC Electric GesmbH của Áo, chuyên phát triển và sản xuất phích cắm, ổ cắm cùng thiết bị phân phối điện công nghiệp theo hệ thống CEE. Các sản phẩm của hãng được sử dụng rộng rãi trong công nghiệp chế tạo, xây dựng, máy móc OEM, dây nguồn thiết bị và hệ thống điện tạm thời.

Model F223-6 sử dụng cấu trúc ổ cắm thẳng, vỏ nhựa kỹ thuật và cơ cấu định vị theo chuẩn CEE. Cách bố trí cực điện cùng vị trí tiếp địa giúp hạn chế kết nối nhầm với phích cắm không cùng cấp điện áp hoặc cấu hình cực.

Thông số kỹ thuật đã xác nhận

Thông số	Giá trị
Mã sản phẩm	F223-6
Loại thiết bị	Ổ cắm nối di động dạng thẳng
Dòng điện định mức	32A
Số cực	3P, tương ứng 2P+E
Điện áp định mức	230VAC
Tần số	50/60Hz
Vị trí cực tiếp địa	6H
Cấp bảo vệ	IP44
Màu nhận diện	Xanh dương
Vật liệu vỏ	Polyamide 6
Chuẩn kết nối	CEE theo IEC/EN 60309
Xuất xứ	Áo

Ưu điểm và tính năng nổi bật của PCE F223-6

• Ổ cắm nối công nghiệp 32A đáp ứng nhu cầu cấp nguồn cho thiết bị một pha có công suất lớn hơn các ổ cắm dân dụng thông thường.
• Cấu hình 2P+E gồm dây pha, dây trung tính và dây tiếp địa bảo vệ, hỗ trợ duy trì kết nối điện an toàn khi thiết bị được đấu nối đúng kỹ thuật.
• Thiết kế theo chuẩn CEE với vị trí tiếp địa 6H giúp ổ cắm chỉ ghép nối với phích cắm có thông số và hình học tương thích.
• Vỏ Polyamide 6 có kết cấu cứng chắc, phù hợp với điều kiện sử dụng thường gặp tại xưởng sản xuất, công trường và khu vực kỹ thuật.
• Cấp bảo vệ IP44 chống nước bắn tóe và hạn chế vật rắn kích thước lớn xâm nhập khi sản phẩm được lắp ráp, ghép nối đúng cách.
• Dạng ổ cắm nối thẳng thuận tiện để lắp ở cuối dây cáp, làm dây nguồn máy, dây nối dài hoặc bộ cấp điện di động.
• Màu xanh dương giúp người vận hành nhận biết nhanh nhóm điện áp sử dụng theo hệ thống mã màu của chuẩn CEE.
• Nắp che hỗ trợ bảo vệ phần tiếp điểm của ổ cắm khi chưa kết nối với phích cắm.

Chức năng, nguyên lý hoạt động và ứng dụng của PCE F223-6

Chức năng kết nối nguồn điện

PCE F223-6 có nhiệm vụ tạo đầu nối cái ở cuối dây cáp điện. Sản phẩm tiếp nhận ba dây dẫn gồm dây pha, dây trung tính và dây bảo vệ PE, sau đó kết nối với phích cắm công nghiệp có cùng dòng định mức, số cực, cấp điện áp và vị trí tiếp địa.

Ổ cắm nối không có chức năng tự đóng cắt, bảo vệ quá tải hoặc bảo vệ dòng rò. Vì vậy, mạch cấp nguồn phải được trang bị thiết bị bảo vệ phù hợp như cầu dao tự động, thiết bị chống dòng rò hoặc bộ bảo vệ kết hợp theo yêu cầu của hệ thống điện.

Nguyên lý hoạt động

Khi lắp đặt, từng dây dẫn được đưa vào đúng đầu cực bên trong ổ cắm và siết chặt theo hướng dẫn kỹ thuật. Bộ phận giữ cáp giúp hạn chế lực kéo từ bên ngoài truyền trực tiếp lên các điểm đấu dây.

Khi phích cắm tương thích được cắm vào, các chân dẫn điện của phích tiếp xúc với ống tiếp điểm bên trong ổ cắm, từ đó hình thành đường truyền điện từ nguồn đến thiết bị. Cực tiếp địa PE duy trì đường dẫn bảo vệ đến vỏ kim loại hoặc bộ phận cần nối đất của tải điện.

Cơ cấu định vị và vị trí cực tiếp địa 6H giúp ngăn việc ghép nối với đầu cắm khác nhóm điện áp. Đây là một đặc điểm quan trọng của ổ cắm công nghiệp chuẩn CEE, góp phần giảm nguy cơ sử dụng sai nguồn điện cho thiết bị.

Ứng dụng tiêu biểu

• Lắp đầu dây nối dài cho máy móc và thiết bị điện một pha trong nhà xưởng.
• Kết nối nguồn điện tạm thời tại công trường xây dựng và khu vực thi công.
• Làm đầu nối cho dây nguồn máy công nghiệp, tủ điện di động và bộ phân phối điện.
• Cấp điện cho thiết bị bảo trì, dụng cụ công suất lớn và máy móc cần di chuyển thường xuyên.
• Sử dụng trong kho hàng, khu vực hậu cần, sân khấu hoặc hệ thống điện sự kiện có điều kiện môi trường phù hợp với IP44.

Lưu ý khi lắp đặt và sử dụng

• Ngắt hoàn toàn nguồn điện trước khi tháo vỏ, đấu dây hoặc kiểm tra ổ cắm.
• Đấu đúng dây pha, dây trung tính và dây tiếp địa; không bỏ qua cực PE.
• Chọn dây cáp có tiết diện, vật liệu cách điện và khả năng chịu dòng phù hợp với tải thực tế.
• Siết chắc đầu cực, bộ phận giữ cáp và các chi tiết làm kín trước khi đưa vào sử dụng.
• Không cắm hoặc rút đầu nối khi thiết bị đang mang tải lớn nhằm hạn chế phát sinh hồ quang tại tiếp điểm.
• IP44 không có nghĩa là chống ngâm nước; không sử dụng sản phẩm trong nước, nơi có tia nước áp lực cao hoặc môi trường yêu cầu cấp bảo vệ cao hơn.
• Việc lắp đặt nên được thực hiện bởi kỹ thuật viên điện có chuyên môn và tuân thủ quy định an toàn tại công trình.

Cam kết và nơi mua ổ cắm nối PCE F223-6 chính hãng

Để mua ổ cắm nối PCE F223-6 chính hãng, khách hàng có thể đặt hàng tại thietbicodien. Đội ngũ tư vấn sẽ hỗ trợ kiểm tra đúng mã hàng, cấu hình 2P+E, khả năng tương thích với phích cắm và phương án sử dụng phù hợp cho từng hệ thống điện.

Việc lựa chọn đúng model giúp bảo đảm đầu nối phù hợp với nguồn điện, dòng tải và điều kiện môi trường thực tế. Khách hàng nên cung cấp thông tin về thiết bị sử dụng, loại dây cáp và vị trí lắp đặt khi yêu cầu tư vấn hoặc báo giá.

Câu hỏi thường gặp (FAQ)

PCE F223-6 là ổ cắm dùng cho nguồn một pha hay ba pha?

Đây là ổ cắm dùng cho nguồn điện một pha. Ký hiệu 3P thể hiện tổng số ba cực tiếp xúc, bao gồm hai cực mang điện và một cực tiếp địa bảo vệ, tương ứng cấu hình 2P+E.

Cấp bảo vệ IP44 có nghĩa là PCE F223-6 chống nước hoàn toàn không?

Không. IP44 chỉ hỗ trợ bảo vệ trước vật rắn có kích thước nhất định và nước bắn tóe từ nhiều hướng. Sản phẩm không được thiết kế để ngâm trong nước hoặc chịu tia nước áp lực cao.

Ổ cắm F223-6 có thể sử dụng ngoài trời không?

Sản phẩm có thể dùng tại khu vực ngoài trời được che chắn hoặc nơi chỉ có nguy cơ nước bắn nhẹ, với điều kiện lắp ráp và ghép nối đúng kỹ thuật. Môi trường mưa trực tiếp, ngập nước hoặc rửa bằng vòi áp lực nên sử dụng đầu nối có cấp bảo vệ cao hơn.

Phích cắm nào tương thích với ổ cắm nối PCE F223-6?

Ổ cắm phải được ghép với phích cắm có cùng dòng định mức, cấu hình cực, điện áp và vị trí tiếp địa. Phích cắm PCE F023-6 là model đồng bộ thường được sử dụng cùng F223-6; người lắp đặt vẫn cần kiểm tra thông số in trên hai thiết bị trước khi kết nối.

Có thể dùng phích cắm 16A với ổ cắm F223-6 hay không?

Không nên và thông thường không thể ghép trực tiếp. Các đầu nối CEE khác cấp dòng được thiết kế với kích thước cơ khí khác nhau nhằm hạn chế cắm nhầm và tránh sử dụng đầu nối không phù hợp với tải điện.

PCE F223-6 có tự bảo vệ quá tải hoặc chống giật không?

Không. Đây là thiết bị kết nối điện, không thay thế cầu dao bảo vệ. Mạch điện cần có MCB, MCCB, RCD hoặc RCBO phù hợp với đặc điểm tải và yêu cầu an toàn của hệ thống.

Cần lưu ý gì khi đấu dây cho ổ cắm nối F223-6?

Phải ngắt nguồn, xác nhận mạch đã hết điện, đấu đúng các cực L, N và PE, siết chặt đầu nối và cố định dây cáp. Không sử dụng dây có tiết diện không phù hợp, lớp cách điện hư hỏng hoặc đầu dây bị oxy hóa.
