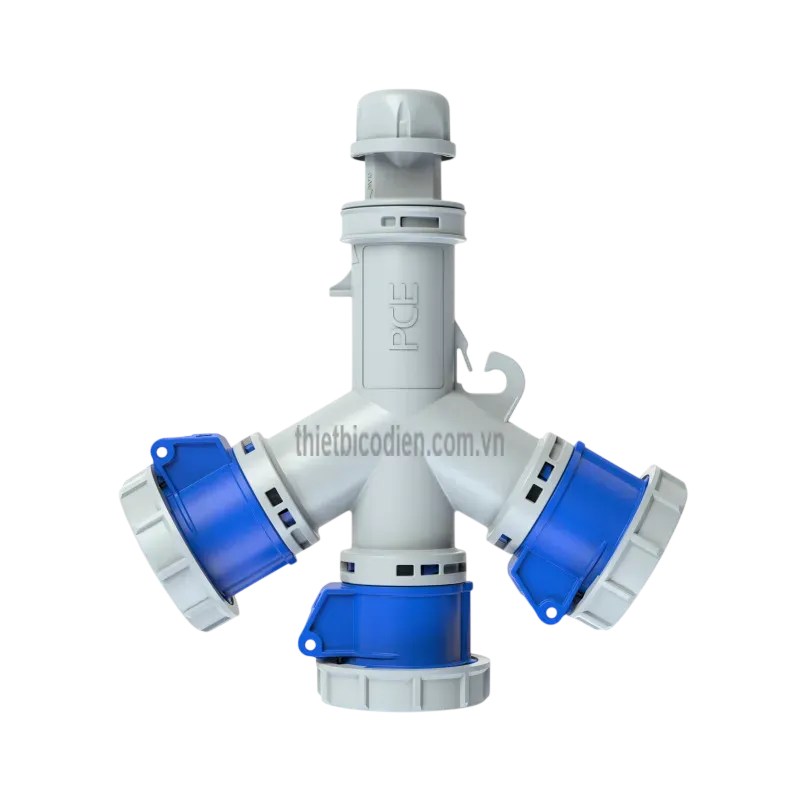

Ổ cắm chia 3 ngã PCE F9432006 (16A - 3P - 230V - 6H - IP44)

1) Giới thiệu ổ cắm chia 3 ngã PCE F9432006 16A 3P 230V 6H IP44

Ổ cắm chia 3 ngã PCE F9432006 là bộ chia nguồn điện công nghiệp dạng di động, được thiết kế với một đầu cáp nguồn vào và ba ổ cắm CEE đầu ra. Sản phẩm giúp mở rộng nhanh số điểm kết nối cho các thiết bị sử dụng nguồn 230V, dòng định mức 16A tại nhà xưởng, công trường, khu vực bảo trì hoặc hệ thống cấp điện tạm thời.

PCE, tên đầy đủ PC Electric GmbH, là thương hiệu thiết bị kết nối điện có trụ sở tại St. Martin im Innkreis, Áo. Doanh nghiệp hoạt động từ năm 1973 và chuyên phát triển, sản xuất phích cắm, ổ cắm công nghiệp, tủ phân phối cùng các giải pháp kết nối điện phục vụ thị trường quốc tế.

Model F9432006 thuộc nhóm ổ cắm chia nhiều ngã của PCE, có ba ngõ ra CEE 16A, cấu hình 3 cực, điện áp 230V, vị trí tiếp địa 6H và cấp bảo vệ IP44. Đây là phiên bản có đầu cáp vào, phù hợp để kỹ thuật viên lắp dây nguồn theo yêu cầu thực tế của hệ thống.

Thông số kỹ thuật chính

Thông số	Giá trị
Mã sản phẩm	F9432006
Loại thiết bị	Ổ cắm CEE chia 3 ngã có đầu cáp nguồn vào
Số ngõ ra	3 ổ cắm CEE
Dòng điện định mức	16A
Số cực	3P, cấu hình 2P+E
Điện áp định mức	230V AC
Vị trí cực tiếp địa	6H
Cấp bảo vệ	IP44
Vật liệu vỏ	Nhựa
Vật liệu tiếp điểm	Đồng thau, bề mặt tiếp điểm mạ niken
Kiểu sử dụng	Di động
Xuất xứ thương hiệu	Áo

2) Ưu điểm và tính năng nổi bật của PCE F9432006

Chia một nguồn điện thành ba điểm kết nối

Ưu điểm chính của ổ cắm chia 3 ngã PCE F9432006 là khả năng cung cấp đồng thời ba vị trí cắm từ một đường nguồn. Thiết kế này giúp giảm nhu cầu lắp nhiều ổ cắm rời, hạn chế dây dẫn bố trí rời rạc và hỗ trợ tổ chức điểm cấp điện gọn gàng hơn tại khu vực làm việc.

Chuẩn kết nối CEE 16A 230V

Ba ngõ ra sử dụng cấu hình ổ cắm công nghiệp CEE 16A 3P 230V 6H. Cách bố trí chân cắm và vị trí cực tiếp địa 6H giúp thiết bị chỉ ghép nối đúng với loại phích cắm tương thích, qua đó hạn chế việc cắm nhầm thiết bị có điện áp hoặc cấu hình cực khác.

Cấp bảo vệ IP44 chống bụi và nước bắn

Cấp bảo vệ IP44 giúp vỏ thiết bị hạn chế vật rắn có kích thước lớn hơn 1 mm xâm nhập và bảo vệ trước nước bắn từ nhiều hướng. Sản phẩm thích hợp cho môi trường công nghiệp thông thường hoặc khu vực có khả năng phát sinh nước bắn nhẹ, nhưng không được thiết kế để ngâm nước hay chịu tia nước áp lực cao.

Thiết kế đầu cáp vào linh hoạt

Khác với bộ chia tích hợp sẵn phích cắm đầu vào, F9432006 có đầu cáp nguồn vào để đơn vị thi công lựa chọn chiều dài và loại dây phù hợp. Cấu hình này thuận tiện khi chế tạo dây chia nguồn, bộ cấp điện di động hoặc lắp thiết bị vào hệ thống phân phối điện theo yêu cầu riêng.

Kết cấu gọn và phù hợp sử dụng di động

Ba ổ cắm được bố trí trên cùng một thân chia, giúp thiết bị chiếm ít không gian hơn so với ba ổ cắm độc lập. Vỏ nhựa và kết cấu di động phù hợp cho công việc sửa chữa, lắp đặt máy móc, tổ chức sự kiện, thi công công trình hoặc cấp nguồn tạm thời trong nhà xưởng.

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của ổ cắm chia 3 ngã

Bộ chia nguồn công nghiệp 3 ngã có nhiệm vụ phân phối điện từ một dây nguồn đầu vào đến ba ổ cắm đầu ra. Nhờ đó, người vận hành có thể kết nối nhiều thiết bị tương thích tại cùng một vị trí mà không cần lắp thêm ba đường nguồn riêng biệt.

F9432006 không phải là thiết bị chuyển đổi điện áp, ổn áp hoặc tăng công suất. Điện áp tại các ngõ ra về cơ bản tương ứng với điện áp nguồn cấp vào, vì vậy chỉ được kết nối với phích cắm và thiết bị phù hợp chuẩn 16A, 3P, 230V, 6H.

Nguyên lý hoạt động

Dây nguồn được đưa vào thân ổ cắm qua đầu cáp vào. Bên trong thiết bị, các dây dẫn nguồn và dây bảo vệ tiếp địa được phân nhánh song song tới ba ổ cắm CEE. Khi một phích cắm tương thích được kết nối, dòng điện đi từ nguồn qua các tiếp điểm của bộ chia đến thiết bị sử dụng điện.

Ba ngõ ra không tạo thành ba nguồn điện độc lập. Tổng dòng điện của các tải hoạt động đồng thời phải nằm trong khả năng chịu tải của bộ chia, dây nguồn, đầu nối và thiết bị bảo vệ phía trước. Không được hiểu ba ổ cắm 16A là có thể cộng thành tổng tải 48A.

Ý nghĩa của cấu hình 3P và 6H

Trong tên sản phẩm, 3P thể hiện ổ cắm có ba cực, thường gồm hai cực mang điện và một cực bảo vệ tiếp địa, tức cấu hình 2P+E. Thông số này không có nghĩa đây là ổ cắm điện ba pha 400V.

Ký hiệu 6H mô tả vị trí tương đối của chân tiếp địa theo mặt đồng hồ. Cấu trúc định vị này là một phần của cơ chế chống cắm nhầm giữa các đầu nối có điện áp hoặc cấu hình khác nhau.

Ứng dụng phù hợp

• Chia nguồn cho dụng cụ điện cầm tay trong khu vực sửa chữa và bảo trì.
• Cấp điện tạm thời tại công trường xây dựng hoặc khu vực thi công cơ điện.
• Kết nối thiết bị tại nhà máy, xưởng sản xuất và trạm dịch vụ kỹ thuật.
• Phân phối nguồn cho hệ thống âm thanh, ánh sáng hoặc thiết bị phục vụ sự kiện.
• Lắp ráp bộ dây nguồn di động sử dụng phích cắm và ổ cắm CEE 230V.
• Mở rộng điểm kết nối tại khu vực đã có đường nguồn công nghiệp 16A phù hợp.

Lưu ý khi lắp đặt và sử dụng

• Ngắt và cô lập hoàn toàn nguồn điện trước khi lắp dây vào bộ chia.
• Việc đấu nối phải do người có chuyên môn thực hiện, bảo đảm đúng dây nguồn, dây trung tính và dây bảo vệ tiếp địa.
• Lựa chọn tiết diện dây dẫn, phích cắm đầu nguồn và thiết bị bảo vệ phù hợp với dòng tải thực tế.
• Nên sử dụng MCB, RCBO hoặc RCD thích hợp ở phía nguồn, đặc biệt đối với thiết bị di động và khu vực có độ ẩm.
• Kiểm tra nắp ổ cắm, đầu cáp, dây dẫn và tiếp điểm trước mỗi lần sử dụng.
• Không sử dụng thiết bị khi vỏ nứt, tiếp điểm cháy xém, dây nguồn hư hỏng hoặc đầu cáp không còn giữ kín.
• Không đặt bộ chia trong nước, nơi ngập úng hoặc khu vực thường xuyên chịu tia nước mạnh.

4) Cam kết và nơi mua ổ cắm PCE F9432006 chính hãng

Khi lựa chọn ổ cắm chia 3 ngã PCE F9432006 chính hãng, khách hàng cần kiểm tra đúng model, thông số 16A, 3P, 230V, 6H và cấp bảo vệ IP44 để tránh nhầm với phiên bản IP67 hoặc bộ chia có cấu hình đầu vào khác.

Khách hàng có nhu cầu mua sản phẩm, kiểm tra tình trạng hàng, nhận báo giá hoặc tư vấn lựa chọn dây nguồn và phích cắm tương thích có thể liên hệ trực tiếp thietbicodien. Chúng tôi cam kết tư vấn đúng mã hàng, cung cấp sản phẩm có nguồn gốc rõ ràng và hỗ trợ lựa chọn giải pháp kết nối phù hợp với hệ thống điện thực tế.

Câu hỏi thường gặp (FAQ)

Ổ cắm PCE F9432006 có bao nhiêu ngõ ra?

PCE F9432006 có ba ổ cắm CEE đầu ra. Mỗi ngõ ra sử dụng cấu hình 16A, 3P, 230V và vị trí cực tiếp địa 6H.

Thông số 3P có nghĩa là ổ cắm điện ba pha không?

Không. Trong trường hợp của F9432006, 3P là ba cực tiếp xúc, thường gồm hai cực cấp điện và một cực bảo vệ tiếp địa, tương ứng cấu hình 2P+E dùng cho nguồn 230V. Sản phẩm không phải ổ cắm ba pha 400V.

Có thể sử dụng đồng thời ba tải 16A hay không?

Không được cộng dòng định mức của ba ngõ ra thành 48A. Tổng dòng của các thiết bị hoạt động đồng thời phải nằm trong giới hạn của bộ chia, dây nguồn, đầu nối và thiết bị bảo vệ phía trước. Với bộ chia định mức 16A, hệ thống nguồn vào thông thường phải được giới hạn ở mức phù hợp với 16A.

Cấp bảo vệ IP44 có sử dụng ngoài trời được không?

IP44 phù hợp với khu vực có bụi thô và nước bắn nhẹ. Khi dùng ngoài trời, nên đặt bộ chia dưới mái che và tránh mưa lớn, nước đọng, ngập nước hoặc tia nước áp lực cao. Với môi trường ẩm ướt khắc nghiệt hơn, nên xem xét phiên bản IP67.

PCE F9432006 có sẵn dây nguồn và phích cắm đầu vào không?

F9432006 là phiên bản có đầu cáp nguồn vào để đấu dây. Cấu hình dây dẫn và phích cắm đầu nguồn có thể phụ thuộc vào yêu cầu lắp đặt hoặc bộ sản phẩm của nhà cung cấp, vì vậy khách hàng nên xác nhận trước khi đặt mua.

F9432006 khác F9432007 ở điểm nào?

Hai model đều có ba ngõ ra CEE 16A, 3P, 230V, 6H. Điểm khác biệt chính là F9432006 có cấp bảo vệ IP44, trong khi F9432007 có cấp bảo vệ IP67 dành cho điều kiện bụi và nước khắc nghiệt hơn.

Loại phích cắm nào tương thích với sản phẩm?

Sản phẩm cần phích cắm công nghiệp CEE có cùng dòng điện, số cực, điện áp và vị trí tiếp địa, cụ thể là loại 16A, 3P, 230V, 6H. Không nên cố cắm phích dân dụng hoặc đầu nối có cấu hình khác vào ổ cắm.
