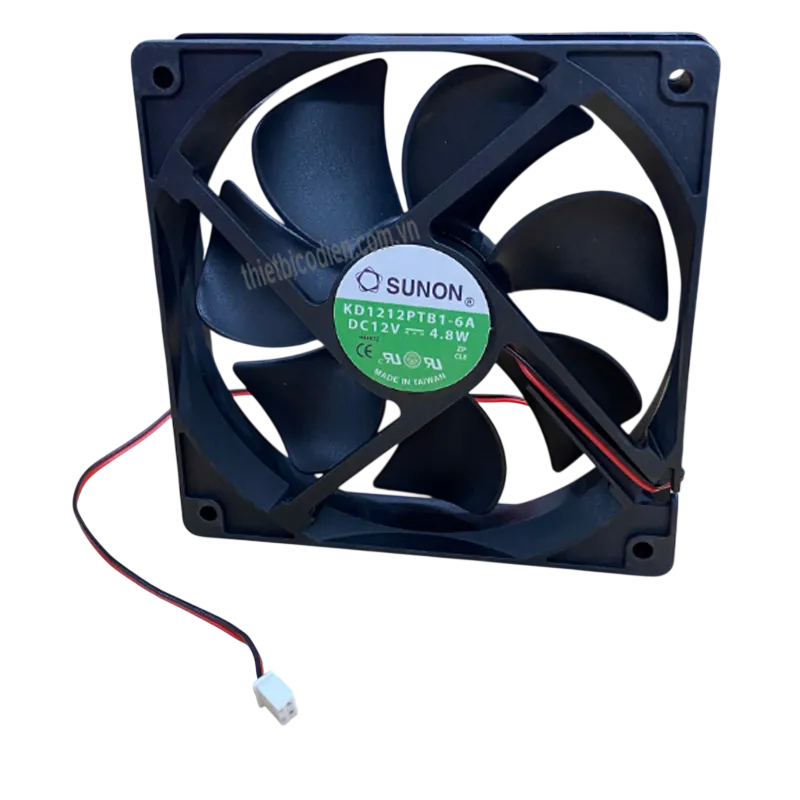

Quạt hút tủ điện SUNON KD1212PTB1-6A (2 dây, 12VDC, 4.8W, 120x120x25mm)

Quạt hút tủ điện SUNON KD1212PTB1-6A (12VDC, 4.8W, 120x120x25mm)

Quạt hút tủ điện SUNON KD1212PTB1-6A là quạt hướng trục sử dụng động cơ DC không chổi than, phù hợp tạo luồng không khí cưỡng bức để hỗ trợ giải nhiệt cho tủ điện, thiết bị điều khiển, bộ nguồn, máy móc và các cụm điện tử. Datasheet của đúng model KD1212PTB1-6A xác định đây là quạt DC brushless thuộc dòng kích thước danh nghĩa 120 mm, sử dụng hệ thống vòng bi chính xác và được thiết kế cho vận hành làm mát liên tục.

1. Giới thiệu & nguồn gốc thương hiệu SUNON

SUNON là thương hiệu của Sunonwealth Electric Machine Industry Co., Ltd., được thành lập từ năm 1980 và có trụ sở tại Cao Hùng, Đài Loan. Hãng tập trung chuyên sâu vào công nghệ động cơ, quạt làm mát, blower, module tản nhiệt và các giải pháp quản lý nhiệt cho thiết bị điện tử, công nghiệp, CNTT, viễn thông và nhiều lĩnh vực kỹ thuật khác.

Đối với KD1212PTB1-6A, SUNON sử dụng thiết kế động cơ DC brushless kết hợp cánh quạt hướng trục để tạo lưu lượng gió trực tiếp qua khu vực cần tản nhiệt. Đây là cấu hình thuận tiện cho các ứng dụng cần quạt kích thước tiêu chuẩn, nguồn một chiều và khả năng hoạt động ổn định trong không gian tủ hoặc vỏ máy.

2. Ưu điểm / tính năng nổi bật

• Quạt hướng trục DC không chổi than, phù hợp cho hệ thống làm mát cưỡng bức trong thiết bị công nghiệp và điện tử.
• Sử dụng hệ thống vòng bi chính xác, thích hợp với các ứng dụng cần khả năng vận hành ổn định.
• Tích hợp chức năng bảo vệ đảo cực và bảo vệ khi rotor bị khóa theo tài liệu kỹ thuật của SUNON.
• Có khả năng tự khởi động lại sau điều kiện khóa rotor theo thiết kế bảo vệ của quạt.
• Khung và cánh sử dụng vật liệu thermoplastic PBT đạt cấp chống cháy UL 94V-0 theo specification của nhà sản xuất.
• Đấu nguồn đơn giản bằng dây nguồn phân cực, thuận tiện lắp trong tủ điện, bộ nguồn, máy điều khiển và thiết bị điện tử công nghiệp.
• Hướng lắp đặt linh hoạt; tài liệu SUNON cho phép quạt được lắp theo nhiều tư thế khác nhau.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại quạt	DC Brushless Axial Fan
Điện áp định mức	12 VDC
Dải điện áp hoạt động	10.2–13.8 VDC
Điện áp khởi động	8 VDC
Dòng điện định mức	0.4 A
Công suất định mức	4.8 W
Tốc độ định mức	3100 RPM ± 250 RPM
Lưu lượng gió	90 CFM
Áp suất tĩnh	0.28 inch-H2O
Độ ồn	44.5 dB(A)
Kích thước danh nghĩa	120 x 120 x 25 mm
Hệ thống vòng bi	Precise ball bearing system
Nhiệt độ hoạt động	-10 đến +70 °C
Trọng lượng	205 g
Dây nguồn	UL1007, 24 AWG; đỏ (+), đen (-)

3. Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng làm mát tủ điện và thiết bị

Chức năng chính của quạt SUNON KD1212PTB1-6A là tạo dòng khí cưỡng bức đi qua bên trong tủ hoặc vỏ thiết bị. Luồng khí này giúp đưa nhiệt tích tụ quanh bộ nguồn, PLC, driver, bo điều khiển, thiết bị truyền thông và các linh kiện điện tử ra khỏi vùng phát nhiệt, qua đó hỗ trợ duy trì điều kiện nhiệt độ làm việc phù hợp hơn.

Trong ứng dụng quạt hút tủ điện 12VDC, có thể bố trí quạt theo chiều hút khí nóng ra ngoài hoặc cấp khí mát vào tủ tùy thiết kế thông gió. Khi thiết kế hệ thống hoàn chỉnh, nên phối hợp vị trí quạt với cửa gió, lưới bảo vệ hoặc bộ lọc để hình thành đường lưu thông không khí rõ ràng và hạn chế khí nóng tuần hoàn trở lại.

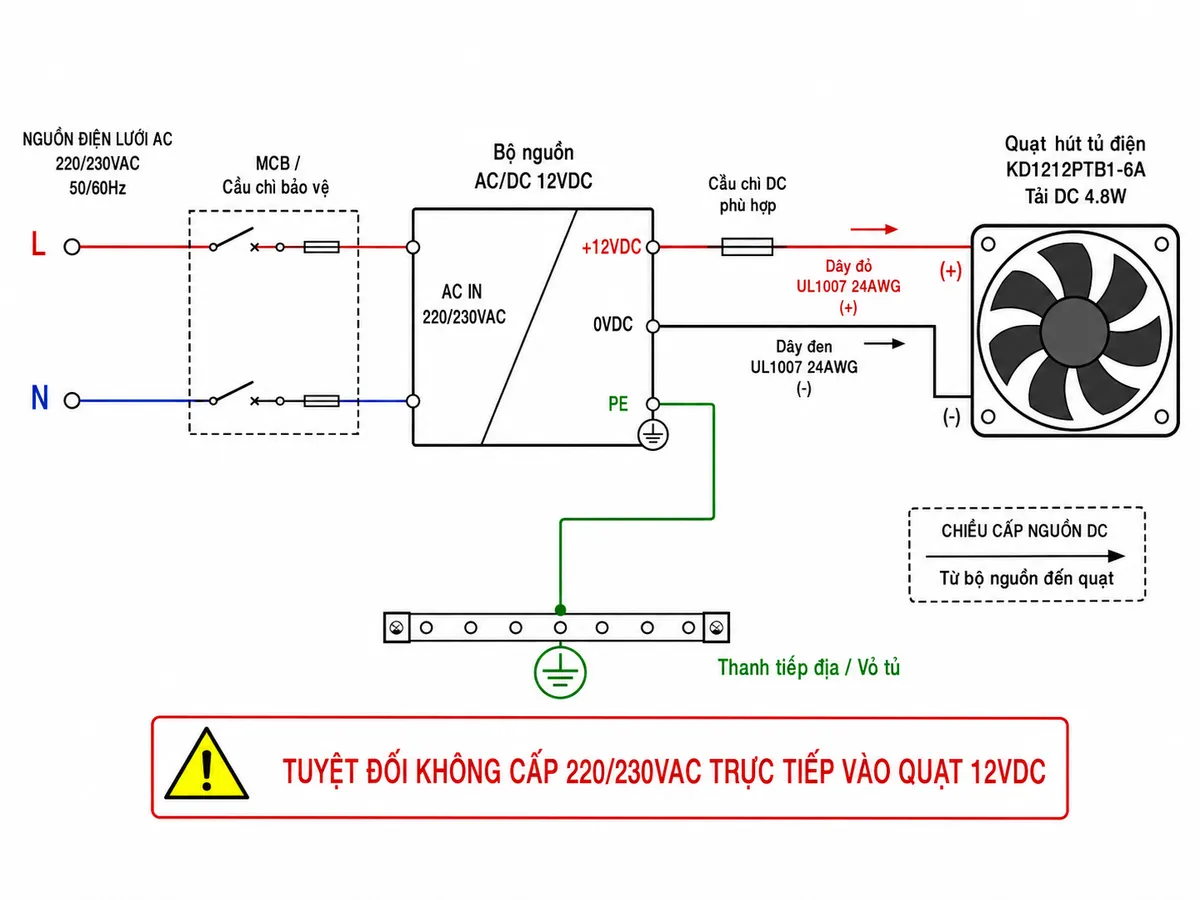

Đấu nguồn và kết nối

KD1212PTB1-6A là tải sử dụng nguồn DC và phải được cấp từ nguồn một chiều phù hợp. Dây đỏ là cực dương và dây đen là cực âm theo tài liệu SUNON. Khi nguồn tủ ban đầu là điện AC, cần sử dụng bộ nguồn AC/DC phù hợp; không đấu trực tiếp nguồn điện lưới AC vào quạt. Thiết bị bảo vệ nguồn nên được bố trí phù hợp với thiết kế tổng thể của tủ điện.

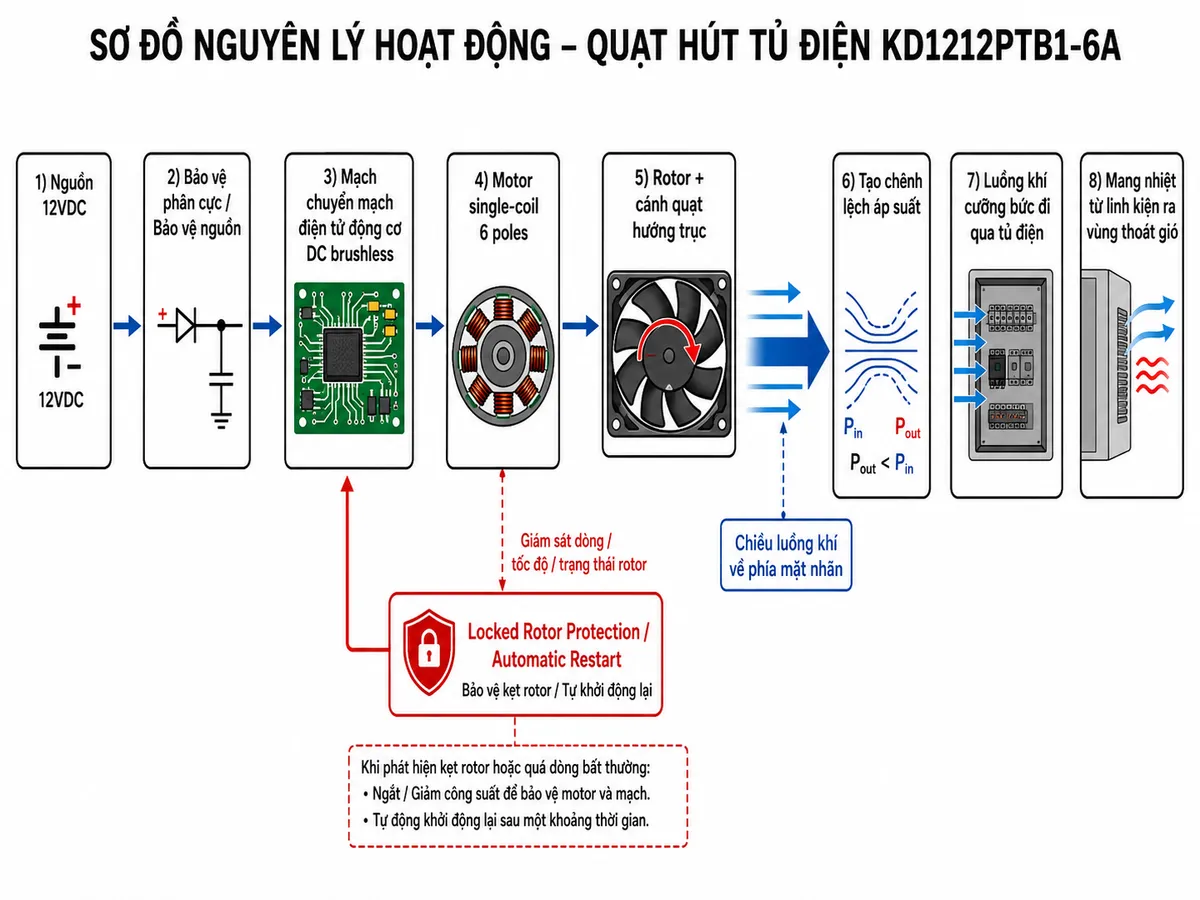

Nguyên lý hoạt động

Khi được cấp nguồn một chiều đúng cực, mạch điều khiển của động cơ brushless DC thực hiện chuyển mạch điện tử cho hệ thống motor. Từ trường trong motor tạo mô-men làm rotor và cánh quạt quay; cánh hướng trục tạo chênh lệch áp suất giữa hai phía quạt, từ đó hình thành dòng không khí đi xuyên qua khung quạt.

Theo specification của SUNON, motor của model này sử dụng thiết kế DC brushless một cuộn dây, sáu cực. Hệ thống bảo vệ đi kèm hỗ trợ bảo vệ khi đấu ngược cực và khi rotor bị khóa; chức năng tự khởi động lại giúp quạt có thể tiếp tục vận hành sau khi nguyên nhân làm kẹt rotor được loại bỏ.

Ứng dụng điển hình

• Thông gió và tản nhiệt tủ điện chứa PLC, relay, bộ điều khiển và thiết bị điện tử.
• Làm mát bộ nguồn DC, nguồn switching và các module công suất.
• Thông gió cho máy tự động hóa, bộ điều khiển máy và các cụm điện tử công nghiệp.
• Làm mát thiết bị CNTT, viễn thông, truyền thông mạng và các hệ thống điện tử.
• Thay thế quạt cùng chuẩn cơ khí và điện khi các điều kiện nguồn, lưu lượng gió và lắp đặt tương thích.

Lưu ý khi lắp đặt

Không dùng dây nguồn của quạt để nâng hoặc kéo sản phẩm, không ép mạnh lên cánh quạt và nên sử dụng lưới bảo vệ tại vị trí có nguy cơ người vận hành tiếp xúc với cánh đang quay. SUNON cũng lưu ý tránh sử dụng quạt trong môi trường có khí hoặc chất lỏng ăn mòn, đồng thời cần hạn chế bụi, nước hoặc vật lạ xâm nhập nếu hệ thống chưa có giải pháp bảo vệ phù hợp.

Khi lắp vào tủ điện, cần kiểm tra đúng cực nguồn trước khi đóng điện, giữ khoảng trống phù hợp ở cửa hút và cửa thổi, đồng thời cố định quạt chắc chắn để hạn chế cộng hưởng và rung truyền sang vỏ tủ.

4. Cam kết & nơi mua hàng

Khi cần mua quạt hút tủ điện SUNON KD1212PTB1-6A chính hãng cho nhu cầu thay thế, bảo trì hoặc thiết kế hệ thống làm mát thiết bị, khách hàng có thể liên hệ thietbicodien để được tư vấn lựa chọn đúng model và kiểm tra khả năng tương thích với nguồn điện, kích thước lắp đặt cũng như yêu cầu thông gió của hệ thống.

thietbicodien hướng đến cung cấp sản phẩm đúng mã hàng, thông tin kỹ thuật minh bạch và hỗ trợ khách hàng lựa chọn thiết bị phù hợp cho tủ điện, máy móc và hệ thống tự động hóa công nghiệp.

Câu hỏi thường gặp (FAQ)

Quạt SUNON KD1212PTB1-6A dùng nguồn AC hay DC?

KD1212PTB1-6A sử dụng nguồn DC. Không được đấu trực tiếp nguồn điện lưới AC vào dây nguồn của quạt; nếu hệ thống chỉ có nguồn AC cần sử dụng bộ nguồn chuyển đổi AC/DC phù hợp.

Dây đỏ và dây đen của KD1212PTB1-6A đấu như thế nào?

Theo tài liệu của SUNON, dây đỏ là cực dương và dây đen là cực âm. Cần kiểm tra đúng cực trước khi cấp nguồn và tuân thủ sơ đồ điện của hệ thống.

KD1212PTB1-6A có phù hợp làm quạt hút tủ điện không?

Có. Quạt hướng trục SUNON có thể được sử dụng để tạo đối lưu cưỡng bức trong tủ điện khi các yêu cầu về nguồn cấp, kích thước lắp đặt, lưu lượng gió và điều kiện môi trường của hệ thống phù hợp.

Quạt có thể lắp theo chiều hút khí vào tủ không?

Có thể bố trí quạt để cấp khí vào hoặc hút khí ra tùy thiết kế đường gió của tủ. Cần xác định đúng chiều luồng khí của quạt và bố trí cửa vào, cửa thoát hoặc bộ lọc tương ứng để tránh tạo vùng khí nóng tù đọng.

KD1212PTB1-6A sử dụng loại vòng bi nào?

Datasheet của đúng model xác định sản phẩm sử dụng hệ thống ball bearing chính xác, phù hợp với những ứng dụng yêu cầu quạt hoạt động ổn định trong thiết bị điện và điện tử.

Quạt có bảo vệ khi cánh bị kẹt không?

Có. Specification của SUNON ghi nhận chức năng Locked Rotor Protection cùng khả năng tự khởi động lại. Tuy nhiên không nên cố tình giữ hoặc khóa cánh quạt trong thời gian dài khi quạt đang được cấp điện.

Cần lưu ý gì khi thay quạt cũ bằng SUNON KD1212PTB1-6A?

Cần đối chiếu đồng thời nguồn cấp, kích thước cơ khí, vị trí lỗ bắt vít, chiều luồng khí, cách đấu dây và yêu cầu làm mát của thiết bị. Không nên chỉ dựa vào kích thước bên ngoài để quyết định khả năng thay thế tương đương.
