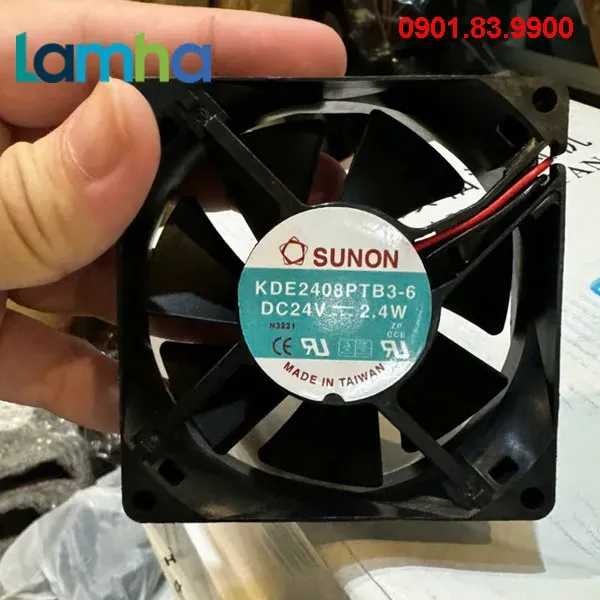

Quạt hút tủ điện SUNON KDE2408PTB3-6 (24VDC, 1.7W, 80x80x25mm)

Quạt hút tủ điện SUNON KDE2408PTB3-6 – quạt DC brushless 24V cho làm mát thiết bị

Quạt hút tủ điện SUNON KDE2408PTB3-6 là quạt hướng trục DC thuộc dòng KDE của SUNON, được thiết kế cho các ứng dụng cần tạo luồng khí cưỡng bức để tản nhiệt cho tủ điện, thiết bị điều khiển và hệ thống điện tử. Với kết cấu vuông nhỏ gọn, động cơ DC không chổi than và ổ bi, model này phù hợp với những vị trí cần vận hành liên tục, tiết kiệm không gian và duy trì lưu thông không khí ổn định.

SUNON là thương hiệu của Sunonwealth Electric Machine Industry Co., Ltd., được hình thành từ năm 1980 tại Đài Loan. Hãng tập trung phát triển công nghệ động cơ chính xác, quạt làm mát, module tản nhiệt và các giải pháp quản lý nhiệt cho thiết bị điện tử cũng như công nghiệp. Dòng KDE là một trong những thế hệ quạt DC brushless SUNON được ứng dụng rộng rãi trong nhiều hệ thống làm mát cưỡng bức.

Thông tin kỹ thuật của model trong bài được đối chiếu với catalogue SUNON KDE Series, trong đó có bảng riêng cho dòng kích thước 8025 và đúng mã KDE2408PTB3-6. Cần phân biệt model này với các phiên bản có hậu tố hoặc cấu hình OEM khác vì công suất, dây dẫn hoặc đặc tính điện có thể không hoàn toàn giống nhau.

Ưu điểm và tính năng nổi bật của SUNON KDE2408PTB3-6

Điểm đáng chú ý của KDE2408PTB3-6 là sự kết hợp giữa kích thước gọn, mức tiêu thụ điện thấp và lưu lượng gió phù hợp cho các khu vực tản nhiệt cục bộ. Đây là lựa chọn hữu ích khi cần thay thế quạt trong tủ điều khiển, bộ nguồn hoặc thiết bị công nghiệp sử dụng nguồn DC tương thích.

• Động cơ DC không chổi than giúp loại bỏ chổi than cơ khí, phù hợp với yêu cầu vận hành lâu dài của hệ thống làm mát.
• Ổ bi Ball Bearing được SUNON ký hiệu bằng chữ B trong cấu trúc mã sản phẩm, phù hợp với các ứng dụng cần độ bền cơ học tốt.
• Quạt hướng trục 80 mm tạo luồng khí theo phương trục, thuận tiện bố trí tại thành tủ, khung thiết bị hoặc khu vực thoát nhiệt.
• Thiết kế thuộc dòng KDE sử dụng motor 6 cực, tương ứng với hậu tố “-6” trong hệ thống mã của SUNON.
• Catalogue KDE Series của SUNON nêu bảo vệ rotor bị khóa bằng điện tử, hỗ trợ bảo vệ động cơ khi cánh quạt bị cản hoặc rotor không thể quay bình thường.
• Kết cấu khung và cánh bằng vật liệu nhựa kỹ thuật giúp quạt có trọng lượng thấp và dễ tích hợp vào các cụm thiết bị điện, điện tử.

Thông số kỹ thuật được đối chiếu theo catalogue SUNON KDE Series

Thông số	Giá trị
Điện áp định mức	24 VDC
Dòng điện	0,07 A
Công suất tiêu thụ	1,7 W
Kích thước khung	80 x 80 x 25 mm
Tốc độ quay	2500 RPM
Lưu lượng gió	30 CFM
Áp suất tĩnh	0,14 inch-H2O
Độ ồn	28,5 dBA
Khối lượng	100 g
Kiểu ổ trục	Ball Bearing
Kiểu động cơ	DC Brushless Motor
Số cực động cơ	6 cực
Bảo vệ động cơ	Electronic Locked Rotor Protection
Nhiệt độ vận hành của dòng KDE	-10 đến +70 °C

Chức năng, nguyên lý hoạt động và ứng dụng của SUNON KDE2408PTB3-6

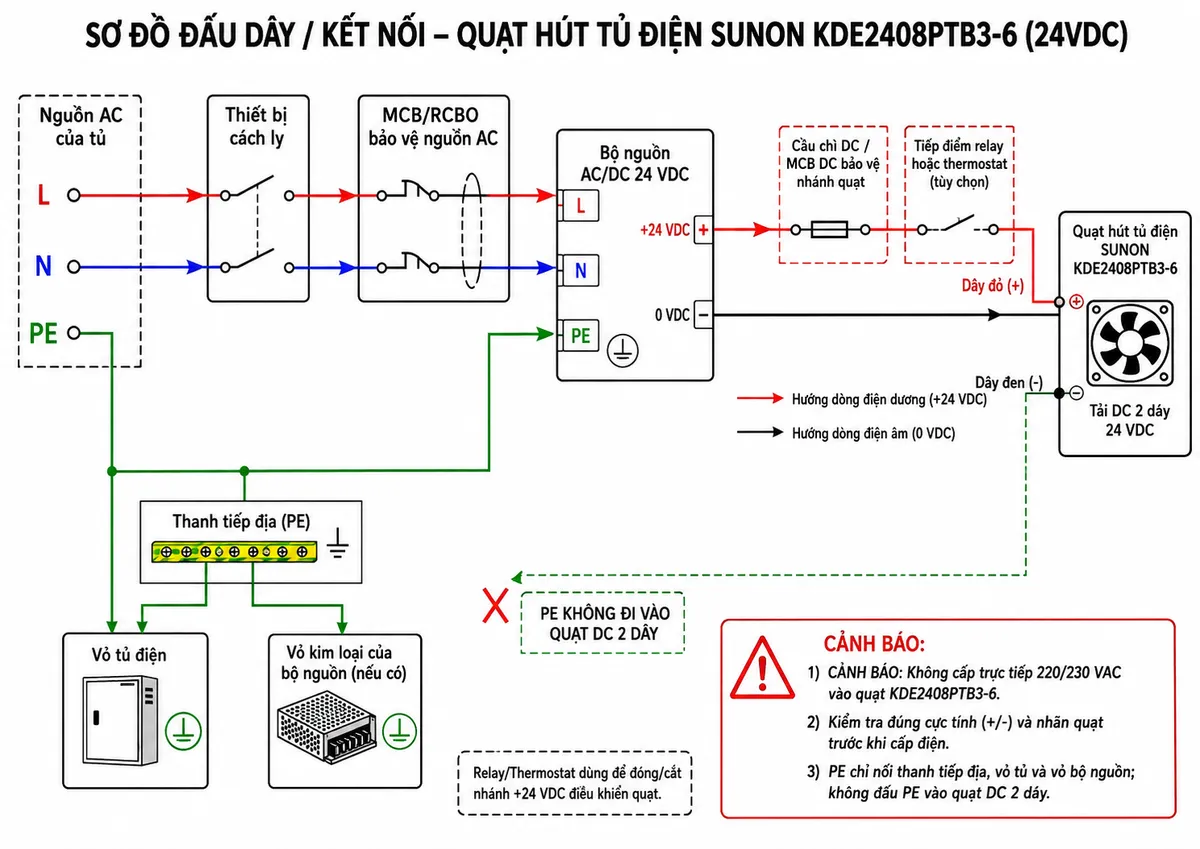

Kết nối nguồn cho quạt

Quạt tản nhiệt 24VDC phải được cấp từ nguồn một chiều phù hợp, không được đấu trực tiếp vào nguồn điện xoay chiều của tủ. Trong hệ thống công nghiệp, nhánh nguồn cho quạt nên có thiết bị bảo vệ phù hợp với thiết kế điện của tủ và có thể kết hợp công tắc, relay hoặc bộ điều khiển nhiệt độ nếu cần bật quạt theo điều kiện vận hành.

Khi thay thế quạt cũ, ngoài điện áp nguồn cần kiểm tra đầu nối, cực tính, chiều gió và vị trí lỗ bắt vít. Đối với hàng được SUNON sản xuất theo yêu cầu OEM, kiểu connector hoặc chiều dài dây có thể khác dù phần mã cơ bản tương tự, vì vậy nên đối chiếu trực tiếp nhãn và dây của thiết bị thực tế trước khi đấu.

Nguyên lý hoạt động

Bên trong quạt DC brushless KDE2408PTB3-6, mạch điện tử thực hiện chuyển mạch cho cuộn dây stator thay cho cơ cấu chổi than. Từ trường biến thiên tác động lên rotor nam châm, làm rotor và cánh quạt quay liên tục. Hình dạng cánh tạo chênh lệch áp suất giữa hai phía quạt, từ đó hình thành luồng khí theo phương trục.

Khi lắp trên tủ điện, luồng khí cưỡng bức giúp đưa không khí có nhiệt độ thấp hơn tới khu vực linh kiện hoặc đẩy không khí nóng ra ngoài. Việc lưu thông không khí làm tăng khả năng trao đổi nhiệt của nguồn điện, PLC, relay, driver, biến tần và các linh kiện phát nhiệt khác. Hiệu quả làm mát thực tế còn phụ thuộc vào bố trí cửa hút, cửa thoát, lọc gió, trở lực của tủ và đường đi của dòng khí.

Ứng dụng điển hình

• Làm mát tủ điện công nghiệp, tủ điều khiển máy và tủ tự động hóa.
• Thông gió cho khu vực lắp PLC, module I/O, relay, contactor và nguồn switching.
• Làm mát bộ nguồn, thiết bị viễn thông, thiết bị điện tử và máy công nghiệp.
• Tạo luồng khí cho các cụm driver, bộ điều khiển hoặc mạch điện có phát nhiệt.
• Thay thế quạt cùng chuẩn cơ khí và điện khi bảo trì thiết bị, sau khi đã đối chiếu đầy đủ thông số và đầu nối.

Quạt hướng trục có thể được bố trí theo chức năng hút khí vào hoặc đẩy khí nóng ra tùy hướng lắp. Với tủ điện, nên thiết kế đường khí sao cho không khí đi qua vùng phát nhiệt thay vì tạo vòng tuần hoàn ngắn ngay cạnh quạt. Nếu sử dụng quạt để hút khí từ môi trường vào tủ, bộ lọc bụi phù hợp cũng giúp hạn chế bụi bẩn bám lên linh kiện.

Cam kết và mua quạt SUNON KDE2408PTB3-6 chính hãng tại thietbicodien

Khi lựa chọn quạt thay thế, việc xác định đúng model SUNON KDE2408PTB3-6 rất quan trọng vì các mã gần giống trong cùng dòng KDE có thể khác về tốc độ, công suất, lưu lượng gió hoặc cấu hình dây. thietbicodien hỗ trợ khách hàng đối chiếu mã hàng, thông số trên nhãn và yêu cầu ứng dụng trước khi lựa chọn sản phẩm.

Để mua quạt SUNON chính hãng cho nhu cầu tản nhiệt tủ điện, máy móc và thiết bị công nghiệp, quý khách có thể liên hệ trực tiếp thietbicodien để được tư vấn đúng model và cấu hình phù hợp với hệ thống đang sử dụng.

Câu hỏi thường gặp (FAQ)

SUNON KDE2408PTB3-6 là quạt AC hay quạt DC?

SUNON KDE2408PTB3-6 là quạt sử dụng động cơ DC không chổi than. Quạt phải được cấp nguồn một chiều đúng với điện áp định mức trong bảng thông số và không được cấp trực tiếp nguồn AC của tủ điện.

KDE2408PTB3-6 có phù hợp để làm quạt hút tủ điện không?

Có. Đây là quạt hướng trục dùng cho làm mát cưỡng bức, có thể lắp tại thành tủ hoặc trong cụm thiết bị để hút không khí vào hay đẩy khí nóng ra ngoài tùy chiều lắp và thiết kế thông gió của tủ.

Model KDE2408PTB3-6 sử dụng loại ổ trục nào?

Model này thuộc phiên bản Ball Bearing. Trong hệ thống mã của dòng KDE, ký tự B biểu thị cấu hình ổ bi, phù hợp với các ứng dụng cần độ bền và khả năng vận hành lâu dài.

Quạt có bảo vệ khi cánh hoặc rotor bị kẹt không?

Catalogue KDE Series của SUNON nêu chức năng Electronic Locked Rotor Protection. Chức năng này bảo vệ động cơ khi rotor không thể quay bình thường; tuy nhiên vẫn cần loại bỏ vật cản và kiểm tra tình trạng cơ khí trước khi tiếp tục sử dụng.

Có thể điều khiển quạt bằng thermostat hoặc relay trong tủ điện không?

Có thể. Relay, thermostat hoặc bộ điều khiển nhiệt độ có thể đóng cắt nhánh nguồn DC cấp cho quạt nếu tiếp điểm và mạch điện được lựa chọn phù hợp. Thiết bị bảo vệ nguồn vẫn nên được bố trí độc lập theo thiết kế của tủ.

Khi thay một quạt SUNON cũ bằng KDE2408PTB3-6 cần kiểm tra những gì?

Nên đối chiếu điện áp nguồn, kích thước lắp đặt, lưu lượng gió, chiều gió, kiểu dây và đầu connector. Không nên chỉ dựa vào kích thước bên ngoài vì các phiên bản khác nhau trong cùng dòng quạt có thể sử dụng cấu hình motor và tốc độ khác nhau.

Lắp KDE2408PTB3-6 theo chiều hút hay chiều thổi tốt hơn?

Điều này phụ thuộc thiết kế tủ điện. Nếu dùng làm quạt hút khí mát vào, nên bố trí đường thoát khí ở phía đối diện và cân nhắc lọc bụi. Nếu dùng làm quạt thoát khí nóng, nên đặt quạt gần khu vực tích tụ nhiệt và bảo đảm có cửa lấy gió bù để tạo dòng khí xuyên qua các linh kiện cần làm mát.
