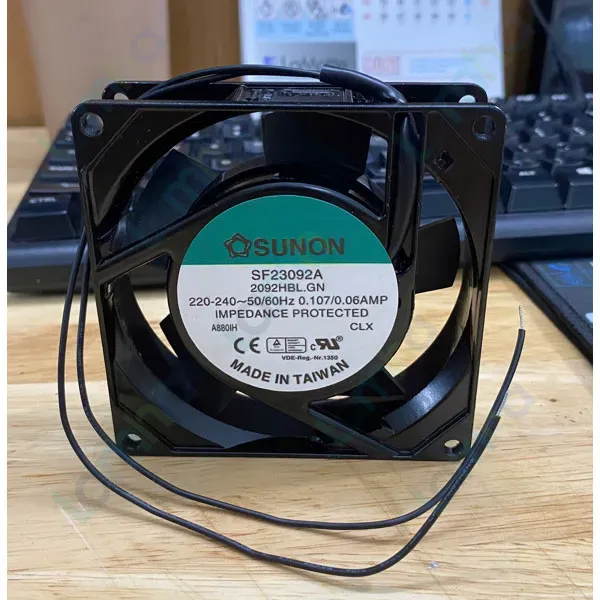

Quạt hút tủ điện SUNON SF23092A 2092HBL.GN (220V, 0.06A, 92x92x25mm)

Giới thiệu quạt hút tủ điện SUNON SF23092A 2092HBL.GN và nguồn gốc thương hiệu

Quạt hút tủ điện SUNON SF23092A 2092HBL.GN là quạt hướng trục AC kích thước nhỏ gọn, được thiết kế để tạo luồng không khí làm mát liên tục cho tủ điện, tủ điều khiển và thiết bị công nghiệp. Quạt sử dụng nguồn 220–240 VAC, kết nối bằng hai dây nguồn và có thể lắp đặt theo nhiều hướng khác nhau.

SUNON là thương hiệu do Sunonwealth Electric Machine Industry Co., Ltd. thành lập tại Đài Loan. Hãng tập trung phát triển động cơ, quạt công nghiệp và các giải pháp quản lý nhiệt. Model SF23092A 2092HBL.GN thuộc dòng quạt AC hướng trục của SUNON, sử dụng động cơ cực từ che bóng và hệ thống vòng bi chính xác.

Thông số kỹ thuật chính

Thông số	Giá trị
Loại quạt	Quạt hướng trục AC
Điện áp và tần số danh định	220–240 VAC, 50/60 Hz
Dải điện áp hoạt động	185–245 VAC
Điện áp khởi động	185 VAC tại 25°C
Dòng điện danh định	0,07/0,06 A tương ứng 50/60 Hz
Công suất danh định	14,5/14 W tương ứng 50/60 Hz
Tốc độ quay	2.350/2.850 vòng/phút, dung sai ±10%
Lưu lượng gió	30/37 CFM tương ứng 50/60 Hz
Áp suất tĩnh	0,13/0,19 inch-H2O tương ứng 50/60 Hz
Độ ồn danh định	37/40 dB(A) tương ứng 50/60 Hz
Kích thước	92 × 92 × 25 mm
Nhiệt độ hoạt động	-10 đến +70°C
Hệ thống ổ trục	Vòng bi chính xác
Vật liệu	Khung nhôm đúc; cánh nhựa nhiệt dẻo đạt UL 94V-0
Cấp bảo vệ và khối lượng	IP55; khoảng 280 g

Ưu điểm và tính năng nổi bật

• Kích thước 92 × 92 × 25 mm giúp quạt phù hợp với những vị trí lắp đặt có không gian hạn chế trong tủ điện và thiết bị điện tử công nghiệp.
• Lưu lượng gió đến 37 CFM hỗ trợ đưa nhiệt ra khỏi khu vực linh kiện, góp phần duy trì điều kiện vận hành ổn định cho thiết bị.
• Hệ thống vòng bi chính xác cho phép lắp quạt theo nhiều hướng và phù hợp với nhu cầu vận hành thường xuyên.
• Động cơ được bảo vệ bằng trở kháng; khi rotor bị khóa, cơ chế bảo vệ có thể dừng động cơ và thực hiện tự khởi động lại.
• Khung nhôm đúc tạo kết cấu chắc chắn, trong khi cánh quạt bằng vật liệu nhiệt dẻo đạt cấp chống cháy UL 94V-0.
• Cấp bảo vệ IP55 hỗ trợ hạn chế ảnh hưởng của bụi và tia nước trong điều kiện sử dụng phù hợp với hướng dẫn lắp đặt.
• Quạt đáp ứng các phê duyệt an toàn TUV, UL, cUR, CE và CCC theo tài liệu kỹ thuật của nhà sản xuất.

Chức năng, nguyên lý hoạt động và ứng dụng

Đấu dây và kết nối nguồn

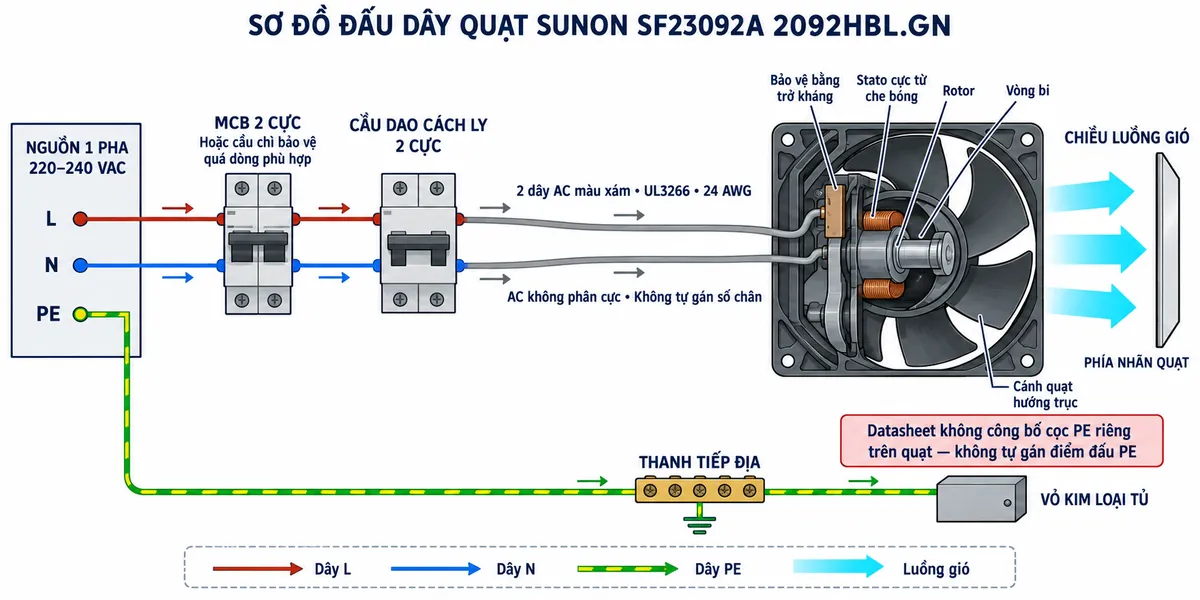

Quạt tủ điện 220–240 VAC sử dụng hai dây dẫn nguồn AC. Dây L và N cần đi qua thiết bị bảo vệ quá dòng phù hợp, sau đó qua cầu dao cách ly hai cực trước khi nối với hai dây nguồn của quạt. Do đây là đầu vào AC hai dây, không tự gán cực tính, số chân hoặc màu L–N nếu nhãn dây và hồ sơ lắp đặt thực tế không quy định.

Datasheet chỉ công bố hai dây nguồn UL3266, 24 AWG màu xám và không công bố cọc PE riêng trên quạt. Dây PE của hệ thống phải đi trực tiếp tới thanh tiếp địa và phần kim loại của tủ theo thiết kế an toàn, không đấu tùy ý vào dây nguồn của quạt. SUNON cũng khuyến nghị bố trí cầu chì dòng, cầu chì nhiệt hoặc thiết bị bảo vệ nhiệt phù hợp trong ứng dụng.

Nguyên lý hoạt động

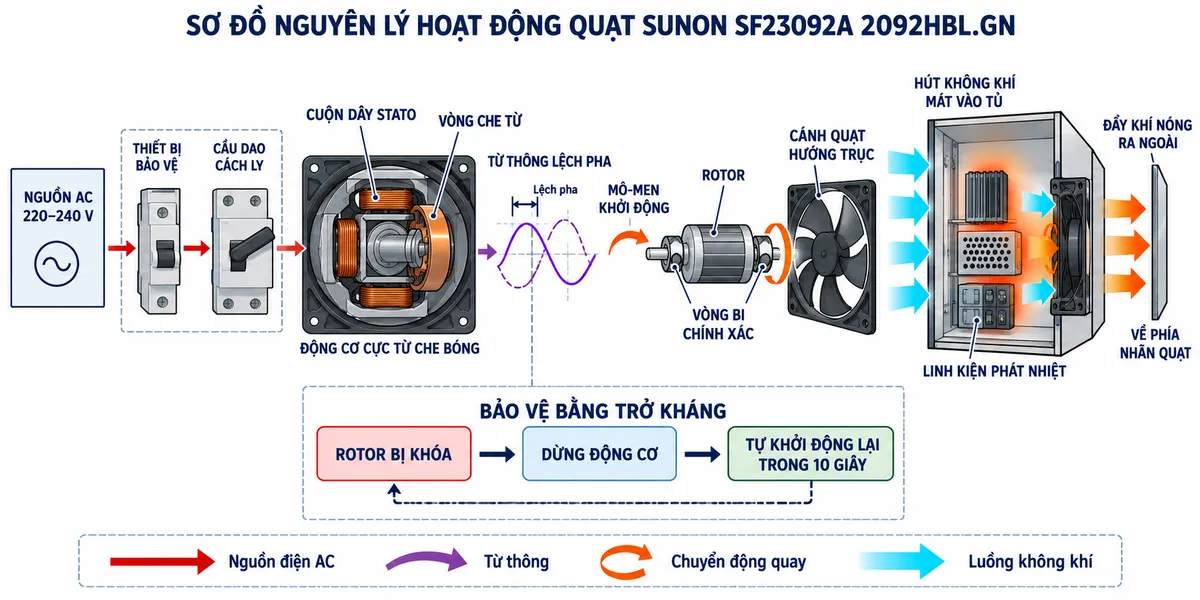

Khi được cấp nguồn AC, dòng điện đi qua cuộn dây stato của động cơ cực từ che bóng. Vòng che từ làm từ thông tại một phần cực từ lệch pha so với phần còn lại, tạo mô-men khởi động để rotor quay. Rotor truyền chuyển động trực tiếp tới cánh quạt, tạo ra luồng gió hướng trục đi từ phía hút sang phía có nhãn.

Luồng khí đi qua tủ mang nhiệt từ biến tần, bộ nguồn, PLC, relay và các linh kiện công suất ra ngoài. Hiệu quả làm mát thực tế phụ thuộc vào bố trí cửa lấy gió, lưới lọc, trở lực đường gió, khoảng trống quanh quạt và chênh lệch nhiệt độ trong tủ.

Ứng dụng tiêu biểu

• Làm mát tủ điện phân phối, tủ điều khiển và tủ tự động hóa.
• Thông gió cho biến tần, UPS, bộ nguồn và thiết bị chuyển đổi công suất.
• Giải nhiệt cho máy móc, thiết bị điện tử và cụm điều khiển công nghiệp.
• Thay thế quạt AC cùng kích thước khi điện áp, lưu lượng, áp suất và vị trí lắp đặt tương thích.
• Kết hợp với lưới bảo vệ, cửa gió và tấm lọc để xây dựng đường thông gió cho tủ.

Cam kết và nơi mua hàng

Để chọn đúng quạt SUNON chính hãng, khách hàng nên đối chiếu đầy đủ model, điện áp, tần số, kích thước, chiều gió và thông số trên nhãn quạt trước khi đặt hàng. Sản phẩm đúng mã giúp hạn chế sai lệch khi thay thế và bảo đảm khả năng tương thích với hệ thống hiện có.

Liên hệ thietbicodien để mua quạt hút tủ điện SUNON SF23092A 2092HBL.GN chính hãng và được hỗ trợ kiểm tra thông số kỹ thuật trước khi lắp đặt.

Câu hỏi thường gặp (FAQ)

SF23092A 2092HBL.GN là sản phẩm của SUNON hay Commonwealth?

Model này mang thương hiệu SUNON. Sunonwealth Electric Machine Industry Co., Ltd. là tên pháp nhân của nhà sản xuất tại Đài Loan; vì vậy không nên nhầm tên doanh nghiệp với một thương hiệu quạt khác.

Quạt có thể sử dụng trực tiếp với nguồn điện 220 V tại Việt Nam không?

Có. Quạt được thiết kế cho nguồn AC trong dải danh định 220–240 V, tần số 50/60 Hz. Mạch cấp nguồn vẫn cần thiết bị bảo vệ quá dòng và phương tiện cách ly phù hợp.

Tại sao dòng điện của quạt được ghi là 0,07/0,06 A?

Hai giá trị tương ứng với hai tần số nguồn 50 Hz và 60 Hz. Khi dùng nguồn 50 Hz phổ biến tại Việt Nam, cần đối chiếu giá trị ở cột 50 Hz trên tài liệu kỹ thuật và nhãn thực tế.

Chiều gió của quạt được xác định như thế nào?

Luồng khí đi về phía có nhãn của quạt. Trước khi cố định quạt lên tủ, cần kiểm tra chiều gió để bảo đảm đúng phương án hút khí mát hoặc đẩy khí nóng.

Quạt có thể lắp theo phương ngang hoặc phương đứng không?

Có. Nhà sản xuất cho phép lắp quạt theo nhiều hướng. Tuy nhiên, quạt phải được bắt chắc chắn và cân bằng để hạn chế rung, cộng hưởng và tiếng ồn.

Hai dây nguồn của quạt có phân cực không?

Không. Đây là đầu vào nguồn AC hai dây nên không có cực dương và cực âm như quạt DC. Không nên tự gán số chân hoặc màu pha–trung tính khi nhà sản xuất không công bố.

Có nên dùng quạt cùng lưới lọc tủ điện không?

Có thể kết hợp lưới bảo vệ và tấm lọc khi môi trường có bụi. Cần lưu ý tấm lọc làm tăng trở lực đường gió, vì vậy phải vệ sinh định kỳ và kiểm tra khả năng làm mát thực tế của toàn bộ tủ.
