Nút Nhấn Nhả Có Đèn - Loại Lồi Teknic P2ALP3LB (màu Xanh lá)

Nút Nhấn Nhả Có Đèn - Loại Lồi Teknic P2ALP3LB màu Xanh lá

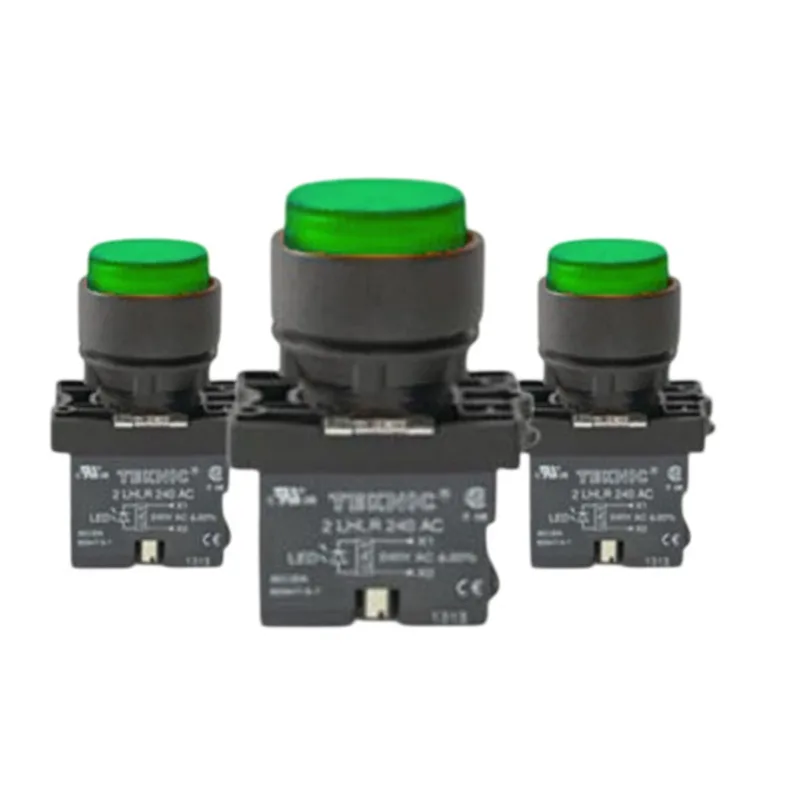

Nút Nhấn Nhả Có Đèn - Loại Lồi Teknic P2ALP3LB là dòng nút nhấn có đèn Teknic thuộc nhóm thiết bị điều khiển và báo trạng thái dùng cho tủ điện công nghiệp. Sản phẩm có dạng nút nhấn lồi 22.5 mm, màu xanh lá, sử dụng LED bulb/lens xanh lá để vừa thao tác điều khiển vừa hỗ trợ nhận biết trạng thái trên mặt tủ.

Teknic là thương hiệu thiết bị điện công nghiệp có nguồn gốc từ Ấn Độ, được biết đến với các dòng push button, pilot light, selector switch và thiết bị đóng cắt dùng trong hệ thống điều khiển. Với model P2ALP3LB, sản phẩm phù hợp cho các ứng dụng cần nút nhấn nhả có đèn báo trực quan, dễ quan sát và dễ tích hợp vào mạch điều khiển.

Ưu điểm và tính năng nổi bật

Thiết kế lồi dễ thao tác

Dạng loại lồi giúp người vận hành dễ nhận diện và thao tác trên mặt tủ, đặc biệt trong các tủ điều khiển máy, bảng điều khiển dây chuyền hoặc cụm nút nhấn vận hành tại xưởng.

Có đèn báo màu xanh lá

Đèn màu xanh lá thường được dùng để biểu thị trạng thái chạy, sẵn sàng, cấp nguồn hoặc cho phép vận hành. Nhờ tích hợp đèn, nút nhấn nhả có đèn xanh lá giúp giảm số lượng thiết bị riêng lẻ trên mặt tủ và tăng khả năng quan sát trạng thái.

Dòng plastic series 22.5 mm phổ biến

Sản phẩm thuộc dòng plastic series, kích thước lắp 22.5 mm, phù hợp với nhiều tủ điện và bảng điều khiển tiêu chuẩn trong công nghiệp. Cấu trúc dạng actuator cho phép kết hợp với các khối tiếp điểm phù hợp theo nhu cầu mạch điều khiển.

Thông số kỹ thuật tham khảo

Loại sản phẩm	Nút nhấn nhả có đèn, loại lồi
Dòng sản phẩm	Plastic series, control and signalling devices
Kích thước lắp đặt	22.5 mm
Màu đèn và lens	Green LED Bulb / Green Lens
Kiểu nguồn sáng	LED Bulb, BA9S type
Điện áp đèn	Cần chọn điện áp và ghi sau mã đặt hàng; catalogue nêu các mức 24V AC/DC, 110VAC, 110VDC, 230VAC, 220VDC cho LED bulb BA9S
Kiểu tác động	Momentary, nhấn nhả
Kiểu nút	Projecting actuator, loại lồi
Vật liệu thân	Plastic
Tiếp điểm điều khiển	Lắp thêm khối tiếp điểm NO hoặc NC theo cấu hình mạch
Ứng dụng	Tủ điện công nghiệp, bảng điều khiển máy, mạch điều khiển relay, contactor hoặc PLC

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng điều khiển và báo trạng thái

Nút nhấn Teknic P2ALP3LB thực hiện hai nhiệm vụ chính: tạo tín hiệu điều khiển khi người vận hành nhấn nút và hiển thị trạng thái bằng đèn xanh lá. Khi kết hợp với khối tiếp điểm NO hoặc NC, nút có thể dùng để khởi động, cho phép chạy, reset trạng thái hoặc gửi tín hiệu về relay trung gian, contactor hay ngõ vào PLC.

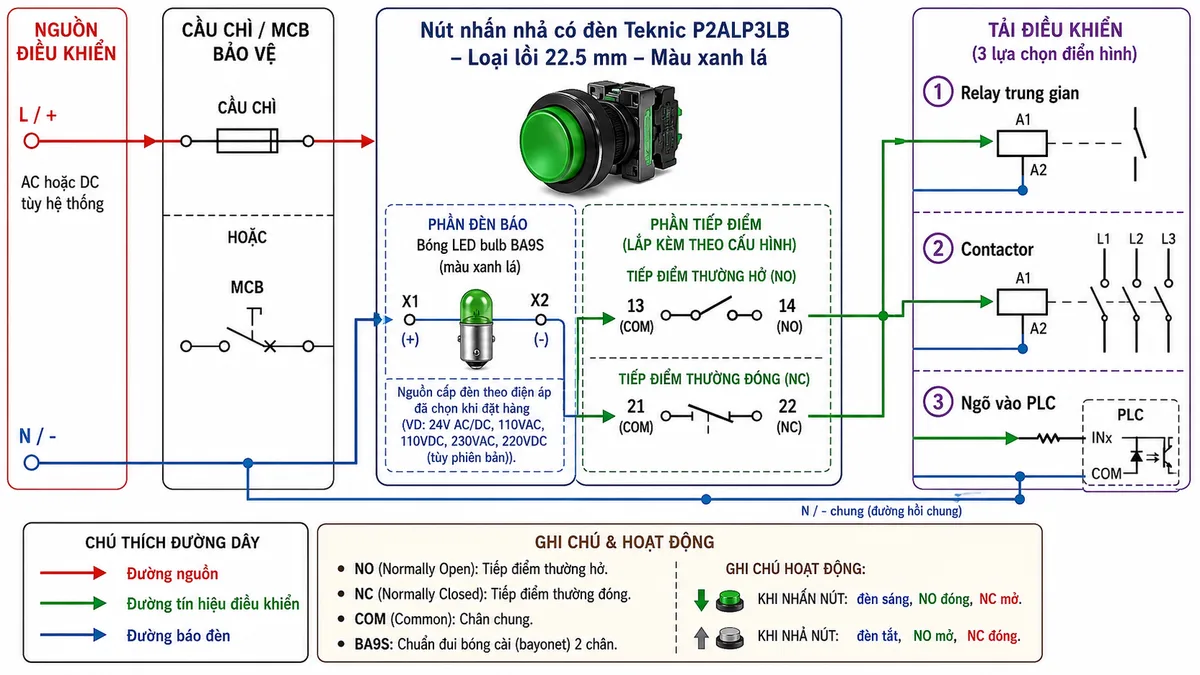

Trong mạch cơ bản, nguồn điều khiển đi qua thiết bị bảo vệ như cầu chì hoặc MCB, sau đó qua khối tiếp điểm của nút nhấn để cấp tín hiệu cho tải điều khiển. Phần đèn LED bulb BA9S được cấp theo đúng điện áp đã chọn khi đặt hàng, giúp hiển thị trạng thái vận hành hoặc trạng thái có nguồn tùy cách thiết kế mạch.

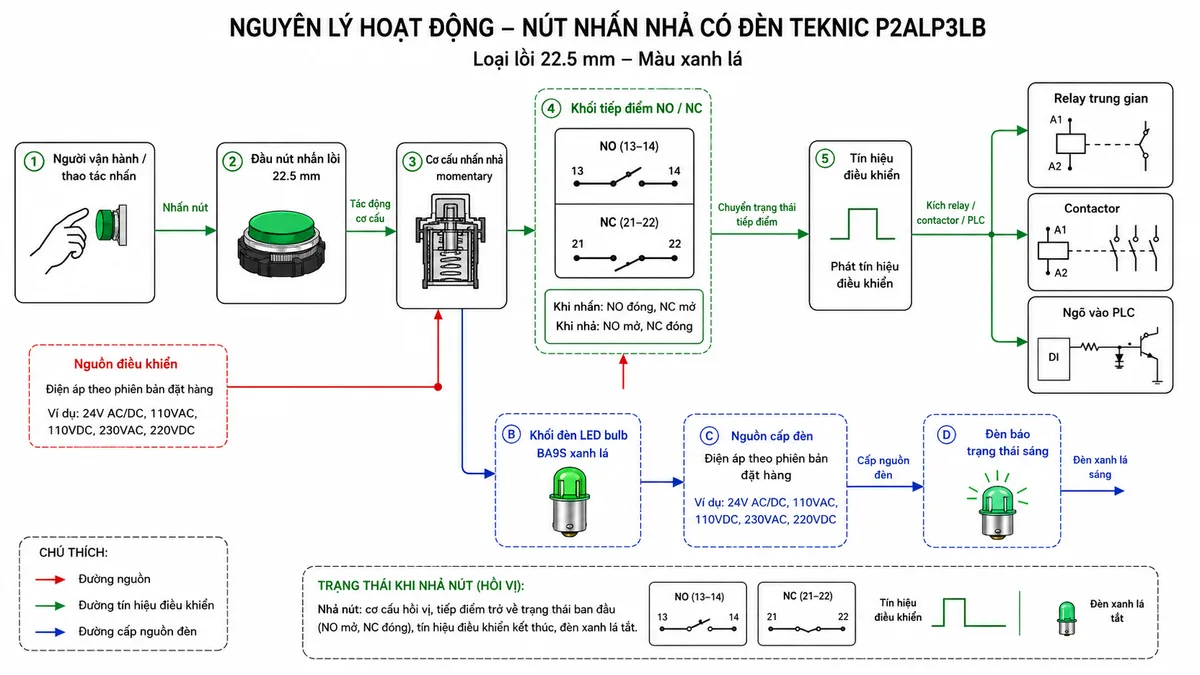

Nguyên lý hoạt động

Khi chưa nhấn, trạng thái của khối tiếp điểm phụ thuộc vào loại tiếp điểm đang lắp: tiếp điểm NO ở trạng thái hở, tiếp điểm NC ở trạng thái đóng. Khi người vận hành nhấn nút nhấn nhả có đèn, cơ cấu actuator tác động cơ khí lên khối tiếp điểm, làm thay đổi trạng thái đóng hoặc mở để gửi tín hiệu điều khiển. Khi thả tay, nút trở về trạng thái ban đầu.

Đèn LED bulb bên trong nút hoạt động độc lập hoặc liên động với mạch điều khiển tùy sơ đồ đấu dây. Nhờ đó, người dùng có thể thiết kế đèn sáng khi có nguồn, sáng khi máy đang chạy, sáng khi relay đã hút hoặc sáng theo tín hiệu phản hồi từ PLC.

Ứng dụng thực tế

• Dùng làm nút Start, Run, Enable hoặc Reset trên tủ điện điều khiển.
• Lắp trên bảng điều khiển máy móc, dây chuyền sản xuất, bơm, quạt, băng tải và hệ thống tự động hóa.
• Kết hợp với relay trung gian, contactor hoặc PLC để tạo tín hiệu điều khiển an toàn và rõ ràng.
• Dùng trong các vị trí cần nút nhấn có đèn báo xanh để người vận hành dễ quan sát trạng thái thiết bị.

Cam kết và nơi mua hàng

Khi chọn mua Teknic P2ALP3LB chính hãng, người dùng nên kiểm tra đúng model, màu đèn, kiểu LED bulb BA9S và điện áp đèn cần sử dụng trong mạch. Việc chọn đúng điện áp sau mã đặt hàng giúp sản phẩm tương thích với nguồn điều khiển và hạn chế lỗi khi lắp đặt.

Để mua nút nhấn nhả có đèn Teknic P2ALP3LB đúng sản phẩm, đúng thương hiệu và được tư vấn theo nhu cầu tủ điện thực tế, hãy đặt hàng tại thietbicodien.

Câu hỏi thường gặp (FAQ)

Teknic P2ALP3LB là loại nút nhấn gì?

P2ALP3LB là nút nhấn nhả có đèn, dạng lồi, màu xanh lá, thuộc dòng plastic series 22.5 mm của Teknic, dùng cho mạch điều khiển và báo trạng thái trên tủ điện.

Nút nhấn P2ALP3LB có tự giữ trạng thái sau khi nhấn không?

Không. Đây là dạng momentary, nghĩa là nhấn để tác động và khi thả tay nút sẽ trở về trạng thái ban đầu. Nếu cần chức năng tự giữ, mạch điều khiển thường được thiết kế thêm relay hoặc contactor tự duy trì.

Đèn của P2ALP3LB dùng điện áp bao nhiêu?

Catalogue Teknic cho dòng LED bulb BA9S nêu các mức điện áp như 24V AC/DC, 110VAC, 110VDC, 230VAC và 220VDC. Khi đặt hàng cần xác nhận điện áp đèn phù hợp với nguồn điều khiển thực tế.

P2ALP3LB có sẵn tiếp điểm NO hoặc NC không?

Model này là actuator có đèn; khối tiếp điểm NO hoặc NC thường được chọn và lắp theo cấu hình mạch điều khiển. Khi mua cần xác định cần 1NO, 1NC hoặc tổ hợp tiếp điểm phù hợp.

Nút nhấn xanh lá thường dùng cho chức năng gì?

Trong tủ điện công nghiệp, nút nhấn màu xanh lá thường dùng cho chức năng Start, Run, Enable hoặc báo trạng thái sẵn sàng/vận hành. Tuy nhiên, ý nghĩa màu vẫn có thể thay đổi theo tiêu chuẩn thiết kế của từng hệ thống.

P2ALP3LB phù hợp lắp ở đâu?

Sản phẩm phù hợp lắp trên tủ điện, bảng điều khiển máy, dây chuyền sản xuất, hệ thống bơm, quạt, băng tải, contactor relay và các ứng dụng điều khiển công nghiệp cần thao tác nhấn nhả kèm đèn báo.
