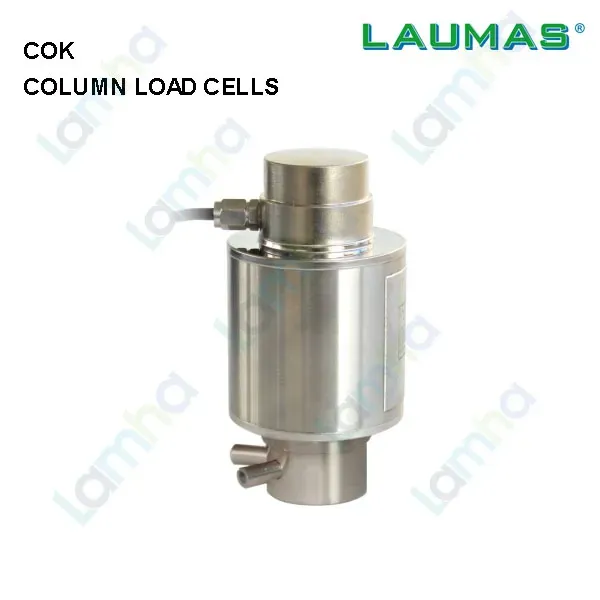

COK25000 | Cảm biến (load cells) tải trọng dạng cột Laumas COK25000

COK25000 | Cảm biến tải trọng dạng cột Laumas COK25000 chính hãng Italia

COK25000 | Cảm biến tải trọng dạng cột Laumas COK25000 là load cell chịu nén thuộc dòng COK của Laumas, được phát triển cho các hệ thống cân tải trọng lớn, đặc biệt là cân cầu và cân xe. Cảm biến sử dụng kết cấu dạng cột để tiếp nhận lực nén theo phương dọc trục, biến đổi tải trọng cơ học thành tín hiệu điện tỷ lệ và truyền tín hiệu này tới bộ hiển thị cân hoặc bộ truyền trọng lượng để xử lý.

Laumas là thương hiệu Italia chuyên về các thành phần cho cân và định lượng công nghiệp, hoạt động từ năm 1984. Danh mục của hãng bao gồm load cell, bộ gá, hộp nối, bộ hiển thị cân, weight transmitter, bộ số hóa và nhiều thiết bị phục vụ tự động hóa cân. Dòng COK được Laumas định hướng cho những hệ thống cân tải lớn cần cảm biến dạng cột chắc chắn và giải pháp lắp đặt cơ khí đồng bộ.

Ưu điểm và tính năng nổi bật của Laumas COK25000

Load cell dạng cột COK25000 được chế tạo bằng thép AISI 4340 mạ niken, có cấp bảo vệ cao và cấp chính xác phù hợp cho các ứng dụng cân công nghiệp. Thiết kế chịu nén dạng cột giúp cảm biến phù hợp với cân cầu, cân xe và những kết cấu mà tải trọng được truyền tập trung theo trục cảm biến.

Đặc tính	Thông tin
Kiểu cảm biến	Load cell dạng cột chịu nén
Tải trọng danh định	25.000 kg
Vật liệu	Thép AISI 4340 mạ niken
Cấp chính xác	C3 theo OIML R60
Số khoảng kiểm định	3.000
Sai số tổng hợp	Tối đa ±0,02%
Cấp bảo vệ	IP68
Tín hiệu đầu ra danh định	2 mV/V ±0,1%
Điện trở đầu vào	780 Ω ±20 Ω
Điện trở đầu ra	700 Ω ±10 Ω
Phụ kiện lắp đặt	KITCOK

Một điểm đáng chú ý của dòng COK là bộ gá KITCOK đi kèm giải pháp cảm biến. Bộ phụ kiện này gồm các thành phần cơ khí hỗ trợ tự định tâm, hạn chế xoay và kiểm soát dịch chuyển của kết cấu cân, qua đó giúp tải trọng truyền xuống load cell theo hướng phù hợp hơn.

Đối với hệ thống cân cầu hoặc cân xe, khả năng kiểm soát lực ngang và tải lệch tâm có ý nghĩa quan trọng. Việc phối hợp đúng giữa cảm biến, bộ gá và kết cấu cơ khí giúp duy trì độ ổn định, giảm ảnh hưởng của các thành phần lực không mong muốn và hỗ trợ hệ thống đạt kết quả cân lặp lại tốt.

Chức năng, nguyên lý hoạt động và ứng dụng của COK25000

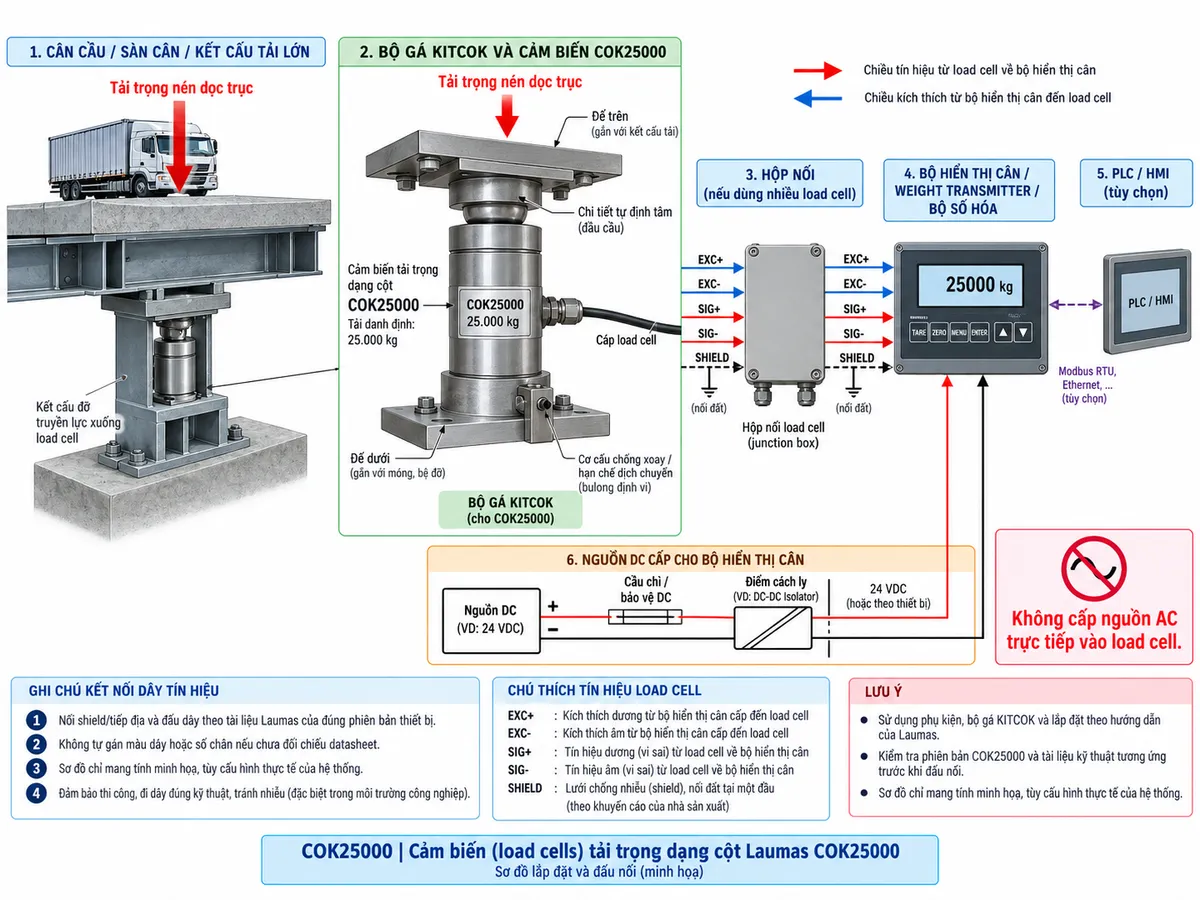

Kết nối COK25000 trong hệ thống cân

Cảm biến tải trọng COK25000 hoạt động như một load cell strain gauge analog. Cảm biến được kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa tương thích. Thiết bị điện tử cân cung cấp điện áp kích thích cho mạch cầu bên trong load cell và tiếp nhận tín hiệu vi sai sinh ra khi tải trọng tác động lên cảm biến.

Trong hệ thống cân sử dụng nhiều load cell, chẳng hạn cân cầu, các cảm biến thường được đưa về hộp nối trước khi tín hiệu tổng được truyền tới thiết bị điện tử cân. Việc đấu nối dây tín hiệu, shield, tiếp địa và cân chỉnh các cảm biến cần thực hiện theo đúng tài liệu của Laumas và thiết bị điện tử đang sử dụng.

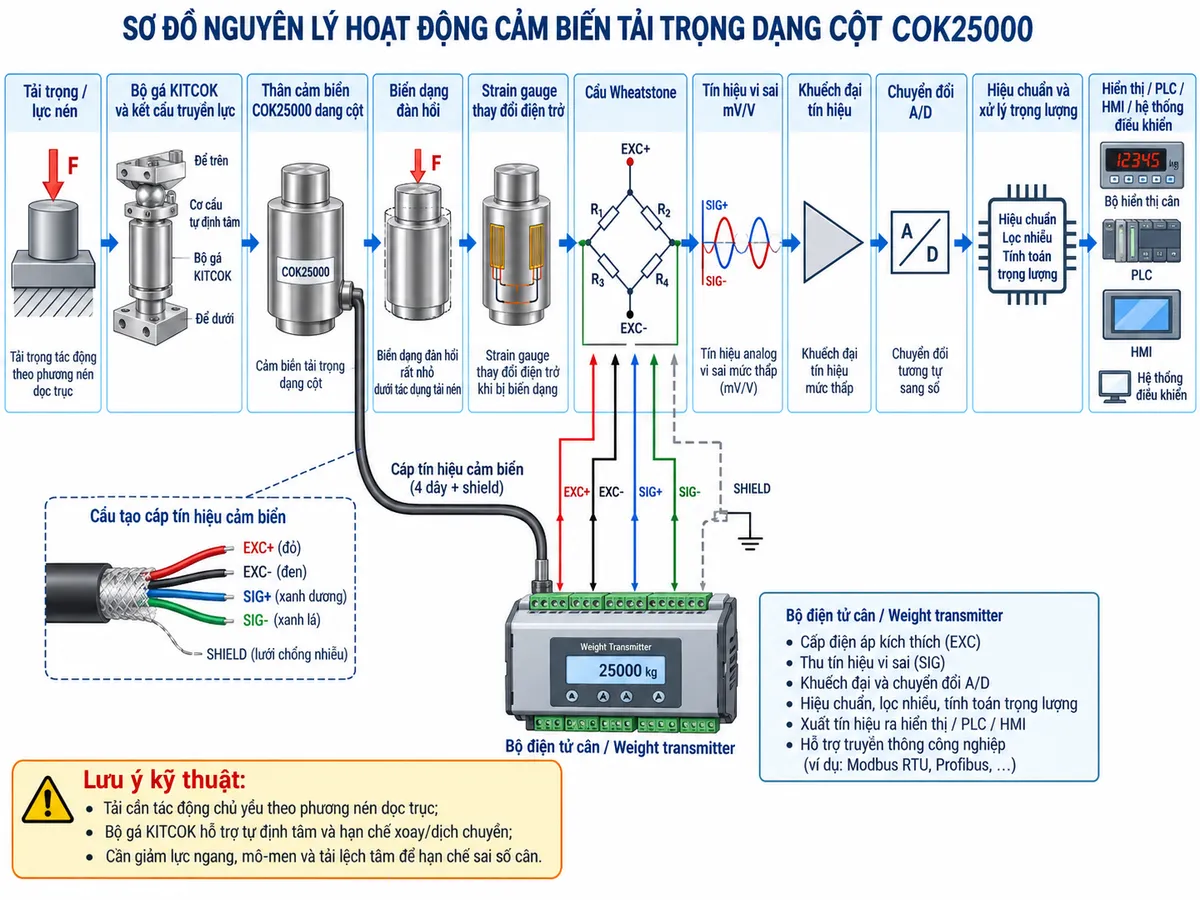

Nguyên lý chuyển đổi tải trọng thành tín hiệu điện

Khi lực nén tác động đúng trục lên thân cảm biến dạng cột, phần tử đàn hồi của COK25000 xuất hiện một biến dạng rất nhỏ trong phạm vi thiết kế. Các strain gauge được gắn trên phần tử đo sẽ thay đổi điện trở tương ứng với mức biến dạng đó.

Các strain gauge được bố trí thành cầu Wheatstone. Khi cầu đo được cấp điện áp kích thích, tải trọng làm thay đổi trạng thái cân bằng điện của cầu và tạo ra tín hiệu điện áp vi sai tỷ lệ với lực đang tác động. Với COK25000, tín hiệu này thuộc dạng tín hiệu load cell mV/V và cần được thiết bị điện tử cân khuếch đại, chuyển đổi sang dữ liệu số và hiệu chuẩn thành giá trị trọng lượng.

Ứng dụng thực tế

Với tải trọng lớn và cấu trúc dạng cột, COK25000 cho cân cầu và cân xe là một trong những ứng dụng tiêu biểu của sản phẩm. Nhiều load cell có thể được bố trí tại các điểm chịu tải của sàn cân, sau đó kết nối qua hộp nối và thiết bị điện tử để xác định tổng trọng lượng phương tiện.

Ngoài cân cầu, COK25000 còn có thể được sử dụng trong các sàn cân tải lớn và các kết cấu cân công nghiệp phù hợp với nguyên lý chịu nén. Thiết kế hệ thống phải tính đến khả năng phân bố tải, tải động, lực ngang, độ cứng kết cấu và số lượng cảm biến cần sử dụng.

Vai trò của bộ gá KITCOK

KITCOK cho load cell dạng cột không chỉ giữ cảm biến tại vị trí lắp đặt mà còn hỗ trợ truyền lực theo phương thích hợp. Các thành phần tự định tâm giúp kết cấu làm việc linh hoạt hơn khi có dịch chuyển nhỏ, trong khi cơ cấu chống xoay hỗ trợ kiểm soát những chuyển động không mong muốn của sàn cân.

Việc sử dụng bộ gá đúng thiết kế đặc biệt quan trọng với cân xe và cân cầu, nơi tải có thể thay đổi liên tục khi phương tiện đi lên, dừng và rời khỏi bàn cân. Phần móng, bề mặt lắp đặt và các chi tiết cơ khí cần đủ độ cứng và được thi công phù hợp với yêu cầu của hệ thống cân.

Cam kết và nơi mua Laumas COK25000 chính hãng

Khi lựa chọn Laumas COK25000 chính hãng, cần xác định đồng bộ tải trọng thiết kế, số lượng cảm biến, bộ gá KITCOK, hộp nối, bộ hiển thị hoặc weight transmitter và yêu cầu kết nối với PLC/HMI. Cấu hình đúng ngay từ đầu giúp quá trình lắp đặt, hiệu chuẩn, vận hành và bảo trì hệ thống thuận tiện hơn.

Khách hàng cần mua cảm biến load cell Laumas COK25000 và các thiết bị cân công nghiệp tương thích có thể liên hệ trực tiếp thietbicodien để được tư vấn lựa chọn đúng cấu hình, kiểm tra hàng chính hãng và nhận báo giá phù hợp với ứng dụng.

Câu hỏi thường gặp (FAQ)

COK25000 là loại load cell gì?

COK25000 là load cell chịu nén dạng cột thuộc dòng COK của Laumas. Sản phẩm được thiết kế cho các hệ thống cân tải trọng lớn, trong đó cân cầu và cân xe là những ứng dụng tiêu biểu.

Tải trọng danh định của COK25000 là bao nhiêu?

COK25000 có tải trọng danh định 25.000 kg cho một cảm biến. Khi thiết kế hệ thống nhiều load cell, khả năng cân của toàn hệ thống phải được tính toán dựa trên số lượng cảm biến, phân bố tải và hệ số an toàn phù hợp.

COK25000 được chế tạo bằng vật liệu gì?

Cảm biến sử dụng thép AISI 4340 mạ niken, phù hợp với yêu cầu cơ khí của các hệ thống cân tải trọng lớn.

COK25000 có đạt chuẩn OIML R60 không?

Dòng COK được Laumas công bố với cấp chính xác C3 theo OIML R60, phục vụ các ứng dụng cân cần đặc tính đo lường được kiểm soát.

COK25000 có cấp bảo vệ nào?

Cảm biến có cấp bảo vệ IP68. Tuy nhiên độ bền của toàn hệ thống ngoài thực tế còn phụ thuộc hộp nối, đầu cáp, thiết bị điện tử, phương án tiếp địa và chất lượng lắp đặt.

KITCOK có tác dụng gì?

Bộ gá KITCOK hỗ trợ lắp load cell vào kết cấu cân, tự định tâm và hạn chế chuyển động xoay hoặc dịch chuyển không mong muốn. Nhờ đó, tải trọng được truyền tới cảm biến theo hướng phù hợp hơn và giảm ảnh hưởng của lực ngang hoặc lệch tâm.

COK25000 có thể đấu trực tiếp vào PLC không?

Tín hiệu của COK25000 là tín hiệu load cell mV/V mức thấp, vì vậy thông thường cần đi qua weight transmitter hoặc bộ số hóa load cell. Thiết bị này cấp kích thích, thu nhận, khuếch đại và xử lý tín hiệu trước khi cung cấp dữ liệu hoặc tín hiệu chuẩn cho PLC.

Khi dùng nhiều COK25000 có cần hộp nối không?

Trong các hệ thống như cân cầu sử dụng nhiều cảm biến, hộp nối thường được dùng để tập hợp và cân chỉnh tín hiệu từ các load cell trước khi đưa về thiết bị điện tử cân. Loại hộp nối và phương pháp đấu dây cần phù hợp với cấu hình thực tế của hệ thống.
