COK50000 | Cảm biến (load cells) tải trọng dạng cột Laumas COK50000

COK50000 | Cảm biến tải trọng dạng cột Laumas COK50000 chính hãng Italia

COK50000 | Cảm biến tải trọng dạng cột Laumas COK50000 là load cell chịu nén thuộc dòng COK của Laumas, được thiết kế cho các hệ thống cân tải trọng lớn như cân cầu, cân xe và các kết cấu cân công nghiệp hạng nặng. Với tải danh định 50.000 kg, cảm biến tiếp nhận lực nén theo phương dọc trục và chuyển đổi tải trọng cơ học thành tín hiệu điện tỷ lệ để bộ hiển thị cân, weight transmitter hoặc hệ thống điều khiển tiếp tục xử lý.

Laumas được Luciano Consonni thành lập năm 1984 tại Parma, Italia và hoạt động chuyên sâu trong lĩnh vực cân và định lượng công nghiệp. Danh mục của hãng bao gồm load cell, bộ gá, bộ hiển thị trọng lượng, bộ truyền trọng lượng và các giải pháp phục vụ tự động hóa cân. Dòng COK được phát triển cho những ứng dụng tải lớn cần cảm biến dạng cột chắc chắn, khả năng bảo vệ cao và kết cấu gá lắp phù hợp với hệ thống cân cầu.

Ưu điểm và tính năng nổi bật của Laumas COK50000

Load cell dạng cột COK50000 sử dụng thân thép AISI 4340 mạ niken và có cấp bảo vệ IP68, phù hợp với điều kiện lắp đặt công nghiệp nơi cảm biến có thể chịu tác động của bụi, độ ẩm và môi trường làm việc ngoài trời khi hệ thống được lắp đặt đúng kỹ thuật.

Sản phẩm thuộc cấp chính xác C3 theo OIML R60. Đặc tính này kết hợp với kết cấu chịu nén dạng cột giúp COK50000 phù hợp cho cân cầu tải trọng lớn, nơi nhiều load cell được bố trí tại các điểm chịu lực và cùng tham gia xác định tổng tải của phương tiện hoặc kết cấu cân.

Đặc tính	Thông tin
Kiểu cảm biến	Load cell dạng cột chịu nén
Tải trọng danh định	50.000 kg
Vật liệu	Thép AISI 4340 mạ niken
Cấp chính xác	C3 theo OIML R60
Sai số tổng hợp	Tối đa ±0,02%
Cấp bảo vệ	IP68
Khối lượng tịnh cảm biến	3,7 kg
Phụ kiện gá lắp	KITCOK

Một điểm quan trọng của dòng COK là giải pháp bộ gá KITCOK. Bộ gá hỗ trợ truyền lực đúng hướng, tự định tâm và kiểm soát những chuyển động cơ khí không mong muốn. Đây là yếu tố đặc biệt hữu ích với cân xe và cân cầu, nơi sàn cân có thể chịu lực ngang, rung động hoặc dịch chuyển nhỏ khi phương tiện đi lên và rời khỏi bàn cân.

COK50000 cũng thuộc dòng cảm biến có các biến thể dành cho những yêu cầu chứng nhận hoặc môi trường đặc biệt. Khi dự án yêu cầu sử dụng trong khu vực nguy hiểm, cần lựa chọn chính xác mã phiên bản và chứng nhận tương ứng thay vì mặc định cảm biến tiêu chuẩn có đầy đủ mọi chứng nhận chuyên dụng.

Chức năng, nguyên lý hoạt động và ứng dụng của COK50000

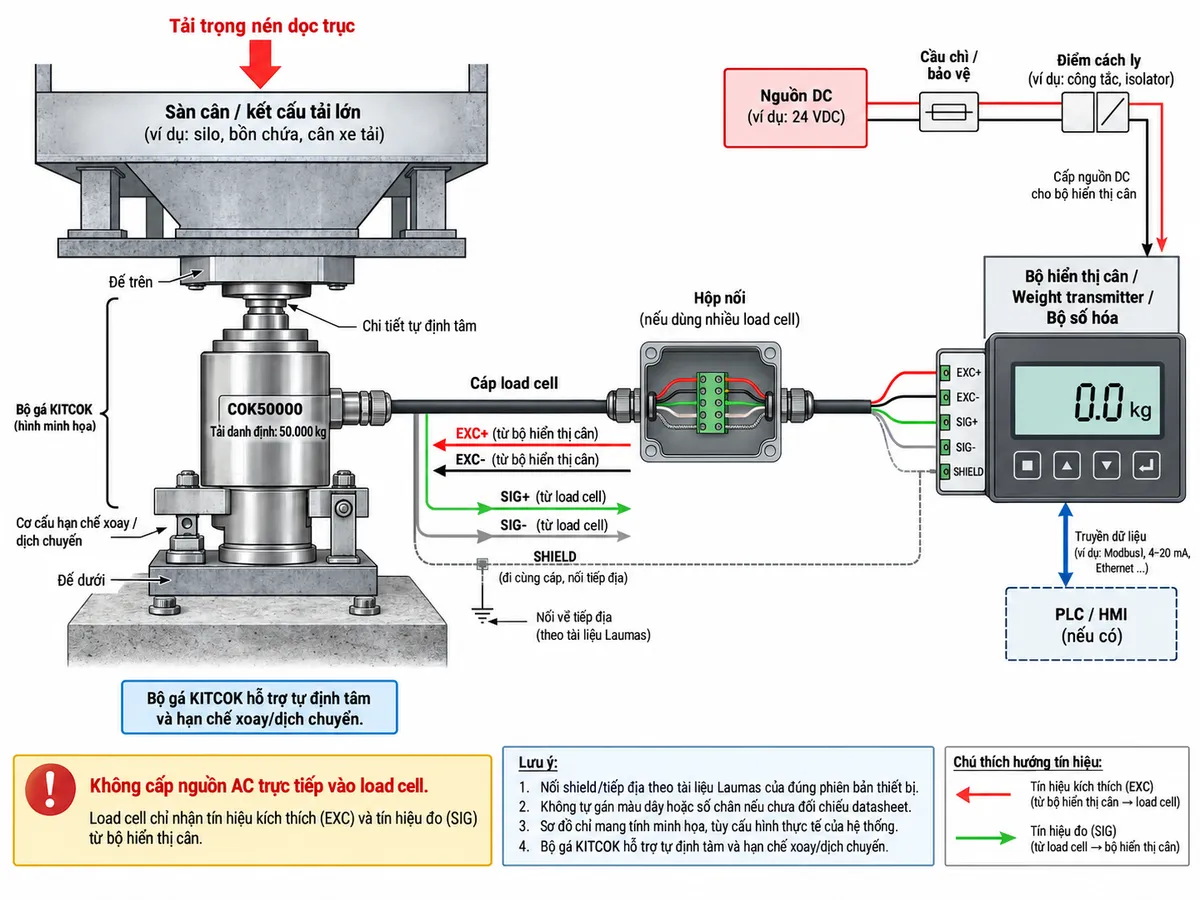

Kết nối COK50000 trong hệ thống cân

Cảm biến tải trọng COK50000 là load cell strain gauge analog và không phải thiết bị được cấp trực tiếp bằng nguồn điện lưới. Trong hệ thống cân, cảm biến kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell. Thiết bị điện tử cân cung cấp điện áp kích thích cho cầu đo bên trong cảm biến và thu nhận tín hiệu vi sai sinh ra theo tải trọng.

Với cân cầu sử dụng nhiều load cell, các cảm biến thường được kết nối tới hộp nối trước khi tín hiệu tổng được đưa về bộ điện tử cân. Hộp nối hỗ trợ tập hợp tín hiệu và, tùy loại thiết bị, phục vụ cân chỉnh các điểm tải của hệ thống. Shield của cáp cần được xử lý đúng phương án chống nhiễu và tiếp địa theo tài liệu kỹ thuật của Laumas cũng như thiết bị điện tử được sử dụng.

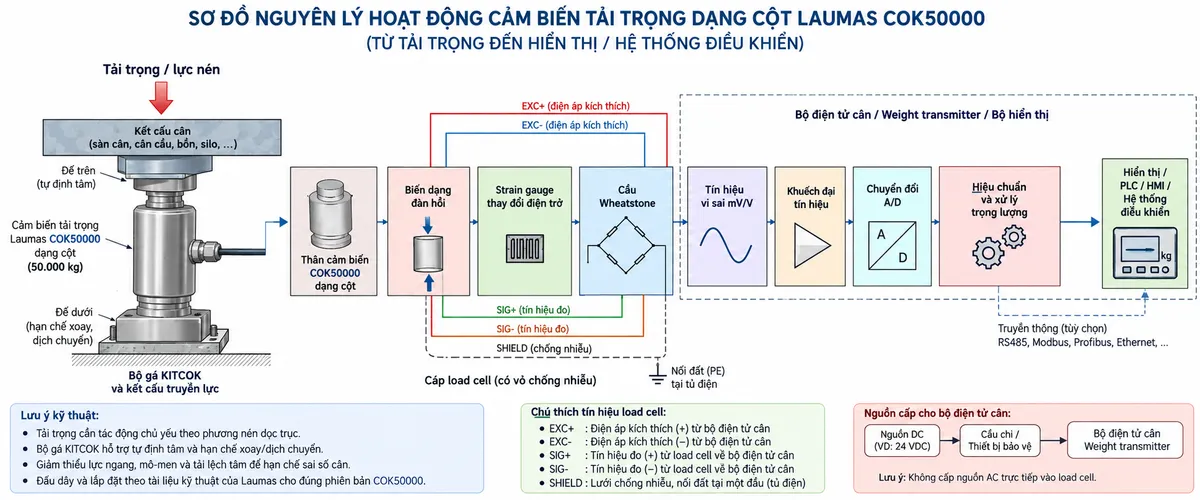

Nguyên lý chuyển đổi tải trọng thành tín hiệu điện

Khi tải trọng tác động chủ yếu theo phương nén dọc trục, thân cảm biến dạng cột xuất hiện một biến dạng đàn hồi rất nhỏ. Các strain gauge được gắn trên phần tử đo thay đổi điện trở tương ứng với mức biến dạng cơ học này.

Các strain gauge được bố trí thành cầu Wheatstone. Khi bộ điện tử cân cấp điện áp kích thích cho cầu đo, sự thay đổi điện trở làm xuất hiện tín hiệu điện áp vi sai tỷ lệ với tải trọng. Tín hiệu mức thấp này được đưa đến mạch khuếch đại, chuyển đổi tương tự sang số và xử lý hiệu chuẩn để tạo ra giá trị trọng lượng sử dụng cho hiển thị hoặc điều khiển.

Ứng dụng trong cân cầu và cân xe

COK50000 cho cân cầu là một ứng dụng điển hình của dòng cảm biến này. Các load cell được bố trí dưới kết cấu bàn cân để tiếp nhận tải từ phương tiện. Tín hiệu của từng cảm biến được tập hợp, xử lý và quy đổi thành tổng trọng lượng hiển thị cho người vận hành hoặc truyền tới hệ thống quản lý cân.

Tải danh định lớn giúp COK50000 thích hợp với những hệ thống cân xe và kết cấu cân công nghiệp có yêu cầu chịu tải cao. Tuy nhiên, tải danh định của từng load cell không đồng nghĩa trực tiếp với tải tối đa của toàn bộ cân. Khi thiết kế phải tính đến số lượng cảm biến, phân bố tải không đều, tải động, tải lệch, trọng lượng bản thân kết cấu và hệ số an toàn.

Vai trò của bộ gá KITCOK

KITCOK cho load cell COK50000 tạo giao diện cơ khí giữa cảm biến và kết cấu cân. Các thành phần của bộ gá hỗ trợ tự định tâm và giúp tải được truyền xuống phần tử đo theo phương thích hợp.

Bộ gá đồng thời hỗ trợ kiểm soát dịch chuyển và xoay của kết cấu. Trong cân cầu, chức năng này đặc biệt quan trọng vì quá trình xe lên xuống bàn cân có thể sinh lực ngang và các thành phần lực ngoài phương đo. Lắp đặt đúng bộ gá giúp giảm ảnh hưởng của những lực này lên kết quả cân.

Tích hợp với hệ thống điều khiển

Bản thân COK50000 tạo tín hiệu analog mức thấp từ cầu strain gauge. Để đưa giá trị trọng lượng vào PLC, HMI hoặc SCADA, hệ thống thường sử dụng weight transmitter hoặc bộ số hóa phù hợp. Thiết bị trung gian thực hiện cấp kích thích cho load cell, khuếch đại, chuyển đổi A/D, hiệu chuẩn và cung cấp tín hiệu hoặc giao tiếp công nghiệp theo cấu hình được lựa chọn.

Cam kết và nơi mua Laumas COK50000 chính hãng

Khi lựa chọn Laumas COK50000 chính hãng, cần xác định đồng bộ cảm biến, số lượng load cell, bộ gá KITCOK, hộp nối, bộ hiển thị hoặc weight transmitter và yêu cầu giao tiếp của hệ thống. Việc lựa chọn đúng cấu hình giúp quá trình lắp đặt, hiệu chuẩn và bảo trì thuận tiện hơn, đồng thời hạn chế các sai số do cơ khí hoặc đấu nối không phù hợp.

Khách hàng cần mua cảm biến load cell Laumas COK50000 và thiết bị cân công nghiệp tương thích có thể liên hệ trực tiếp thietbicodien để được tư vấn cấu hình, kiểm tra hàng chính hãng và nhận báo giá phù hợp với yêu cầu dự án.

Câu hỏi thường gặp (FAQ)

COK50000 là loại load cell gì?

COK50000 là load cell chịu nén dạng cột thuộc dòng COK của Laumas, được thiết kế cho cân cầu, cân xe và các hệ thống cân công nghiệp tải trọng lớn.

Tải trọng danh định của COK50000 là bao nhiêu?

COK50000 có tải trọng danh định 50.000 kg cho một cảm biến. Khả năng cân của toàn hệ thống phải được tính toán riêng dựa trên số lượng load cell, phân bố tải và hệ số an toàn.

COK50000 được chế tạo từ vật liệu gì?

Cảm biến được chế tạo bằng thép AISI 4340 mạ niken, phù hợp với kết cấu chịu lực của các hệ thống cân tải trọng lớn.

COK50000 có cấp bảo vệ nào?

Sản phẩm có cấp bảo vệ IP68. Khi sử dụng ngoài trời hoặc trong môi trường công nghiệp, hộp nối, cáp, thiết bị điện tử và phương án tiếp địa cũng phải có mức bảo vệ phù hợp.

COK50000 có đạt chuẩn OIML R60 không?

Dòng COK được công bố với cấp chính xác C3 theo OIML R60, đáp ứng các yêu cầu đo lường phù hợp với thiết kế và cấu hình của hệ thống cân.

Bộ gá KITCOK có tác dụng gì?

Bộ gá KITCOK hỗ trợ tự định tâm, truyền tải đúng hướng và hạn chế xoay hoặc dịch chuyển của kết cấu. Nhờ đó cảm biến có thể làm việc ổn định hơn và giảm ảnh hưởng của lực ngang hoặc tải lệch tâm.

COK50000 có kết nối trực tiếp với PLC được không?

Thông thường không kết nối trực tiếp tín hiệu mV/V của load cell với ngõ vào PLC tiêu chuẩn. Hệ thống nên sử dụng weight transmitter hoặc bộ số hóa load cell để cấp kích thích, thu nhận và xử lý tín hiệu trước khi truyền dữ liệu tới PLC.

Khi sử dụng nhiều COK50000 có cần hộp nối không?

Trong các hệ thống nhiều cảm biến như cân cầu, hộp nối thường được sử dụng để tập hợp tín hiệu từ các load cell trước khi đưa tới thiết bị điện tử cân. Cấu hình hộp nối và phương án cân chỉnh cần phù hợp với thiết kế thực tế.
