COL30000 | Cảm biến (load cells) tải trọng dạng cột Laumas COL30000

COL30000 | Cảm biến tải trọng dạng cột Laumas COL30000 chính hãng Italia

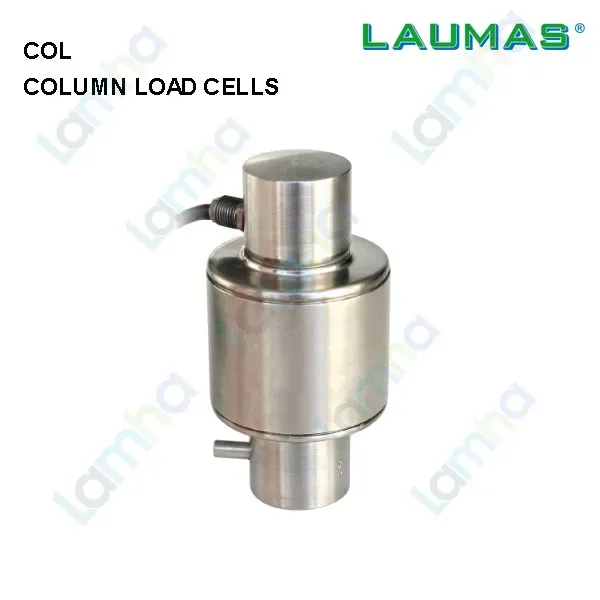

COL30000 | Cảm biến tải trọng dạng cột Laumas COL30000 là load cell chịu nén tải trọng lớn thuộc dòng COL của Laumas, được thiết kế cho các hệ thống cân công nghiệp yêu cầu độ chính xác cao và khả năng làm việc bền bỉ. Cảm biến có tải danh định 30.000 kg, kết cấu thép không gỉ 17-4 PH và hoạt động dựa trên công nghệ strain gauge để chuyển đổi lực nén thành tín hiệu điện tỷ lệ với tải trọng.

Laumas được thành lập tại Parma, Italia vào năm 1984 và chuyên phát triển các giải pháp cân và định lượng công nghiệp. Danh mục của hãng bao gồm load cell, bộ gá, bộ hiển thị cân, weight transmitter, thiết bị số hóa và các thành phần phục vụ tự động hóa cân. Dòng COL được phát triển cho các ứng dụng tải lớn, trong đó cảm biến dạng cột kết hợp với phụ kiện gá phù hợp giúp truyền tải ổn định và hạn chế các thành phần lực không mong muốn.

Ưu điểm và tính năng nổi bật của Laumas COL30000

Load cell dạng cột COL30000 có thân bằng thép không gỉ 17-4 PH, cấp bảo vệ IP68 và cấp chính xác C4 theo OIML R60. Đây là những đặc tính phù hợp với các hệ thống cân tải lớn cần độ ổn định cao, khả năng chống chịu môi trường và kết quả đo có độ lặp lại tốt.

Đặc tính	Thông tin
Kiểu cảm biến	Load cell dạng cột chịu nén
Tải trọng danh định	30.000 kg
Vật liệu	Thép không gỉ 17-4 PH
Cấp chính xác	C4 theo OIML R60
Số khoảng kiểm định	4.000
Sai số tổng hợp	≤ ±0,017%
Cấp bảo vệ	IP68
Tín hiệu đầu ra danh định	2 mV/V ±0,1%
Điện trở đầu vào	800 Ω ±30 Ω
Điện trở đầu ra	700 Ω ±10 Ω
Khoảng nhiệt độ bù	-10 °C đến +40 °C
Khoảng nhiệt độ làm việc	-30 °C đến +70 °C
Quá tải an toàn	120% tải trọng toàn thang
Quá tải phá hủy	200% tải trọng toàn thang
Điện áp cấp tối đa không gây hư hỏng	15 V
Cáp kết nối	Dài 20 m, đường kính 6 mm, 6 lõi x 0,22 mm²
Khối lượng tịnh cảm biến	2,4 kg

Một ưu điểm quan trọng của cảm biến tải trọng 30 tấn COL30000 là sử dụng kết nối 6 dây với các đường EXCITATION, SIGNAL và REF./SENSE. Cặp REF./SENSE cho phép thiết bị điện tử cân tương thích giám sát điện áp kích thích thực tế tại load cell và bù ảnh hưởng của sụt áp trên đường cáp, đặc biệt hữu ích khi khoảng cách kết nối lớn.

Laumas cung cấp các phụ kiện gá phù hợp với dòng COL, bao gồm KITCOL cho cân cầu và giải pháp VCOKDTL cho những ứng dụng silo, bồn, máy trộn hoặc phễu cân chịu tác động của rung và lực ngang. Lựa chọn đúng bộ gá giúp tải trọng tác động chủ yếu theo phương nén dọc trục và giảm ảnh hưởng của xoắn, lệch tâm hoặc dịch chuyển ngang.

Chức năng, nguyên lý hoạt động và ứng dụng của COL30000

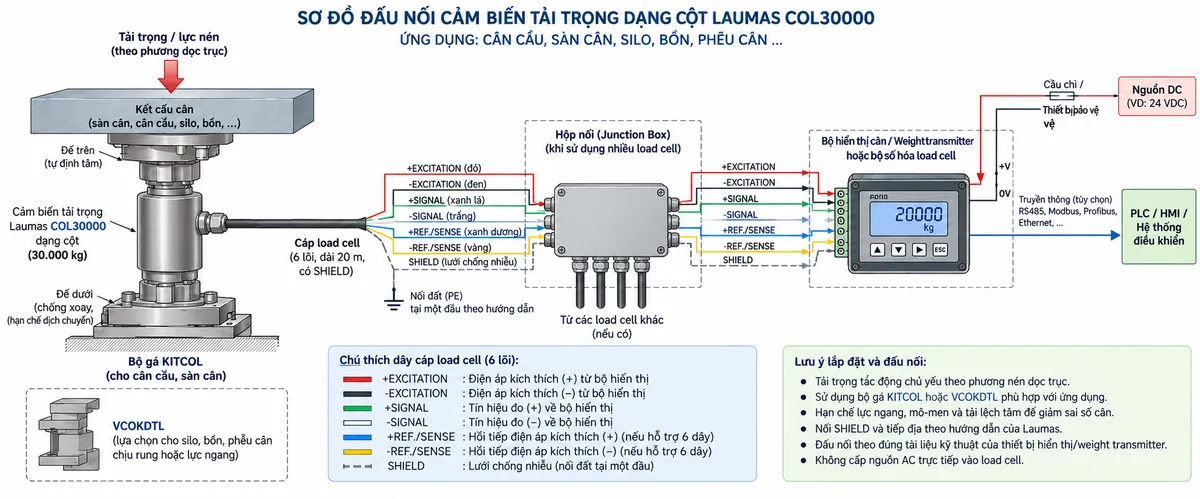

Kết nối COL30000 với thiết bị điện tử cân

COL30000 là load cell strain gauge analog và không được cấp trực tiếp bằng nguồn điện lưới. Cảm biến phải được kết nối tới bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell có đầu vào phù hợp. Thiết bị điện tử cân cấp điện áp kích thích tới cầu đo bên trong cảm biến, sau đó nhận lại tín hiệu điện vi sai tỷ lệ với tải trọng.

Theo cấu hình dây của dòng COL, cảm biến có các đường +SIGNAL, -SIGNAL, +EXCITATION, -EXCITATION, +REF./SENSE, -REF./SENSE và SHIELD. Các đường SENSE được sử dụng khi thiết bị đọc hỗ trợ cấu hình 6 dây; việc nối shield và tiếp địa cần thực hiện đúng theo tài liệu kỹ thuật của hệ thống.

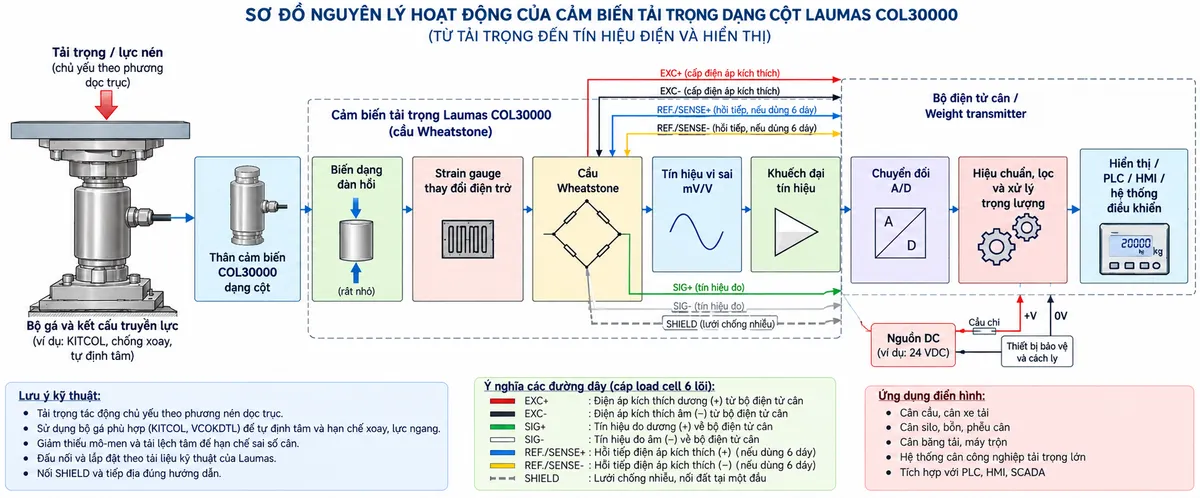

Nguyên lý chuyển đổi lực nén thành tín hiệu điện

Khi tải trọng tác động theo phương nén lên thân cảm biến dạng cột, phần tử đàn hồi của COL30000 biến dạng một lượng rất nhỏ trong phạm vi thiết kế. Các strain gauge gắn trên phần tử đo thay đổi điện trở tương ứng với mức biến dạng này.

Các strain gauge được mắc thành cầu Wheatstone. Khi cầu đo được cấp điện áp kích thích, sự thay đổi điện trở làm xuất hiện một tín hiệu điện áp vi sai ở đầu ra. Tín hiệu có dạng mV/V và tỷ lệ với tải trọng tác động lên cảm biến.

Bộ điện tử cân tiếp nhận tín hiệu mức thấp này, khuếch đại, chuyển đổi sang dữ liệu số và áp dụng các thông số hiệu chuẩn để tính ra giá trị trọng lượng. Dữ liệu sau xử lý có thể được hiển thị tại bộ chỉ thị hoặc truyền đến PLC, HMI, SCADA và các hệ thống quản lý tùy theo loại weight transmitter được sử dụng.

Ứng dụng trong cân cầu và hệ thống cân tải lớn

Với tải danh định 30.000 kg và cấp chính xác C4, COL30000 phù hợp cho các hệ thống cân tải trọng lớn cần nhiều điểm đo. Một ứng dụng tiêu biểu là cân cầu, trong đó nhiều cảm biến được bố trí dưới sàn cân và tín hiệu được tập hợp qua hộp nối trước khi đưa tới thiết bị xử lý trọng lượng.

Dòng COL cũng có thể kết hợp với bộ gá chuyên dụng trong các hệ thống cân silo, bồn, phễu hoặc máy trộn. Với những kết cấu chịu rung động hoặc tác động của gió, cần đặc biệt quan tâm tới lực ngang, chống lật và các chuyển động cơ khí ngoài phương đo.

Vai trò của dây REF./SENSE trong hệ thống cân

Ở cấu hình 6 dây, REF./SENSE+ và REF./SENSE- không phải là tín hiệu trọng lượng. Hai đường này đưa điện áp kích thích thực tế tại đầu load cell trở lại thiết bị điện tử cân. Thiết bị tương thích có thể sử dụng thông tin này để bù sai lệch do điện trở và chiều dài cáp gây ra.

Với cáp cảm biến dài, tính năng sense giúp duy trì điện áp tham chiếu ổn định hơn tại cầu Wheatstone. Tuy nhiên phương pháp đấu nối phải tuân theo sơ đồ của bộ chỉ thị hoặc weight transmitter cụ thể; không được tự ý nối các dây sense khi thiết bị đọc không hỗ trợ.

Yêu cầu cơ khí khi lắp đặt

Độ chính xác của load cell Laumas COL30000 không chỉ phụ thuộc vào bản thân cảm biến mà còn phụ thuộc đáng kể vào kết cấu cơ khí. Tải nên truyền thẳng qua trục cảm biến và bề mặt gá phải đủ cứng, ổn định.

Phụ kiện KITCOL sử dụng các chi tiết bằng thép không gỉ AISI 420 tôi cứng, gồm hệ chống xoay, gioăng bảo vệ, đế trên, đế dưới và các tấm tự định tâm. Cấu trúc này hỗ trợ kiểm soát hướng truyền lực và những dịch chuyển nhỏ của hệ thống cân.

Cam kết và nơi mua Laumas COL30000 chính hãng

Khi lựa chọn Laumas COL30000 chính hãng, người dùng nên xác định đồng bộ số lượng load cell, loại bộ gá, hộp nối, thiết bị hiển thị hoặc weight transmitter và phương thức giao tiếp với hệ thống điều khiển. Việc cấu hình đúng ngay từ đầu giúp thuận tiện hơn trong lắp đặt, cân chỉnh, hiệu chuẩn và bảo trì.

Khách hàng cần mua cảm biến tải trọng Laumas COL30000, KITCOL hoặc các thiết bị cân công nghiệp tương thích có thể liên hệ trực tiếp thietbicodien để được tư vấn lựa chọn đúng cấu hình, kiểm tra hàng chính hãng và nhận báo giá phù hợp với yêu cầu dự án.

Câu hỏi thường gặp (FAQ)

COL30000 là loại load cell gì?

COL30000 là load cell chịu nén dạng cột thuộc dòng COL của Laumas. Sản phẩm được thiết kế cho các hệ thống cân tải trọng lớn cần độ chính xác cao.

Tải trọng danh định của COL30000 là bao nhiêu?

COL30000 có tải trọng danh định 30.000 kg. Khi sử dụng nhiều cảm biến trong cùng hệ thống, tải trọng toàn cân phải được tính toán dựa trên số lượng load cell, phân bố tải, tải động và hệ số an toàn.

COL30000 có đạt chuẩn OIML R60 không?

Có. COL30000 đạt cấp chính xác C4 theo OIML R60 với 4.000 khoảng kiểm định theo thông số của dòng sản phẩm.

COL30000 được chế tạo bằng vật liệu gì?

Thân cảm biến được chế tạo bằng thép không gỉ 17-4 PH, phù hợp với yêu cầu chịu lực và độ bền của các ứng dụng cân công nghiệp tải lớn.

COL30000 có cấp bảo vệ nào?

Cảm biến có cấp bảo vệ IP68. Khi lắp ngoài trời hoặc trong môi trường khắc nghiệt, hộp nối, đầu cáp, thiết bị điện tử và phương án tiếp địa cũng cần được lựa chọn với mức bảo vệ tương ứng.

COL30000 sử dụng cáp 4 dây hay 6 dây?

COL30000 sử dụng cáp 6 lõi cùng shield, gồm các đường EXCITATION, SIGNAL và REF./SENSE. Các đường sense được sử dụng khi bộ điện tử cân hỗ trợ cấu hình tương ứng.

COL30000 có thể kết nối trực tiếp với PLC không?

Tín hiệu của cảm biến là tín hiệu analog mV/V mức thấp nên thông thường cần đi qua weight transmitter hoặc bộ số hóa load cell. Thiết bị này cấp kích thích, khuếch đại, chuyển đổi và xử lý tín hiệu trước khi truyền dữ liệu tới PLC hoặc HMI.

KITCOL có chức năng gì?

KITCOL là phụ kiện gá cơ khí dành cho dòng COL, hỗ trợ tự định tâm, chống xoay và truyền tải đúng hướng tới load cell. Sử dụng bộ gá phù hợp giúp giảm ảnh hưởng của lực ngang và tải lệch tâm lên kết quả cân.

COL30000 có phù hợp để cân silo và bồn không?

Có thể sử dụng COL trong các hệ thống silo, bồn, phễu hoặc máy trộn khi lựa chọn bộ gá và kết cấu phù hợp. Với ứng dụng chịu rung hoặc lực ngang đáng kể, giải pháp gá VCOKDTL tương thích với COL là một lựa chọn cần xem xét theo thiết kế thực tế.
