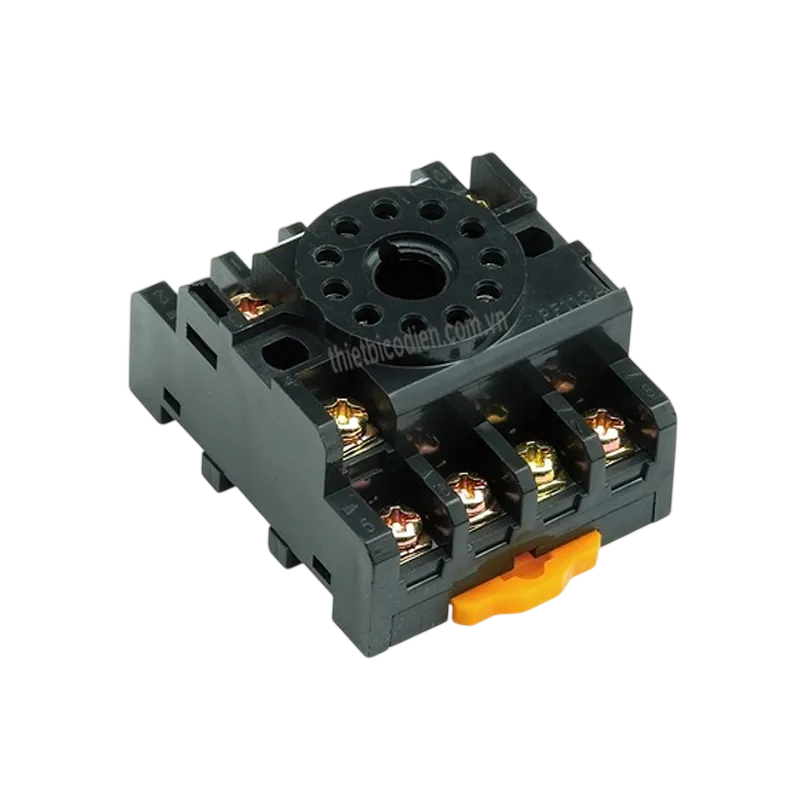

Đế 11 chân tròn PF113A

Đế 11 chân tròn PF113A – Socket relay, timer cho tủ điện

Đế 11 chân tròn PF113A là phụ kiện đấu nối dùng cho relay, timer và một số thiết bị điều khiển sử dụng chuẩn cắm 11 chân tròn tương thích. Đế đóng vai trò trung gian giữa thiết bị cắm và hệ thống dây trong tủ điện, giúp đưa từng chân của relay hoặc timer ra các cọc đấu dây để thi công, kiểm tra và thay thế thuận tiện hơn.

Model PF113A thuộc nhóm socket công nghiệp được sản xuất phổ biến tại Trung Quốc. Dòng đế này thường xuất hiện trong tủ điều khiển, máy công nghiệp và hệ thống tự động hóa sử dụng relay hoặc timer dạng cắm. Do PF113A được nhiều nhà sản xuất chế tạo, khi lựa chọn cần đối chiếu hình dạng chân, cách bố trí terminal và thông số của đúng phiên bản thực tế với thiết bị dự kiến sử dụng.

Ưu điểm và tính năng nổi bật của đế PF113A

• Thiết kế socket 11 chân tròn dành cho relay, timer hoặc thiết bị điều khiển có chuẩn chân tương thích.
• Cọc đấu dây dạng vít giúp kết nối dây điều khiển chắc chắn và thuận tiện khi thi công trong tủ điện.
• Cho phép tháo relay hoặc timer khỏi đế khi kiểm tra, bảo trì hoặc thay thế mà không cần tháo lại toàn bộ dây dẫn.
• Giúp tách phần thiết bị cắm khỏi phần dây cố định, hỗ trợ bố trí mạch điều khiển rõ ràng và dễ bảo trì.
• Phù hợp cho mạch relay trung gian, mạch timer và mạch điều khiển contactor khi thiết bị cắm sử dụng đúng chuẩn 11 chân.
• Kiểu cấu tạo của dòng PF113A phổ biến trong các ứng dụng lắp đặt tủ điện và bảng điều khiển công nghiệp.

Chức năng, nguyên lý hoạt động và ứng dụng của PF113A

Chức năng của đế 11 chân PF113A

Đế relay PF113A thực hiện chức năng kết nối điện thụ động. Khi relay hoặc timer được cắm vào, các chân của thiết bị tiếp xúc với các phần tử dẫn điện bên trong socket; từ đó từng đường điện được đưa tới cọc vít tương ứng để kết nối với nguồn, tín hiệu điều khiển hoặc tải bên ngoài.

PF113A không tự tạo tín hiệu, không tự đóng cắt và không thực hiện chức năng định thời. Các chức năng như cấp nguồn cho cuộn coil, COM, NO, NC hoặc các chân tín hiệu khác phụ thuộc hoàn toàn vào sơ đồ chân của relay hoặc timer được cắm vào. Vì vậy, không nên tự gán chức năng cố định cho các terminal chỉ dựa trên số chân của đế.

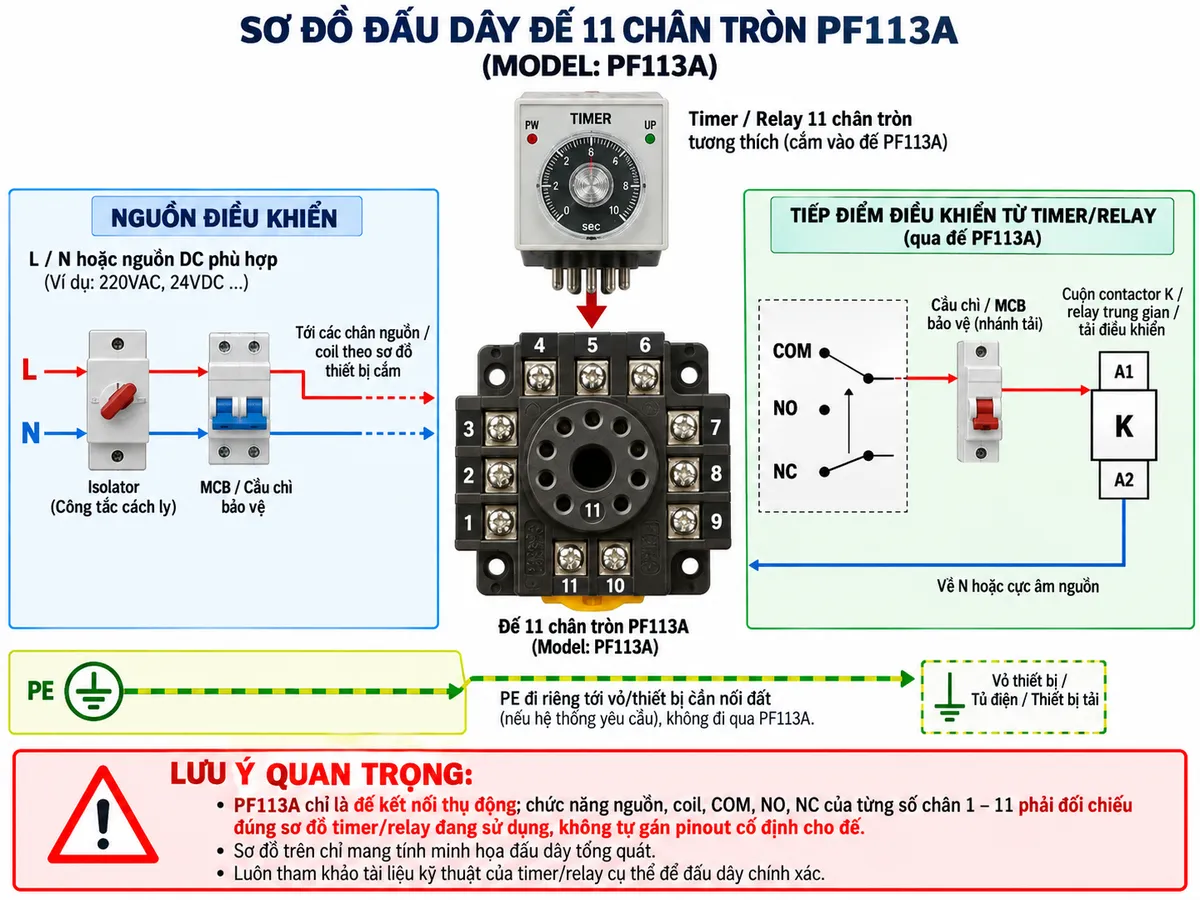

Đấu dây và kết nối trong tủ điện

Trong một ứng dụng điển hình, nguồn điều khiển được đưa qua thiết bị cách ly và thiết bị bảo vệ phù hợp trước khi cấp tới các terminal của PF113A tương ứng với chân nguồn hoặc cuộn coil của thiết bị cắm. Các chân tiếp điểm của relay hoặc timer sau đó được đưa qua những terminal khác trên đế để điều khiển cuộn contactor, relay trung gian hoặc tải điều khiển.

Dây bảo vệ PE, nếu hệ thống yêu cầu, phải được nối trực tiếp tới vỏ hoặc thiết bị cần nối đất và không đi xuyên qua PF113A. Trước khi cấp điện cần kiểm tra sơ đồ chân của đúng model relay hoặc timer để xác định chính xác từng terminal.

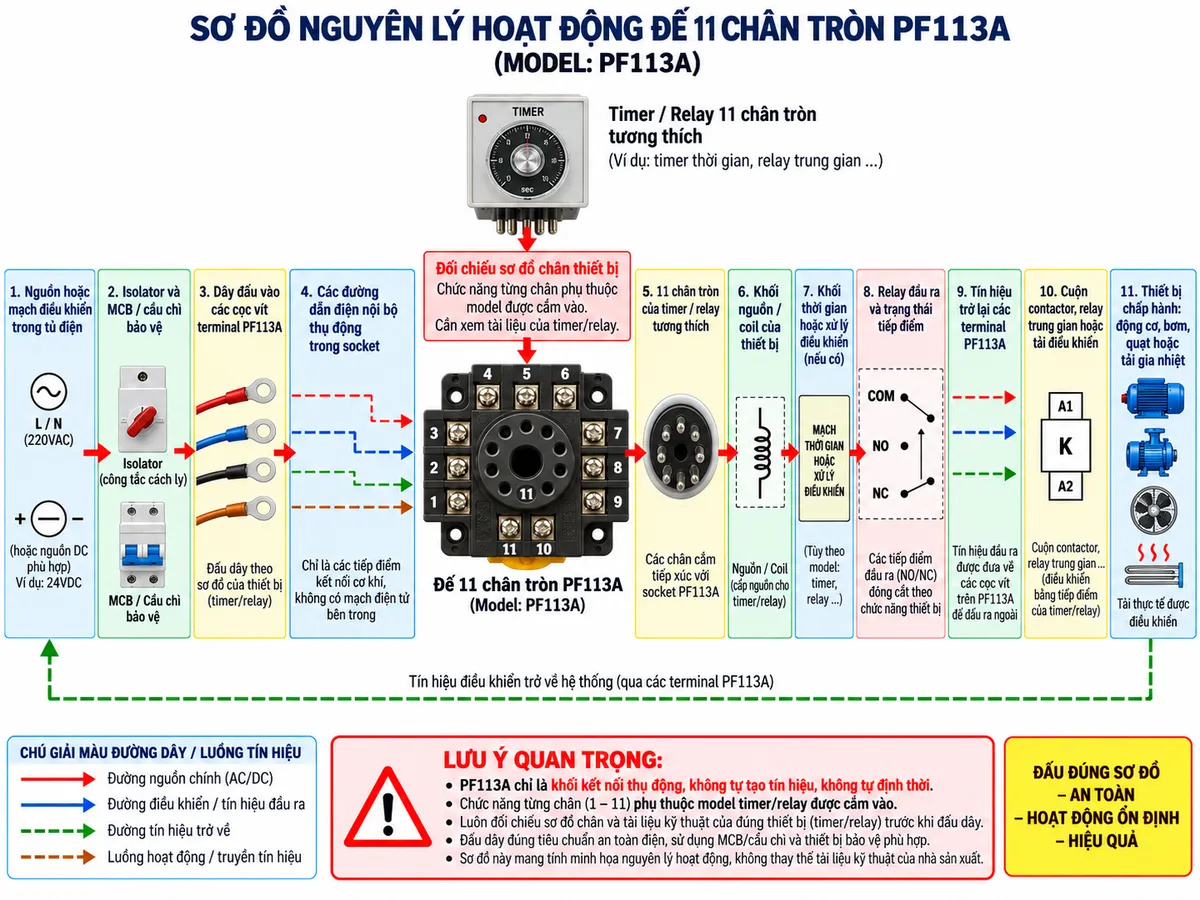

Nguyên lý hoạt động

Khi thiết bị 11 chân tương thích được cắm vào socket PF113A, các chân kim loại của thiết bị tạo tiếp xúc với các đường dẫn điện bên trong đế. Những đường dẫn này nối trực tiếp từ vị trí chân cắm tới terminal vít tương ứng, nhờ đó nguồn và tín hiệu có thể truyền giữa mạch bên ngoài và thiết bị.

Nếu thiết bị cắm là relay điện từ, nguồn điều khiển đi qua PF113A tới cuộn coil của relay. Khi coil được kích, cơ cấu relay chuyển trạng thái các tiếp điểm và tín hiệu đầu ra được đưa trở lại các terminal của PF113A. Nếu thiết bị cắm là timer, nguồn được dẫn tới mạch điện tử của timer; sau khi điều kiện thời gian được xử lý, relay đầu ra bên trong timer thay đổi trạng thái và truyền lệnh qua đế tới mạch điều khiển bên ngoài.

Ứng dụng thực tế

• Làm đế timer 11 chân trong các mạch điều khiển theo thời gian có thiết bị tương thích.
• Làm socket cho relay trung gian dạng 11 chân tròn.
• Kết nối relay hoặc timer với cuộn hút contactor trong tủ điện.
• Sử dụng trong mạch điều khiển bơm, quạt, băng tải, máy gia nhiệt và máy móc công nghiệp.
• Phù hợp với hệ thống cần tháo lắp nhanh relay hoặc timer trong quá trình bảo trì.
• Dùng trong các bảng điện và hệ thống tự động hóa có thiết bị cắm 11 chân tương thích.

Cam kết và nơi mua đế 11 chân tròn PF113A

Khi chọn đế 11 chân PF113A, người dùng cần kiểm tra đúng số lượng chân, kiểu chân tròn, rãnh định hướng, cách bố trí terminal và khả năng tương thích với relay hoặc timer thực tế. Việc đối chiếu đúng sơ đồ chân trước khi đấu điện giúp hạn chế đấu nhầm nguồn, nhầm tiếp điểm và các sự cố trong quá trình vận hành.

Khách hàng có nhu cầu mua đế PF113A chính hãng dùng cho tủ điện, relay, timer và hệ thống điều khiển công nghiệp có thể tham khảo và đặt hàng tại thietbicodien. Sản phẩm phù hợp cho cả nhu cầu lắp mới, bảo trì và thay thế phụ kiện trong hệ thống điện điều khiển.

Câu hỏi thường gặp (FAQ)

PF113A là gì?

PF113A là đế cắm 11 chân tròn dùng làm giao diện kết nối giữa relay, timer hoặc thiết bị điều khiển tương thích với hệ thống dây trong tủ điện.

PF113A có tự thực hiện chức năng định thời không?

Không. PF113A là đế kết nối thụ động. Chức năng định thời do timer được cắm vào thực hiện; đế chỉ truyền nguồn và tín hiệu giữa timer với mạch bên ngoài.

PF113A có dùng được cho mọi relay 11 chân không?

Không nên xác định khả năng tương thích chỉ dựa trên số lượng chân. Cần kiểm tra kiểu chân tròn, vị trí chân, rãnh định hướng và sơ đồ kết nối của relay hoặc timer trước khi sử dụng.

Các chân 1-11 trên PF113A có chức năng cố định không?

Không nên mặc định chức năng điện của từng số chân. Chức năng terminal PF113A như nguồn, coil, COM, NO hoặc NC phụ thuộc vào sơ đồ chân của thiết bị được cắm vào đế.

PF113A thường được dùng với thiết bị nào?

PF113A thường được sử dụng làm socket cho relay, timer và một số thiết bị điều khiển có cấu trúc cắm 11 chân tròn tương thích trong tủ điện công nghiệp.

Lợi ích của việc sử dụng đế PF113A là gì?

Đế giúp cố định hệ thống dây tại các terminal và cho phép tháo thiết bị cắm khi cần kiểm tra hoặc thay thế. Nhờ đó việc bảo trì relay và timer thuận tiện hơn và giảm thao tác đấu lại dây.

Cần lưu ý gì khi đấu dây PF113A?

Cần cách ly nguồn trước khi thao tác, đối chiếu đúng sơ đồ chân của relay hoặc timer, sử dụng thiết bị bảo vệ phù hợp, siết chắc cọc đấu dây và kiểm tra lại toàn bộ kết nối trước khi cấp điện. Dây PE phải được nối trực tiếp theo yêu cầu của hệ thống và không đi qua đế.
