Đế 8 chân tròn PF083A

Đế 8 chân tròn PF083A – Đế cắm timer, relay dùng trong tủ điện

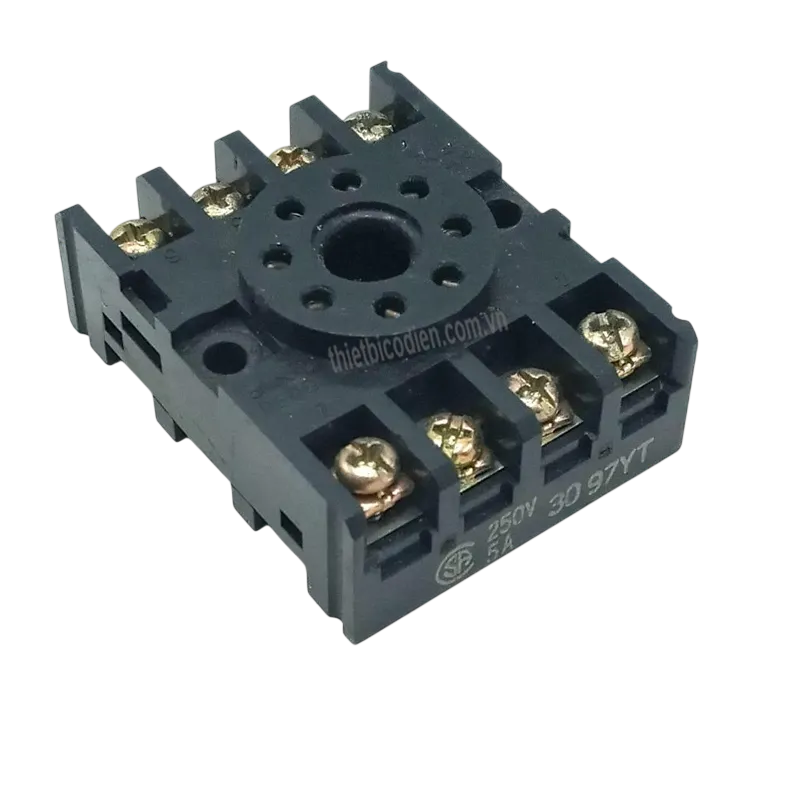

Đế 8 chân tròn PF083A là phụ kiện đấu nối dạng socket dành cho các thiết bị timer, relay và thiết bị điều khiển sử dụng chuẩn chân tròn 8 pin tương thích. Đế giúp chuyển các chân cắm của thiết bị sang các đầu nối dây bằng vít, nhờ đó việc lắp đặt, kiểm tra, thay thế timer hoặc relay trong tủ điện trở nên thuận tiện hơn mà không phải tháo lại toàn bộ dây dẫn.

Sản phẩm PF083A thuộc nhóm phụ kiện điện công nghiệp sản xuất tại Trung Quốc, được sử dụng phổ biến trong mạch điều khiển máy móc, tủ điện tự động hóa và các hệ thống cần tháo lắp relay hoặc timer nhanh chóng. Khi lựa chọn cần kiểm tra đúng kiểu chân, sơ đồ chân và thông số của thiết bị sẽ cắm vào đế.

Ưu điểm và tính năng nổi bật của PF083A

• Thiết kế socket 8 chân tròn, phù hợp với nhiều timer và relay có bố trí chân tương thích.
• Các đầu dây sử dụng cọc đấu vít, thuận tiện cho thi công và bảo trì trong tủ điện.
• Cho phép tháo hoặc thay thiết bị cắm phía trên mà không cần tháo toàn bộ dây điều khiển khỏi hệ thống.
• Có thể ứng dụng trong tủ điều khiển, máy công nghiệp, mạch thời gian, mạch relay trung gian và các mạch logic điện cơ.
• Bố trí chân trên socket giúp kỹ thuật viên xác định và kiểm tra từng đường dây dễ dàng hơn so với đấu nối trực tiếp vào thiết bị.
• Kết cấu nhỏ gọn, thích hợp cho các hệ thống yêu cầu bố trí linh kiện tập trung trong tủ điện.

Đặc tính kỹ thuật cơ bản

Đặc tính	Thông tin
Kiểu sản phẩm	Đế cắm relay/timer
Số vị trí chân	8 chân
Kiểu bố trí chân	Dạng tròn
Kiểu đấu dây	Đầu nối vít
Phương thức sử dụng	Thiết bị relay hoặc timer cắm trực tiếp vào socket tương thích
Chức năng	Trung gian kết nối giữa thiết bị cắm và dây dẫn của mạch điện
Ứng dụng điển hình	Timer, relay trung gian và mạch điều khiển công nghiệp tương thích
Vị trí sử dụng	Tủ điện, bảng điều khiển, máy móc và hệ thống tự động hóa
Yêu cầu khi lựa chọn	Kiểm tra đúng chuẩn 8 chân tròn và sơ đồ chân của thiết bị cắm
Xuất xứ	Trung Quốc

Chức năng, đấu nối và nguyên lý hoạt động của đế PF083A

Chức năng kết nối

PF083A là một đế trung gian cho timer và relay, bản thân đế không thực hiện chức năng định thời, đóng cắt logic hay khuếch đại tín hiệu. Nhiệm vụ chính của nó là tạo kết nối điện giữa 8 chân của thiết bị cắm phía trên với các dây dẫn đi đến nguồn, tải hoặc mạch điều khiển.

Mỗi vị trí trên đế tương ứng với một chân của timer hoặc relay được cắm vào. Vì chức năng của từng chân phụ thuộc vào thiết bị sử dụng cùng PF083A, kỹ thuật viên cần đấu dây theo sơ đồ chân được nhà sản xuất của timer hoặc relay công bố, không nên mặc định một số chân nhất định là nguồn, cuộn dây hay tiếp điểm khi chưa đối chiếu tài liệu của thiết bị.

Nguyên lý hoạt động

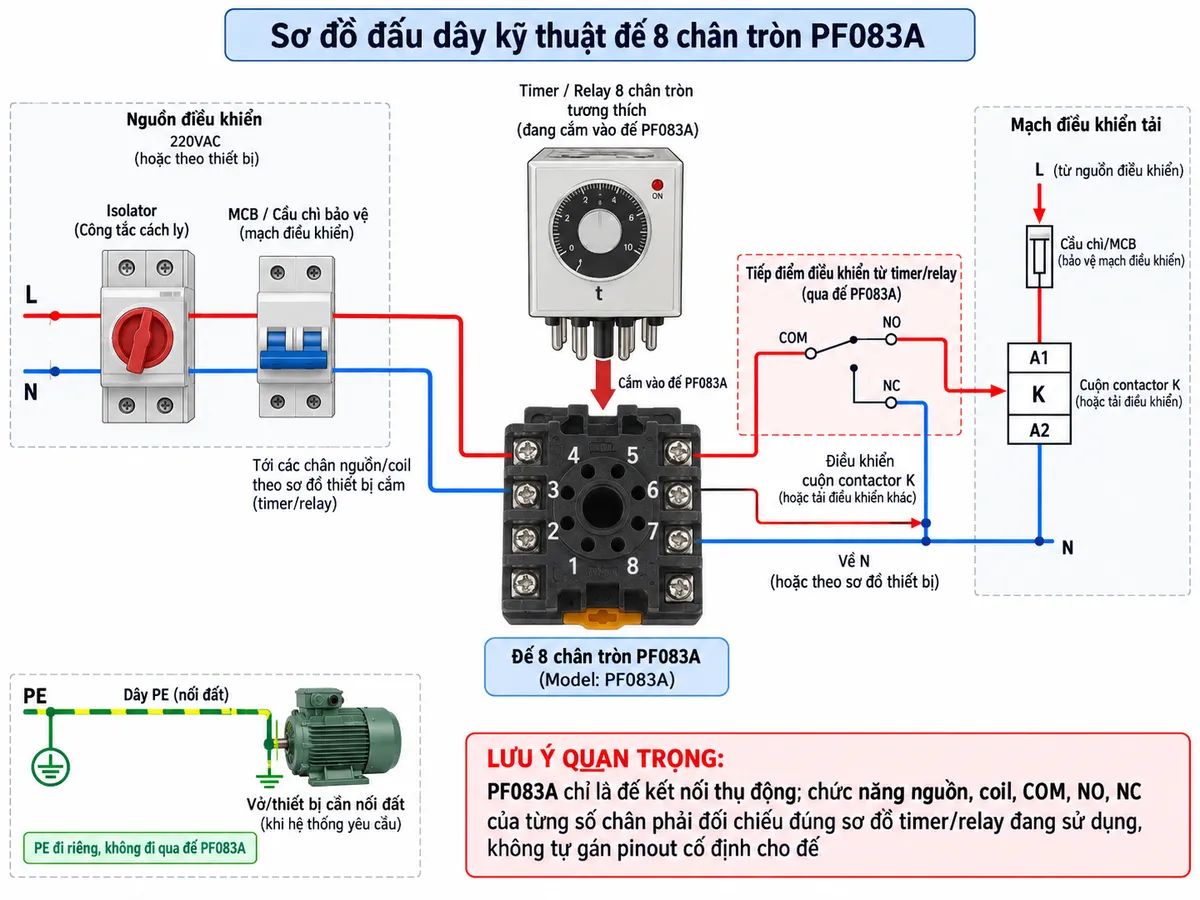

Khi timer hoặc relay 8 chân tương thích được cắm vào PF083A, các chân kim loại của thiết bị tiếp xúc với các cực dẫn điện bên trong socket. Các cực này tiếp tục dẫn ra cọc vít để kết nối với dây của tủ điện. Nhờ cấu trúc này, đường nguồn và tín hiệu điều khiển có thể đi từ hệ thống dây dẫn qua PF083A tới timer hoặc relay và từ các tiếp điểm của thiết bị trở lại mạch điều khiển hoặc tải.

Trong một ứng dụng timer điển hình, nguồn điều khiển được đưa qua đế tới timer. Sau khi điều kiện thời gian được đáp ứng, tiếp điểm bên trong timer thay đổi trạng thái và tín hiệu được truyền ngược qua các chân của PF083A để điều khiển contactor, relay trung gian hoặc phần tử chấp hành. Với relay trung gian, nguyên lý tương tự nhưng trạng thái tiếp điểm thay đổi theo việc cấp hoặc ngắt điện cho cuộn relay.

Ứng dụng thực tế

• Làm đế timer 8 chân trong các mạch điều khiển thời gian.
• Làm đế cho relay trung gian có chuẩn chân tròn tương thích.
• Mạch điều khiển contactor trong tủ điện máy móc.
• Mạch đóng cắt theo thời gian, trễ mở hoặc trễ đóng khi timer tương thích hỗ trợ chức năng này.
• Tủ điều khiển bơm, quạt, máy gia nhiệt, băng tải và thiết bị sản xuất.
• Hệ thống cần thay nhanh timer hoặc relay mà vẫn giữ nguyên dây đấu tại đế.

Cam kết và nơi mua đế 8 chân tròn PF083A

Khi chọn mua đế PF083A, cần đặc biệt kiểm tra hình dạng 8 chân, vị trí rãnh định hướng, cách bố trí terminal và khả năng tương thích với timer hoặc relay đang sử dụng. Việc chọn đúng socket giúp hạn chế đấu nhầm dây, tiếp xúc không chắc chắn và các sự cố trong quá trình vận hành tủ điện.

Khách hàng có nhu cầu mua đế timer relay PF083A chính hãng cho hệ thống điện công nghiệp có thể tham khảo và đặt hàng tại thietbicodien. Sản phẩm phù hợp cho nhu cầu lắp mới, bảo trì và thay thế phụ kiện trong tủ điện điều khiển.

Câu hỏi thường gặp (FAQ)

PF083A là gì?

PF083A là đế cắm 8 chân tròn dùng làm giao diện đấu dây cho timer, relay hoặc thiết bị điều khiển có chuẩn chân tương thích. Dây điện được đấu vào các cọc vít trên đế, còn thiết bị được cắm trực tiếp lên socket.

Đế PF083A có tự thực hiện chức năng định thời không?

Không. PF083A là socket kết nối thụ động, không có chức năng định thời. Chức năng định thời hoặc đóng cắt do timer hay relay được cắm vào đế thực hiện.

PF083A có thể dùng với mọi timer 8 chân không?

Không nên chỉ dựa vào số lượng chân. Thiết bị phải có kiểu chân tròn, kích thước và bố trí chân tương thích với PF083A. Đồng thời cần kiểm tra sơ đồ chân của timer hoặc relay trước khi đấu điện.

Các chân 1-8 của PF083A có chức năng cố định không?

Các vị trí trên socket tạo đường kết nối tương ứng tới chân của thiết bị cắm, nhưng chức năng điện như nguồn, cuộn dây, COM, NO hay NC phụ thuộc vào sơ đồ chân của timer hoặc relay đang sử dụng. Cần đối chiếu tài liệu của đúng model trước khi đấu nối.

PF083A thường được sử dụng ở đâu?

Đế thường được sử dụng trong tủ điện điều khiển công nghiệp, bảng điện máy móc, mạch timer, mạch relay trung gian, mạch điều khiển contactor và các hệ thống tự động hóa đơn giản.

Tại sao nên dùng đế cắm thay vì nối dây trực tiếp vào timer hoặc relay?

Đế cắm giúp việc đấu dây gọn hơn và cho phép tháo, kiểm tra hoặc thay timer/relay mà không phải tháo các dây của mạch điều khiển. Điều này đặc biệt thuận tiện trong quá trình bảo trì thiết bị.

Khi đấu PF083A cần lưu ý điều gì?

Cần ngắt nguồn trước khi thi công, xác định đúng số terminal, đối chiếu sơ đồ chân của thiết bị cắm, sử dụng dây và thiết bị bảo vệ phù hợp với mạch, siết chắc cọc đấu và kiểm tra lại toàn bộ kết nối trước khi cấp điện.
